Motif de grain de bois/tourbillon

Grain de bois ou motif de tourbillons sur la surface de la pièce

Un motif de grain de bois ou de tourbillons peut apparaître sur les modèles imprimés. Il s'agit d'un comportement normal et non d'un défaut de qualité d'impression. C'est le signe d'une imprimante hautement calibrée.

La gravité du phénomène peut varier en fonction de :

• Orientation du modèle
• Géométrie (surfaces courbes vs. surfaces planes)
• Paramètres d'impression et finition

Veuillez noter ce qui suit :

• La présence de ce motif sur les surfaces supérieure et inférieure permet de le distinguer de problèmes tels que les erreurs de démarrage Z, qui n'affectent généralement que la surface inférieure.
• Ce motif peut ressembler à des marques d'usinage, mais il s'agit d'un résultat normal de cette technologie.
• Le remplacement du matériel, la réinstallation du logiciel ou les ajustements d'étalonnage ne permettent pas d'éliminer les problèmes de pixellisation.

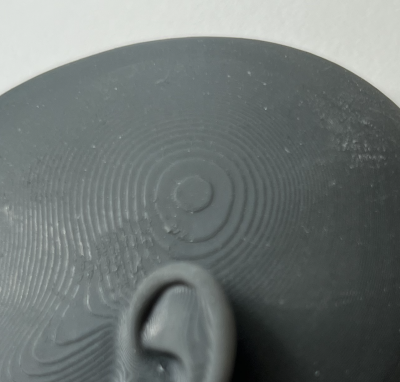

Illustration 1 : Vue de dessus —Gauche : Motif ; droite : Gros plan

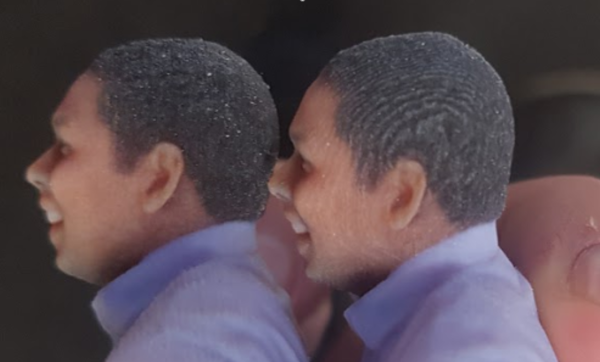

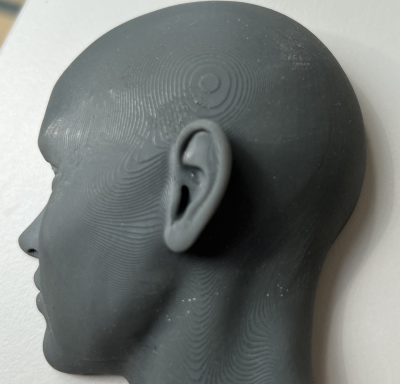

Illustration 2 : Vue de côté — Gauche : Motif ; droite : Close-up

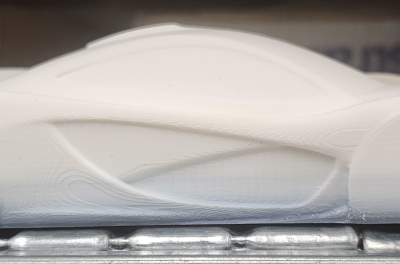

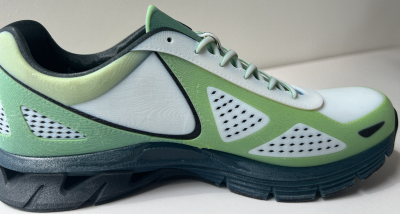

Illustration 3 : Vue de côté — Gauche : Motif ; droite : Gros plan


Causes et solutions possibles

Pixellisation inhérente à l'impression 3D

Sur tous les systèmes d'impression 3D, cette texture visuelle de grain de bois ou de motif tourbillonnant est causée par un phénomène connu sous le nom de pixellisation.

• Cet effet est inhérent à la formation des couches (la manière dont le matériau est déposé lors de l'impression).
• Cela se produit lorsque les pixels sont formés par plusieurs buses plutôt que par une seule buse.
• Elle est visible sur les surfaces mates et brillantes, avant et après nettoyage, et sur les surfaces supérieures et inférieures. Dans certains cas, il peut également apparaître sur les surfaces latérales du modèle.

Ce schéma n'indique pas un dysfonctionnement du système, un problème d'étalonnage ou des paramètres incorrects.

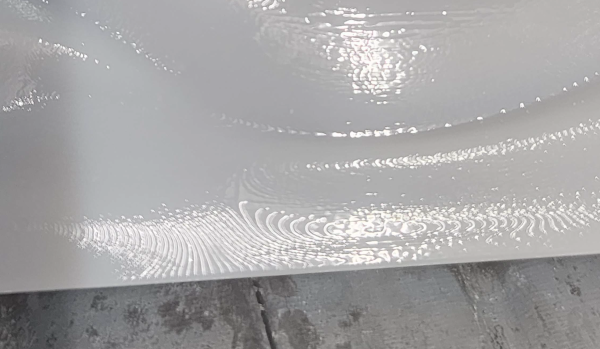

Illustration 4 : Aspect bois sur surface brillante

Illustration 5 : Vue de dessous du grain du bois

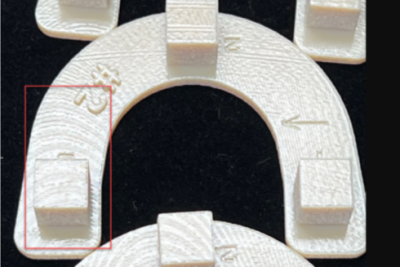

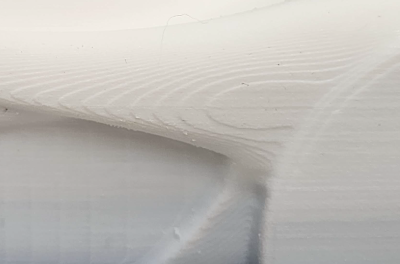

Illustration 6 : Vue de dessus du grain du bois

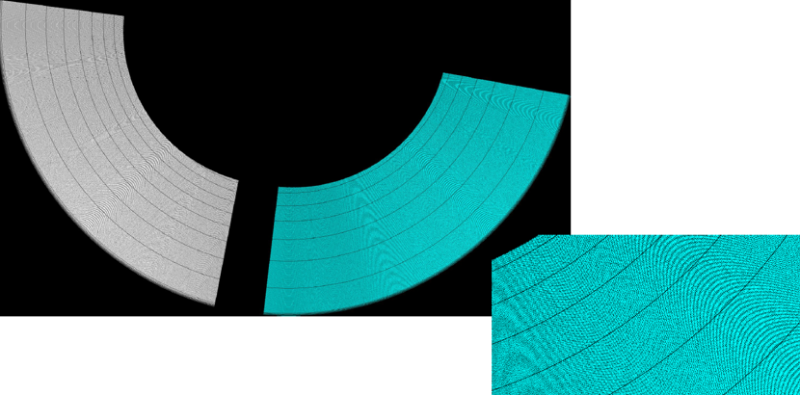

Illustration 7: Aspect du grain du bois sur le plateau

Solution : Si l'impact visuel est une préoccupation, ajustez l'orientation du modèle en déplaçant l'apparence du grain du bois vers une autre surface du modèle.

• Faites pivoter le modèle autour de l'axe Z lors de la préparation de la tâche.
• Repositionnez le modèle de manière à ce que les surfaces critiques soient moins affectées.

Remarque : Modifier l'orientation ne fait pas disparaître le motif. Elle ne change que sa direction ou son emplacement sur le modèle.

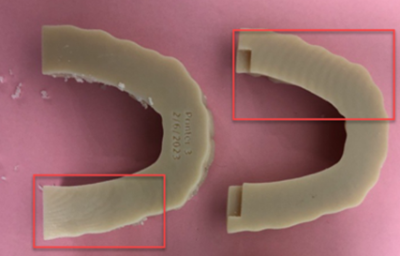

Illustration 8 : Gauche : Motif invisible ; Droite : Motif visible

Mesures préventives :

• Planifiez à l'avance l'orientation du modèle afin de minimiser la visibilité du motif sur les surfaces critiques.
• Positionnez les surfaces esthétiques ou fonctionnelles loin des directions principales des motifs.
• Établissez les attentes auprès des parties prenantes ou des clients concernant cette apparence inhérente.
