나무결/소용돌이무늬

부품 표면의 나무 결 및 소용돌이 무늬

프린트된 모델에는 나무 결이나 소용돌이 무늬가 나타날 수 있습니다. 이는 예상되는 현상이며 프린트 품질 결함은 아닙니다. 이는 고도로 보정된 프린터임을 나타내는 신호입니다.

패턴의 심각도는 다음 상황에 따라 달라질 수 있습니다:

• 모델 방향
• 형상 (곡면 vs 평면)
• 프린트 설정 및 마감

다음 사항을 참고하세요:

• 이 패턴은 상부와 하부 표면 모두에 나타나므로, 일반적으로 하부 표면에만 영향을 미치는 Z-시작 오류와 구분할 수 있습니다.
• 이 패턴은 가공 자국처럼 보일 수 있지만, 기술에서 흔히 나타나는 현상입니다.
• 하드웨어 교체, 소프트웨어 재설치, 또는 보정 조정으로는 픽셀화로 인한 패턴을 제거할 수 없습니다.

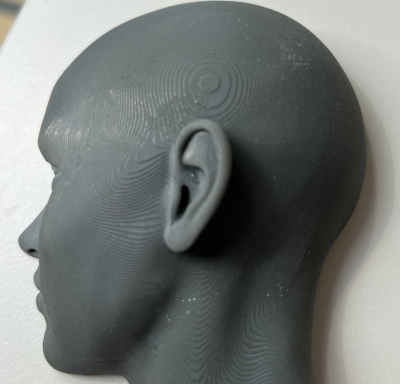

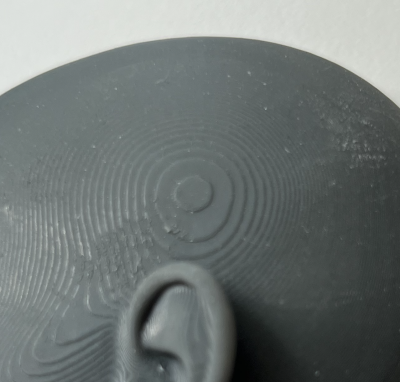

그림 1: 위쪽 모습 — 왼쪽: 패턴; 오른쪽: 클로즈업

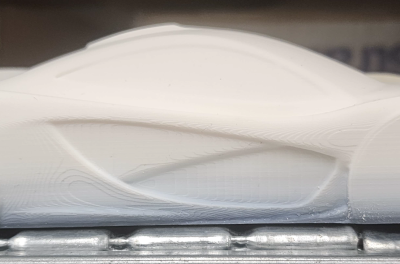

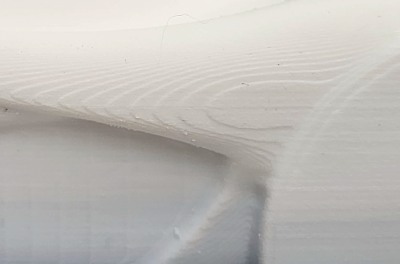

그림 2: 측면 보기 - 왼쪽: 패턴; 오른쪽: 클로즈업


그림 3: 측면 보기 - 왼쪽: 패턴; 오른쪽: 클로즈업


가능한 원인 및 해결 방법

3D 프린팅의 고유한 픽셀화

모든 3D 프린팅 시스템에서 이러한 시각적 나무결 또는 소용돌이 패턴 질감은 픽셀화라는 현상에 의해 발생합니다.

• 이 효과는 층 형성(인쇄 중 재료가 침착되는 방식)에 내재된 것입니다.
• 픽셀이 단일 노즐이 아닌 여러 노즐에 의해 형성될 때 발생합니다.
• 무광 및 유광 표면, 청소 전후, 그리고 상단과 하단 표면 모두에서 확인할 수 있습니다. 경우에 따라 모델 측면에도 나타나기도 합니다.

이 패턴은 시스템 오작동, 보정 문제, 또는 잘못된 설정임을 의미하지 않습니다.

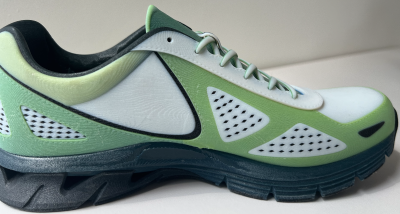

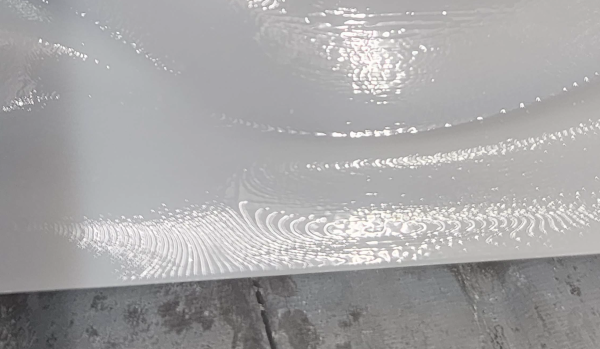

그림 4: 광택 있는 표면의 나뭇결 무늬

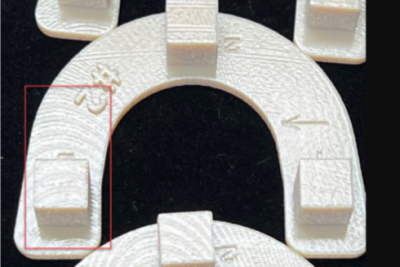

그림 5: 하단 보기 나뭇결

그림 6: 상단 보기 나뭇결

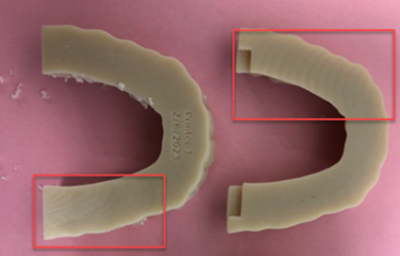

그림 7: 트레이를 따라 나타나는 나뭇결 패턴

해결책: 시각적 영향이 우려 사항인 경우, 나무결 모양이 모델의 다른 표면에 나타나도록 모델 방향을 조정하세요.

• 작업 준비 중에 모델을 Z축을 중심으로 회전시키세요.
• 중요한 표면이 덜 영향을 받도록 모델을 재배치하세요.

참고: 방향을 조정한다고 해서 패턴이 사라지지는 않습니다. 이 기능은 모델 내 방향이나 위치를 변경할 뿐입니다.

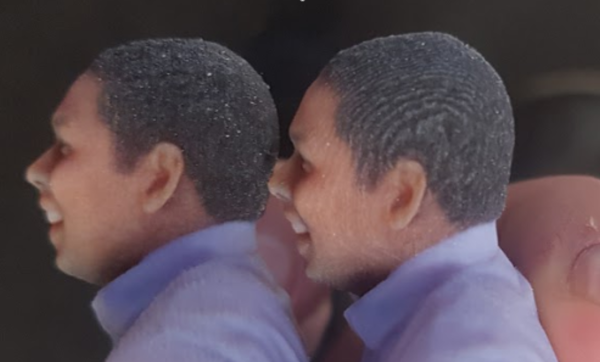

그림 8: 왼쪽: 패턴은 보이지 않음; 오른쪽: 패턴 보이는

예방 조치:

• 중요한 표면에서 패턴 가시성을 최소화하기 위해 모델 방향을 미리 계획하세요.
• 미적 또는 기능적 표면이 지배적인 패턴 방향을 향하지 않도록 배치하세요.
• 이 고유한 외관에 대해 이해관계자나 고객에게 사전에 안내하세요.
