Holzmaserung/Wirbelmuster

Holzmaserung oder Wirbelmuster auf der Oberfläche des Bauteils

Auf gedruckten Modellen kann ein holzähnliches oder wirbelartiges Muster auftreten. Dies ist ein erwartetes Verhalten und kein Druckfehler. Dies ist ein Zeichen für einen optimal kalibrierten Drucker.

Der Schweregrad des Musters kann je nach folgenden Faktoren variieren:

• Modellausrichtung
• Geometrie (gekrümmte vs. ebene Flächen)
• Druckeinstellungen und Weiterverarbeitung

Bitte beachten Sie Folgendes:

• Da das Muster sowohl auf der Ober- als auch auf der Unterseite auftritt, lässt es sich von Problemen wie Z-Start-Fehlern unterscheiden, die normalerweise nur die Unterseite betreffen.
• Das Muster mag zwar Bearbeitungsspuren ähneln, ist jedoch ein normales Ergebnis dieser Technologie.
• Der Austausch von Hardware, die Neuinstallation von Software oder Kalibrierungsanpassungen beseitigen die durch Pixelbildung verursachten Muster nicht.

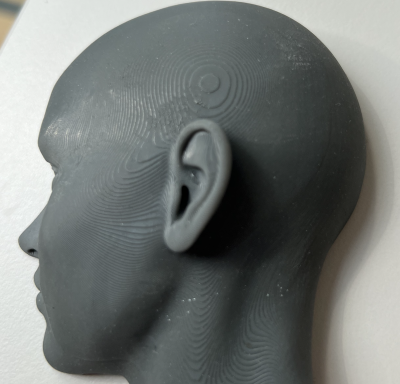

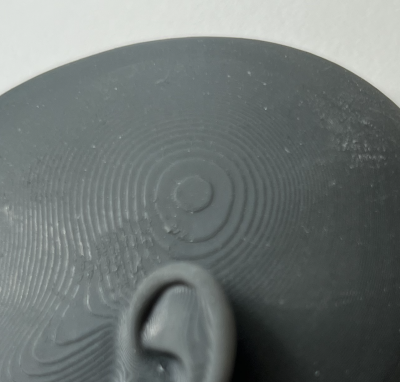

Abbildung 1: Draufsicht – Links: Muster; Rechts: Nahaufnahme

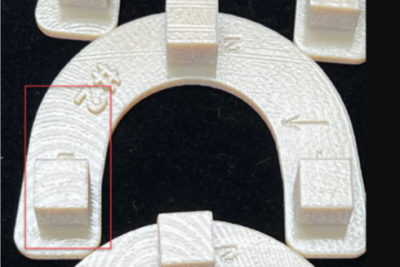

Abbildung 2: Seitenansicht – Links: Muster; Rechts: Nahaufnahme

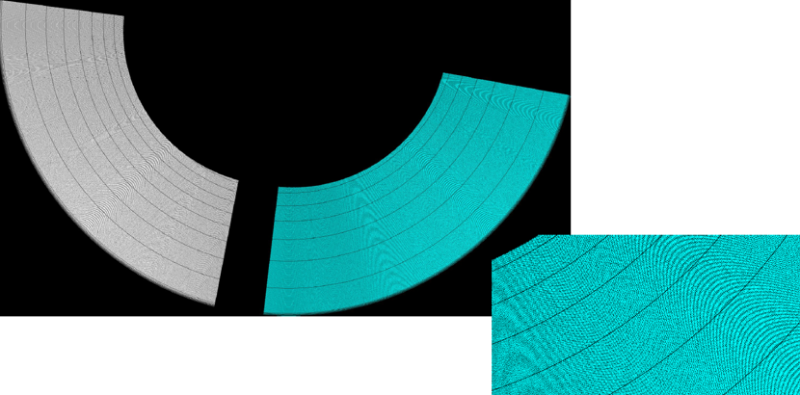

Abbildung 3: Seitenansicht – Links: Muster; Rechts: Nahaufnahme


Mögliche Ursachen und Lösungen

Inhärente Pixelierung beim 3D-Druck

Bei allen 3D-Drucksystemen entsteht diese optische Holzmaserung oder dieses Wirbelmuster durch ein Phänomen, das als Pixelierung bekannt ist.

• Dieser Effekt ist untrennbar mit der Schichtenbildung verbunden (der Art und Weise, wie das Material beim Drucken aufgetragen wird).
• Das Phänomen entsteht, wenn Pixel von mehreren Düsen und nicht von einer einzelnen Düse gebildet werden.
• Es kann sowohl auf matten als auch auf glänzenden Oberflächen sichtbar sein, sowohl vor als auch nach der Reinigung, und sowohl auf oberen als auch auf unteren Oberflächen. In manchen Fällen kann es auch auf den Seitenflächen des Modells auftreten.

Dieses Muster deutet nicht auf eine Fehlfunktion des Systems, ein Kalibrierungsproblem oder fehlerhafte Einstellungen hin.

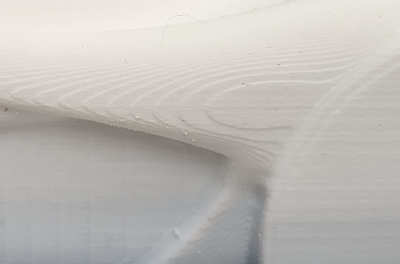

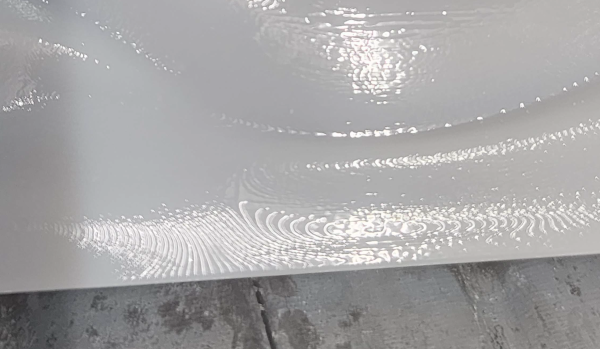

Abbildung 4: Holzmaserung auf glänzender Oberfläche

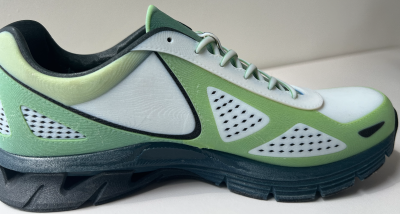

Abbildung 5: Ansicht von unten, Holzmaserung

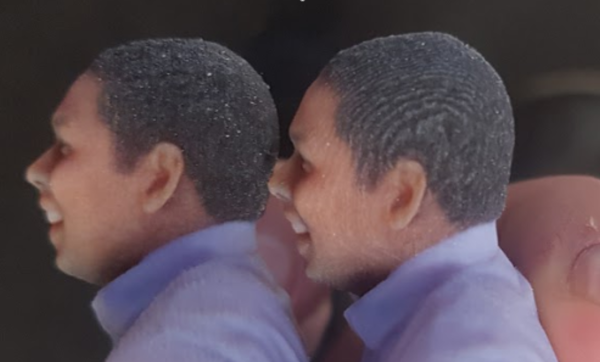

Abbildung 6: Draufsicht Holzmaserung

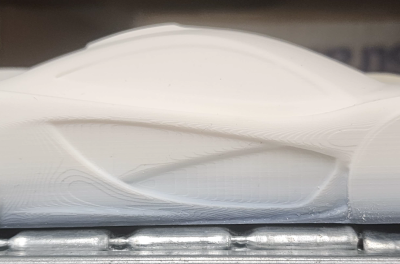

Abbildung 7: Holzmaserung entlang der Ablage

Lösung: Sollte die optische Wirkung ein Problem darstellen, passen Sie die Ausrichtung des Modells an, indem Sie die Holzmaserung auf eine andere Oberfläche des Modells verlagern.

• Drehen Sie das Modell während der Auftragsvorbereitung um die Z-Achse.
• Positionieren Sie das Modell so, dass kritische Oberflächen weniger betroffen sind.

Hinweis: Durch das Anpassen der Ausrichtung lässt sich das Muster nicht beseitigen. Es ändert lediglich seine Richtung oder Position im Modell.

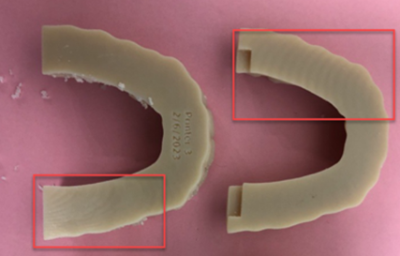

Abbildung 8: Links: Muster nicht sichtbar; Rechts: Sichtbares Muster

Vorbeugende Maßnahmen:

• Planen Sie die Ausrichtung des Modells im Voraus, um die Sichtbarkeit des Musters auf kritischen Oberflächen zu minimieren.
• Positionieren Sie ästhetische oder funktionale Flächen abseits der vorherrschenden Musterrichtungen.
• Legen Sie die Erwartungen mit Stakeholdern oder Kunden hinsichtlich dieses inhärenten Erscheinungsbildes fest.
