木纹/漩涡图案

打印件表面的木纹或漩涡图案

打印件表面可能会出现木纹或漩涡状图案。这是预期行为，而不是打印质量缺陷。这是高度校准打印机的特征。

这种模式的严重程度会根据以下因素有所不同：

• 模型取向
• 几何形状（曲面与平面）
• 打印设置与处理

请注意以下内容：

• 图案同时存在于上下表面，这有助于将其与通常仅影响底部表面的 Z 起始误差等问题区分开来。
• 这种图案可能看起来像加工痕迹，但它是该技术的正常输出。
• 硬件更换、软件重装或校准调整并不能消除像素化相关的图案。

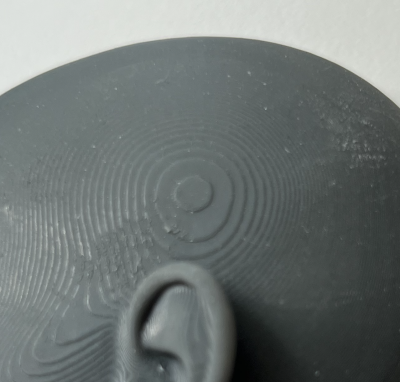

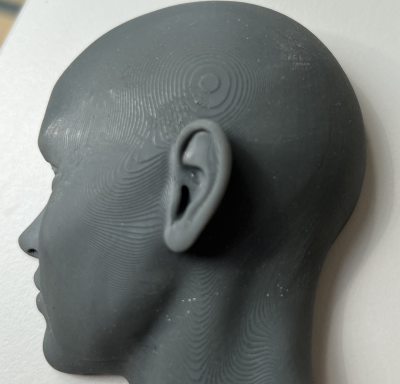

图 1：上视图——左：图案；右：特写

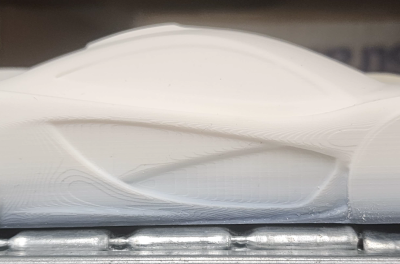

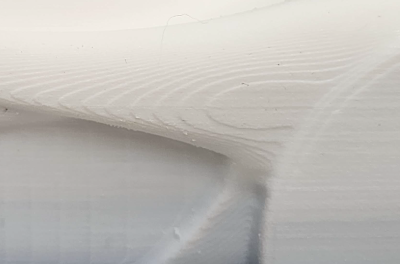

图 2：侧面视图——左侧：图案；右：特写

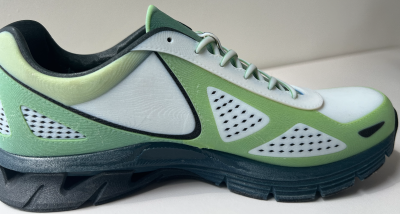

图 3：侧面视图——左侧：图案；右：特写


可能的原因及解决方案

3D 打印中的固有像素化

在所有 3D 打印系统中，这种木纹或漩涡纹理是由称为像素化的现象导致的。

• 这种效应是层形成（即材料在打印过程中沉积的方式）固有的。
• 当像素由多个喷嘴而非单个喷嘴形成时，就会发生这种情况。
• 它可以在哑光和光面表面上看到，无论是清洁前还是清洁后，以及上下表面。在某些情况下，它也可能出现在模型侧面。

这种模式并不意味着系统故障、校准异常或设置不当。

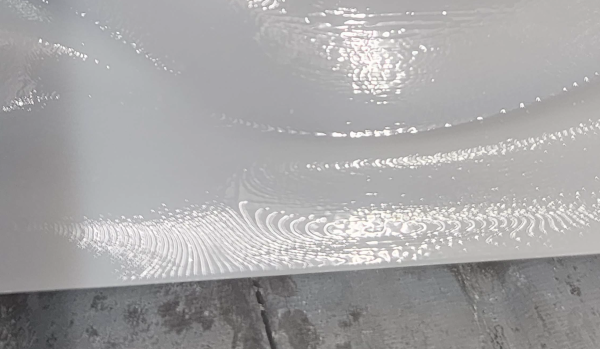

图 4：光泽木纹表面上的木纹外观

图 5：底部视图木纹

图 6：上视木纹

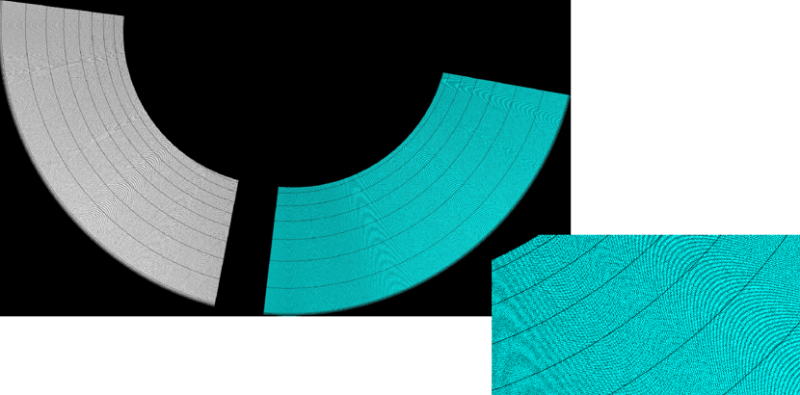

图 7：托盘上的木纹外观

解决方案：如果视觉影响是个问题，可以通过调整模型方向，将木纹图案移到模型的其他表面。

• 在工作准备时，绕 Z 轴旋转模型。
• 重新定位模型，使关键表面受影响更小。

注意：调整方向并不能消除这种图纹。它只会改变这种模式在模型上的方向或位置。

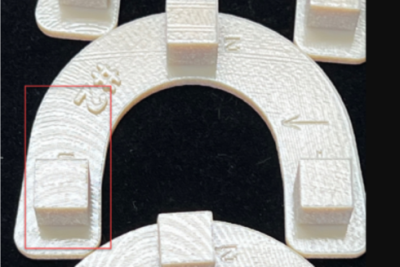

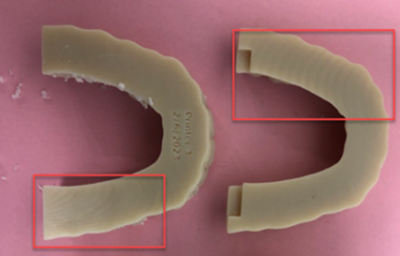

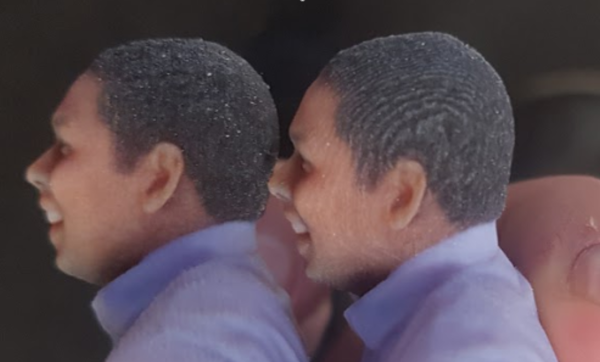

图 8：左图：图案未可见；右：可见的模式

预防措施：

• 提前规划模型的方向，以减少关键表面上的图纹可见度。
• 将美观或功能性表面避开主要花纹方向。
• 向利益相关者或客户说明这种固有的表面特征，并设定相应的期望。
