Patrón de vetas y remolinos de madera

Patrón de vetas de madera o remolinos en la superficie de la pieza.

Puede aparecer un patrón de veta de madera o remolino en los modelos impresos. Este comportamiento es el esperado y no se trata de un defecto de calidad de impresión. Esto es señal de una impresora altamente calibrada.

La gravedad del patrón puede variar dependiendo de:

• Orientación del modelo
• Geometría (superficies curvas frente a superficies planas)
• Configuración y acabado de la impresión

Tenga en cuenta lo siguiente:

• La presencia del patrón en ambas superficies, superior e inferior, ayuda a distinguirlo de problemas como los errores de inicio Z, que normalmente afectan solo la superficie inferior.
• El patrón puede parecerse a marcas de mecanizado, pero es un resultado normal de la tecnología.
• La sustitución de componentes de hardware, la reinstalación de software o los ajustes de calibración no eliminan los patrones relacionados con la pixelación.

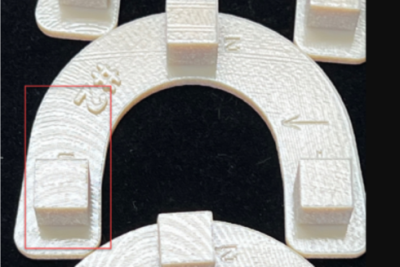

Figura 1: Vista superior —Izquierda: Patrón, Derecha: Primer plano

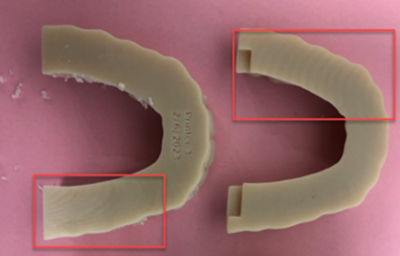

Figura 2: Vista lateral —izquierda: Patrón, Derecha: primer plano

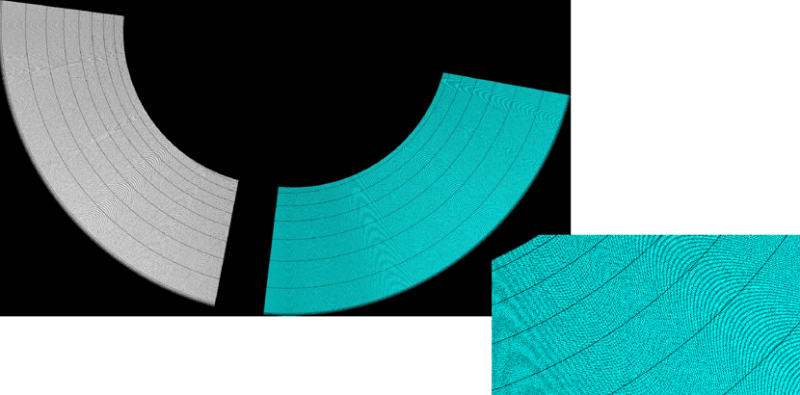

Figura 3: Vista lateral —izquierda: Patrón, Derecha: Primer plano


Posibles causas y soluciones

Pixelización inherente en impresión 3D

En todos los sistemas de impresión 3D, esta textura visual de vetas de madera o patrón en espiral es causada por un fenómeno conocido como pixelización.

• Este efecto es inherente a la formación de capas (cómo se deposita el material durante la impresión).
• Ocurre cuando los píxeles se forman por múltiples boquillas en lugar de una sola boquilla.
• Puede ser visible en superficies mates y brillantes, tanto antes como después de la limpieza, y tanto en las superficies superiores como en las inferiores. En algunos casos, también puede aparecer en las superficies laterales del modelo.

Este patrón no indica un mal funcionamiento del sistema, un problema de calibración o una configuración incorrecta.

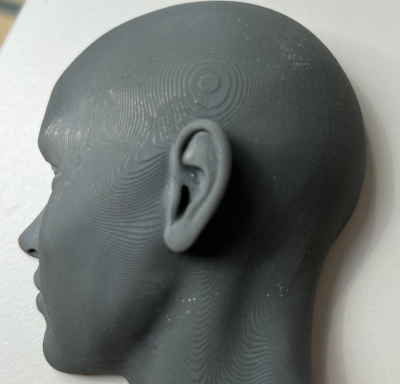

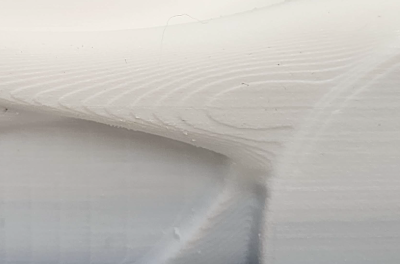

Figura 4: Aspecto de vetas de madera en superficie brillante

Figura 5: Vista inferior del patrón de veta

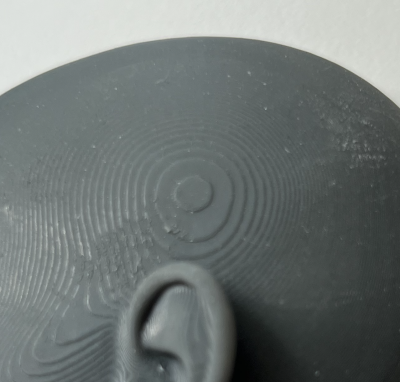

Figura 6: Vista superior de la veta de madera

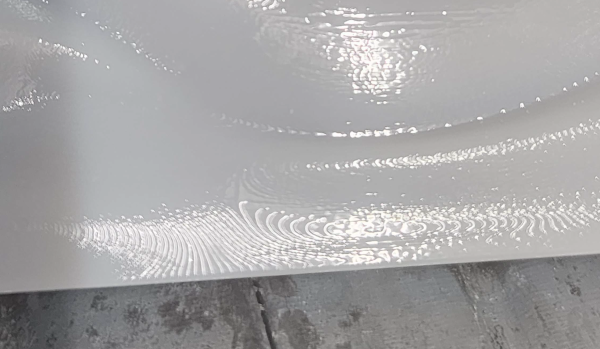

Figura 7: Aspecto de vetas de madera a lo largo de la bandeja

Solución: Si le preocupa el impacto visual, ajuste la orientación del modelo moviendo la apariencia de la veta de la madera a otra superficie del modelo.

• Gire el modelo alrededor del eje Z durante la preparación del trabajo.
• Reposicione el modelo de manera que las superficies críticas se vean menos afectadas.

Nota: Ajustar la orientación no elimina el patrón. Solo cambia su dirección o ubicación en el modelo.

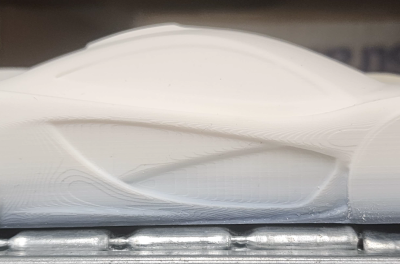

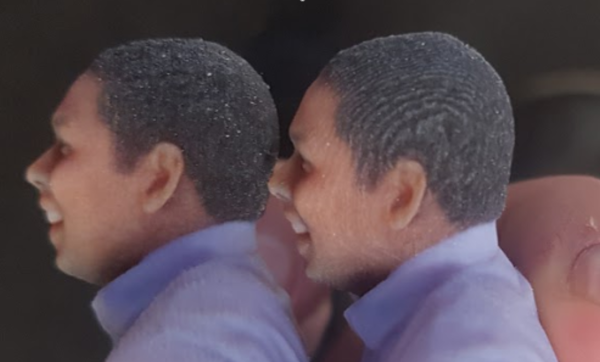

Izquierda: Figura 8: Izquierda: Patrón no visible; Derecha: Patrón visible

Medidas preventivas:

• Planifique la orientación del modelo con antelación para minimizar la visibilidad del patrón en las superficies críticas.
• Ubique las superficies estéticas o funcionales alejadas de las direcciones principales del patrón.
• Establezca expectativas con las partes interesadas o clientes respecto a esta apariencia inherente.
