Motivo venatura/vortice del legno

Venatura/vortice del legno sulla superficie del modello

Sui modelli stampati può apparire una venatura del legno o un motivo a spirale. Questo comportamento è previsto e non rappresenta un difetto di qualità di stampa. Questo è segno di una stampante altamente calibrata.

La gravità del motivo può variare a seconda di:

• Orientamento al modello
• Geometria (superfici curve vs. superfici piane)
• Impostazioni di stampa e finitura

Si prega di notare quanto segue:

• La presenza del motivo su entrambe le superfici, superiore e inferiore, aiuta a distinguerlo da problemi come gli errori di avvio Z, che tipicamente interessano solo la superficie inferiore.
• Il disegno potrebbe assomigliare a segni di lavorazione meccanica, ma è un normale risultato di questa tecnologia.
• La sostituzione dell'hardware, la reinstallazione del software o le regolazioni della calibrazione non eliminano i problemi legati alla pixelizzazione.

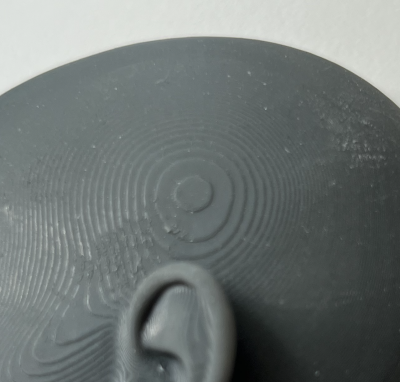

Figura 1: Vista dall'alto — Sinistra: Motivo; Destra: Primo piano

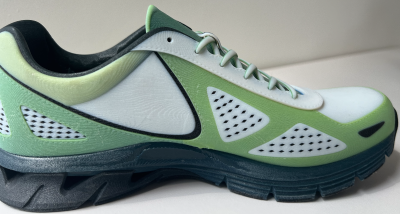

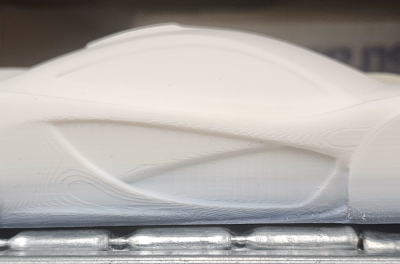

Figura 2: Vista laterale —Sinistra : Motivo; Destra: Primo piano

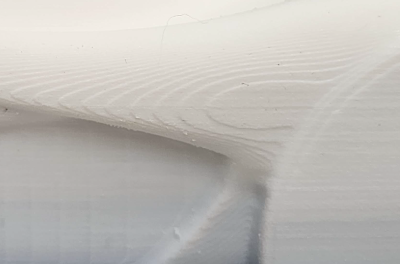

Figura 3: Vista laterale —Sinistra : Motivo; Destra: Primo piano


Possibili Cause e Soluzioni

Pixelizzazione Intrinseca nella Stampa 3D

In tutti i sistemi di stampa 3D, questo effetto visivo a venature di legno o vortici è causato da un fenomeno chiamato pixelizzazione.

• Questo effetto è intrinseco alla formazione degli strati (il modo in cui il materiale viene depositato durante la stampa).
• Si verifica quando i pixel sono formati da più ugelli anziché da un singolo ugello.
• Può essere visibile su superfici opache e lucide, sia prima che dopo la pulizia, e sia sulla superficie superiore che su quella inferiore. In alcuni casi, potrebbe comparire anche sulle superfici laterali del modello.

Questo schema non indica un malfunzionamento del sistema, un problema di calibrazione o impostazioni errate.

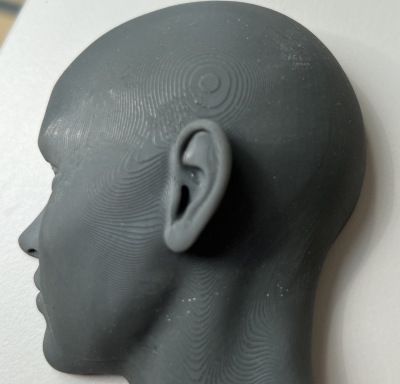

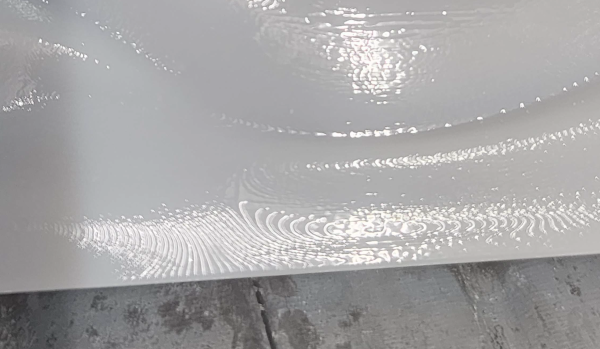

Figura 4: Aspetto delle venature del legno su superficie lucida

Figura 5: Vista dal basso delle venature del legno

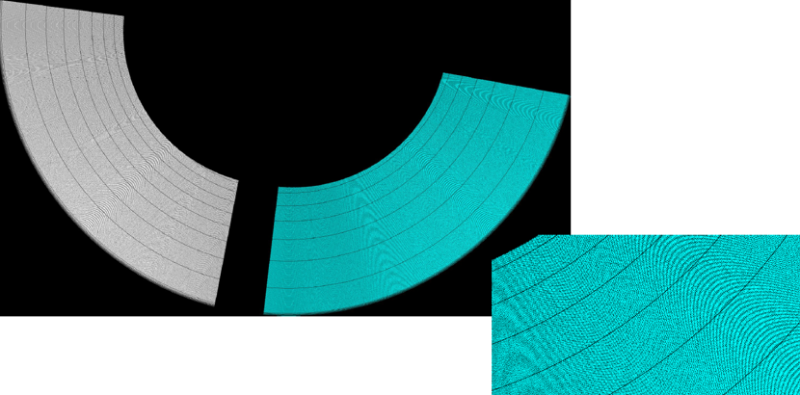

Figura 6: Vista dall'alto delle venature del legno

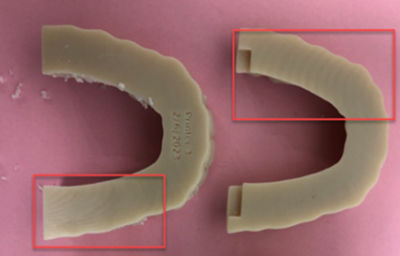

Figura 7: Aspetto delle venature del legno lungo il vassoio

Soluzione: Se l'impatto visivo è un problema, regola l'orientamento del modello spostando la venatura del legno su una superficie diversa del modello.

• Ruotare il modello attorno all'asse Z durante la preparazione del lavoro.
• Riposizionare il modello in modo che le superfici critiche siano meno soggette.

Nota: Modificare l'orientamento non elimina il motivo. Cambia solo la direzione o la posizione sul modello.

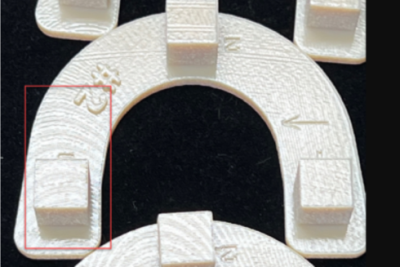

Figura 8: Sinistra: Schema non visibile; Destra: Motivo visibile

Misure preventive:

• Pianifica in anticipo l'orientamento del modello per ridurre al minimo la visibilità del motivo sulle superfici critiche.
• Evitare di posizionare le superfici estetiche o funzionali nelle direzioni principali del motivo.
• Gestisci le aspettative con stakeholder o clienti riguardo a questo aspetto intrinseco.
