Motif de grain de bois/tourbillon

Grain de bois ou motif de tourbillons sur la surface de la pièce

Un motif de grain de bois ou de tourbillons peut apparaître sur les modèles imprimés. Il s'agit d'un comportement normal et non d'un défaut de qualité d'impression. C'est le signe d'une imprimante hautement calibrée.

La gravité du phénomène peut varier en fonction de :

• Orientation du modèle
• Géométrie (surfaces courbes vs. surfaces planes)
• Paramètres d'impression et finition

Veuillez noter ce qui suit :

• Ce motif peut ressembler à des marques d'usinage, mais il s'agit d'un résultat normal de cette technologie.
• Le remplacement du matériel, la réinstallation du logiciel ou les ajustements d'étalonnage ne permettent pas d'éliminer les problèmes de pixellisation.



  Illustration 1 : Vue de dessus —Gauche : Motif ; droite : Gros plan

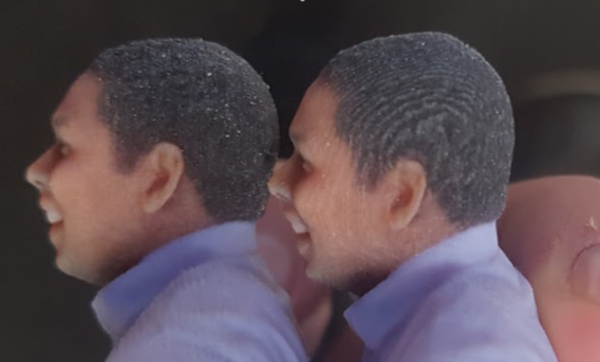

  Illustration 2 : Vue de côté — Gauche : Motif ; droite : Close-up


  Illustration 3 : Vue de côté — Gauche : Motif ; droite : Gros plan


Causes et solutions possibles

Pixellisation inhérente à l'impression 3D

Sur tous les systèmes d'impression 3D, cette texture visuelle de grain de bois ou de motif tourbillonnant est causée par un phénomène connu sous le nom de pixellisation.

• Cet effet est inhérent à la formation des couches (la manière dont le matériau est déposé lors de l'impression).
• Il peut être visible sur les surfaces latérales de la maquette.
• Ce motif peut être visible sur les surfaces mates et brillantes et peut être observé avant et après le nettoyage.

Ce schéma n'indique pas un dysfonctionnement du système, un problème d'étalonnage ou des paramètres incorrects.

Illustration 4 : Vue latérale avec motif de grain de bois

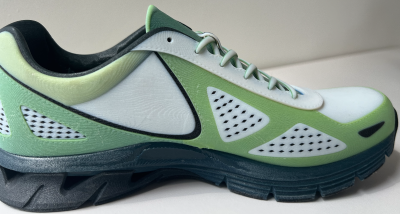

Illustration 5 : Aspect bois sur surface brillante

Solution : Si l'impact visuel vous préoccupe, essayez l'une de ces options suggérées :

• Faites pivoter le modèle autour de l'axe Z lors de la préparation de la tâche.
• Modifiez l'orientation du modèle afin que le motif apparaisse sur une surface moins visible. Cela ne supprime pas le motif ; cela le déplace simplement sur une autre surface.
• Sur les imprimantes de la série J7 uniquement, il existe une option (Activer le décalage de grille) pour activer un décalage de grille dans Préférences > PolyJet > Activer les paramètres Legacy Slicer. Cela applique un effet de flou (décalages de couches supplémentaires) pour brouiller le motif.

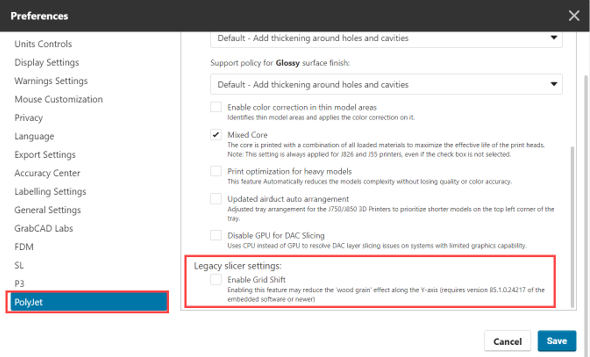

Illustration 6 : Activer le décalage de la grille pour réduire l'effet de grain du bois (GrabCAD Print)

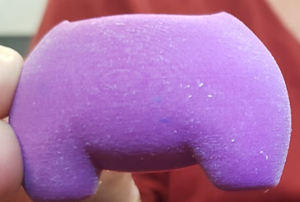

Illustration 7: Gauche : Motif invisible ; Droite : Motif visible

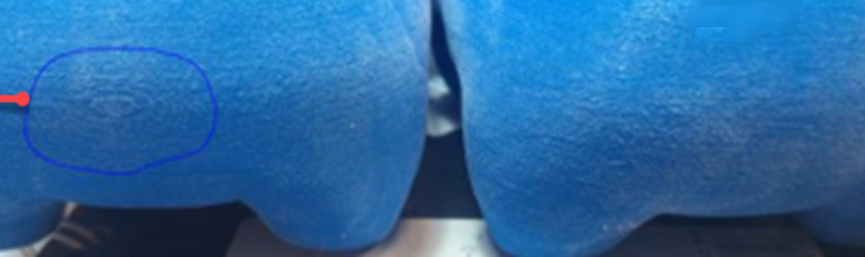

Illustration 8 : Gauche : Grain du bois visible ; à droite : Après avoir activé le décalage de grille


Mesures préventives :

• Planifiez à l'avance l'orientation du modèle afin de minimiser la visibilité du motif sur les surfaces critiques.
• Positionnez les surfaces esthétiques ou fonctionnelles loin des directions principales des motifs.
• Établissez les attentes auprès des parties prenantes ou des clients concernant cette apparence inhérente.
