Motivo venatura/vortice del legno

Venatura/vortice del legno sulla superficie del modello

Sui modelli stampati può apparire una venatura del legno o un motivo a spirale. Questo comportamento è previsto e non rappresenta un difetto di qualità di stampa. Questo è segno di una stampante altamente calibrata.

La gravità del motivo può variare a seconda di:

• Orientamento al modello
• Geometria (superfici curve vs. superfici piane)
• Impostazioni di stampa e finitura

Si prega di notare quanto segue:

• Il disegno potrebbe assomigliare a segni di lavorazione meccanica, ma è un normale risultato di questa tecnologia.
• La sostituzione dell'hardware, la reinstallazione del software o le regolazioni della calibrazione non eliminano i problemi legati alla pixelizzazione.



  Figura 1: Vista dall'alto — Sinistra: Motivo; Destra: Primo piano


  Figura 2: Vista laterale —Sinistra : Motivo; Destra: Primo piano


  Figura 3: Vista laterale —Sinistra : Motivo; Destra: Primo piano


Possibili Cause e Soluzioni

Pixelizzazione Intrinseca nella Stampa 3D

In tutti i sistemi di stampa 3D, questo effetto visivo a venature di legno o vortici è causato da un fenomeno chiamato pixelizzazione.

• Questo effetto è intrinseco alla formazione degli strati (il modo in cui il materiale viene depositato durante la stampa).
• Può essere visibile sulle superfici laterali del modello.
• Può essere visibile su superfici opache e lucide e può essere osservato prima e dopo la pulizia.

Questo schema non indica un malfunzionamento del sistema, un problema di calibrazione o impostazioni errate.

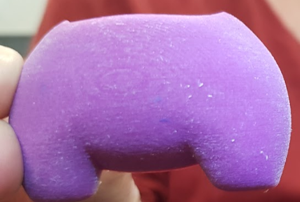

Figura 4: Vista laterale con motivo venatura del legno

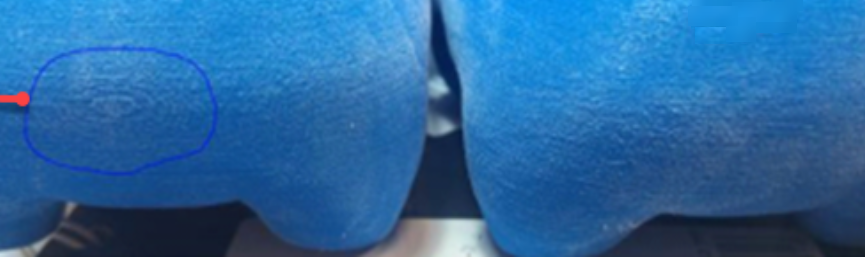

Figura 5: Aspetto delle venature del legno su superficie lucida

Soluzione: Se l'impatto visivo è un problema, prova una di queste opzioni suggerite:

• Ruotare il modello attorno all'asse Z durante la preparazione del lavoro.
• Modifica l'orientamento del modello in modo che il motivo appaia su una superficie meno visibile. Questo non elimina il motivo; lo sposta semplicemente su un'altra superficie.
• Solo nelle stampanti della serie J7 è presente un'opzione (Abilita spostamento griglia) per abilitare lo spostamento della griglia in Preferenze > PolyJet > Abilita impostazioni legacy dello slicer. Questo applica un effetto di jitter (spostamenti di strati aggiuntivi) per sfocare il motivo.

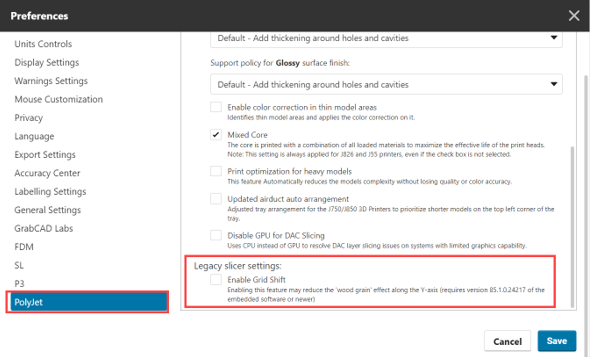

Figura 6: Abilita lo spostamento della griglia per ridurre l'effetto venatura del legno (GrabCAD Print)

Figura 7: Sinistra: Schema non visibile; Destra: Motivo visibile


Figura 8: Sinistra: Venature del legno visibili; a destra: Dopo aver abilitato lo spostamento della griglia


Misure preventive:

• Pianifica in anticipo l'orientamento del modello per ridurre al minimo la visibilità del motivo sulle superfici critiche.
• Evitare di posizionare le superfici estetiche o funzionali nelle direzioni principali del motivo.
• Gestisci le aspettative con stakeholder o clienti riguardo a questo aspetto intrinseco.
