Patrón de vetas y remolinos de madera

Patrón de vetas de madera o remolinos en la superficie de la pieza.

Puede aparecer un patrón de veta de madera o remolino en los modelos impresos. Este comportamiento es el esperado y no se trata de un defecto de calidad de impresión. Esto es señal de una impresora altamente calibrada.

La gravedad del patrón puede variar dependiendo de:

• Orientación del modelo
• Geometría (superficies curvas frente a superficies planas)
• Configuración y acabado de la impresión

Tenga en cuenta lo siguiente:

• El patrón puede parecerse a marcas de mecanizado, pero es un resultado normal de la tecnología.
• La sustitución de componentes de hardware, la reinstalación de software o los ajustes de calibración no eliminan los patrones relacionados con la pixelación.

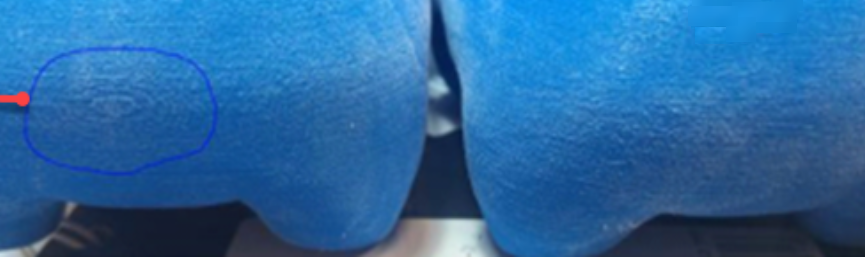

  Figura 1: Vista superior —Izquierda: Patrón, Derecha: Primer plano


  Figura 2: Vista lateral —izquierda: Patrón, Derecha: primer plano


  Figura 3: Vista lateral —izquierda: Patrón, Derecha: Primer plano


Posibles causas y soluciones

Pixelización inherente en impresión 3D

En todos los sistemas de impresión 3D, esta textura visual de vetas de madera o patrón en espiral es causada por un fenómeno conocido como pixelización.

• Este efecto es inherente a la formación de capas (cómo se deposita el material durante la impresión).
• Puede ser visible en las superficies laterales del modelo.
• Puede ser visible en superficies mate y brillantes y puede observarse antes y después de la limpieza.

Este patrón no indica un mal funcionamiento del sistema, un problema de calibración o una configuración incorrecta.

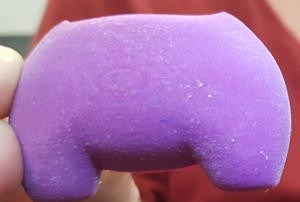

Figura 4: Vista lateral con patrón de vetas de madera

Figura 5: Aspecto de vetas de madera en superficie brillante

Solución: Si el impacto visual le preocupa, pruebe cualquiera de estas opciones sugeridas:

• Gire el modelo alrededor del eje Z durante la preparación del trabajo.
• Cambie la orientación del modelo para que el patrón aparezca en una superficie menos visible. Esto no elimina el patrón; simplemente lo traslada a otra superficie.
• Solo en impresoras de la serie J7, existe una opción (Habilitar desplazamiento de cuadrícula) para habilitar un desplazamiento de cuadrícula en Preferencias > PolyJet > Habilitar configuración de laminador heredado. Esto aplica fluctuaciones (desplazamientos de capa adicionales) para difuminar el patrón.

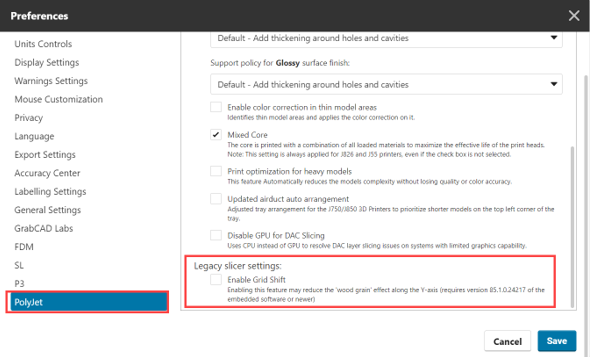

Figura 6: Habilitar el desplazamiento de la cuadrícula para reducir el efecto de vetas de madera (GrabCAD Print)

Figura 7: Izquierda: Patrón no visible; Derecha: Patrón visible


Izquierda: Figura 8: Izquierda: Se aprecia la veta de la madera; Derecha: Después de habilitar el desplazamiento de cuadrícula


Medidas preventivas:

• Planifique la orientación del modelo con antelación para minimizar la visibilidad del patrón en las superficies críticas.
• Ubique las superficies estéticas o funcionales alejadas de las direcciones principales del patrón.
• Establezca expectativas con las partes interesadas o clientes respecto a esta apariencia inherente.
