木目／渦巻き模様

部品表面の木目・渦巻き模様

木目や渦巻き状の模様がプリントモデルに現れることがあります。これは想定された現象であり、印刷品質の欠陥ではありません。これは高度に校正されたプリンターの証です。

パターンの重症度は以下によって異なります:

• 造形方向
• モデルのジオメトリ（曲面と平面）
• プリント設定と後処理

以下にご注意ください：

• このパターンは機械加工痕のように見える場合がありますが、本技術による正常な結果です。
• ハードウェアの交換、ソフトウェアの再インストール、キャリブレーションの調整を行っても、ピクセル化によるパターンは解消されません。



  図1:上図 —左:パターン（右）:クローズアップ


  図2:側面図 —左:パターン（右）:クローズアップ


  図3:側面図 —左:パターン（右）:クローズアップ


考えられる原因と解決策

3Dプリンタにおける固有のピクセル化

すべての3Dプリンタシステムにおいて、この視覚的な木目や渦巻き模様のテクスチャは、ピクセル化と呼ばれる現象によって引き起こされます。

• この効果は層形成（印刷中に材料が堆積される方法）に固有です。
• モデルの側面に見えることがあります。
• マットおよび光沢のある表面に現れ、クリーニング前後に観察できます。

このパターンはシステムの故障、キャリブレーションの問題、設定の誤りを示しません。

図4:木目パターンの側面図

図5:光沢のある表面

解決策:視覚的な影響が気になる場合は、以下の提案方法を試してみてください。

• ジョブ準備中にモデルをZ軸の周りに回転させます。
• モデルの向きを変えて、パターンがあまり見えにくい面に現れるようにします。この方法ではパターンが消えるわけではなく、単に別の表面に移動するだけです。
• J7シリーズプリンターのみ、Preferences ＞ PolyJet（ポリジェット） ＞ Enable Legacy Slicer settingsでグリッドシフトを有効にするオプション（Enable Grid Shift）があります。これによりジッター（追加のレイヤーシフト）が加わり、パターンがぼかされます。

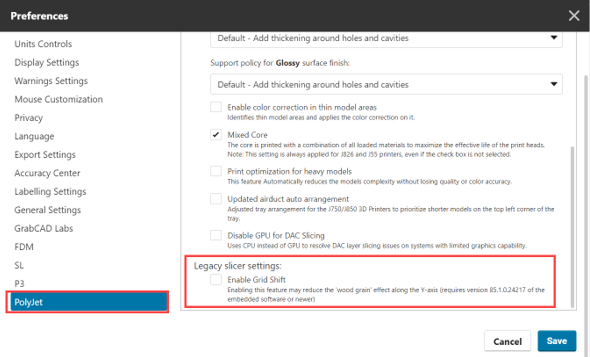

図6:木目効果を減らすためのGrid Shiftを有効にする（GrabCAD Print）

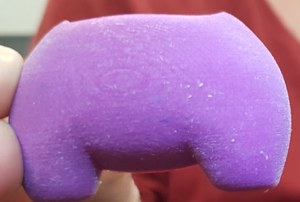

図7:左:パターンは見えません。右:パターンが見える

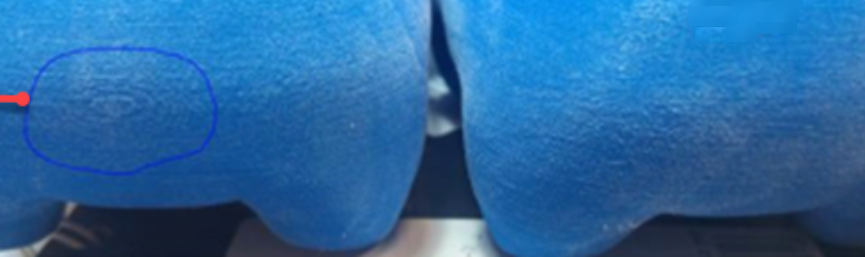

図8:左:木目が見える;右:グリッドシフトを有効にした後


予防策：

• 重要な表面でのパターンの可視性を最小限に抑えるために、事前にモデルの向きを計画しましょう。
• 美的または機能的な表面は、支配的なパターンの方向から離して位置付けましょう。
• この本質的な外観について、関係者や顧客に対して期待値を設定しましょう。
