Holzmaserung/Wirbelmuster

Holzmaserung oder Wirbelmuster auf der Oberfläche des Bauteils

Auf gedruckten Modellen kann ein holzähnliches oder wirbelartiges Muster auftreten. Dies ist ein erwartetes Verhalten und kein Druckfehler. Dies ist ein Zeichen für einen optimal kalibrierten Drucker.

Der Schweregrad des Musters kann je nach folgenden Faktoren variieren:

• Modellausrichtung
• Geometrie (gekrümmte vs. ebene Flächen)
• Druckeinstellungen und Weiterverarbeitung

Bitte beachten Sie Folgendes:

• Das Muster mag zwar Bearbeitungsspuren ähneln, ist jedoch ein normales Ergebnis dieser Technologie.
• Der Austausch von Hardware, die Neuinstallation von Software oder Kalibrierungsanpassungen beseitigen die durch Pixelbildung verursachten Muster nicht.



  Abbildung 1: Draufsicht – Links: Muster; Rechts: Nahaufnahme

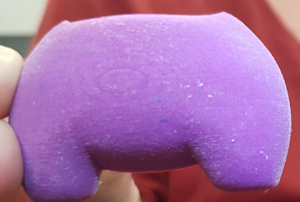

  Abbildung 2: Seitenansicht – Links: Muster; Rechts: Nahaufnahme


  Abbildung 3: Seitenansicht – Links: Muster; Rechts: Nahaufnahme


Mögliche Ursachen und Lösungen

Inhärente Pixelierung beim 3D-Druck

Bei allen 3D-Drucksystemen entsteht diese optische Holzmaserung oder dieses Wirbelmuster durch ein Phänomen, das als Pixelierung bekannt ist.

• Dieser Effekt ist untrennbar mit der Schichtenbildung verbunden (der Art und Weise, wie das Material beim Drucken aufgetragen wird).
• Es kann an den Seitenflächen des Modells sichtbar sein.
• Es ist auf matten und glänzenden Oberflächen sichtbar und kann sowohl vor als auch nach der Reinigung beobachtet werden.

Dieses Muster deutet nicht auf eine Fehlfunktion des Systems, ein Kalibrierungsproblem oder fehlerhafte Einstellungen hin.

Abbildung 4: Seitenansicht mit Holzmaserung

Abbildung 5: Holzmaserung auf glänzender Oberfläche

Lösung: Sollte die optische Wirkung ein Problem darstellen, probieren Sie eine der folgenden vorgeschlagenen Optionen aus:

• Drehen Sie das Modell während der Auftragsvorbereitung um die Z-Achse.
• Ändern Sie die Ausrichtung des Modells so, dass das Muster auf einer weniger sichtbaren Fläche erscheint. Dadurch wird das Muster nicht beseitigt, sondern lediglich auf eine andere Fläche verlagert.
• Nur bei Druckern der J7-Serie gibt es eine Option (Enable Grid Shift), mit der eine Rasterverschiebung in den Einstellungen von Preferences > PolyJet > Enable Legacy Slicer settings aktiviert werden kann. Dadurch wird ein Jitter (zusätzliche Verschiebungen der Ebenen) erzeugt, um das Muster zu verwischen.

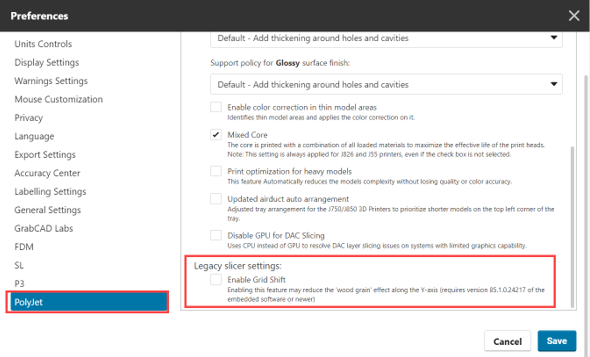

Abbildung 6: Grid Shift aktivieren, um den Holzmaserungseffekt zu reduzieren (GrabCAD Print)

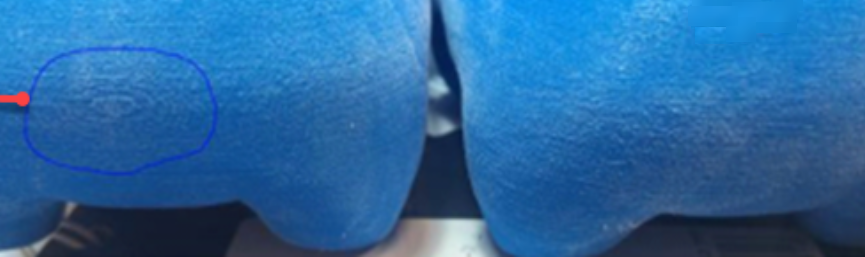

Abbildung 7: Links: Muster nicht sichtbar; Rechts: Sichtbares Muster


Abbildung 8: Links: Holzmaserung sichtbar; Rechts: Nach Aktivierung der Rasterverschiebung


Vorbeugende Maßnahmen:

• Planen Sie die Modellorientierung im Voraus, um die Sichtbarkeit von Mustern auf kritischen Oberflächen zu minimieren.
• Positionieren Sie ästhetische oder funktionale Flächen abseits der vorherrschenden Musterrichtungen.
• Legen Sie die Erwartungen mit Stakeholdern oder Kunden hinsichtlich dieses inhärenten Erscheinungsbildes fest.
