木纹/漩涡图案

打印件表面的木纹或漩涡图案

打印件表面可能会出现木纹或漩涡状图案。这是预期行为，而不是打印质量缺陷。这是高度校准打印机的特征。

这种模式的严重程度会根据以下因素有所不同：

• 模型取向
• 几何形状（曲面与平面）
• 打印设置与处理

请注意以下内容：

• 这种图案可能看起来像加工痕迹，但它是该技术的正常输出。
• 硬件更换、软件重装或校准调整并不能消除像素化相关的图案。



  图 1：上视图——左：图案；右：特写


  图 2：侧面视图——左侧：图案；右：特写


  图 3：侧面视图——左侧：图案；右：特写


可能的原因及解决方案

3D 打印中的固有像素化

在所有 3D 打印系统中，这种木纹或漩涡纹理是由称为像素化的现象导致的。

• 这种效应是层形成（即材料在打印过程中沉积的方式）固有的。
• 该现象可见于模型的侧面。
• 它可以在哑光和光泽表面上看到，并且在清洁前后都能观察到。

这种模式并不意味着系统故障、校准异常或设置不当。

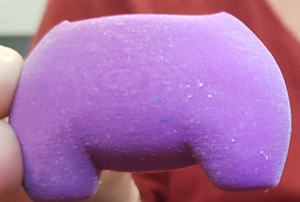

图 4：侧视图，带有木纹图案

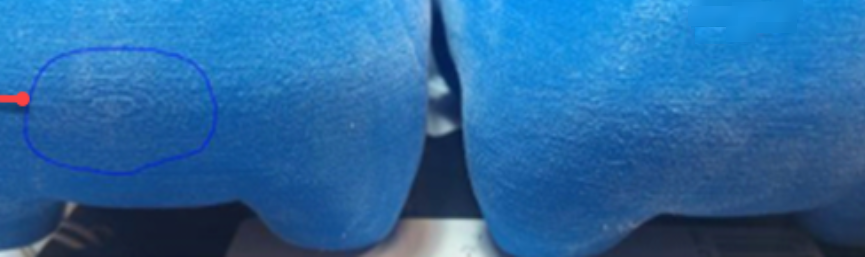

图 5：光泽木纹表面上的木纹外观

解决方案：如果视觉冲击是个问题，可以尝试以下建议的选项：

• 在工作准备时，绕 Z 轴旋转模型。
• 改变模型的方向，使图案出现在不那么显眼的表面上。这并不能消除该图案，只是将其转移到另一个表面。
• 仅在 J7 系列打印机中，有选项（启用网格移动）可以在 偏好设置 > PolyJet > 启用遗留切片软件设置 中启用网格移动。这样会施加抖动（额外的层移）来模糊图案。

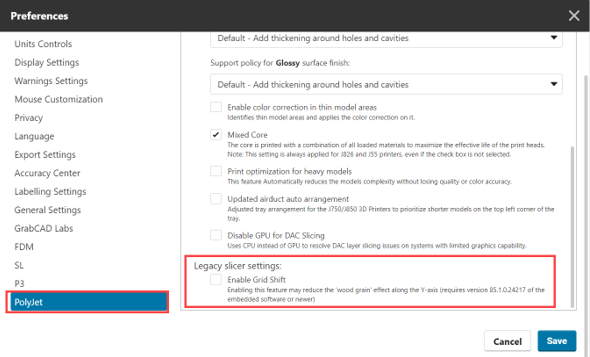

图 6：启用网格移位以减少木纹效果（GrabCAD Print）

图 7：左图：图案未可见；右：图案可见


图 8：左图：木纹可见；右：启用网格移位后


预防措施：

• 提前规划模型的朝向，以最大程度减少关键表面上的图案可见性。
• 将美观或功能性表面避开主要花纹方向。
• 向利益相关者或客户说明这种固有的表面特征，并设定相应的期望。
