GrabCAD Print für Origin

Anschließen an Ihren Origin-Drucker

Alle Origin-Drucker verbinden sich ausschließlich mit dem sicheren Origin-Cloud-Service. Deshalb stellen Sie in GrabCAD Print keine direkte Verbindung zum Drucker in Ihrem Netzwerk her. Stattdessen melden Sie sich über Datei > Einstellungen > P3 DLP bei Origin an.

GrabCAD Print for Origin1_1

Wenn Sie den Origin Local Hub verwenden, um ohne Internetzugang zu drucken, klicken Sie auf das Kontrollkästchen Origin One Local und geben Sie die IP-Adresse oder die Domain-Adresse Ihres Local Hubs ein.

Nachdem Sie die Verbindung hergestellt haben, sind die Ihrem Konto zugeordneten Drucker in der Druckerliste verfügbar.

GrabCAD Print für Origin2_2

Wenn Sie sich noch nie bei Origin angemeldet haben, verwenden Sie die Schaltfläche Konto erstellen und wenden Sie sich dann an unser Support-Team in Ihrer Region, damit Ihr Konto mit Ihrem Drucker verknüpft wird. https://support.stratasys.com/contact-us

Einen Auftrag vorbereiten

Fügen Sie über „Datei > Modelle hinzufügen“ oder über die Schaltfläche „Modelle hinzufügen“ im Projektbereich Modelle zu dem Projekt hinzu. Wählen Sie die geeigneten Materialien und Trägerprofile aus, optimieren Sie die Maßhaltigkeit des Modells und ordnen Sie die Modelle an. Sie können auch das Werkzeug Stützgenerierung verwenden, um die Stützstruktur Ihrer Modelle zu konfigurieren. Spezifische Anweisungen zur Erstellung der Stützstruktur und andere Werkzeuge finden Sie im Betriebs- und Anwendungsleitfaden für Origin.

Importieren eines Slice-Stapels

Sie können auch mit einer externen Software wie Magics einen Schichtstapel erstellen. Daraufhin wird eine ZIP-Datei mit PNG-Schichtdateien erstellt. Wählen Sie die .zip-Datei mit Datei > Slice-Stack importieren aus. Beachten Sie, dass Schichtstapel nur in leere Projekte importiert werden und nach dem Öffnen des Stapels nicht mehr den Drucker wechseln können.

Weitere Information:

  • Die Plattform muss leer sein, damit Sie die Schichten einfügen können.
  • Wenn Sie den Drucker nach dem Importieren des Schichtstapels wechseln, wird der Job geschlossen, und Sie müssen ihn erneut einfügen.
  • Derzeit ist das Speichern der Projektdatei nicht möglich.
  • Achten Sie darauf, dass beim Importieren des Schichtstapels eine .zip-Datei benötigt wird, nicht ein regulärer Ordner, der die Schichtdateien enthält.
  • Wenn im Fenster „Druckzusammenfassung“ kein Bild der ersten Ebene angezeigt wird, bedeutet dies, dass in der .zip-Datei wahrscheinlich das erste Bild („slice_1.png“) fehlt.

Anpassen der Druckeinstellungen

Die Standardwerte für die Plattformeinstellungen werden durch das Materialprofil bestimmt. Die Möglichkeit einer weiteren Bearbeitung im Plattformeinstellungsbereich oder in der Materialbibliothek richtet sich danach, ob Sie über eine OpenAM-Lizenz verfügen.

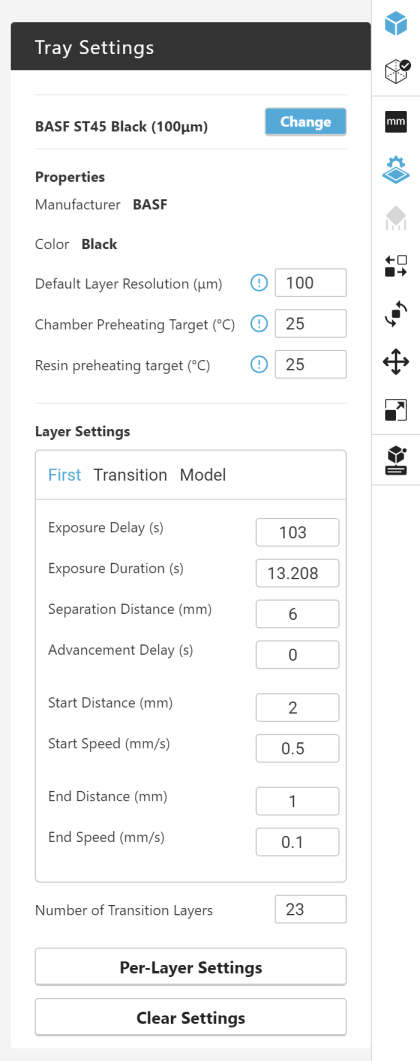

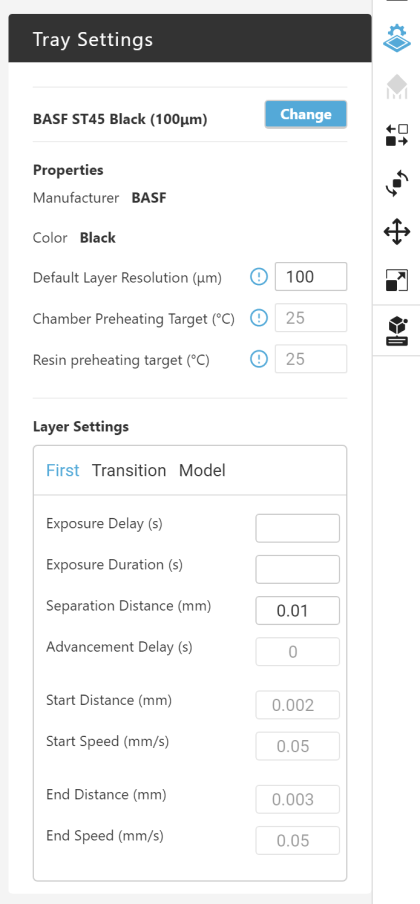

Mit OpenAM-Lizenz Ohne OpenAM-Lizenz
GrabCAD Print für Origin3
GrabCAD Print für Origin4

Folgende Einstellungen können geändert werden:

  • Standardschichtauflösung – Das ist die Schichtstärke der einzelnen Materialien, die während des Druckens ausgehärtet werden.
  • Z-Kompensation – Diese dient zur Vermeidung von durch vollständige Aushärtung verursachte Modellverformungen. Nach unten gerichtete Flächen werden um den festgelegten Wert nach oben übersetzt, um die Genauigkeit des Modells zu verbessern.
  • Zielwert für Kammervorwärmung – Das ist die zum Drucken vorgesehene Temperatur der Baukammer.
  • Zielwert für Harzvorwärmung – Das ist die zum Drucken vorgesehene Temperatur des Harzes.
  • Kantenkompensation – Diese Präzisionskompensation wird zur Feinabstimmung der Teilabmessungen gleichmäßig auf den Rand einzelner Teile angewendet. Generell ist für eine größere Aushärtetiefen oder Belichtungsdauer ein höherer Kantenkompensationswert für entsprechende Präzision erforderlich. Dazu ist entweder für die Aushärtetiefe oder für die Belichtungsdauer ein geringerer Kantenkompensationswert erforderlich. Wenn dieser Wert zu hoch ist, kann dies zu einer geringeren Auflösung für feine Merkmale und Texturen führen.
  • Zusätzliche Sockelschichten – Zur Vermeidung von zusätzlicher Schrumpfung und von Ungenauigkeiten im Sockelbereich kann das erste Schichtabbild wiederholt werden, um mehr Höhe in Z-Richtung zu erzielen. Wählen Sie die Anzahl der hinzuzufügenden Schichten aus.
  • Abstand zwischen Modellen – Das ist der Mindestabstand zwischen Modellen.
  • Abstand zu Druckbegrenzungen – Das ist der Mindestabstand zwischen Modell und Druckbegrenzung.
  • Skalierung – Diese lineare Maßstabskompensation wird bei allen Modelle der Plattform auf die einzelnen Achsen angewendet. Erhöhte Werte berücksichtigen die Schrumpfung, die während des Druckprozesses und nach dem Aushärten auftritt.
  • Ebeneneinstellungen: Diese Einstellungen können separat für die erste Schicht und den Modellbereich eingestellt werden. Ein automatischer Übergang wird auf die definierte Anzahl an Übergangsschichten angewendet.
    • Belichtungsverzögerung – Das ist die Wartezeit vor der Aushärtung der einzelnen Schichten. Erhöhen Sie für einen konservativeren Druck. Hilfreich beim Drucken größerer Teile. Eine Verringerung dieser Einstellung für die erste Schicht kann sich negativ auf die Haftung der Teile auf der Bauplattform sowie auf die Bauqualität auswirken.
    • Belichtungsdauer – Das ist die Dauer der Energieeinwirkung während der Phase der Lichtaushärtung. Bei höherer Schichtauflösung ist eine längere Belichtungsdauer ist erforderlich und umgekehrt. Eine Änderung dieses Wertes kann sich auf die Qualität, die Genauigkeit und die Leistung der hergestellten Teile auswirken und bei der ersten Schicht die Haftung der Teile auf der Bauplattform beeinträchtigen.
    • Trennabstand – Das ist der Schrumpfungsabstand in Aufwärtsrichtung nach der Belichtung. Ermöglicht es, dass sich die Teile zwischen den Schichten vollständig von der Bauoberfläche/Membran lösen. Ziehen Sie in Erwägung, diesen Wert für flexible Materialien und Elastomere mit hoher Dehnung zu erhöhen, insbesondere wenn Sie hohe Teile oder Aufbauten/Strukturen drucken, die sich dehnen können. In letzterem Fall sollten Sie die Konstruktion mit zusätzlichen Stützen verstärken.
    • Vorschubverzögerung – Das ist die Verzögerung zwischen den einzelnen Schichten nach dem Abziehen der Düse nach oben und dem Ausfahren der Düse nach unten. Ziehen Sie in Erwägung, diesen Wert für langsam rückfedernde Elastomere zu erhöhen, um eine Entspannungszeit zwischen den Schichten zu ermöglichen.
    • Startabstand – Das ist die anfängliche Trennphase nach der Lichtaushärtung. In dieser Phase wird die Bauplattform langsam nach oben zurückgezogen. Erwägen Sie eine Erhöhung für flexible/elastomere Materialien und größere Teile.
    • Startgeschwindigkeit – Diese wird in der anfänglichen Trennphase nach der Lichtaushärtung angewendet. In dieser Phase wird die Bauplattform langsam nach oben zurückgezogen. Verringern Sie diesen Wert, wenn Sie Materialien mit höherer Viskosität und größere Teile verarbeiten. In der Regel weniger als 2 mm/s.
    • Endabstand – Das definiert die abschließende Verlangsamung beim Ausfahren. Erhöhen Sie diesen Wert für Materialien mit höherer Viskosität und größere Teile.
    • Endgeschwindigkeit – Das definiert die abschließende Verlangsamung beim Ausfahren. Verringern Sie diesen Wert, wenn Sie Materialien mit höherer Viskosität und größere Teile verarbeiten.

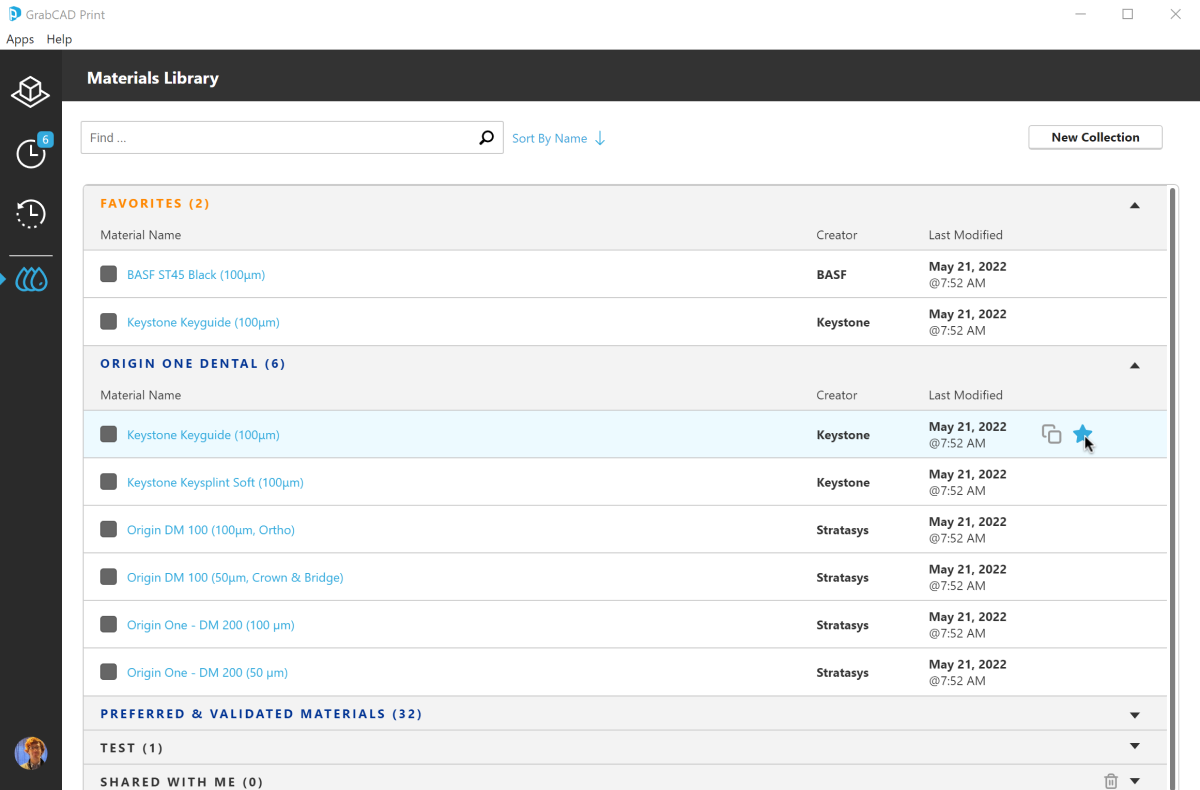

Verwenden der Materialbibliothek

Wenn Sie über eine OpenAM-Lizenz verfügen, können Sie die Materialbibliothek verwenden, um die verfügbaren Materialien für Ihren Origin-Drucker zu verwalten.

GrabCAD Print für Origin5

Funktionen der Materialbibliothek:

  • Materialien als Favoriten kennzeichnen
  • In neuen Sammlungen organisieren
  • Standardeinstellungen für die vorhandenen Materialien bearbeiten
  • Neue Materialien mit vollständig benutzerdefinierten Werten erstellen
  • Materialien duplizieren, um zusätzliche Profile zu erstellen
