GrabCAD Print para Origin

Conexión a su impresora Origin

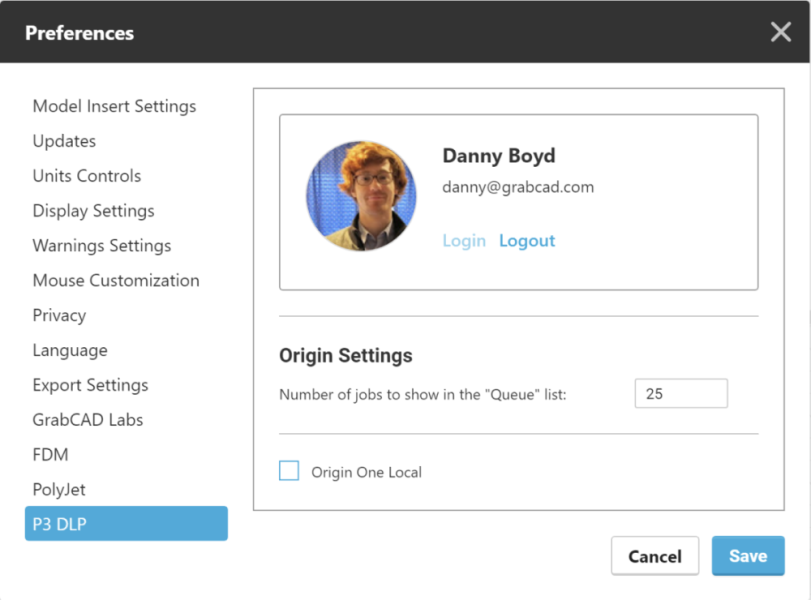

Todas las impresoras Origin se conectan exclusivamente al servicio de nube seguro de Origin. Por lo tanto, en GrabCAD Print, no realiza una conexión directa a la impresora en su red. En su lugar, inicie sesión en Origin a través de Archivo > Preferencias > P3 DLP

GrabCAD Print para Origin_1_1

Si está utilizando el concentrador local de Origin para imprimir sin acceso a Internet, haga clic en la casilla de verificación Origin One Local e ingrese la dirección IP o la dirección de dominio de su concentrador local.

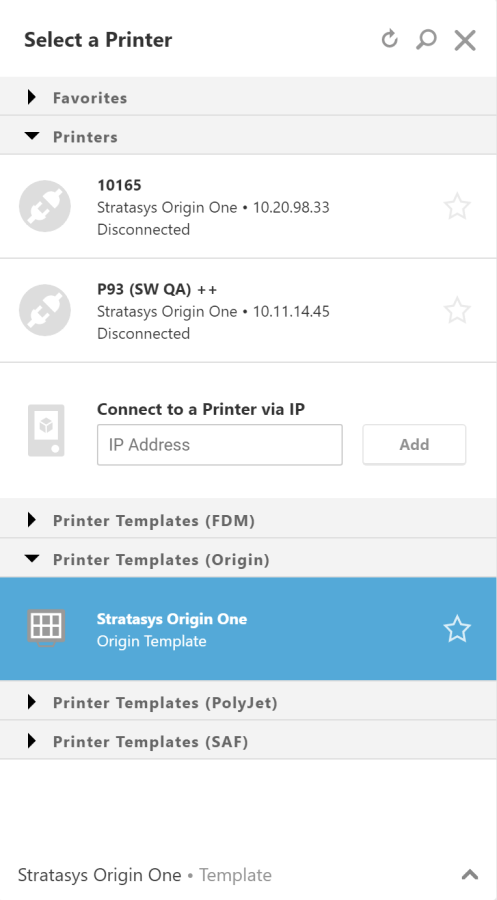

Una vez conectado, las impresoras asociadas a su cuenta estarán disponibles en la Lista de impresoras.

GrabCAD Print para Origin_2_2

Si nunca ha iniciado sesión en Origin antes, utilice el botón Crear cuenta y luego comuníquese con nuestro equipo de soporte en su región para asociar su cuenta con su impresora. https://support.stratasys.com/contact-us

Preparando un trabajo

Incorpore modelos a su proyecto mediante Archivo > Agregar modelos o el botón Agregar modelos en el Panel de proyectos. Seleccione los materiales y perfiles de soporte adecuados, optimice la precisión dimensional del modelo y organice los modelos. También puede utilizar la herramienta Generación de soporte para configurar la estructura del soporte en sus modelos. Se pueden encontrar instrucciones específicas para la generación de soporte y otras herramientas en esta Guía de aplicaciones y operaciones de Origin.

Importar una pila de cortes

También puede utilizar un software externo como Magics para generar una pila de cortes, que es un archivo .zip que contiene archivos de cortes .png. Seleccione el archivo .zip utilizando Archivo > Importar pila de cortes. Tenga en cuenta que solo se puede importar una pila de cortes hacia un proyecto vacío, y que no puede cambiar de impresora después de abrirla.

Información adicional:

  • La bandeja debe estar despejada para insertar los cortes.
  • Si cambia de impresora después de haber importado la pila de cortes, se cerrará el trabajo y tendrá que volver a insertarla.
  • Por el momento, no es posible guardar el archivo del proyecto.
  • Tenga presente de que el tipo de archivo que se requiere al importar la pila de cortes es un archivo .zip, no una carpeta normal que contenga los archivos de cortes.
  • Si la ventana “Imprimir resumen” no muestra una imagen de la primera capa significa que al archivo .zip probablemente le falta la primera imagen- “slice_1.png”

Ajuste de la configuración de impresión

Los valores predeterminados para la configuración de la bandeja están determinados por el perfil del material. Su capacidad para seguir editando estos valores, ya sea en el panel Configuración de la bandeja o en la Biblioteca de materiales, está determinada por si tiene una Licencia OpenAM.

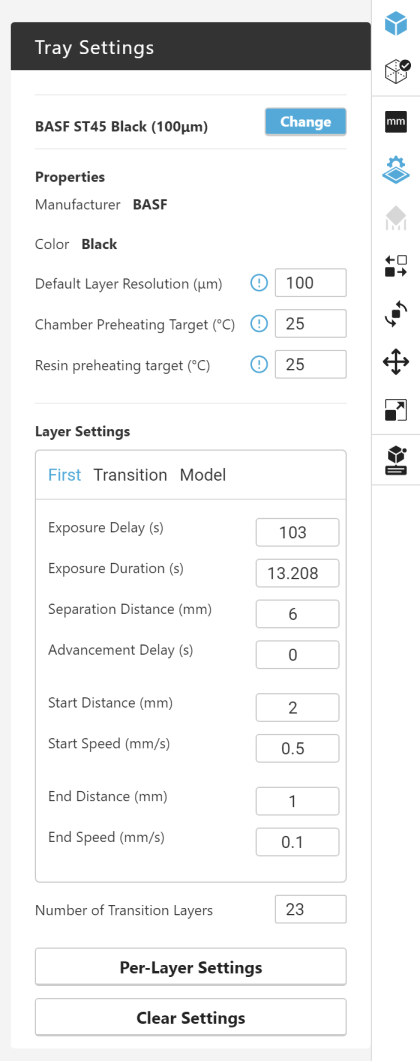

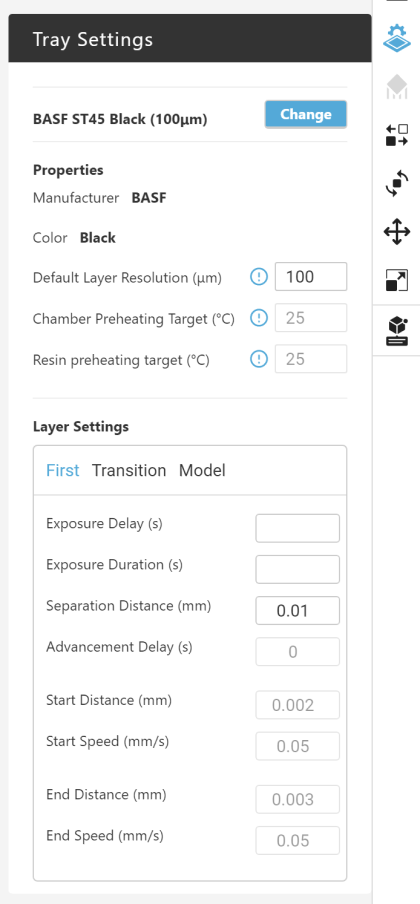

Con Licencia OpenAM Sin Licencia OpenAM
GrabCAD Print para Origin3
GrabCAD Print para Origin4

Los ajustes disponibles para cambiar son los siguientes:

  • Resolución de capa predeterminada: el espesor de cada capa de material que se cura durante la impresión.
  • Compensación Z: se utiliza para mitigar las deformaciones del modelo causadas por el curado completo. Las superficies orientadas hacia abajo se trasladan hacia arriba según el valor definido para mejorar la precisión del modelo.
  • Objetivo de precalentamiento de la cámara: temperatura objetivo de la cámara de construcción durante la impresión.
  • Objetivo de precalentamiento de resina: temperatura objetivo de la resina durante la impresión.
  • Compensación de borde: una compensación de precisión aplicada por igual al borde de cada pieza para ajustar con precisión las dimensiones de la pieza. En general, aumentar la profundidad de curado o la duración de la exposición también requerirá un mayor valor de compensación de bordes para lograr una precisión equivalente, y disminuir la profundidad de curado o la duración de exposición requerirá un menor valor de compensación de bordes. Si este valor es demasiado alto, puede resultar en una resolución más baja para características y texturas finas.
  • Capas base adicionales: para mitigar la contracción adicional y las imprecisiones en la región de base, la imagen del primer corte se puede repetir para agregar altura Z. Elija el número de capas que desea agregar.
  • Brecha entre modelos: distancia mínima de modelo a modelo.
  • Espacio desde límites de impresión: modelo mínimo para crear un espacio del límite.
  • Escala — Una compensación de escala lineal aplicada a cada eje para todos los modelos en la bandeja. Los valores aumentados tienen en cuenta la contracción que se produce durante el proceso de impresión y el poscurado.
  • Configuración de capa: Estas configuraciones se pueden establecer de manera diferente para la primera capa y la región del modelo . Se aplicará una transición automática para la número de capas de transición definido.
    • Retraso de exposición — Retraso antes del fotocurado de cada capa. Aumente para una impresión más conservadora. Útil para imprimir piezas más grandes. Disminuir esta configuración para la primera capa puede afectar negativamente la adhesión de la pieza a la plataforma de construcción, así como la calidad de construcción.
    • Duración de la exposición: duración de la exposición a la energía durante la fase de fotocurado. Se requiere una mayor duración de la exposición cuando se imprime con una resolución de capa más alta y viceversa. Cambiar este valor puede afectar la calidad, la precisión y el rendimiento de las piezas fabricadas y, para la primera capa, puede afectar negativamente la adhesión de la pieza a la plataforma de construcción.
    • Distancia de separación — Distancia de retracción hacia arriba después de la exposición. Permite que las piezas se separen completamente de la interfaz/membrana de construcción entre capas. Considere aumentar esto para materiales flexibles y elastómeros de alta elongación, especialmente cuando imprima piezas altas o construcciones/estructuras que puedan estirarse. Para este último caso, considere reforzar la construcción con soportes adicionales.
    • Retardo de avance: retardo entre cada capa, después de la retracción hacia arriba y antes del acercamiento hacia abajo. Considere aumentar esto para elastómeros de recuperación lenta para permitir un tiempo de relajación entre capas.
    • Distancia de inicio: fase inicial de separación después del fotocurado. La plataforma de construcción se retrae hacia arriba lentamente durante esta fase. Considere aumentar para materiales flexibles/elastoméricos y piezas más grandes.
    • Velocidad de inicio — Fase inicial de separación después del fotocurado. La plataforma de construcción se retrae hacia arriba lentamente durante esta fase. Reduzca para materiales de mayor viscosidad y piezas más grandes. Generalmente menos de 2 mm/s.
    • Distancia final — Desaceleración al final de la aproximación descendente. Aumente para materiales de mayor viscosidad y piezas más grandes.
    • Velocidad final: desaceleración al final de la aproximación descendente. Reduzca para materiales de mayor viscosidad y piezas más grandes.

Usar de la Biblioteca de materiales

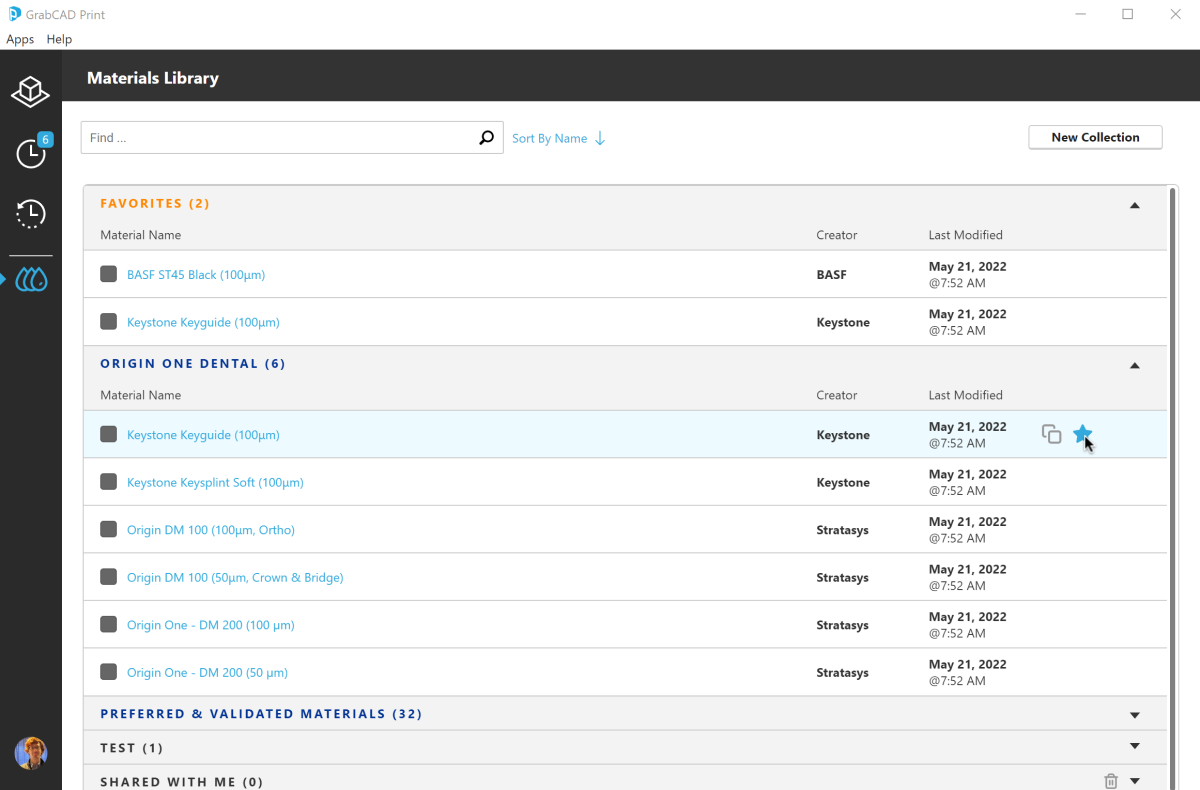

Si tiene una licencia OpenAM, puede usar la Biblioteca de materiales para administrar los materiales disponibles para su impresora Origin.

GrabCAD Print para Origin5

Características de la Biblioteca de materiales:

  • Marcar materiales como favoritos
  • Organizar en nuevas colecciones
  • Editar valores predeterminados en los materiales existentes
  • Crear nuevos materiales con valores totalmente personalizados
  • Duplicar materiales para crear perfiles adicionales
