Comment détecter et réparer les problèmes de maillage à l'aide du mode d'analyse

Réparer les problèmes de maillage dans GrabCAD Print

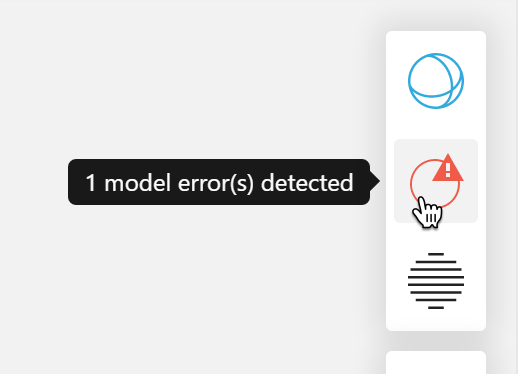

Si des modèles du plateau actuel présentent des problèmes de tessellation, cette indication s'affiche :

Comment détecter et réparer mesh1

En cliquant dessus, vous passez en mode d'analyse.

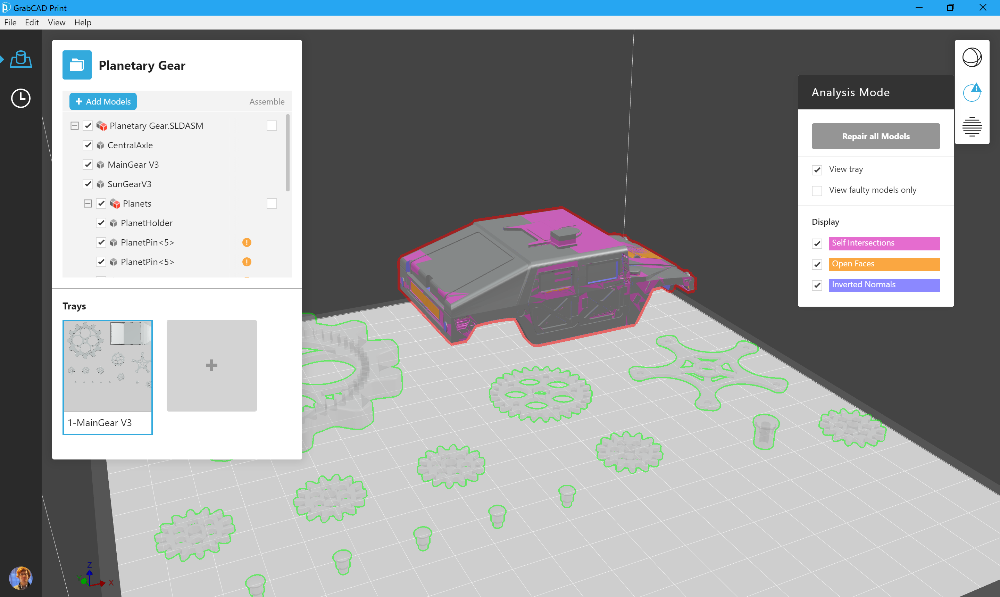

Comment détecter et réparer mesh2

Les modèles « sains » sont transparents et entourés de vert sur l'affichage et les modèles qui posent un problème sont opaques et entourés de rouge.

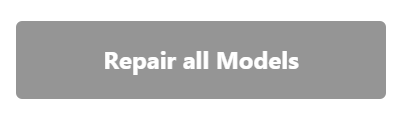

Pour réparer vos modèles, appuyez sur « Réparer tous les modèles »

Comment détecter et réparer mesh3

Comment détecter et réparer mesh4

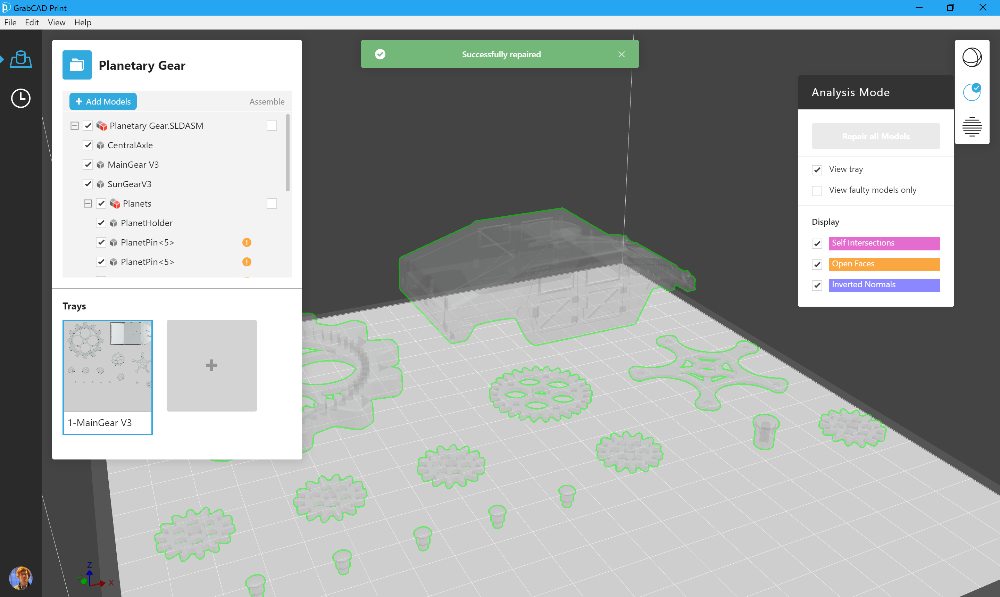

Une fois la réparation terminée et tous les modèles en forme adéquate, ces derniers sont transparents et entourés de vert dans l'affichage.

Comment détecter et réparer mesh5

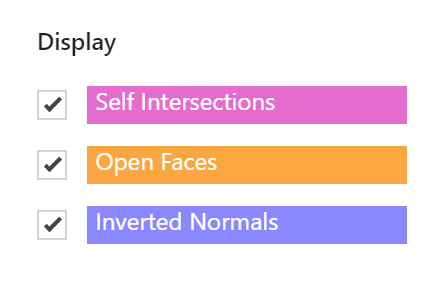

Si vous souhaitez avoir un aperçu des zones problématiques spécifiques, consultez le modèle dans la visionneuse. Les problèmes seront représentés par ces sections colorées. Cocher les cases désactive l'affichage de ce type de problème.

Comment détecter et réparer mesh6

Lorsqu'un modèle indique un problème mais que vous ne trouvez pas les sections colorées, cela peut indiquer que les problèmes se situent sur les surfaces intérieures, invisibles sur la visionneuse.

Lorsque vous avez terminé, cliquez sur le bouton Affichage du modèle ou appuyez sur la touche ÉCHAP pour revenir à l'affichage du modèle.

Comment ça marche ?

L'analyse et la réparation exécutent toutes deux la technologie MachineWorks* en arrière-plan afin que vous puissiez compter sur une analyse approfondie et une réparation rapide.

Lorsqu'un grand nombre de modèles sont ajoutés à la fois, l'analyse exécutée en arrière-plan peut entraîner une certaine lenteur. Si cela vous arrive souvent, vous pouvez désactiver l'analyse automatique depuis Préférences du Système > Paramètres d'insertion de modèle.

Problèmes de STL et de maillage

À l'intérieur de la structure d'un fichier CAO, des caractéristiques géométriques abstraites telles que des trous parfaitement circulaires et des congés ronds lisses sont décrites. Étant donné qu'ils sont écrits dans le format propriétaire du système CAO, seul le système CAO peut lire ces données. Ces données sont connues sous le nom de données "BREP". Les fichiers STL, en revanche, sont entièrement constitués de données de "tessellation", qui sont un ensemble de faces discrètes (généralement des triangles) décrites par les coordonnées de leurs coins. L'ordre dans lequel les coins sont écrits détermine quel côté du triangle est "à l'intérieur" ou "à l'extérieur" et cela est appelé la "normale à la surface". Alors qu'un fichier CAO peut décrire un corps solide délimité par des formes, les fichiers STL ne contiennent que les données de surface, vous pouvez donc voir comment les lacunes et les erreurs dans les données peuvent causer des problèmes à tout logiciel essayant de créer un corps solide à partir de celui-ci.

Quels sont les types de problèmes de maillages que mon STL peut avoir ? Et comment affectent-ils mes impressions en général ?

Parce que STL est un format universel, de nombreux types de logiciels différents peuvent les créer. Certains de ces programmes peuvent ne pas enregistrer correctement toutes les données, ce qui entraîne des erreurs lors de la lecture du programme suivant.

Auto-intersections

Cela se produit lorsque les triangles contiennent des coordonnées incompatibles et qu'ils ne s'alignent pas comme prévu. Cela crée une erreur car la surface peut être à deux endroits à la fois ou créer des zones d'épaisseur nulle.

Faces ouvertes

Cette situation se produit lorsque des données sont manquantes, créant un trou dans la surface.

Normales inversées

Cette situation se produit lorsque les données d'un triangle sont stockées dans le désordre et qu'elles indiquent que l'intérieur est à l'opposé des triangles qui les entourent.

Ces problèmes peuvent-ils également affecter mes fichiers CAO ?

GrabCAD Print ne génère pas de parcours d'outils directement à partir des données BREP de votre fichier CAO, mais les convertit plutôt en STL lorsque vous ajoutez ce fichier au projet. Le logiciel que nous utilisons pour effectuer cette conversion est très bon, mais des erreurs sont toujours possibles. De ce fait, des erreurs peuvent s'afficher dans GrabCAD Print même avec vos fichiers CAO natifs.

*La fonctionnalité d'analyse et de réparation de tessellation est fournie par MachineWorks, Ltd. tous copyrights et marques commerciales réservés
