如何使用分析模式检测和修复网格问题

修复 GrabCAD Print 中的网格问题

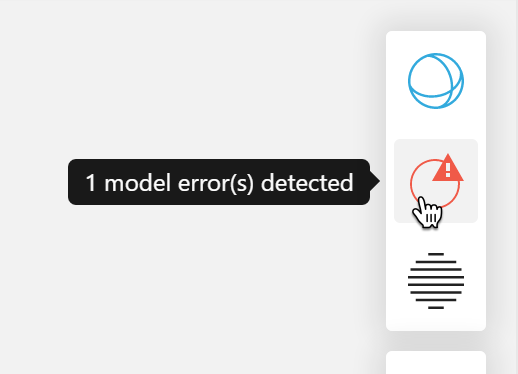

如果当前托盘中的任意模型存在网格问题,您都会看到此指示:

如何检测和修复网格 1

单击此项即可进入“分析模式”。

如何检测和修复网格 2

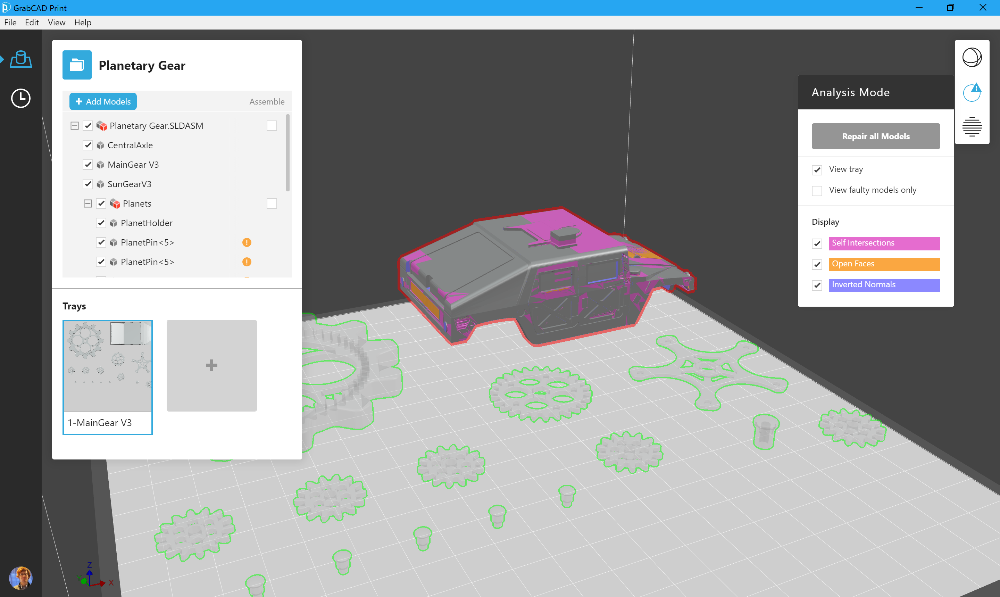

“健全”模型会以带有绿色轮廓的半透明状态显示,有问题的模型会以带有红色轮廓的纯色状态显示。

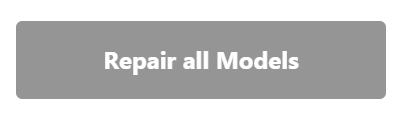

若要修复模型,只需点击“修复所有模型”

如何检测和修复网格 3

如何检测和修复网格 4

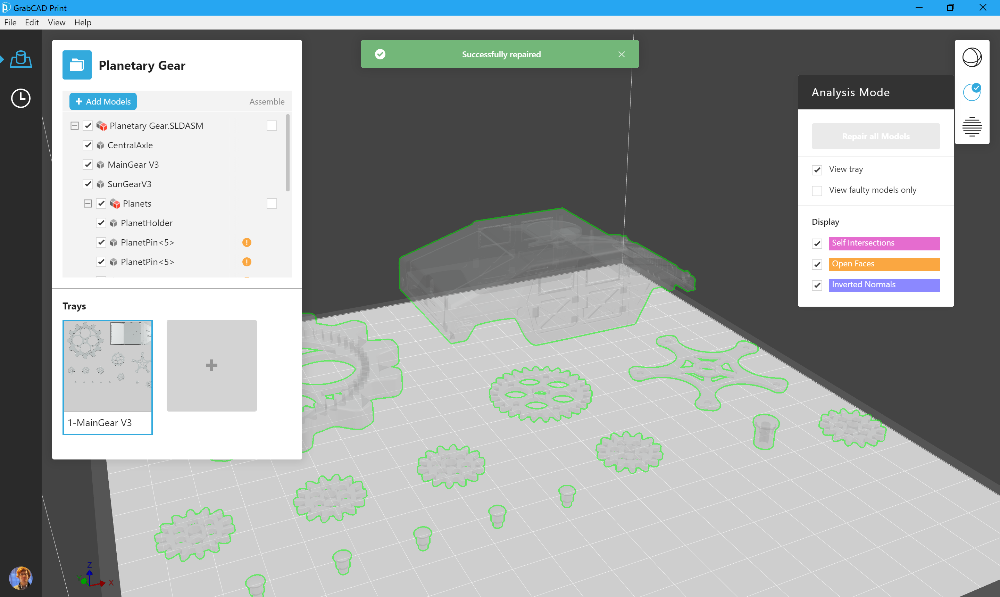

修复完成且所有模型都形状良好之后,这些模型会以带有绿色轮廓的半透明状态显示。

如何检测和修复网格 5

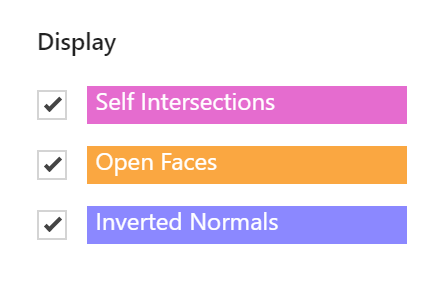

如果您有兴趣查看特定问题区域,请检查查看器中的模型。问题将由这些彩色部分表示。点击复选框可取消显示该类型的问题。

如何检测和修复网格 6

如果模型存在问题,但是您找不到着色部分,可能是因为内表面上的问题无法在查看器中看到。

完成之后,单击“模型视图”按钮或按 ESC 键以返回“模型视图”。

它是如何工作的?

分析和修复都要在后台运行 MachineWorks 技术*,所以您可以依靠全面的分析和及时的修复。

一次添加大量模型时,在后台运行的分析可能会导致速度变慢。如果经常发生这种情况,则可以从“系统首选项”>“模型插入设置”中禁用自动分析。

STL 和网格问题

在 CAD 文件的结构内部,描述了关于抽象几何特征(如完美的圆孔或平滑的圆角)的内容。因为这些文件是以 CAD 系统自己的专有格式编写的,所以只有 CAD 系统才能读取此数据。此数据称为“BREP”数据。相比之下,STL 文件完全由“镶嵌”数据组成,是根据角坐标进行描述的离散面(通常为三角形)的集合。角的写入顺序决定了三角形的边是在“内”还是在“外”,这被称为“表面法线”。CAD 文件可以描述由形状界定的实体,而 STL 文件仅包含表面数据,因此您可以了解数据中的间隙和错误是如何导致尝试生成实体的软件出现问题的。

我的 STL 可能存在哪些类型的网格问题,它们通常如何影响我的打印件?

因为 STL 是一种通用格式,所以许多不同类型的软件都可以创建它们。其中一些程序可能无法正确记录所有数据,从而导致下一个程序读取它们时出错。

自相交

当三角形包含不匹配的坐标,并且它们未按预期对齐时,会发生这种情况。这会产生错误,因为曲面可以同时位于两个位置,也可以创建厚度为零的区域。

开放面

这种情况会在存在缺失数据时发生,从而在表面上形成孔洞。

反转法线

这种情况会在三角形的坐标按不正确的顺序存储时发生,这会导致“内侧”面与周围的三角形不一致。

这些问题也会影响我的 CAD 文件吗?

GrabCAD Print 不会直接根据 CAD 文件中的 BREP 数据生成刀具路径,而是在您将此文件添加到项目时将其转换为 STL。我们用来进行此转换的软件非常好,但仍然可能出错。因此,即使使用原生 CAD 文件,GrabCAD Print 中也可能显示存在错误。

*网格分析和修复功能由 MachineWorks, Ltd. 提供,该公司保留所有版权和商标。
