Commencez à imprimer !
GUIDE DE DÉMARRAGE :
Cet article démontre le workflow d'impression de base avec GrabCAD Print.
Workflow de base :
- Insérer les modèles
- Agencer sur les plateaux
- Ajuster le paramétrage d'impression
- Vérifier les problèmes éventuels de tessellation
- Estimation ou aperçu
- Cliquez sur Imprimer !
- Gestion de la file d'attente
1
Insérer des modèles

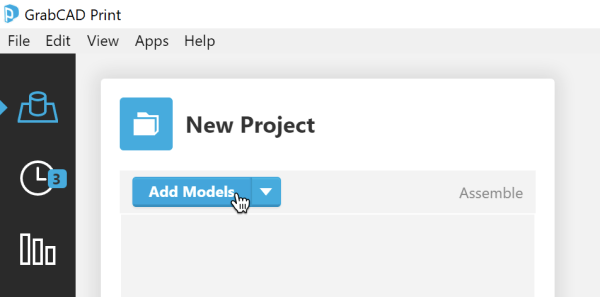

Ouvrez le panneau du projet et cliquez sur "Ajouter des modèles" pour importer des fichiers.
N'oubliez pas que vous pouvez également importer vos pièces et assemblages CAO ici ! Tant que les fichiers de composants se trouvent dans le même dossier que l'assemblage, GrabCAD Print importera tous les fichiers de composants et les organisera sur le plateau. Vous pouvez également utiliser la case à cocher "Assemblé" dans la liste des modèles pour imprimer les assemblages comme assemblés.

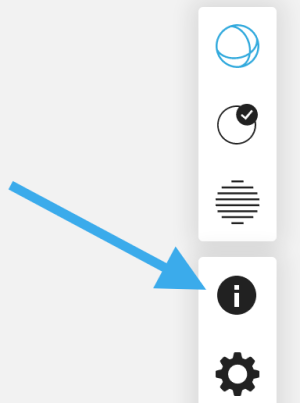

Si vous avez importé un format de fichier sans unité tel que STL ou VRML et que vous devez modifier les unités, cet outil est ici :
Si cela se produit fréquemment, pensez à modifier votre préférence pour les fichiers sans unité dans Fichier > Préférences > Contrôles des unités.
2
Disposer sur des plateaux
Déplacez les pièces sur le plateau en cliquant et en faisant glisser et utilisez les outils Orienter et Échelle pour configurer les pièces comme vous le souhaitez. Consultez les meilleures pratiques d'impression 3D pour obtenir des conseils sur la configuration de vos pièces pour l'impression.
Utilisez le menu contextuel pour supprimer des pièces du plateau ou créer des doublons.

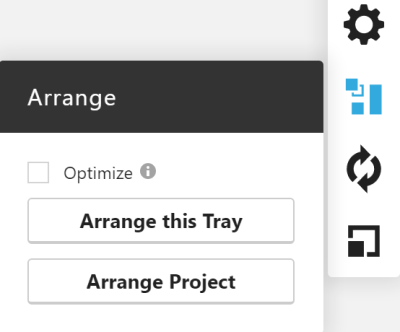

Si vous avez effectué plusieurs ajustements, vous pouvez rapidement espacer tout sur le plateau grâce à la fonction Organiser le plateau de l'outil Organiser.
Si vous avez ajouté plus de pièces que ce que peut contenir un seul plateau, GrabCAD Print commencera à placer les pièces sur d'autres plateaux pour vous. Ce comportement peut être désactivé dans les Préférences Système.
Cliquez ici pour en savoir plus sur la façon d'organiser les modèles dans GrabCAD Print.
3
Ajuster les paramètres d'impression

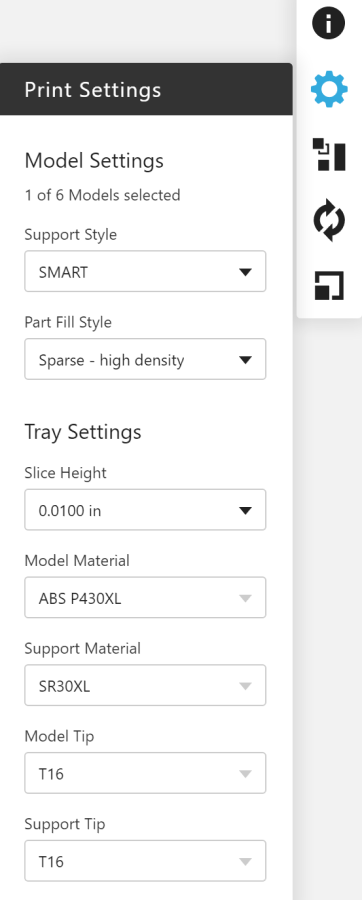

L'outil restant est le panneau Paramètres d'impression. Ici, vous pouvez ajuster les paramètres liés au modèle, comme le style de remplissage et de support, ainsi que les paramètres du plateau, comme la hauteur de couche.
En savoir plus sur le réglage de vos paramètres d'impression pour :
4
Vérifier les problèmes de maillage

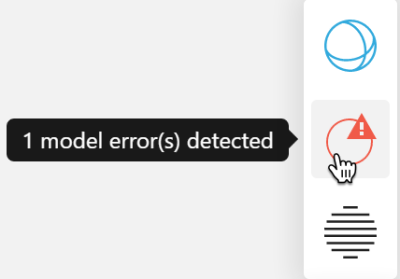

Que vous ayez inséré un modèle STL ou que GrabCAD Print ait converti votre modèle CAO en maillage à la volée, il peut y avoir des faces ouvertes, des normales inversées ou d'autres problèmes techniques avec le maillage du modèle. Ceci est indiqué ici :
Réparer les problèmes de maillage ne pourrait pas être plus simple ! Cliquez simplement sur "Réparer tous les modèles" et une fois que tout est réparé, tous les modèles du plateau seront translucides, indiquant qu'il n'y aura plus de problèmes. *
5
Estimer ou prévisualiser
Une fois que vous êtes prêt à imprimer, vous pouvez estimer le temps de fabrication et l'utilisation du matériau ici :

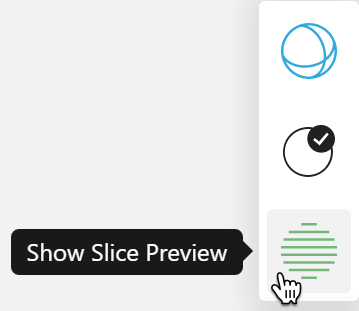

Vous pouvez également consulter un rendu réaliste de l'apparence de votre plateau une fois terminé en accédant à l'aperçu de la découpe. Ceci n'est disponible que pour les imprimantes FDM.
6
Cliquez sur Imprimer !

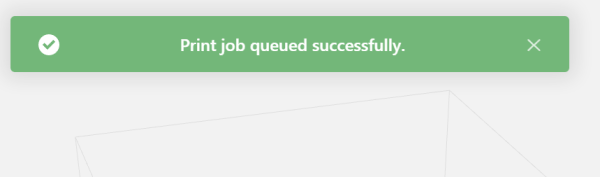

Enfin, cliquez sur Imprimer pour ajouter le plateau à la file d'attente de l'imprimante sélectionnée.
7
Gérer la file d'attente

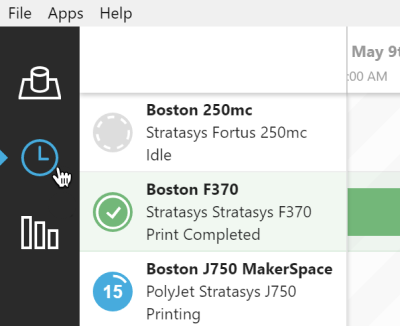

Vous pouvez voir votre travail dans la vue de planification en cliquant ici :
Vous pouvez réorganiser ou supprimer des travaux dans la file d'attente avec le menu contextuel. Cliquez sur l'imprimante pour voir ses niveaux de matériaux.
En savoir plus sur la surveillance et la gestion de votre file d'attente d'impression.
Suivant : Configurer l'accès à distance
*La fonctionnalité d'analyse et de réparation du maillage est fournie par Polygonica by MachineWorks, Ltd. Tous droits d'auteur et marques déposées réservés.
