印刷開始!

この記事は GrabCAD Print を使用した造形の基本的なワークフローについて説明しています。

基本的なワークフローは次のとおりです。

  1. モデルを挿入する
  2. トレイに整理する
  3. プリント設定を調整する
  4. メッシュの問題を確認する
  5. 推定またはプレビューする
  6. [造形] をクリックする
  7. キューを管理する

1

モデルの挿入

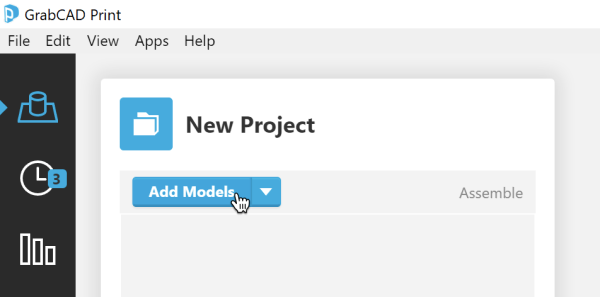

プロジェクトパネルを開き、「モデルの追加」をクリックしていくつかのファイルを取り込みます。

印刷の開始_1_1

ここにもお使いのCADパーツとアセンブリをインポートできます。コンポーネントファイルがアセンブリと同じフォルダにある限り、GrabCAD Printはすべてのコンポーネントファイルを取り込み、トレイに配置します。または、モデルリストの「組み立て済み」チェックボックスを使用して、組み立て済みの状態でアセンブリを印刷します。

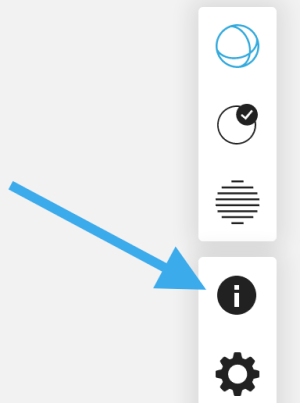

STLやVRMLなどの単位なしのファイル形式をインポートして単位を変更する必要がある場合、そのためのツールはこちらにあります:

印刷の開始_2_1

これが頻繁に発生する場合は、「ファイル>環境設定>単位コントロール」で単位なしのファイルの設定を変更してください。

2

トレイに配置

クリックしてドラッグすることでトレイ上のパーツを移動し、「Orient and Scale」ツールを使用してパーツを必要な位置に設定します。3Dプリンターのベストプラクティスを参照して、パーツをプリント用に設定するためのヒントをご確認ください。

右クリックメニューを使用して、トレイからパーツを削除したり、複製します。

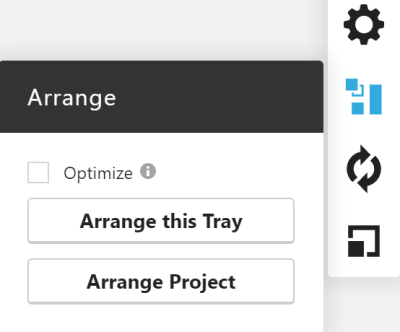

いくつかの調整を行った場合は、「Arrange」ツールにある「Arrange Tray」機能を使用して、トレイ上のパーツをすばやく整列させることができます。

印刷の開始_3_1

1つのトレイに収まりきらないほど多くのパーツを追加した場合、GrabCAD Printは他のトレイへのパーツの配置を開始します。 この動作は、システム環境設定で無効にできます。

GrabCAD Printでモデルを配置する方法の詳細については、こちらをクリックしてください。

3

印刷設定の調整

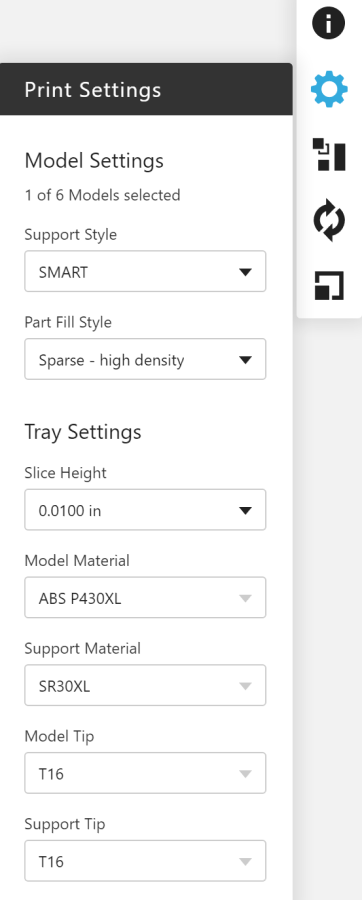

残りのツールは「印刷設定」パネルです。ここでは、インフィルやサポートスタイルなどのモデル関連の設定や、スライスの高さなどのトレイ全体の設定を調整できます。

印刷の開始_4_1

印刷設定の調整について詳しくは、以下をご確認ください:

4

メッシュの問題を確認する

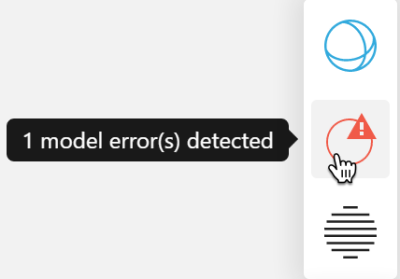

STLモデルを挿入した場合でも、GrabCAD PrintがCADモデルをその場でメッシュに変換した場合でも、モデルのメッシュに開いた面、反転法線、またはその他の技術的な問題がある可能性があります。これは、次のとおりです。

印刷の開始_5_1

メッシュの問題の修復はこれ以上ないほど簡単です!「すべてのモデルを修復」をクリックするだけで、すべてが修正されると、トレイ上のすべてのモデルが半透明になり、それ以上の問題はないことを示します。*

解析モードの詳細を確認してください。

5

見積もりまたはプレビュー

印刷する準備ができたら、ここで造形時間と材料の使用量を見積もることができます:

印刷の開始_6_1

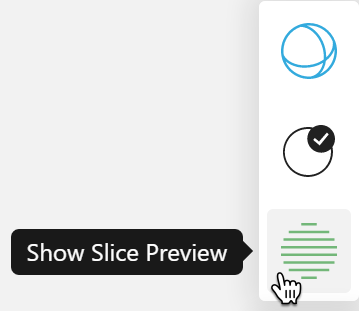

スライスプレビューに進んで、トレイが完了した様子のリアルなレンダリングを確認することもできます。これはFDMプリンターでのみ使用できます。

印刷の開始_7_1

スライスプレビューの詳細を確認してください。

6

「Print」をクリックします!

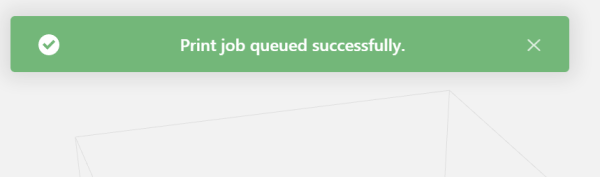

最後に「Print」をクリックして、選択したプリンターのキューにトレイを追加します。

印刷の開始_8_1

7

キューの管理

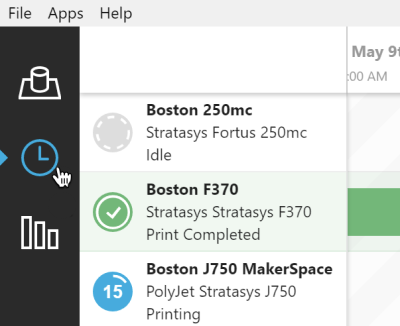

スケジュールビューでジョブを確認するには、こちらをクリックします:

印刷の開始_9_1

右クリックメニューを使用して、キュー内のジョブを並べ替えたり削除できます。プリンターをクリックして、その材料レベルを確認します。

印刷キューの監視と管理の詳細を確認してください。

次に:リモート アクセスを設定する

*メッシュ解析および修復機能は、MachineWorks, Ltd.のPolygonicaによって提供されており、すべての著作権および商標は保護されています。
