Erweiterte Druckvorbereitung mit Insight und Control Center

Für die meisten FDM-Drucker wird zusätzlich zu Insight und Control Center auch GrabCAD Print angeboten. GrabCAD Print enthält bereits großartige Werkzeuge für die Druckvorbereitung und das Druckermanagement, die Insight und Control Center ersetzen, und mit Advanced FDM wurden die Möglichkeiten von GrabCAD Print um weitere Funktionen erweitert, die bisher nur in Insight verfügbar waren. Verwenden Sie diese Tabelle, um zwischen den Softwareangeboten zu unterscheiden, und lesen Sie weiter unten, um mehr über die Verfügbarkeit von Funktionen zu erfahren.

GrabCAD Print Advanced FDM (innerhalb von GrabCAD Print) Insight & Control Center
FDM-Drucker F123-Serie, F770, F900, F3300 und alle Fortus, uPrint und Dimension-Drucker F170, F270, F370, F190 CR, F370 CR, F770, F900, F3300 Fortus 380mc, 380mc CF, 400mc, 450mc und 900mc F370, F370 CR, F770, F900, F3300 und alle Fortus-Drucker
Dateiformate Mehrere native CAD-Formate, STEP, 3MF, STL und andere BREP- und facettierte Dateiformate. Nur Native CAD Nur STL
Zweck Grundlegende Teilevorbereitung und Druckerverwaltung Erweiterte Teilevorbereitung Erweiterte Teilevorbereitung (Insight)

Vergleich von Insight mit GrabCAD Print mit erweitertem FDM

GrabCAD Print bietet bereits ein leistungsfähiges Druckermanagement mit Planansicht und Berichten. Doch mit  Advanced FDM können Sie jetzt den Druck der Teile viel feiner steuern. Es sind jedoch nicht alle Funktionen von Insight in Advanced FDM verfügbar. In den nachstehenden Listen werden die Unterschiede Software-Produkte aufgeführt.

Funktionen, die nur im erweiterten FDM verfügbar sind:

  • Gruppieren – Bearbeiten Sie eine Baugruppe oder ein Teil mit mehreren Körpern, um nur die Teile einzuschließen, die gedruckt werden. Gruppen ermöglichen die Einstellung unterschiedlicher Eigenschaften für jeden Körper.
  • Festlegen von Löchern als selbsttragend
  • Einsätze hinzufügen
  • Verdicken von Flächen
  • Herstellerhinweise

Funktionen aus Insight, die nun im erweiterten FDM verfügbar sind:

  • Körperdicke und Fülldichte – Das erweiterte FDM bietet diese Funktionalität mit viel intuitiveren Steuermöglichkeiten als Insight.
  • Unterschiedliche Füllungen in verschiedenen Abschnitten des Modells – Bei Komponenten in einer Gruppe können Sie mit dem erweiterten FDM Körper und Flächen aus der nativen CAD-Geometrie Ihres Teils auswählen, um abweichende Eigenschaften zuzuweisen. In Insight mussten Sie dazu benutzerdefinierte Gruppen definieren.
  • Kontrolle von Nähten: Anstatt eine bevorzugte Richtung zum Platzieren von Nähten auszuwählen, können Sie mit dem erweiterten FDM eine Seite auswählen, um das Platzieren von Nähten zu vermeiden.
  • Stabilisierungen – Stabilisieren Sie hohe, schmale Modelle, die zum Umfallen neigen.
  • Anker – Verankern Sie lange, dünne Teile, die sich wahrscheinlich wellen.
Funktionen, die nur in Insight verfügbar sind:
  • Drucken mit ST130 (Fortus 450mc und Stratasys F900)
  • Anpassen von Stützen, z. B. das Entfernen von Abschnitten.
  • Die Toolpaths mit benutzerdefinierten Gruppen anpassen
  • Die Kurve eines individuellen Toolpaths manuell bearbeiten
  • Zusätzliche Bauparameter wie z.B.: Rasterbreite, Konturbreite, lichter Abstand zwischen Rastern, lichter Abstand zwischen leichter Teileanordnung, sichtbares Oberflächenfinish, sichtbare Rasterbreite und interne Rasterbreite
  • Nahtkontrolle – Steuerung der Nahtposition für Sätze von Schichtkurven.
Funktionen, die nur in Control Center verfügbar sind:
  • Einfaches Bestellen von Teilen zum Drucken.

Verwenden des erweiterten FDM

Bitte gehen Sie zu diesem Artikel, um loszulegen:  Advanced FDM.

So verwenden Sie Insight mit GrabCAD Print

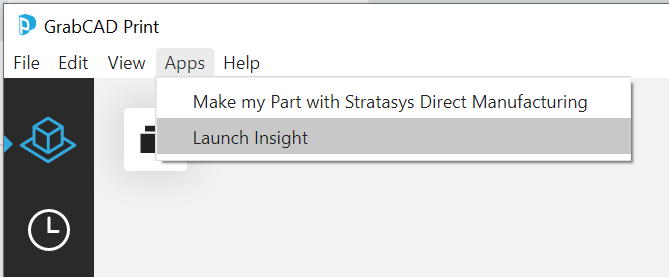

Insight ist in GrabCAD Print enthalten. Sie können es vom Apps-Menü aus öffnen.

Erweiterte Druckvorbereitung mit Insight

  1. In Insight gehen Sie zu Datei > Öffnen und wählen Sie Ihre Datei.
  2. Wenn Sie alle gewünschten Änderungen vorgenommen haben, senden Sie Ihre CMB von Insight an GrabCAD Print, indem Sie die Symbolleistenaktion Build Job in GrabCAD Print wählen.
  3. Oder speichern Sie Ihre Änderungen als CMB. Wählen Sie diese in GrabCAD Print über „Datei > Datei importieren...“ aus. CMB, die Sie gerade gerettet haben.
Einschränkungen für importierte CMB-Dateien:

Die Projekte umfassen nur Modelle oder CMBs. Wenn ein Projekt geöffnet ist und Änderungen enthält, werden Sie aufgefordert, die Änderungen zu speichern oder zu verwerfen oder den CMB-Import zu beenden. CMBs in Projekten müssen denselben Drucker, dasselbe Material, dieselbe Schichthöhe und dieselben Z-Schrumpfungswerte haben. Aus Leistungsgründen werden CMBs in der Modellansicht vereinfacht dargestellt, aber Sie können die tatsächliche Form in der Slice-Vorschau sehen. CMB-Dateien müssen Version 8.9 oder höher sein.

Stratasys F3300 CMB behaviors

CMBs, die aus GrabCAD Print oder Insight für den Stratasys F3300 exportiert werden, können bis zu 4 Material-Setups enthalten (3 Modellmaterialien und 1 Stützmaterial). Wenn CMBs in GrabCAD Print importiert werden, wird das Material-Setup erstellt.

Rules for importing CMBs:

  • All CMBs share a base material (e.g. ASA)
  • Alle Materialien haben die gleiche Schichthöhe (z. B. 0,2500 mm)
    Ausnahme: Ein Modell mit einfacher Höhe kann ein Infill mit doppelter Höhe aus demselben Material aufweisen.
  • Wenn das CMB mit der aktuellen Materialeinstellung übereinstimmt, wird es hinzugefügt
    Beispiel: 0,2500 mm ASA Black CMB kann einer Materialeinrichtung mit 0,2500 mm ASA Black hinzugefügt werden.
  • Beispiel: 0,2500 mm ASA White CMB kann einer Materialeinrichtung mit 0,2500 mm ASA Black hinzugefügt werden.
  • Bei voller Materialeinrichtung (mit 4 Materialien), entsteht bei CMBs, durch die ein Material hinzugefügt wird, ein Konflikt.
    Beispiel: 0,2500 mm ASA Ivory CMB kann nicht einer Materialeinrichtung mit 0,2500 mm ASA Black, ASA White und ASA Red hinzugefügt werden. Dadurch kommt ein Konflikt zustande. Diese Einrichtung umfasst bereits 4 Materialien (einschließlich des Stützmaterials SR35). ASA Elfenbein wäre ein fünftes Material.

Verwenden von Control Center

  1. Verwenden Sie in GrabCAD Print die Option „Datei“ > „Exportieren als...“, oder drücken Sie Strg+Umschalt+E, um eine CMB-Datei zu exportieren. Sie können auch eine CMB aus einem Datei-Explorer in die Modellansicht ziehen.
  2. Wählen Sie in Control Center „Datei“ > „Öffnen“ aus, und wählen Sie das CMB aus.
