Configurazione del dispositivo Shield

Sommario

Panoramica del prodotto

Stampanti supportate

Software compatibile

Software di gestione

Elenco dei componenti chiave

Viste del dispositivo Shield

Montaggio di Shield

Installazione di Shield

Modifica dell'indirizzo IP della stampante

Trasferimento di Shield tra stampanti

Risoluzione dei problemi di Shield

Reset dello Shield

ACDC Adapters and other Regulatory Information

Certificazioni

Panoramica del prodotto

Shield è un dispositivo dedicato alla sicurezza industriale sviluppato da Stratasys, che isola le stampanti Stratasys dalla rete, monitora il traffico di rete e applica misure di sicurezza per proteggere la stampante, funzionando come una protezione di rete dedicata per gli asset collegati.

Si tratta di un innovativo dispositivo di rete autonomo e portatile che fornisce una connettività altamente protetta per risorse fisiche di alto valore (come le stampanti Stratasys) utilizzate in settori industriali verticali quali produzione, impianti intelligenti, agricoltura ed energia. Lo Shield protegge la stampante dagli attacchi provenienti dalla rete e protegge la rete dagli attacchi provenienti da un asset potenzialmente compromesso, isolando e difendendo entrambe le parti.

L'implementazione di Shield non richiede modifiche o cambiamenti di configurazione alla stampante e non ha alcun impatto sulle operazioni del cliente o su altre misure di sicurezza. Integra le misure di sicurezza esistenti, offrendo una difesa in profondità.


Stampanti supportate

Lo Shield supporta le stampanti 3D Stratasys FDM e PolyJet e può essere collegato ai seguenti modelli.

Tecnologia di stampa Famiglia stampante Modello stampante
FDM Serie F123 F120, F170, F270, F370, F770

Serie F123CR F190CR, F370CR

Fortus Fortus 360mc Small, Fortus 360mc Large, Fortus 380mc, Fortus 380mc Carbon Fiber Edition, Fortus 400mc, Fortus 450mc, Fortus 900mc, F900
PolyJet Serie J3/J5 Stratasys J3 DentaJet, Stratasys J35 Pro, Stratasys J5 DentaJet, Stratasys J5 MediJet, Stratasys J55 Prime, Stratasys J55 Pro

Serie J7/J8 Stratasys J700 Dental, Stratasys J720 Dental, Stratasys J735, Stratasys J750, Stratasys J750 Digital Anatomy, Stratasys J850,Stratasys J826 Prime, Stratasys J835 Prime, Stratasys J850 Digital Anatomy, Stratasys J850 Prime, Stratasys J850 Prime FabriX, Stratasys J850 Pro, Stratasys J850 TechStyle

J4100 J4100

Il trasferimento di uno Shield da una stampate a un'altra è descritto nella sezione Spostamento degli Shield tra le stampanti.

Software compatibile

Il seguente software Stratasys è compatibile con Shield:

  • GrabCAD Print desktop (sia Standard che Pro)
  • GrabCAD Print Server
  • GrabCAD Control (tramite GrabCAD Print Server)
  • Control Center
  • API di connettività della stampante GrabCAD

Gestione Shield

Uno Shield viene gestito tramite GrabCAD Print desktop quando si è in possesso di una licenza GrabCAD Streamline Pro valida.

È possibile gestire più Shield contemporaneamente o da diverse installazioni desktop di GrabCAD Print.

Qualsiasi aggiornamento di uno Shield verrà fornito insieme a una nuova versione desktop di GrabCAD Print, compresi il firmware e il software dello Shield.

Uno Shield non si connetterà mai a Internet per scaricare gli aggiornamenti.

GrabCAD Print desktop will determine if a Shield is in need of an update and will push the update automatically to the Shield, no action from the side of the user is needed.

Elenco dei componenti chiave

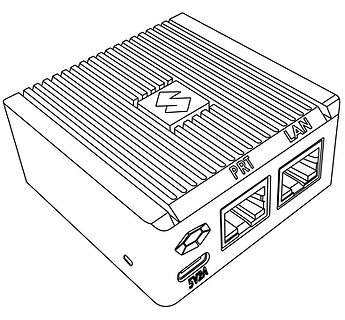

  1. Dispositivo Shield x 1
    Configurazione del dispositivo Shield 19 Step 5_4x

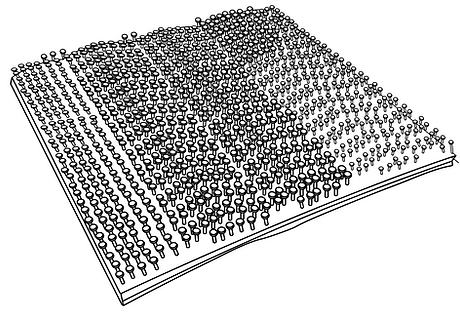

  1. Cuscinetti in velcro x 2 (1 cuscinetto già attaccato allo Shield)
    Configurazione del dispositivo Shield 2 Step 6_4x

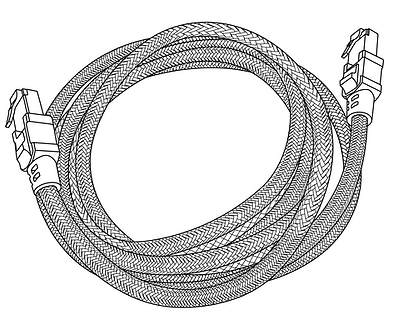

  1. Cavo Ethernet (per collegare la stampante allo Shield) x1
    Configurazione del dispositivo Shield 3 Step 1_4x

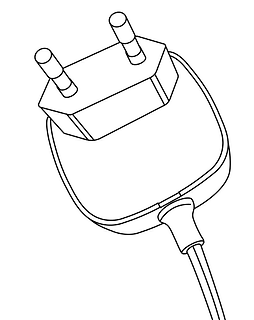

  1. Adattatore di alimentazione EU, 5 V/2 A con connettore USB di tipo C x 1
    Configurazione del dispositivo Shield 4 Step 1_4x 2

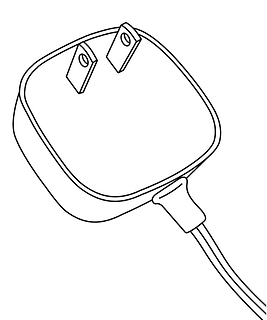

  1. Adattatore di alimentazione US, 5 V/2 A con connettore USB di tipo C x 1
    Configurazione del dispositivo Shield 5 Step 2_4x 1

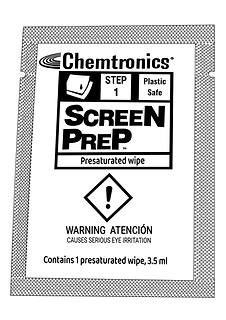

  1. Panno impregnato (umido) per la preparazione del montaggio x 1
    Configurazione del dispositivo Shield 6 Artboard 1_4x 11

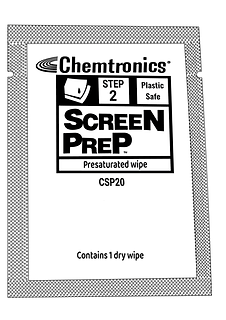

  1. Panno asciutto per la preparazione del montaggio x 1
    Configurazione del dispositivo Shield 7 Artboard 2_4x 4

Viste del dispositivo scudo

Configurazione del dispositivo Shield 8 Artboard 2_4x 2 1

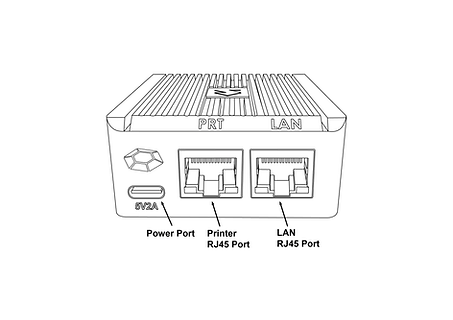

Vista anteriore

Configurazione del dispositivo Shield 9 Artboard 1_4x 2 1

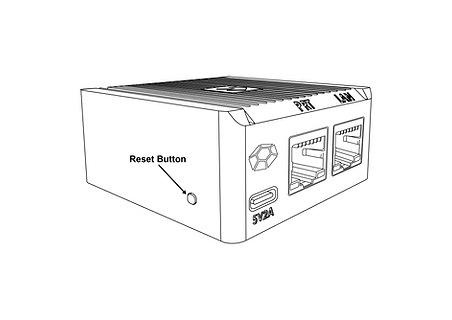

Vista sinistra

Configurazione del dispositivo Shield 10 Artboard 3_4x 2 1

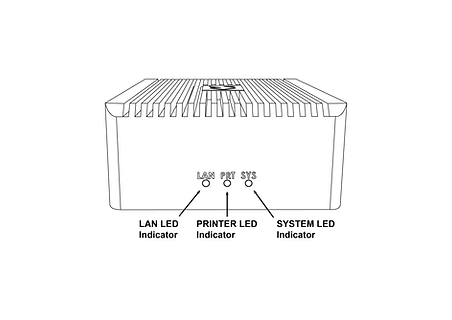

Vista posteriore

Montaggio dello Shield

Completare tutti i passaggi specificati nella sezione Installazione dello Shield prima di montarlo.

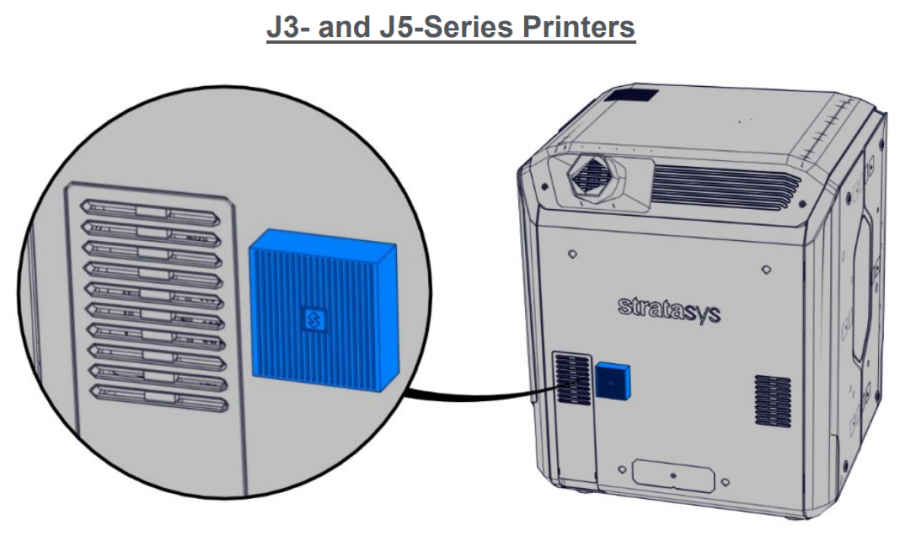

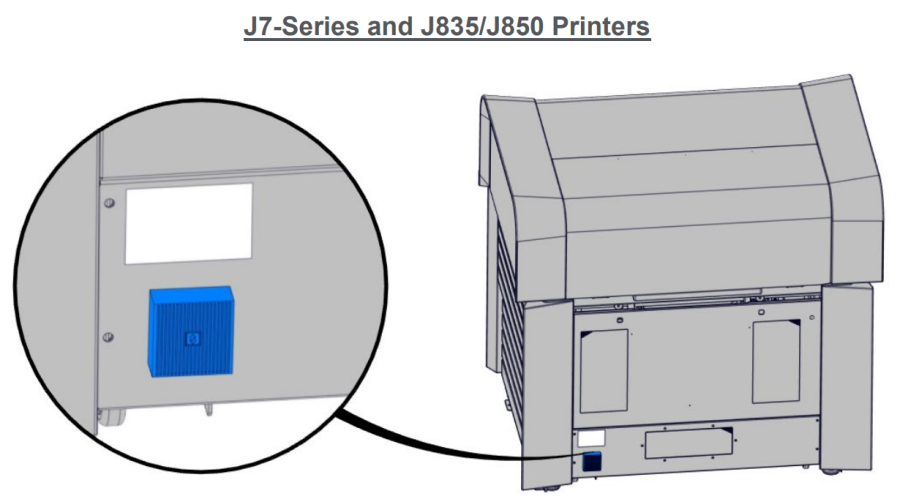

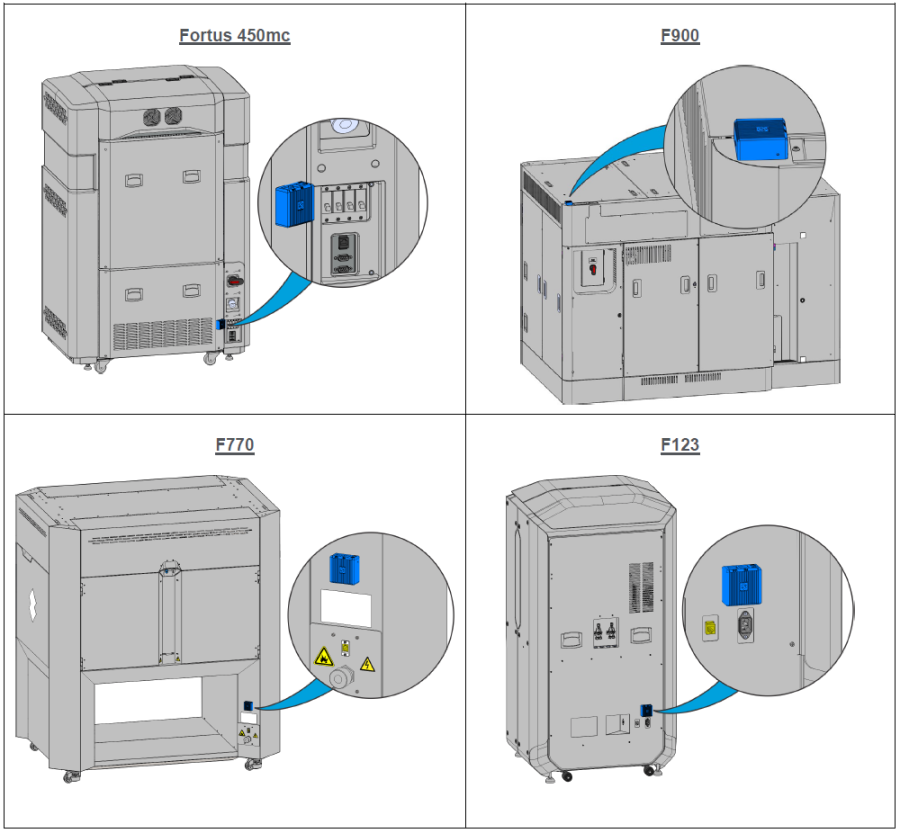

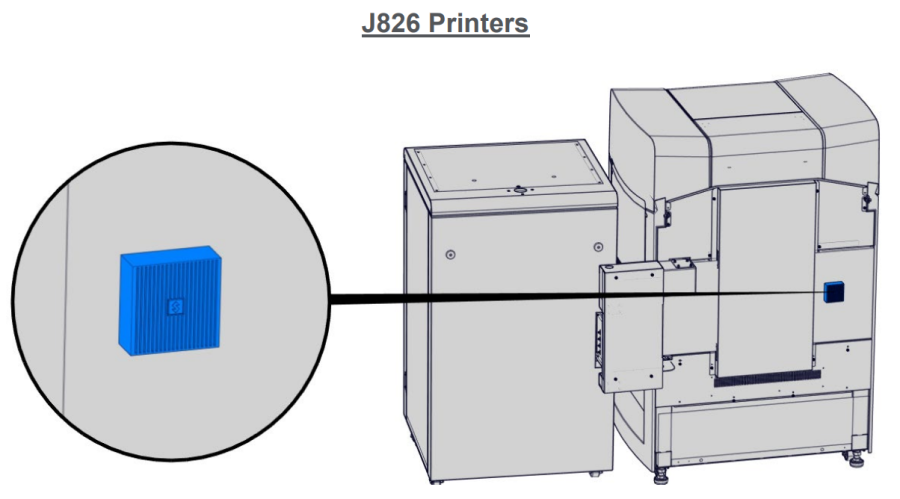

  1. Selezionare una posizione di montaggio specifica sulla parte superiore o laterale della stampante, come mostrato nelle immagini sottostanti. Se non riesci a trovarlo, contatta l'assistenza clienti.
  2.
    Configurazione del dispositivo Shield 11 file-ujscevTgyw
    Configurazione del dispositivo Shield 12 file-FdurFY2nq2
    Configurazione del dispositivo Shield 13 file-jbsI3bLmsm
    Configurazione del dispositivo Shield 14 file-tLfHBXTw9A

  3. Utilizzando il panno impregnato (umido) in dotazione, pulire l'area di montaggio designata assicurandosi di rimuovere tutta la polvere e altri residui.
  4. Utilizzando la salvietta asciutta in dotazione (con l'etichetta "STEP 2"), asciugare accuratamente l'area di montaggio designata.
  5. Staccare la striscia protettiva trasparente dal velcro in dotazione e farla aderire alla posizione di montaggio designata.
  6. Applicando una pressione moderata, fissare lo Shield nel punto designato, fino a quando entrambe le coppie di velcro non saranno unite. Verificare che i cuscinetti in velcro siano fissati saldamente (su tutta la superficie).

Installazione dello Shield

Completare tutti i passaggi specificati nella sezione "Installazione dello Shield" prima di montarlo

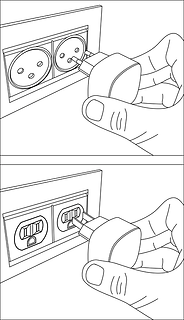

  1. Selezionare l'adattatore di alimentazione dello Shield da 5 V/2 A adatto alla propria regione (EU o US) e collegarlo a una presa elettrica standard. Se il tuo Paese non supporta nessuno degli adattatori, dovresti acquistare localmente un adattatore USB-C compatibile da 5 V, 2 A. Il dispositivo non può essere alimentato dalle porte USB delle stampanti Stratasys dotate di tali porte.
    Configurazione del dispositivo Shield15 Step 2_4x

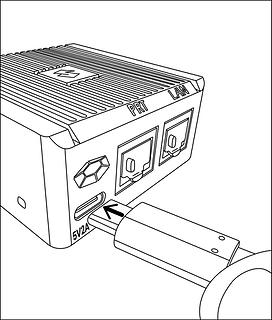

  1. Collegare il connettore Type-C (l'altra estremità dell'adattatore di alimentazione) alla porta di alimentazione etichettata con 5V2A
    Configurazione del dispositivo Shield16 Step 3_4x

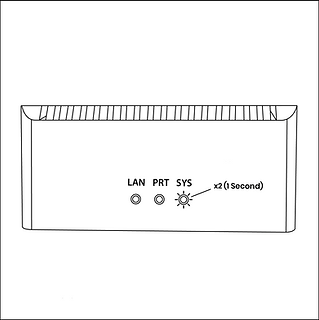

  1. Attendere che il LED SYS posteriore inizi a lampeggiare due volte ogni secondo. Ora il dispositivo è acceso e avviato.

    NON rimuovere il cavo di alimentazione mentre il sistema è in fase di avvio.
    Configurazione del dispositivo Shield 17 Step 4_4x

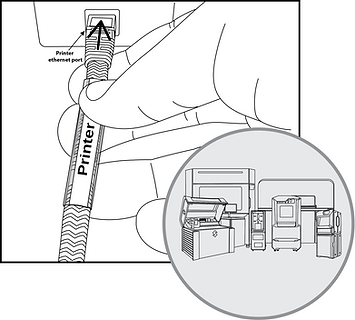

  1. Collegare il cavo Ethernet in dotazione alla porta Ethernet della stampante. (Se la stampante ha già un cavo Ethernet collegato, sarà necessario scollegarlo prima di eseguire questo passaggio). A questo punto, la stampante perderà temporaneamente la connettività nelle app GrabCAD.
    Configurazione del dispositivo Shield18 Artboard 3_4x 4

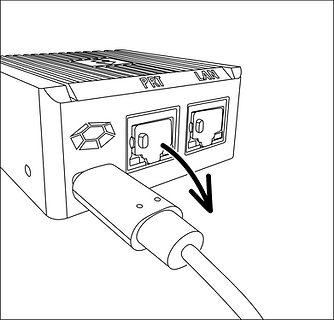

  1. Rimuovere la copertura blu antipolvere dalla porta PRT del dispositivo Shield. Prendi l'altra estremità del cavo Ethernet (già collegato alla porta Ethernet della stampante) e collegala alla porta PRT dello shield.
    Configurazione del dispositivo Shield1 Fase 5_4x
    Configurazione del dispositivo Shield20 Artboard 4_4x 1

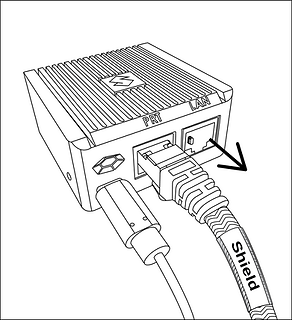

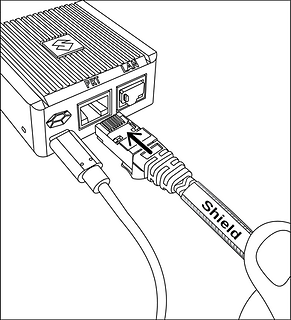

  1. Rimuovere la copertura protettiva nera antipolvere dalla porta LAN e collegare il cavo di rete esistente (che era collegato alla stampante e scollegato nella Fase 4) alla porta LAN del dispositivo Shield.
    Configurazione del dispositivo Shield21 Artboard 5_4x 1
    Configurazione del dispositivo Shield22 Fase 9_4x

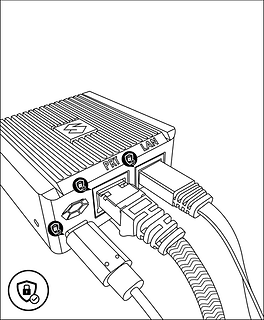

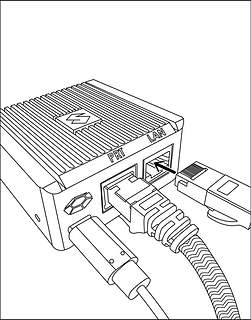

  1. Il dispositivo Shield è ora connesso alla rete e la stampante è connessa al dispositivo Shield. Verificare che tutte e tre le spine siano fissate saldamente in posizione. Cavi allentati o non fissati correttamente possono causare problemi di connettività.
    Configurazione del dispositivo Shield23 Fase 10_4x

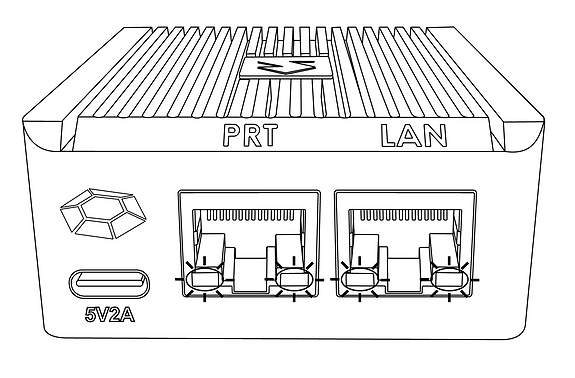

  1. Assicurarsi che la stampante sia accesa e verificare che le spie della porta Ethernet Shield siano attive.
    Configurazione del dispositivo Shield24 file-EcOeSQ9rM4
  1. In 3 minuti, la stampante dovrebbe essere rilevabile per essere aggiunta a GrabCAD Print.

    L'indirizzo IP da utilizzare è quello della stampante, lo Shield è trasparente e non avrà un proprio indirizzo IP.

    The Shield Installation is now complete.

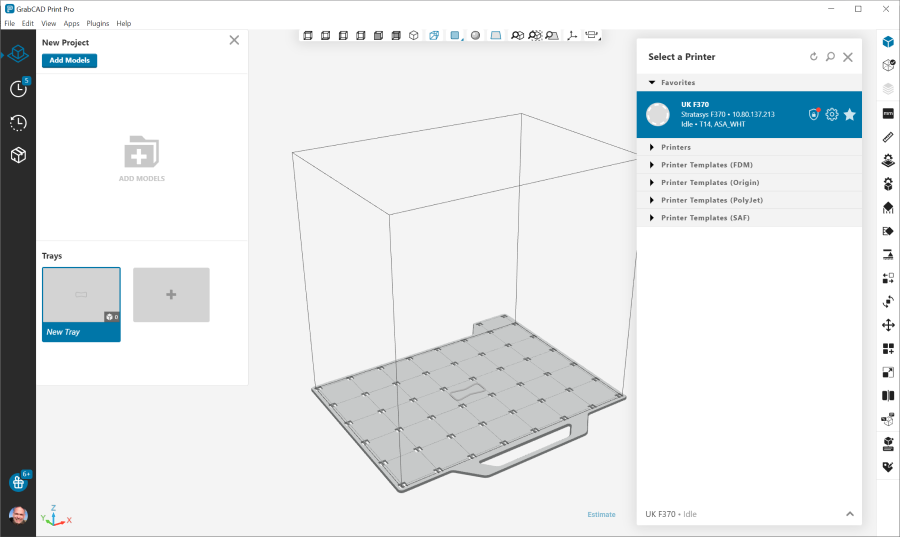

  2. Una volta rilevato uno Shield per una stampante, GrabCAD Print mostrerà una piccola icona a forma di Shield accanto alla stampante.
    Configurazione del dispositivo Shield25 file-muiHxi3xDj

  3. Le impostazioni della stampante mostreranno le informazioni di configurazione di Shield e se il suo firewall è operativo.

    Il punto rosso sullo scudo indica che il firewall ha rilevato del traffico di rete non necessario per il normale funzionamento della stampante e che viene bloccato per raggiungere (in entrata) o lasciare (in uscita) la stampante.
    Configurazione del dispositivo Shield26_1

Modifica dell'indirizzo IP della stampante

Quando si utilizza un indirizzo IP dinamico, la stampante riceverà un indirizzo IP da un server DHCP. Questo IP è "assegnato" per un periodo di tempo limitato e scadrà. Un valore tipico è 24 ore.

Quando il contratto di leasing deve essere rinnovato, la stampante può ricevere lo stesso indirizzo IP (l'amministratore di rete può organizzarsi in tal senso) o un indirizzo IP diverso.

Quando si utilizza un indirizzo IP statico per una stampante, può capitare che questo debba essere modificato.

Inserisci il nuovo indirizzo IP nel software collegato alla stampante e Shield continuerà a funzionare.

Quando la stampante è configurata per trasmettere il suo indirizzo IP non è necessario intervenire.

Trasferimento di Shield tra stampanti

Quando uno Shield appena uscito di fabbrica o sottoposto a reset di fabbrica viene collegato per la prima volta a una stampante, GrabCAD Print desktop individua la tecnologia della stampante (FDM o PolyJet) inviando allo Shield la configurazione appropriata per quella tecnologia.

Da quel momento in poi lo Shield può essere collegato liberamente ad altre stampanti della stessa tecnologia.

Se è necessario collegare uno Shield a una stampante di tecnologia diversa, occorre effettuare prima un reset della configurazione.

Risoluzione dei problemi di Shield

Quando uno Shield viene collegato a una stampante seguendo le istruzioni nella sezione Installazione Shield, ma non viene visualizzato in GrabCAD Print, è possibile fare quanto segue.

  • Per aiutare l'assistenza clienti di GrabCAD a diagnosticare il problema, invia un messaggio attraverso lo strumento di feedback integrato nel desktop di GrabCAD Print alla voce "Help >Feedback sul software. Assicurarsi che l'opzione per includere i file di registro sia selezionata. Descrivi il tuo problema e clicca su "Invia".
  • In precedenza, lo Shield era collegato a una stampante dotata di una tecnologia diversa. Per informazioni su come risolvere il problema, consulta la sezione Trasferimento di Shield tra stampanti .
  • Il cavo di rete nello Shield o dallo Shield alla stampante è difettoso. Per risolvere il problema, sostituire i cavi.
  • Assegna un indirizzo IP statico alla stampante anziché un indirizzo dinamico tramite DHCP.
  • Come ultima risorsa, esegui un ripristino delle impostazioni di fabbrica.

Se i problemi persistono, contatta l'assistenza clienti di GrabCAD per far sostituire lo Shield.


Reset Shield

È possibile resettare uno Shield premendo il pulsante di reset situato di lato sullo Shield.

Quando si preme il pulsante di reset, il LED LAN (LED centrale sulla parte anteriore) inizia a lampeggiare con una luce verde.

Sono disponibili le seguenti operazioni:

  • Reset configurazione: dopo 5 secondi il LED LAN smetterà di lampeggiare e avrà una luce verde fissa, mentre il LED WAN (LED sinistro) inizierà a lampeggiare in verde. Se a questo punto si rilascia il pulsante, la configurazione verrà ripristinata. A partire da ora Shield può essere collegato a una stampante alimentata da qualsiasi tecnologia supportata.
  • Reset di fabbrica: dopo 10 secondi dalla pressione del pulsante di reset, entrambi i LED LAN e WAN saranno verdi fissi. Se da questo momento in poi il pulsante viene rilasciato, il sistema verrà ripristinato alle impostazioni di fabbrica. Sia il LED LAN che quello WAN rimarranno costantemente verdi fino al termine della procedura.
    Configurazione del dispositivo Shield27 file-7HaOsQMVsi

Adattatori CA/CC e altre informazioni normative

Modello: MKA-0502000H (USA) o MKA-0502000HEUD (UE)

Input: 100-240 V~, 50/60 Hz, 0,4 A.

Prodotto in Cina

Produttore: Shenzhen Merryking Electronics Co., Ltd.

8F, Edificio A, Tianyang 2n Road, Oriental Community, Songgang Street, Distretto di Bao'an, Città di Shenzhen, 518105 Guangdong, Repubblica Popolare Cinese Cina

Configurazione del dispositivo Shield29 Screenshot 2023-12-24 101753

L'utilizzo del prodotto è soggetto alle linee guida del produttore che possono essere consultate qui.

Certificazioni

Visualizza le certificazioni di conformità e sicurezza dello Shield qui.

Contattare print@grabcad.com per qualsiasi problema relativo all'installazione o security@grabcad.com per qualsiasi dubbio o domanda relativa alla sicurezza.
