    设置防护盾设备

    目录

    产品概述

    支持的打印机

    兼容软件

    管理软件

    关键组件清单

    防护盾设备视图

    安装防护盾

    防护盾安装

    更改打印机 IP 地址

    在打印机之间移动防护盾

    防护盾故障排查

    重置防护盾

    交流/直流适配器和其他监管信息

    认证信息

    产品概述

    防护盾是 Stratasys 开发的一款专用的工业安全设备，它将 Stratasys 打印机与网络隔离，监控网络流量并采取安全措施来保护打印机，充当连接资产的专用网络防护装置。

    防护盾是一款创新的、独立运作的、手掌大小的网络设备，为制造业、智慧工厂、农业及能源等工业垂直领域中部署的高价值实体资产（如 Stratasys 打印机）提供高度安全的连接。它保护打印机免受来自网络的攻击，并通过隔离和防御两端来保护网络免受可能被入侵资产的攻击。

    部署防护盾不需要对打印机进行任何修改或配置更改，也不会影响客户操作或其他安全措施。它补充了现有的安全措施，提供深度防御。


    支持的打印机

    防护盾支持 Stratasys FDM 和 PolyJet 3D 打印机，可以连接到以下型号。

    打印技术 打印机系列 打印机型号
    FDM F123 系列 F120、F170、F270、F370、F770

    		F123CR 系列 F190CR、F370CR

    		Fortus Fortus 360mc Small、Fortus 360mc Large、Fortus 380mc、Fortus 380mc 碳纤维版、Fortus 400mc、Fortus 450mc、Fortus 900mc、F900
    PolyJet J3/J5 系列 Stratasys J3 DentaJet、Stratasys J35 Pro、Stratasys J5 DentaJet、Stratasys J5 MediJet、Stratasys J55 Prime、Stratasys J55 Pro

    		J7/J8 系列 Stratasys J700 Dental、Stratasys J720 Dental、Stratasys J735、Stratasys J750、Stratasys J750 Digital Anatomy、Stratasys J850、Stratasys J826 Prime、Stratasys J835 Prime、Stratasys J850 Digital Anatomy、Stratasys J850 Prime、Stratasys J850 Prime FabriX、Stratasys J850 Pro、Stratasys J850 TechStyle

    		J4100 J4100

    在打印机之间移动防护盾部分描述了如何在打印机之间移动防护盾。

    兼容软件

    以下 Stratasys 软件与防护盾兼容：

    • GrabCAD Print 桌面版（标准版和专业版）
    • GrabCAD Print Server
    • GrabCAD Control（通过 GrabCAD Print Server）
    • Control Center
    • GrabCAD 打印机连接 API

    管理防护盾

    在拥有有效的 GrabCAD Streamline Pro 许可证后，可通过 GrabCAD Print 桌面版管理防护盾。

    可同时或从不同的 GrabCAD Print 桌面版管理多个防护盾。

    对防护盾的任何更新都将与新的 GrabCAD Print 桌面版本捆绑在一起，包括固件和防护盾软件。

    防护盾永远不会连接到 Internet 来获取更新。

    GrabCAD Print 桌面版将确定防护盾是否需要更新，并自动将更新推送到防护盾，用户无需执行任何操作。

    关键组件清单

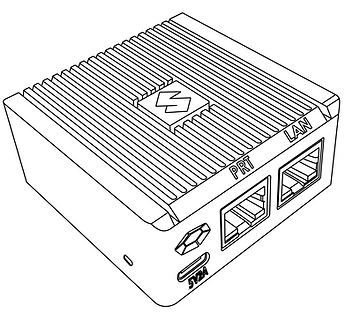

    1. 防护盾设备 X 1
      设置防护盾设备 19 步骤 5_4x

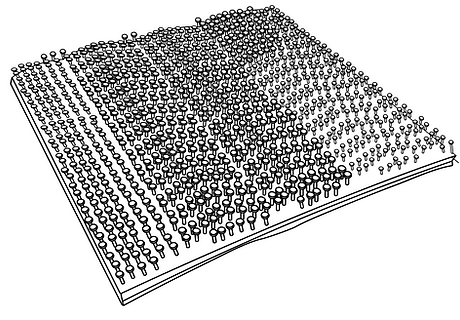

    1. 魔术贴垫 2 片（1 片已预先黏贴到防护盾上）
      设置防护盾设备 2 步骤 6_4x

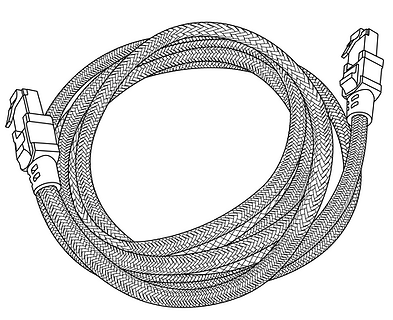

    1. 以太网线缆（用于将打印机连接到防护盾）1 根
      设置防护盾设备 3 步骤 1_4x

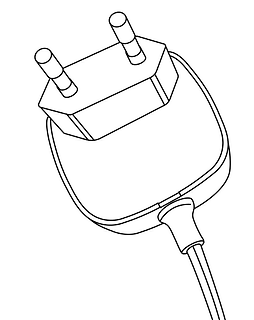

    1. 欧盟电源适配器，5V/2A，带 USB Type-C 接口 1 个
      设置防护盾设备 4 步骤 1_4x 2

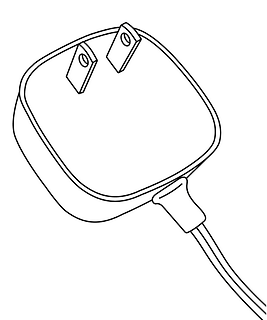

    1. 美国电源适配器，5V/2A，带 USB Type-C 接口 1 个
      设置防护盾设备 5 步骤 2_4x 1

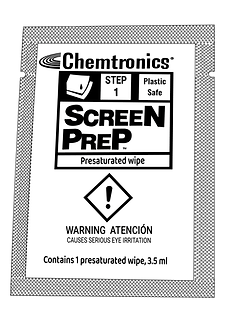

    1. 安装准备用湿纸巾 1 片
      设置防护盾设备 6 画板 1_4x 11

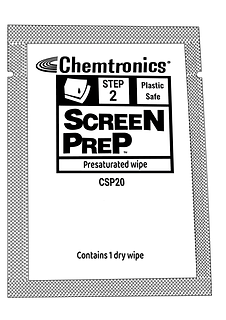

    1. 用于安装准备的干纸巾 1 片
      设置防护盾设备 7 画板 2_4x 4

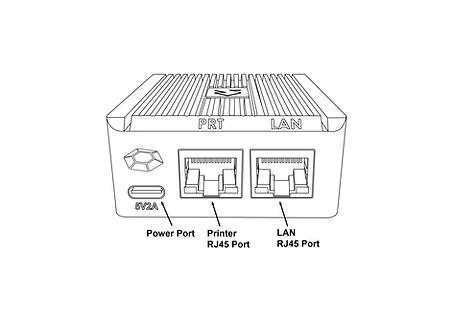

    防护盾设备视图

    设置防护盾设备 8 画板 2_4x 2 1
    前视图

    设置防护盾设备 9 画板 1_4x 2 1
    左视图

    设置防护盾设备 10 画板 3_4x 2 1

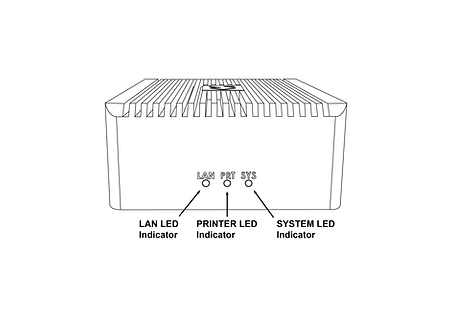

    后视图

    防护盾安装

    安装防护盾之前，请完成防护盾安装部分中指定的所有步骤。

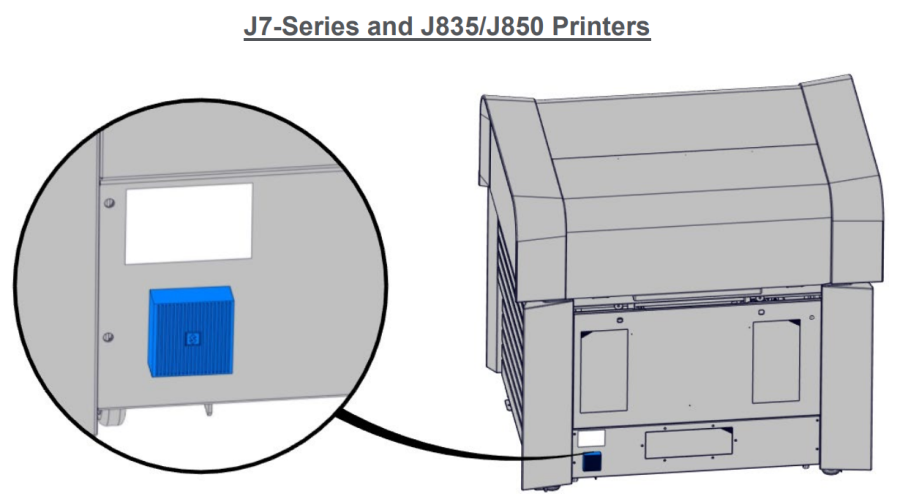

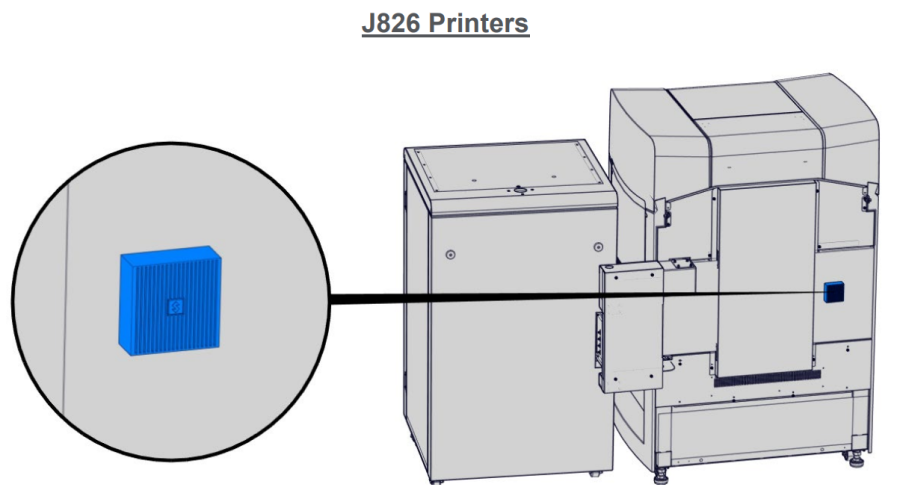

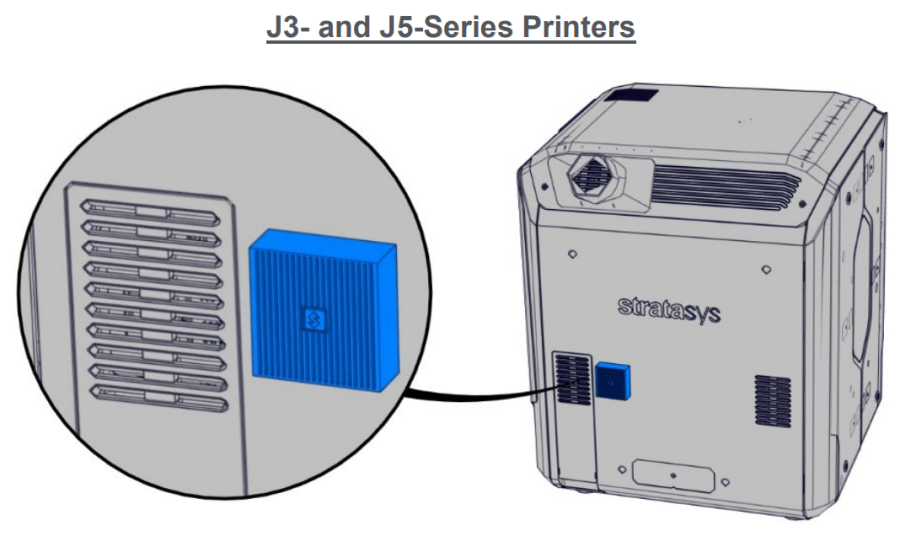

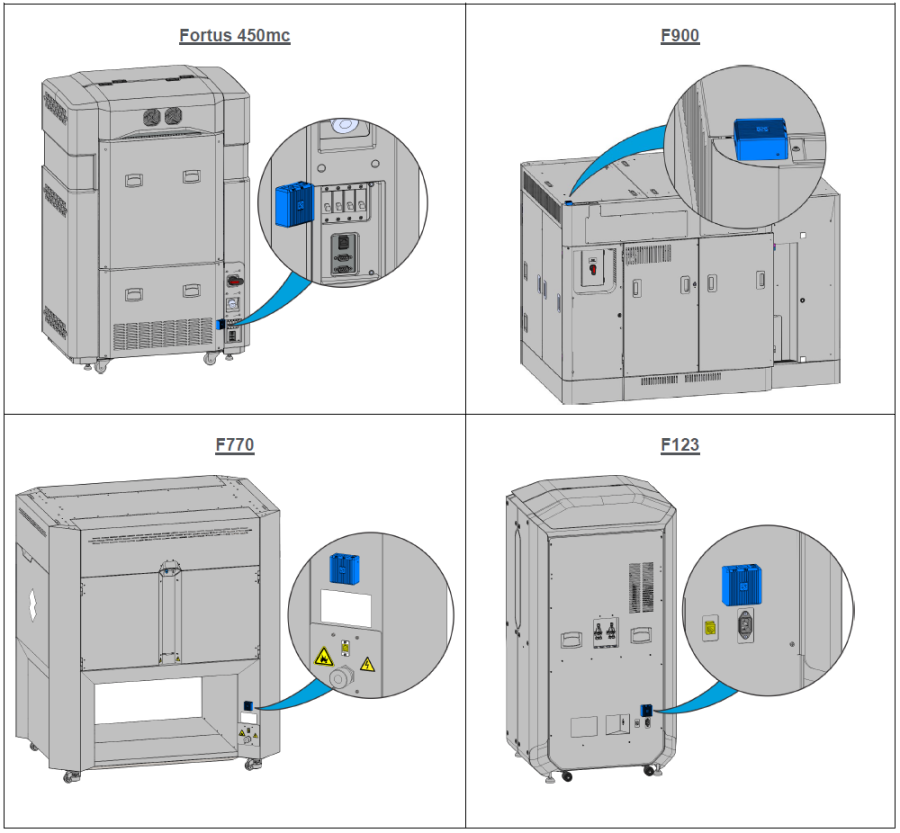

    1. 选择打印机顶部或侧面的特定安装位置，如下图所示。如果您找不到该位置，请联系客户支持。

    2.
      设置防护盾设备 11 file-ujscevTgyw
      设置防护盾设备 12 file-FdurFY2nq2
      设置防护盾设备 13 file-jbsI3bLmsm
      设置防护盾设备 14 file-tLfHBXTw9A

    3. 使用随附的湿纸巾清洁指定的安装区域，确保清除所有灰尘和其他残留物。
    4. 使用随附的干纸巾（标有“STEP 2”）彻底擦干指定的安装区域。
    5. 撕下随附的魔术贴上的保护透明条，并将其粘贴到指定的安装位置。
    6. 施加适度压力，将防护盾固定到指定位置，直到两对魔术贴粘在一起。请检查魔术贴垫是否牢固固定（整个表面区域）。

    防护盾安装

    安装防护盾之前，请完成“防护盾安装”部分中指定的所有步骤

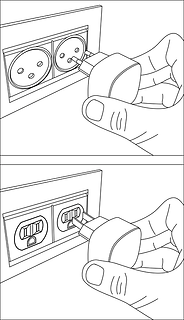

    1. 选择适合您所在地区（欧盟或美国）的 5V/2A 防护盾电源适配器，并将提供的 5V/2A 防护盾电源适配器连接到标准电源插座。如果您所在的国家/地区不支持这两款适配器，则应在当地购买兼容的 5V、2A、USB-C 适配器。该设备不能通过 Stratasys 打印机上的 USB 端口供电。
      设置防护盾设备 15 步骤 2_4x

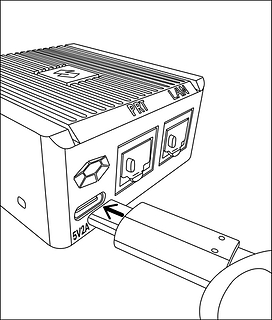

    1. 将 Type C 接头（电源适配器的另一端）连接到标有 5V2A 的电源端口。
      设置防护盾设备 16 步骤 3_4x

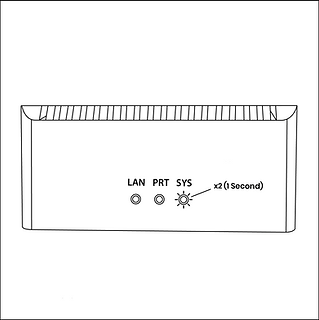

    1. 等待背面的 SYS LED 开始每秒闪烁两次。设备现已开机并启动。

      请勿在系统启动时拔下电源线。
      设置防护盾设备 17 步骤 4_4x

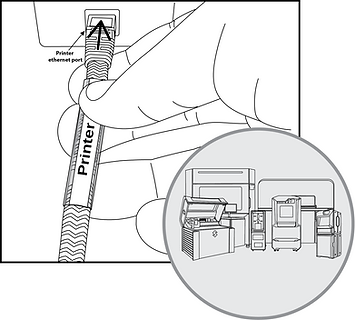

    1. 将随附的以太网线缆插入打印机的以太网端口。（如果打印机已插入以太网电缆，则需要在执行此步骤之前拔下电缆）。此时，打印机将暂时断开与 GrabCAD 应用的连接。
      设置防护盾设备 18 画板 3_4x 4

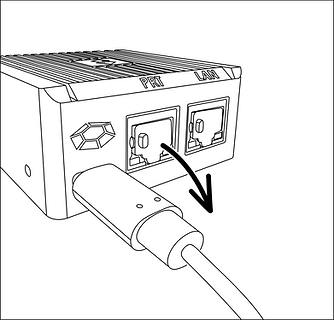

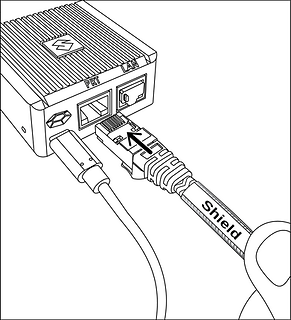

    1. 从防护盾设备上的 PRT 端口取下蓝色防尘罩。拿起以太网电缆（已插入打印机的以太网端口）的另一端，然后将其插入防护盾的 PRT 端口。
      设置防护盾设备步骤 5_4x
      设置防护盾设备 20 画板 4_4x 1

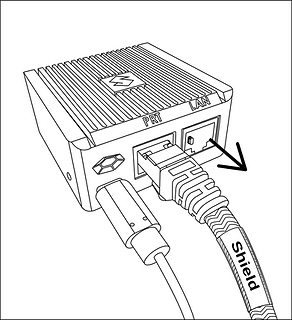

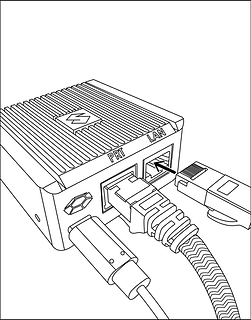

    1. 从 LAN 端口取下黑色防尘罩，将现有网线（已连接到打印机，在步骤 4 中拔下）连接到防护盾的 LAN 端口。
      设置防护盾设备 21 画板 5_4x 1
      设置防护盾设备 22 步骤 9_4x

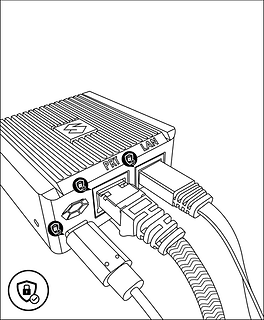

    1. 防护盾设备现已连接到您的网络，您的打印机也已连接到防护盾设备。确认所有三个插头都固定到位。线缆松动或不牢固可能会导致连接问题。
      设置防护盾设备 23 步骤 10_4x

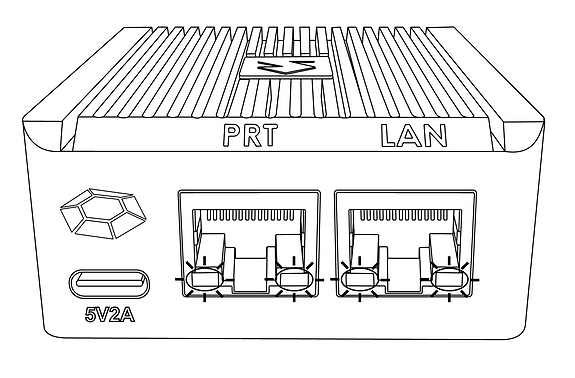

    1. 确保打印机已打开，并验证防护盾的以太网端口指示灯是否亮起。
      设置防护盾设备 24 file-EcOeSQ9rM4

    1. 3 分钟后，您的打印机应该可以被发现/可添加到 GrabCAD Print 中。

      要使用的 IP 地址是打印机的 IP 地址，防护盾是透明的，不会有自己的 IP 地址。

      防护盾现在安装完毕。

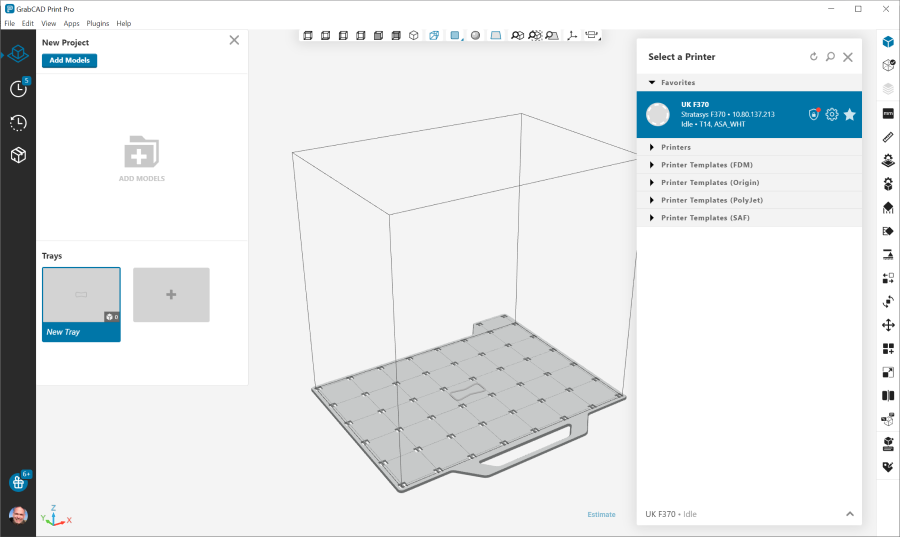

    2. 检测到打印机的防护盾后，GrabCAD Print 将在打印机旁边显示一个小防护盾图标。
      设置防护盾设备 25 file-muiHxi3xDj

    3. 打印机的设置将显示防护盾配置信息以及其防火墙是否正常运行。

      防护盾上的红点表示防火墙已检测到正常打印机操作所不需要的网络流量，并阻止其到达（入站）或离开（出站）打印机。
      设置防护盾设备 26_1

    更改打印机 IP 地址

    使用动态 IP 地址时，打印机将从 DHCP 服务器接收 IP 地址。此 IP 的“租用”期限有限，将会过期。典型值为 24 小时。

    当需要续租时，打印机可能会获得相同的 IP 地址（网络管理员可以安排）或不同的 IP 地址。

    当打印机使用静态 IP 地址时，有时可能会需要更改该地址。

    在连接到打印机的软件中输入新的 IP 地址，防护盾将继续运行。

    当打印机被配置为广播其 IP 地址时，无需任何操作。

    在打印机之间移动防护盾

    当出厂防护盾或恢复出厂设置后的防护盾首次连接到打印机时，GrabCAD Print 桌面版将确定该打印机的打印技术（FDM 还是 PolyJet），并将适用于该技术的配置推送到防护盾。

    此后，该防护盾就可以自由地连接到采用相同技术的其他打印机了。

    如果此防护盾需要连接到采用不同技术的打印机，则需要先重置配置。

    防护盾故障排查

    如果按照防护盾安装部分中的说明将防护盾连接到打印机后，防护盾未出现在 GrabCAD Print 中，可以执行以下操作。

    • 要允许 GrabCAD 客户支持协助诊断问题，请通过 GrabCAD Print 桌面版中的内置反馈工具提交消息，路径为“帮助”>“提供软件反馈”。确保选中包含日志文件的选项。描述您的问题，然后单击“发送”。
    • 防护盾以前连接到采用不同技术的打印机。请参阅在打印机之间移动防护盾部分，了解补救步骤。
    • 插入防护盾或从防护盾到打印机的网线出现故障。更换线缆以解决问题。
    • 为打印机分配静态 IP 地址，而不是通过 DHCP 分配动态地址。
    • 作为最后的手段，执行恢复出厂设置。

    如果问题仍然存在，请与 GrabCAD 客户支持联系，更换您的防护盾。


    重置防护盾

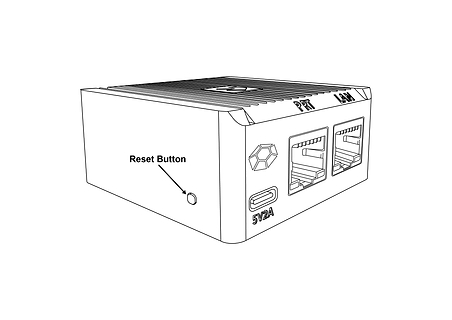

    可以通过按防护盾侧面的“重置按钮”来重置防护盾。

    按下重置按钮后，LAN LED 指示灯（正面中间的 LED 指示灯）将开始呈绿色闪烁。

    可执行以下操作：

    • 配置重置：5 秒后，LAN LED 将停止闪烁并持续呈绿色亮起，WAN LED（左侧 LED）将开始呈绿色闪烁 - 如果此时松开按钮，则配置将被重置。防护盾现在可以连接到采用任何受支持技术的打印机。
    • 恢复出厂设置：按下重置按钮 10 秒后，LAN 和 WAN LED 将持续呈绿色亮起 - 如果此时松开按钮，系统将重置为出厂设置。LAN 和 WAN LED 都将保持绿色，直到结束。
      设置防护盾设备 27 file-7HaOsQMVsi

    交流/直流适配器和其他监管信息

    型号：MKA-0502000H（美国）或 MKA-0502000HEUD（欧盟）

    输入：100-240V~，50/60Hz，0.4A。

    中国制造

    制造商：深圳市镁庆电子有限公司

    中国广东省深圳市宝安区松岗街道东方社区天阳二路 A 栋 8 楼，邮编：518105

    设置防护盾设备 29 屏幕截图 2023-12-24 101753

    产品使用须遵守制造商指南文件，可在此处找到。

    认证

    在此处查看防护盾的合规性和安全性认证。

    如有关于安装方面的问题，请联系 print@grabcad.com；如有关于安全方面的疑虑或问题，请联系 security@grabcad.com。
