Preparazione di una build per le stampanti SAF

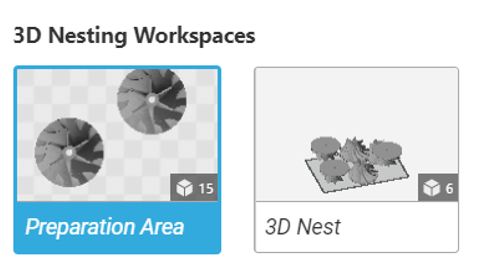

Invece di limitarsi all'area 2D del vassoio, la H350 può disporre i pezzi nell'intera area di stampa del volume 3D. Per questo motivo, la procedura per aggiungere modelli si articola in due fasi:

  1. I modelli vengono aggiunti all'area di preparazione in cui è possibile regolare le impostazioni.
  2. I modelli selezionati vengono quindi nidificati nel 3D Nest.

    Preparazione di un job per stampanti SAF_1

Area di preparazione

L'area di preparazione è un piano 2D infinito in cui è possibile aggiungere e modificare modelli. I modelli non possono essere aggiunti direttamente al nido, ma devono prima essere aggiunti all'area di preparazione.

Utilizzare l'area di preparazione per:

  • Ridimensionare i modelli e/o selezionare unità diverse per i tipi di file senza unità
  • Eseguire l'analisi e la riparazione della maglia
  • Ispeziona il modello da tutti i lati prima di aggiungerlo all'annidamento 3D dove potrebbe non essere visibile

Per saperne di più sulla scelta dell'orientamento del modello per ottenere una finitura superficiale ottimale, consulta la Guida alle best practice H350

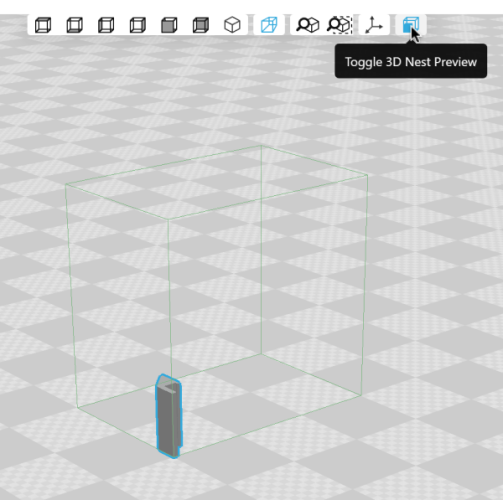

Selezionando un modello, il contorno del volume di costruzione viene visualizzato in verde per darti un'idea della scala del pezzo. Questa opzione può essere disattivata tramite la barra di controllo della vista nella parte superiore dello schermo.

Preparazione di un job per stampanti SAF_2_2

Prima che i modelli possano essere annidati, è necessario controllarli e ripararli utilizzando la modalità di analisi . Una preferenza utente, attivata per impostazione predefinita, controlla automaticamente i modelli man mano che vengono aggiunti. Ciò consente di risparmiare un passaggio, ma può richiedere molte risorse per i modelli complessi. È possibile disattivare la preferenza e controllare manualmente i modelli dalla modalità di analisi. Se alcuni modelli necessitano di correzione, clicca su Correggi tutti i modelli.

È possibile eseguire una serie di azioni dall'area di preparazione o dall'area di nidificazione:

  • Duplicare o copiare e incollare i modelli
  • Modificare l'orientamento e bloccarlo su uno o più assi
  • Specchiare un modello
  • Aggiungere testo sulla superficie di un modello utilizzando lo strumento etichette. scopri di più qui

Annidamento automatico

Preparazione di un job per stampanti SAF_3_3

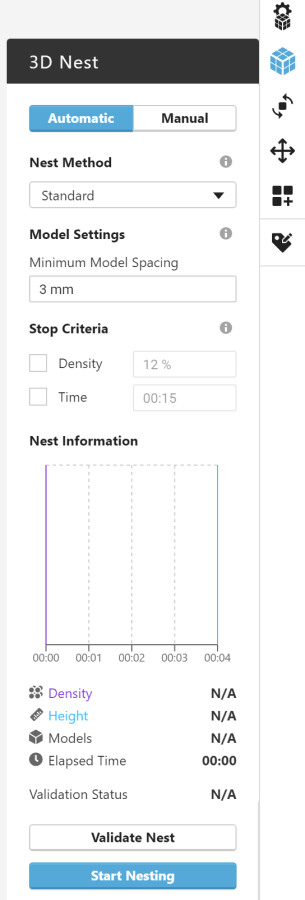

Il pannello Nesting 3D contiene alcuni controlli:

  • Il metodo di nidificazione può essere standard o avanzato.
    • Compact può restituire una soluzione di annidamento più densa, ma potrebbe contenere interblocchi e richiedere tempi di esecuzione più lunghi.
    • Nessun interblocco restituirà sempre un annidamento senza interblocchi. Potrebbe essere più veloce da eseguire ma potrebbe essere meno denso.
Gli interblocchi si verificano quando i modelli sono disposti in modo tale da non poter essere separati una volta completato il lavoro. A differenza delle intersezioni, in cui le parti solide dei modelli confliggono e vengono stampate come un tutt'uno, gli interblocchi si verificano quando un modello è interamente contenuto in un altro o quando i vuoti interni dei modelli si sovrappongono come maglie di una catena. Il metodo per rilevare gli interblocchi non è perfetto e potrebbe restituire falsi positivi o falsi negativi. Quando si utilizza il metodo di annidamento avanzato, verificare manualmente la presenza di interblocchi prima di stampare.

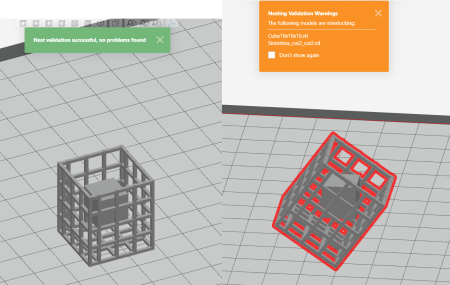

Falso positivo Falso negativo
Preparazione di un job per stampanti SAF_4
Preparazione di un job per stampanti SAF_5
  • È possibile selezionare la spaziatura minima tra i modelli. Per regolare la spaziatura minima, fare riferimento alla Guida alle best practice H350, ma in generale, potrebbe essere necessario aumentare la spaziatura minima quando si stampano parti di grandi dimensioni.
  • È possibile impostare un limite alla procedura di annidamento automatico denominato Criterio di arresto. Il nesting automatico può richiedere molto tempo, soprattutto quando si cerca di riempire l'intero volume di stampa o quando i modelli hanno forme complesse. I criteri di arresto consentono di interrompere il processo prima che l'ottimizzazione del nesting sia terminata. Il risultato potrebbe non essere la stampa più corta o l'annidamento più denso possibile, ma evita di dover attendere il completamento dell'ottimizzazione. È anche possibile interrompere manualmente il processo di annidamento. Nella sezione Informazioni sul nesting viene visualizzato lo stato di avanzamento dettagliato del processo di nesting; è possibile interrompere il processo se l'ottimizzazione è sufficiente per le proprie esigenze.

Per avviare l'annidamento automatico, inizia selezionando i modelli che desideri stampare. È possibile utilizzare CTRL+A per selezionare tutti gli elementi del progetto o cliccare e trascinare sul visualizzatore per selezionare più modelli con un riquadro. È anche possibile selezionare i modelli singolarmente tenendo premuto il tasto CTRL e cliccando sui modelli nel visualizzatore o nell'elenco dei file. Vengono raggruppati solo i modelli selezionati e se nel gruppo sono già presenti modelli non selezionati, verranno esclusi. Questi modelli appariranno all'esterno del volume di stampa nel 3D Nest.

Annidamento manuale

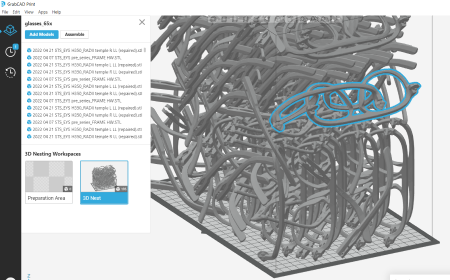

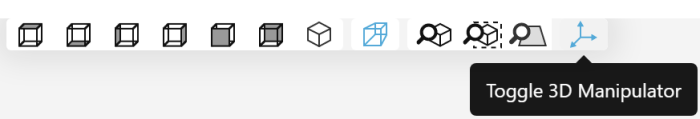

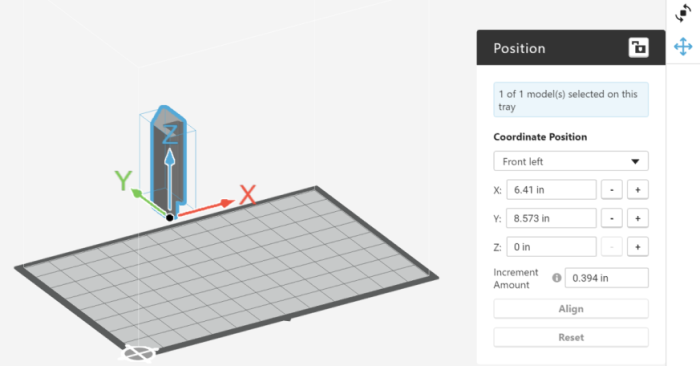

Una volta che un modello si trova nella vista 3D Nest, nel volume di stampa o appena al di fuori di esso, è possibile spostarlo o riorientarlo manualmente utilizzando gli strumenti di traslazione e orientamento. Abilita il manipolatore 3D nella striscia di controllo della vista per trascinare liberamente il modello oppure utilizza il pannello degli strumenti Posizione per spostare incrementi specifici del modello.

Preparazione di un job per stampanti SAF_6_6

Preparazione di un job per stampanti SAF_7_2

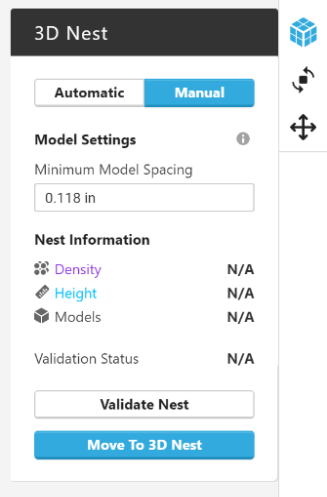

Quindi, nel pannello strumenti di 3D Nest, cliccare su Convalida nest per assicurarsi che l'annidamento sia stampabile e per ricalcolare la densità e il tempo di stampa.

Preparazione di un job per stampanti SAF_8

Matrici 3D

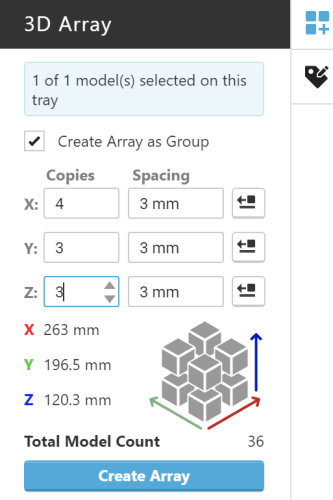

Una volta che i modelli si trovano nell'area di annidamento, è possibile creare una serie di duplicati utilizzando lo strumento matrice 3D:

Preparazione di un job per stampanti SAF_9_1

Il pannello strumenti permette di controllare le dimensioni della matrice, la direzione di crescita rispetto al modello originale, nonché la spaziatura tra i modelli al suo interno. L'opzione Crea matrice come gruppo influisce sulla modalità di selezione dei modelli all'interno della matrice. Quando viene creata come gruppo, la matrice può essere selezionata solo nel suo insieme e le operazioni come lo spostamento, il riorientamento o l'annidamento ne manterranno la disposizione. Se si rimuove la spunta da questa casella, i modelli risultanti nella matrice vengono aggiunti come duplicati singoli e possono essere selezionati individualmente. Questo permetterà di creare matrici intorno ad altre parti della stampa, poiché si può creare una matrice e poi eliminare tutti i singoli modelli che interferiscono.

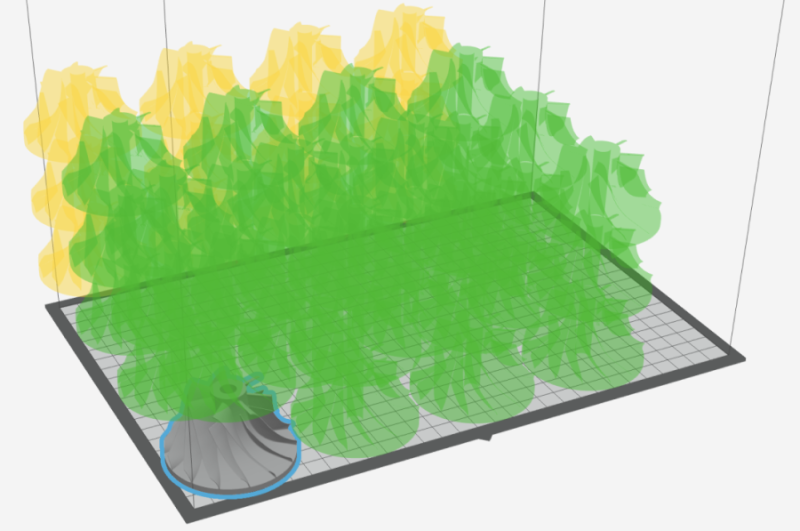

Quando si crea un array, viene visualizzata un'anteprima. I modelli che eccedono il volume di stampa vengono visualizzati in giallo.

Preparazione di un job per stampanti SAF_10_1

Compensazione del restringimento

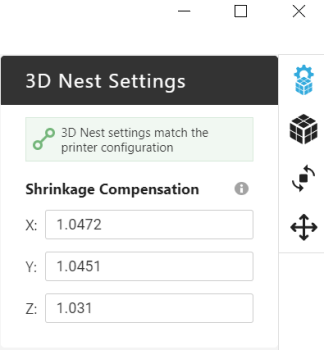

Quando i modelli vengono stampati su una stampante SAF, le loro dimensioni vengono ingrandite prima di essere inviati alla stampante, perché raffreddandosi, il modello stampato si restringe. L'entità precisa dell'ingrandimento del modello è definita fattore di compensazione del restringimento. Durante la calibrazione della stampante, si stabilisce un fattore di compensazione esatto per le direzioni X, Y e Z della costruzione; selezionando la H350 in GrabCAD Print, questi fattori vengono copiati nel pannello delle impostazioni di 3D Nest. Per impostare questi valori, fare riferimento alla Guida per l'utente .

Preparazione di un job per stampanti SAF_11_1

Come viene applicata la compensazione per il calo

In GrabCAD Print, le misurazioni saranno sempre visualizzate nello stato "a freddo", ovvero dopo che la stampa è stata completata e i modelli sono tornati alle dimensioni di progetto. Lo strumento Scala mostra le misure dei modelli così come sono stati progettati, senza l'applicazione di fattori di compensazione, mentre lo strumento Posizione e l'opzione Spaziatura modello utilizzano le misure relative alle dimensioni reali del modello.

GrabCAD Print applica i fattori di compensazione all'intero volume del nido. Le dimensioni della camera di stampa della H350 sono 315×208×293 mm, tuttavia il volume di annidamento in GrabCAD Print è leggermente inferiore, 315 ∕ S X × 208 ∕ SY × 293 ∕ SZ, dove SX, SY e SZ sono i fattori di compensazione del restringimento in X, Y e Z. Tali fattori di compensazione vengono applicati complessivamente al nest e non ai singoli modelli, garantendo che non interferiscano tra loro o superino i limiti della camera di stampa.

Come viene calcolata la densità

Per "densità", in relazione all'annidamento 3D, si intende la quantità di volume di stampa disponibile che viene riempito con modelli per l'altezza del nest. Può essere espresso con la seguente formula:

Preparazione di un job per stampanti SAF_12

Laddove S X e SY sono i fattori di compensazione del restringimento in X e Y, l'area di stampa della H350 è una costante (315×208 mm) e l'altezza del nest è visualizzata nella sezione Informazioni annidamento del pannello strumenti di 3D Nest. Nel calcolo della densità vengono applicati solo i fattori di compensazione del restringimento X e Y, perché Z è escluso a causa dell'altezza.

Se provieni da un altro software

Altri software potrebbero applicare i fattori di compensazione del restringimento in modo diverso e anche calcolare la densità in modo diverso.

Ad esempio, in Materialise Magics, l'intero volume della camera di stampa è disponibile per il nesting, ma i modelli e altre misurazioni vengono visualizzati nel loro stato "a freddo" come progettato, consentendo l'inserimento di modelli più grandi o in numero maggiore nell'annidamento. I fattori di compensazione vengono quindi applicati durante la creazione del file di stampa. La densità mostrata in Magics non tiene conto della compensazione del restringimento, quindi, dato lo stesso annidamento, mostrerà un valore di densità inferiore.
