SAFプリンターの造形の準備
H350は、トレイの2D領域に限定されるのではなく、フル3Dボリュームビルド領域にパーツを配置できます。このため、ビルドにモデルを追加するには、次の2段階のプロセスが必要です。
- 設定を調整できる[準備領域]にモデルが追加されます。
- 選択したモデルは、3Dネストに配置されます。
準備領域

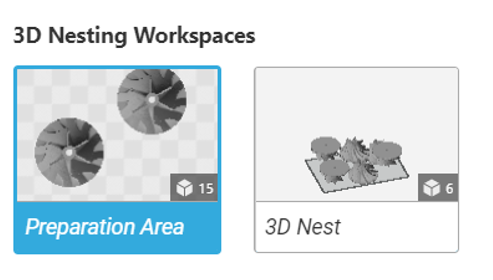

準備エリアは、モデルを追加および変更できる無限の2D平面です。モデルはネストに直接追加することはできず、最初に準備エリアに追加する必要があります。
準備領域を使用して、次のことを行います。
- モデルをスケーリングしたり、ユニットなしのファイルタイプで別のユニットを選択したりします
- メッシュ分析と修復を実行する
- モデルを3Dネストに追加する前に、モデルをすべての側面から検査します。
最適な表面仕上げのためのモデルの方向選択の詳細については、H350 Best Practice Guideをご確認ください。

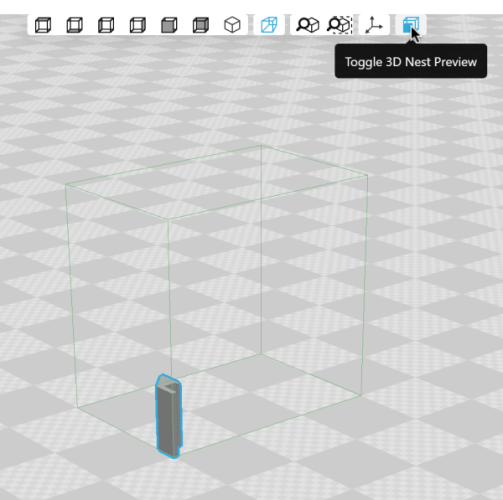

モデルを選択すると、ビルドボリュームのアウトラインが緑色で表示され、モデルのスケールがわかります。これは、画面上部のビューコントロールストリップからオフにすることができます。
モデルをネストする前に、解析モードを使用してモデルをチェックおよび修復する必要があります。ユーザープリファレンスにより、モデルが追加されると自動的にチェックします(デフォルトではオン)。これにより、手間が省けますが、複雑なモデルの場合はリソースを大量に消費する可能性があります。プリファレンスを無効にして、解析モードからモデルを手動でチェックできます。修理が必要なモデルがある場合は、「Repair All Models」をクリックします。
準備領域またはネスト領域のいずれかから、いくつかのアクションを実行できます。
- モデルの複製またはコピー&ペースト
- 向きを変えて、1つまたは複数の軸にロックする
- モデルをミラーリングする
- ラベルツールを使用して、モデルの表面にテキストを追加します。詳しくはこちらをご覧ください。
自動ネスト

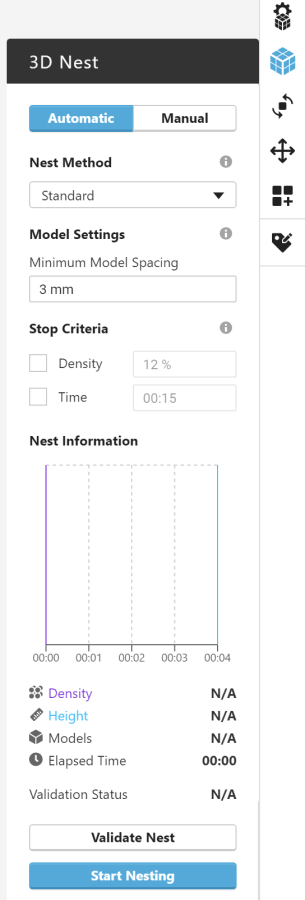

3Dネスティングパネルには、いくつかのコントロールがあります。
- ネスト方法は、標準または高度のいずれかです。
- Compactは、より密度の高いネストソリューションを返す場合がありますが、インターロックが含まれているため、実行に時間がかかる場合があります。
- インターロックなし は常にインターロックのないネストを返します。実行すると速いかもしれませんが、密度は低くなる場合があります。
偽陽性 | 偽陰性 |
---|---|
![]() | ![]() |
- モデル間の最小間隔を選択できます。最小間隔を調整するときは、H350ベストプラクティスガイドをご確認ください。一般的に、大きなパーツを印刷する場合は最小間隔を増やすことが推奨されます。
- 自動ネストプロセスには、停止条件と呼ばれる制限を入力できます。自動ネストは、特にビルドボリューム全体を埋めるネストを作成しようとする場合や、モデルの形状が複雑な場合に、長い時間がかかることがあります。「停止条件」を使用すると、ネストの最適化が完了する前にプロセスを中断できます。その結果、プリントが最短になったり、ネスト密度が上がったりするわけではありませんが、完全な最適化が完了するのを待つ必要がなくなります。ネストプロセスを手動で停止することもできます。「ネスト情報」セクションにはネストプロセスの詳細な進行状況が表示され、最適化がニーズに対して十分であれば、プロセスを停止できます。
自動ネスティングを開始するには、まず印刷するモデルを選択します。CTRL+Aキーを使用してプロジェクト内のすべてを選択するか、ビューアーでクリックおよびドラッグして複数のモデルをボックス選択することができます。また、CTRLキーを押しながらビューアまたはファイルリストでモデルをクリックすることで、モデルを個別に選択することもできます。選択したモデルのみがネストされ、すでにネストに存在し、選択されていないモデルがある場合は、ネストから除外されます。これらのモデルは、3D Nestのビルド ボリュームの外側に表示されます。
手動ネスト

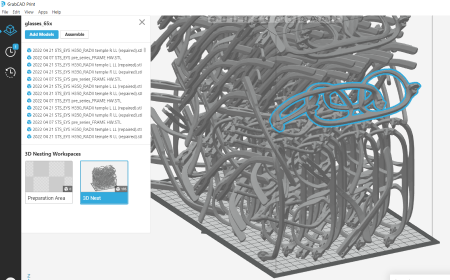

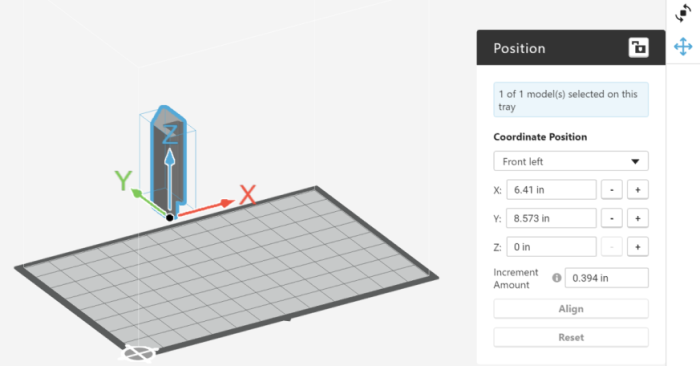

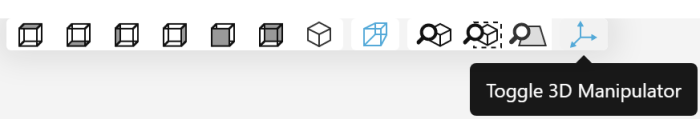

モデルが3Dネストビュー(ビルドボリューム内またはビルドボリュームのすぐ外側)に入ると、移動ツールと回転ツールを使用してモデルを手動で移動または方向を変更できます。ビューコントロールストリップの3Dマニピュレータを有効にしてモデルをフリードラッグするか、位置ツールパネルを使用してモデルを特定の増分で移動します。

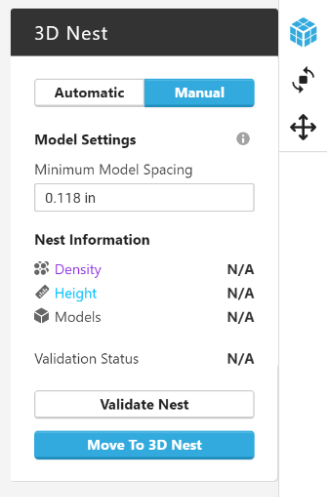

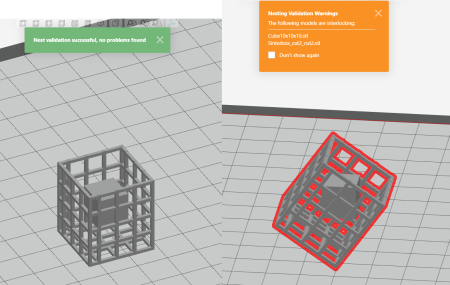

次に、3Dネストツールパネルで「Validate Nest」をクリックして、ネストが印刷可能であることを確認し、密度と印刷時間を再計算します。
3D配列
モデルがネスト領域に配置されたら、3D配列ツールを使用して重複の配列を作成できます。

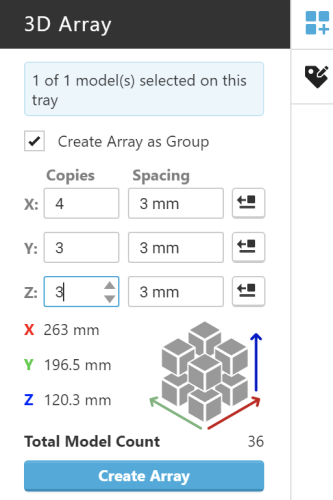

ツールパネルでは、配列のサイズ、元のモデルに対する配列の拡張方向、および配列内のモデル間の間隔を制御できます。Create Array as Groupは、アレイ内のモデルの選択方法に影響します。配列をグループとして作成する場合、配列は全体としてのみ選択でき、移動、方向変更、ネストなどの操作では配列の配置が維持されます。このチェックボックスの選択を解除すると、配列内の結果のモデルは個別の重複として追加され、個別に選択できるようになります。これにより、ビルド内の他のパーツの周囲に配列を作成でき、配列を作成してから、干渉する個々のモデルを削除できるようになります。

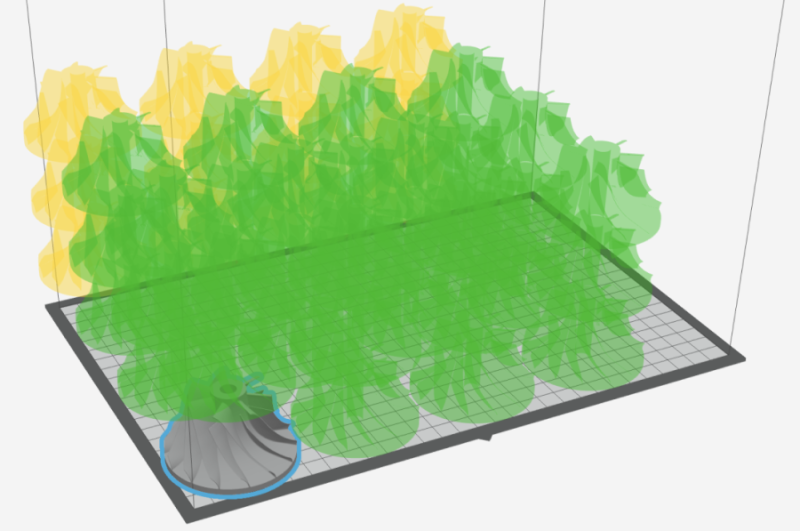

配列を作成しているときには、プレビューが表示されます。ビルドボリュームを超えるモデルは黄色で表示されます。
収縮補正

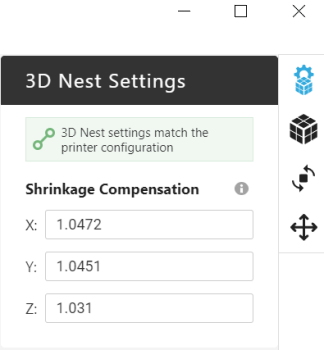

SAFプリンターでモデルを印刷すると、印刷されたモデルが冷えると縮むため、プリンターに送られる前に寸法が拡大されます。モデルが拡大される正確な量は、収縮補償係数と呼ばれます。プリンタのキャリブレーション中に、ビルドのX、Y、Z方向の正確な補正係数を決定し、GrabCAD PrintでH350を選択すると、これらの係数が3D Nest設定パネルにコピーされます。これらの値を設定するときは、 ユーザーガイド を参照してください。
シュリンケージ補正の適用方法
GrabCAD Printでは、プリントが完了してモデルが設計通りのサイズに戻った後、常に「コールド」状態の測定値が表示されます。スケールツールは、補正係数を適用しない設計どおりのモデルの測定値を表示し、位置ツールとモデル間隔のオプションは、モデルの実際のサイズを基準にした測定値を使用します。
GrabCAD Printは、ネストボリューム全体に対して補正係数を適用します。H350ビルドチャンバーの寸法は315 mm×208 mm×293 mmですが、GrabCAD Printに表示されるネストボリュームはわずかに小さく、315 ∕ SX×208 ∕ SY×293 ∕ SZ(SX、SY、SZは、X、Y、Zの収縮補償係数)となります。収縮補償係数は、個々のモデルではなく、ネスト全体に適用されるため、モデル同士が干渉したり、ビルドチャンバーの境界を超えたりすることはありません。
密度の計算方法
3Dネストに関連する「密度」は、ネストの高さに対してモデルで満たされた使用可能なビルドボリュームの割合を指します。これは、次の式で表すことができます。
ここで、SXとSYはXとYの収縮補償係数であり、H350のビルドエリアは315 mm×208 mmの一定で、ネストの高さは3D Nestツールパネルの「Nest Information」セクションに表示されます。Zは高さによって比例計算されるため、密度計算にはXとYの収縮補正係数のみが適用されます。
他のソフトウェアから移行する場合
他のソフトウェアでは、収縮補正係数の適用方法や密度の計算方法が異なる場合があります。
たとえば、Materialise Magicsでは、ビルドチャンバーの全容積をネストに利用できますが、モデルやその他の測定値は設計通りの「未加工」の状態で表示されるため、より多くまたはより大きなモデルをネストに配置できます。補正係数は、ビルドファイルの作成時に適用されます。Magicsに表示される密度は収縮補正を考慮していないため、同じネストを使用した場合、密度の値は低くなります。
