Disposizione di file e vassoi

In questo articolo:

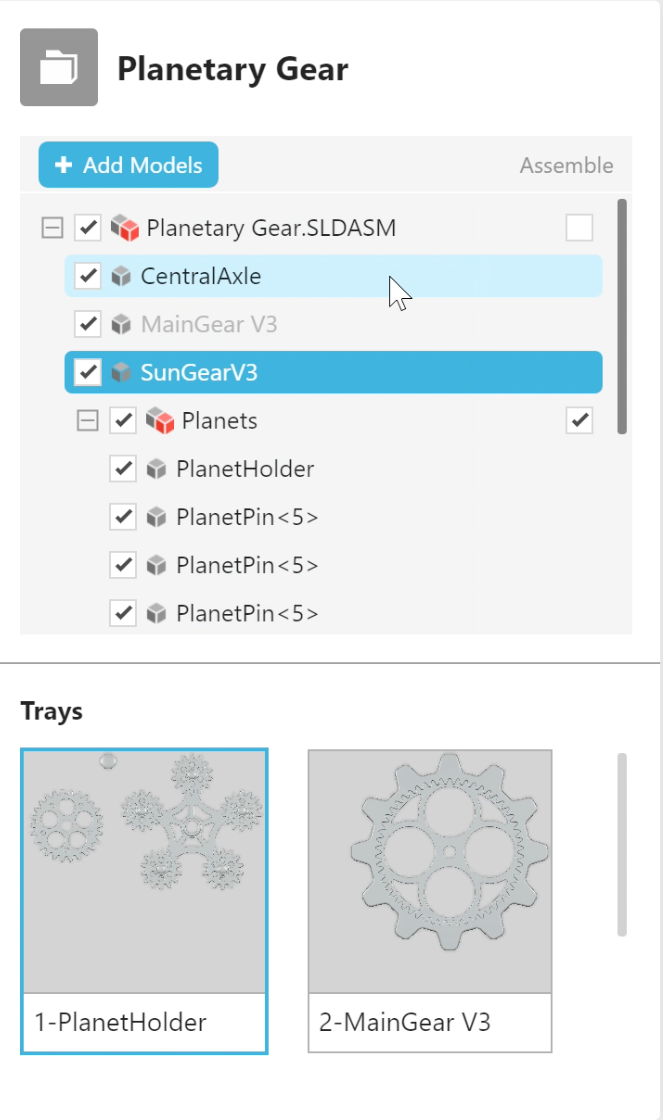

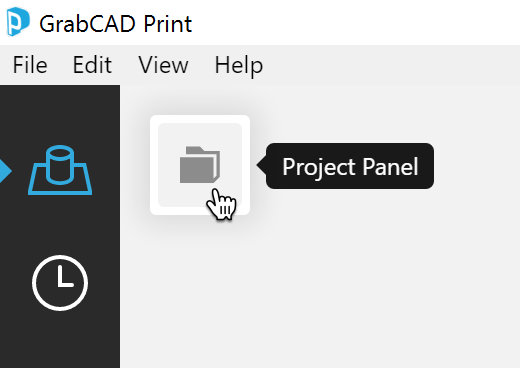

Il Pannello dei progetti

Organizzazione di file e vassoi_1 Organizzazione di file e vassoi_2

Nome progetto

L'intestazione mostra il nome del progetto. Per rinominare il progetto, utilizzare File > "Salva progetto con nome..."

Aggiungi modelli

Sotto si trova il pulsante Aggiungi modelli, che aprirà una finestra di dialogo in cui è possibile individuare i file. È anche possibile aggiungere file al progetto trascinandoli.

Ricordati che puoi importare qui anche i tuoi componenti e assiemi CAD! Se i file dei componenti si trovano nella stessa cartella dell'assieme, GrabCAD Print importerà tutti i file dei componenti e li disporrà sul vassoio. In alternativa, utilizza la casella di spunta "Assemblato" nell'elenco dei modelli per stampare gli assiemi come assemblati.

Se si aggiungono più modelli di quanti ne possano stare in un vassoio, verranno automaticamente creati più vassoi. Per disattivare questa funzione, vai a File > Preferenze di Sistema > Impostazioni inserimento modello.

Nel caso di un insieme STL multi file, usa File > "Inserisci file STL assemblati".

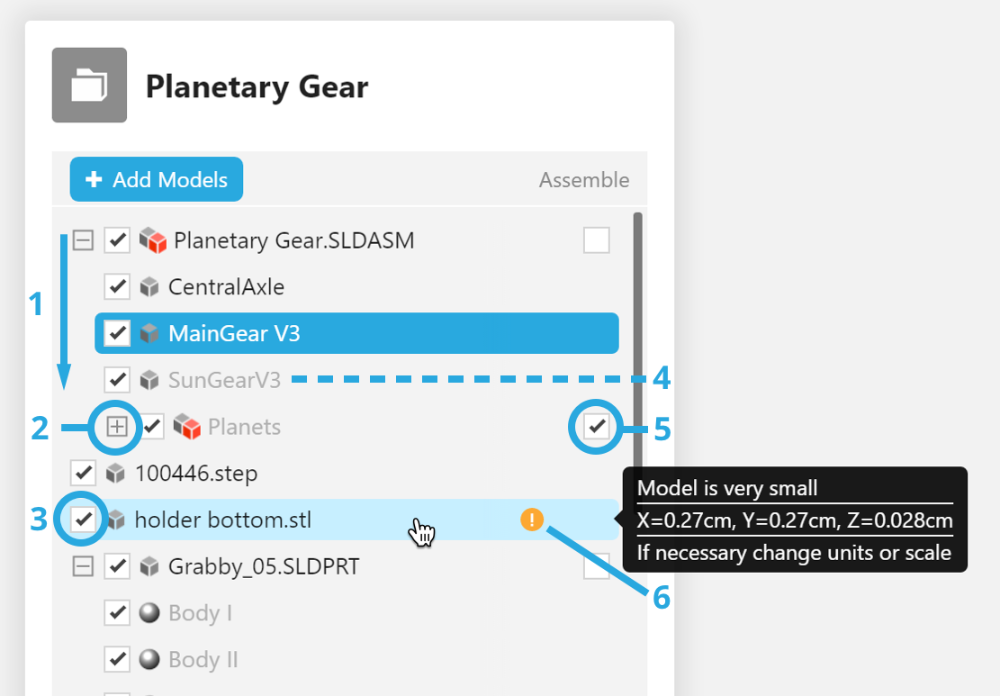

Elenco dei modelli

Organizzazione di file e vassoi_3

  1. Elencati nell'ordine in cui sono stati aggiunti
  2. Comprimi gli assiemi in questo elenco
  3. Mostra/nascondi
  4. I modelli su altri vassoi vengono indicati in testo più chiaro
  5. Stampa come unico pezzo assemblato
  6. Errori/avvisi

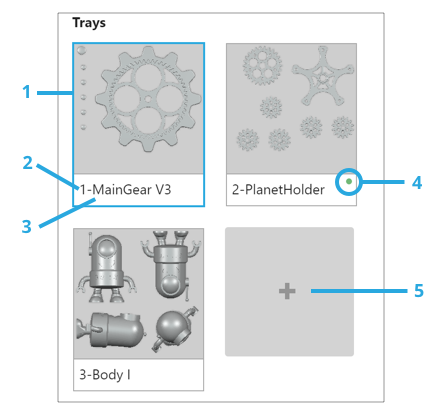

Anteprime dei vassoi

Organizzazione di file e vassoi_4

  1. Vassoio corrente
  2. Numero vassoio
  3. Prende il nome del primo file aggiunto
  4. Il vassoio è stato suddiviso in layer. Stime e Anteprima slicing sono pronte
  5. Crea nuovo vassoio
Elimina vassoio:

È possibile eliminare i vassoi facendo clic con il pulsante destro del mouse sull'anteprima, ma i modelli presenti su tali vassoi non vengono rimossi dal progetto. Invece restano nascosti.

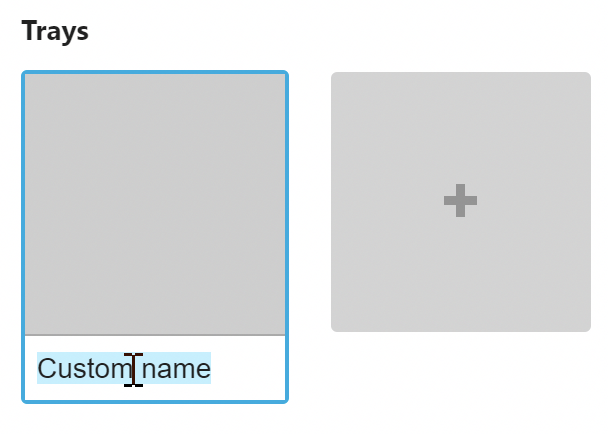

Rinomina vassoio:

Fai clic sul nome del vassoio per modificarlo. Quando fai clic su Stampa, il titolo del lavoro eredita il nome del vassoio.

Organizzazione di file e vassoi_5

Disposizione sui vassoi

Vedi anche: Le best practice di stampa 3D per suggerimenti su come ottenere i migliori risultati di stampa

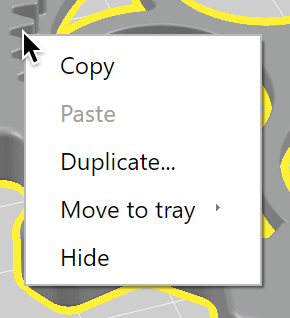

Una volta aggiunti i modelli, puoi fare clic con il pulsante destro del mouse su di essi nel visualizzatore o nell'elenco dei modelli:

Organizzazione di file e vassoi_6

Usa il comando Duplica per creare rapidamente diverse copie dell'elemento selezionato.

Se il progetto comprende più vassoi, questo è il modo migliore per spostare i modelli tra i vassoi.

Utilizza il resto degli  strumentiper disporre i modelli sui tuoi vassoi:

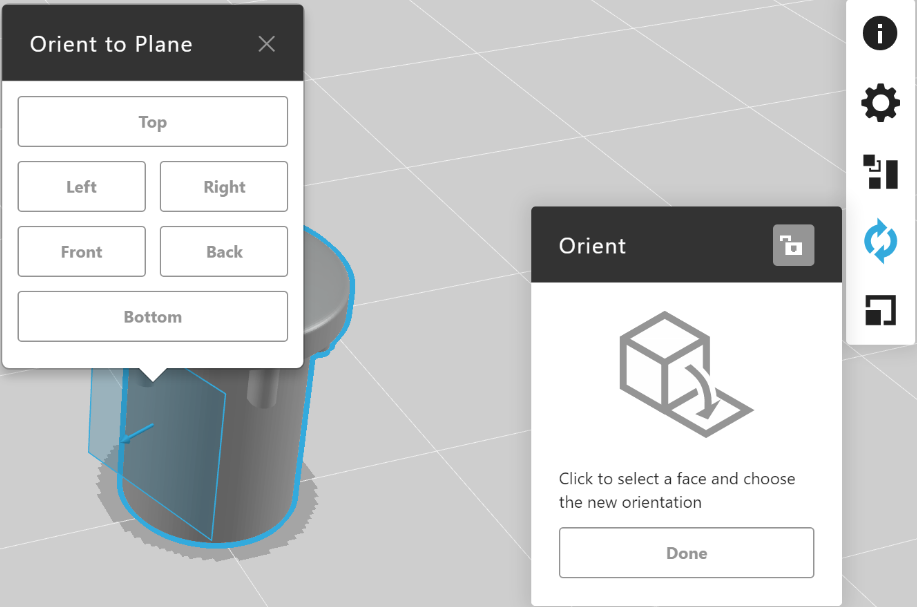

La funzione "Orienta faccia verso il piano" dello strumento Orienta consente di scegliere una superficie del modello e orientarla in diverse direzioni.

Organizzazione di file e vassoi_7

Sarà disponibile anche un pulsante Orientamento automatico che sceglierà l'orientamento che genera il minor materiale di supporto.

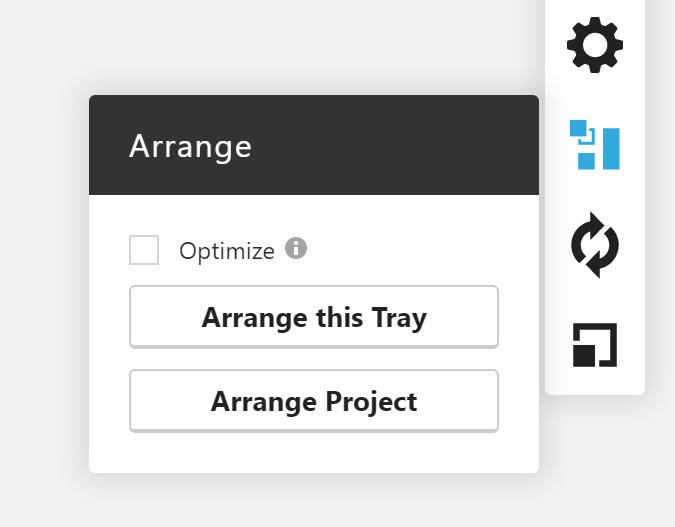

Lo strumento Disponi e la disposizione automatica

Organizzazione di file e vassoi_8

  • Disponi questo vassoio selezionerà i modelli sul vassoio attuale (con l'orientamento e la scala attuali) posizionandoli in base all'algoritmo predefinito. Ciò potrebbe causare il traboccamento dei modelli oltre i limiti del vassoio.
  • Disponi progetto selezionerà tutti i modelli nel progetto e li posizionerà in base all'algoritmo predefinito. Ciò potrebbe spostare i modelli tra i vassoi o crearne di nuovi.
  • La casella di spunta Ottimizza suddividerà il vassoio in sezioni e dopo lo organizzerà disponendo gli elementi in modo più compatto.

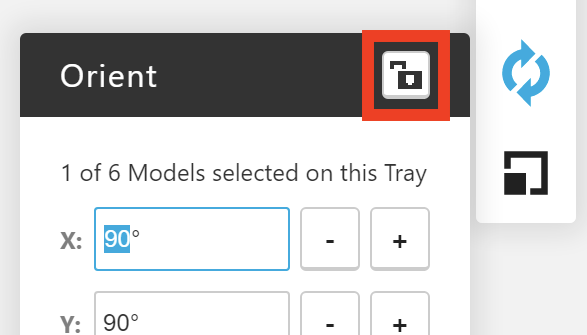

Per le stampanti PolyJet, la disposizione ottimizzata cambierà l'orientamento di alcuni modelli. Se vuoi evitare che ciò accada, puoi bloccare l'orientamento di un modello con il pulsante di blocco nello strumento di orientamento:

Organizzazione di file e vassoi_9

Qual è l'algoritmo di disposizione predefinito?

Ogni modello viene posizionato all'interno di un riquadro che ne delimita le dimensioni massime, ordinandolo dal più grande al più piccolo e lasciando uno spazio intermedio di 0,25". Se resta spazio per un pezzo, questo viene posizionato sul vassoio, in caso contrario viene collocato sul vassoio successivo.

In quali casi viene utilizzata la disposizione predefinita?
  1. Quando al progetto vengono aggiunti nuovi modelli
  2. Quando utilizzi i comandi Incolla, Duplica, Mostra o Annulla assemblaggio
  3. Quando si cambiano le stampanti
  4. Quando si utilizza lo strumento Disponi
Perché abbiamo impostato l'algoritmo predefinito in questo modo?

La disposizione predefinita è progettata in modo tale da consentire sempre la stampa senza errori di costruzione, a patto non vi siano parti così grandi da non poter essere posizionate sul vassoio. Poiché disegnare un contorno rettangolare intorno a una parte spesso crea molto spazio vuoto, di solito è possibile disporre manualmente un vassoio per ottenere un adattamento più preciso.

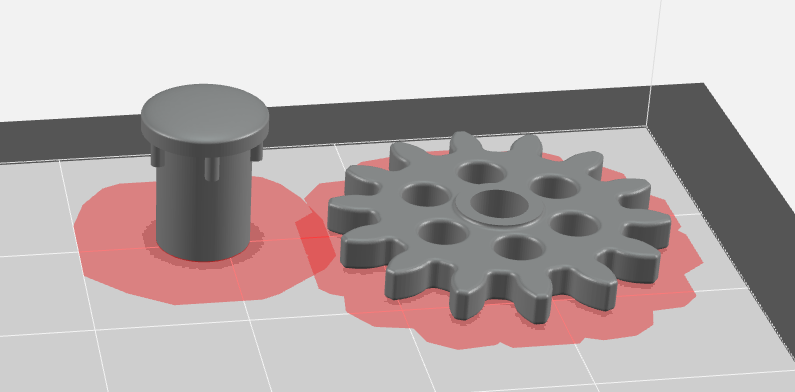

Rilevamento delle sovrapposizioni per le stampanti FDM

Se i supporti generati all'interno del vassoio interferiscono con lo spazio intermedio 0,25", non vengono generati. Se il modello è stato suddiviso in layer, qualora si trovi troppo vicino a un altro modello, verrà evidenziato in rosso.

Organizzazione di file e vassoi_10

Per abilitare il rilevamento delle sovrapposizioni, fai una stima del vassoio.

La suddivisione del modello resterà invariata se questo viene spostato all'interno di un vassoio o tra vassoi diversi, o se viene nascosto/mostrato. Se si suddivide un modello, anche i suoi duplicati verranno suddivisi. Se invece se ne modificano la scala, le impostazioni di stampa o l'orientamento, sarà necessario suddividere di nuovo il modello per rilevare l'eventuale sovrapposizione. Clicca su Stima per procedere di nuovo alla suddivisione per layer del vassoio.

Flusso di lavoro per la disposizione di un vassoio densamente popolato:

  1. Sposta tutti i modelli su un unico vassoio.

    SUGGERIMENTO: per impedire la creazione automatica di nuovi vassoi vai a File > Preferenze di Sistema > Impostazioni inserimento modello.
  2. Ridimensiona, orienta e modifica le impostazioni dei materiali come desiderato.
  3. Apri lo strumento di distribuzione dei pezzi sul vassoio, seleziona la casella di spunta Ottimizza , quindi clicca su Disponi questo vassoio.

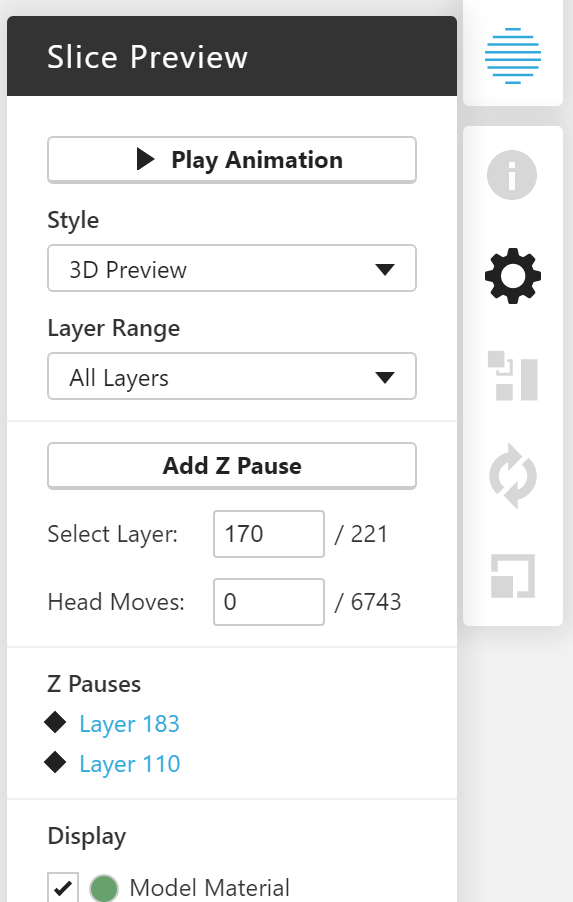

Aggiunta di una pausa Z

Le stampe FDM possono essere messe in pausa fra gli strati, in modo da permettere agli utenti di cambiare i colori del materiale durante la stampa o aggiungere un inserto.

  1. Vai ad Anteprima dello slicing.
  2. Seleziona lo strato desiderato utilizzando i tasti freccia o il cursore verticale sulla sinistra.
  3. Fai clic su "Aggiungi pausa Z" per inserire una pausa all'inizio dello strato.
  4. Per rimuovere una pausa, seleziona lo strato e fai clic su "Rimuovi pausa Z".
Organizzazione di file e vassoi_11 Organizzazione di file e vassoi_12
