排列文件和托盘

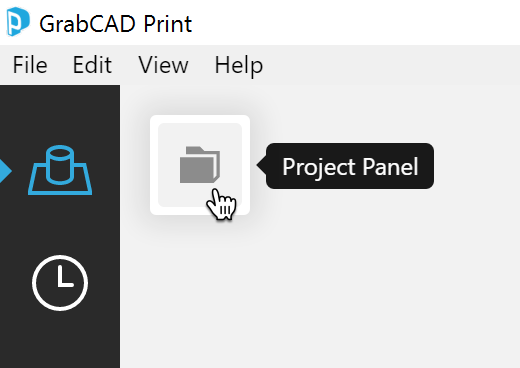

项目面板
![]() |
![]() |
项目名称
标题显示项目的名称。要重命名项目,请使用“文件”>“将项目另存为...”

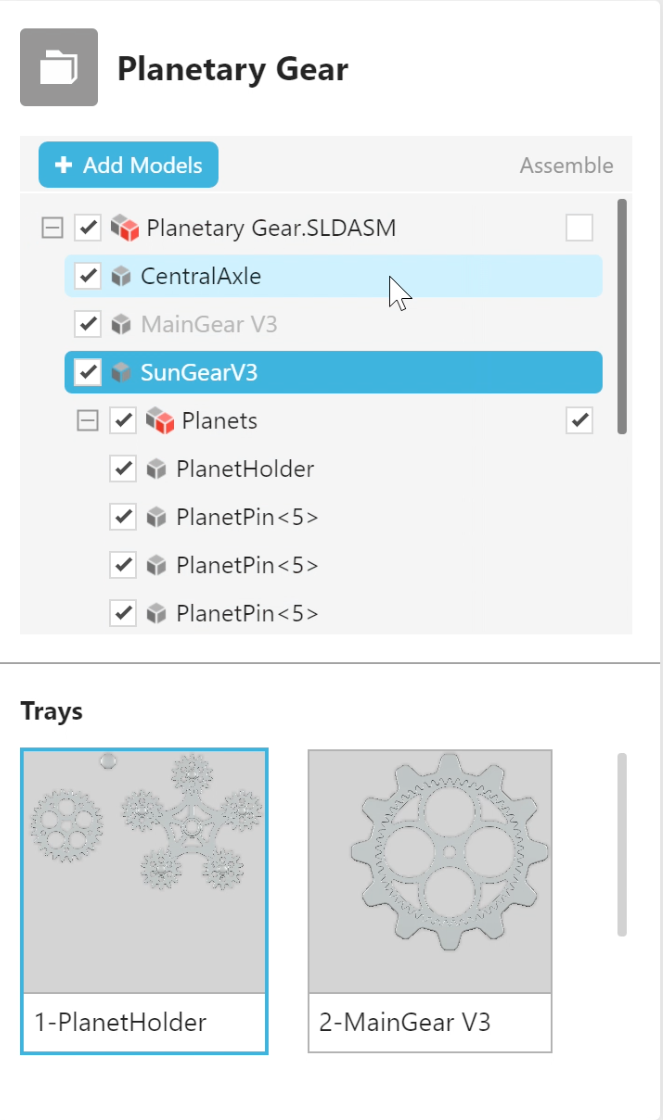

添加模型
下面是“添加模型”按钮,它将打开一个对话框,您可以在其中查找文件。您还可以通过拖放将文件添加到项目中。
请记住,您也可以在这里导入 CAD 零件和装配体!As long as the component files are in the same folder as the assembly, GrabCAD Print will bring in all the component files and arrange them on the tray.Alternatively, use the "Assembled" checkbox in the models list to print assemblies as assembled.
如果添加的模型超过一个托盘所能容纳的数量,则将自动创建更多托盘。您可以在“文件”>“系统首选项”>“模型插入设置”中禁用此功能。
如果您有一个多文件的 STL 组件,应使用“文件”>“插入 STL 文件集合”

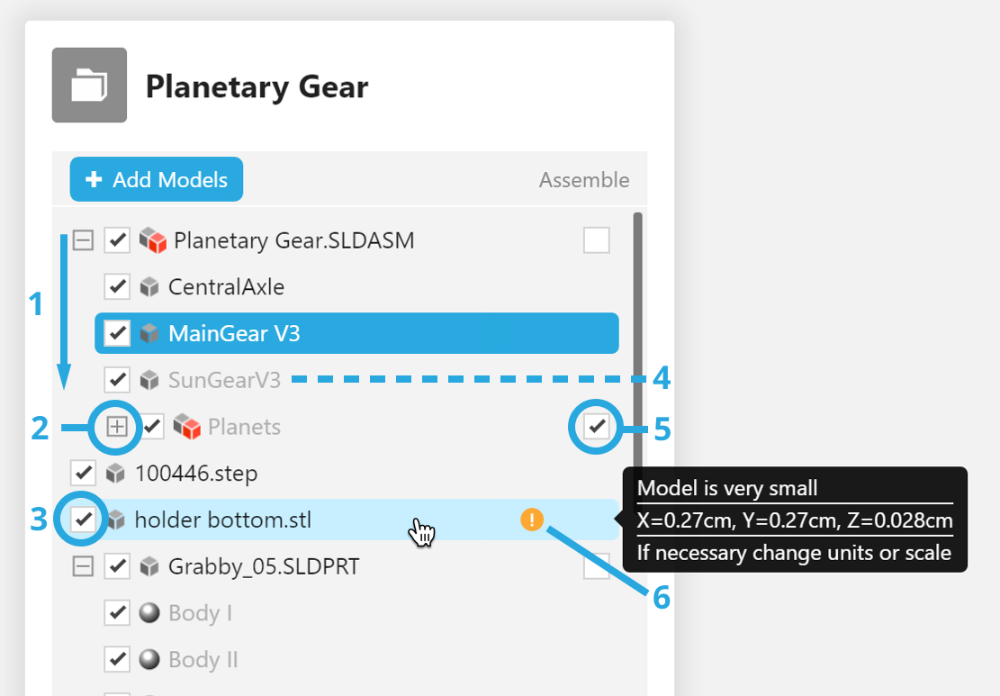

模型列表
- 按照添加的顺序列出
- 折叠此列表中的组件
- 显示/隐藏
- 其他托盘上的模型以浅色文本显示
- 作为一片已装配的材料进行打印
- 错误/警告

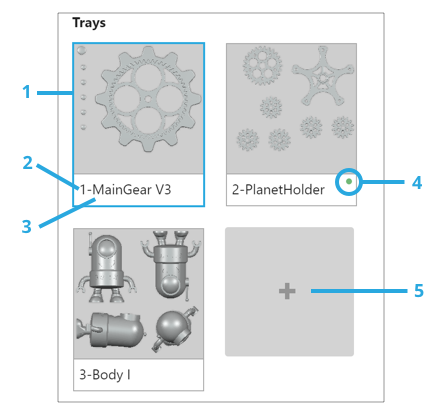

托盘预览
- 当前托盘
- 托盘编号
- 按照添加的第一个文件进行命名
- 托盘已切片。估算和切片预览已准备就绪
- 创建新的托盘
删除托盘:
可以通过右键单击预览来删除托盘,但这些托盘上的模型不会从项目中删除。相反,它们会被隐藏。

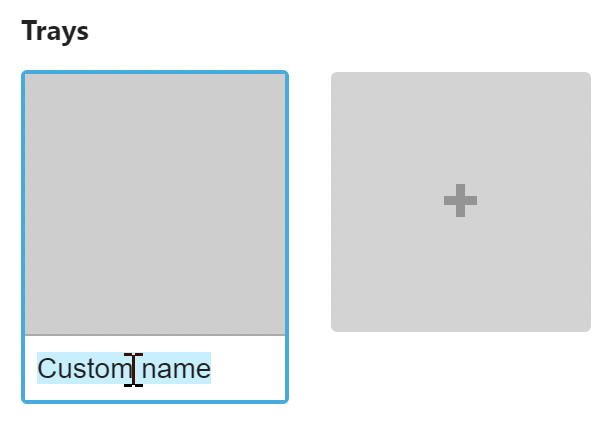

重命名托盘:
只需单击托盘名称进行更改。单击“打印”时,作业标题将继承托盘名称。
排列托盘
See also:3D 打印最佳实践,了解获得最佳打印效果的提示

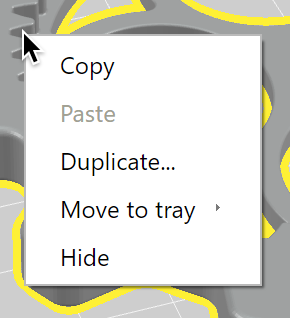

引入模型之后,您可以在查看器或模型列表中右键单击这些模型:
使用复制命令以快速多次复制所选对象。
如果您的项目中有多个托盘,最佳方式是在托盘之间移动模型。
使用其余的工具在托盘上排列模型:

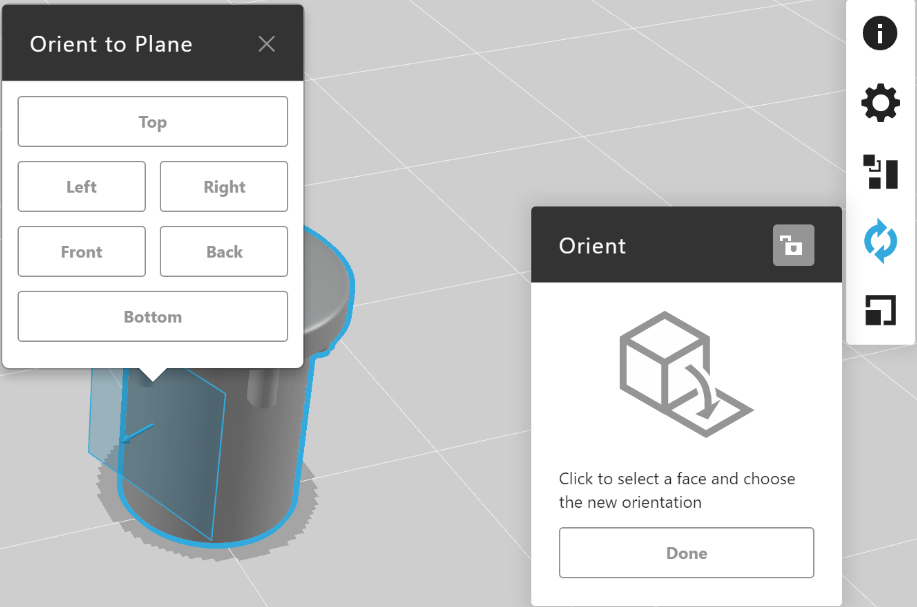

在定向工具中,“根据平面定向面”允许您在模型上选取任意面并将它定向到几个不同的方向。
您还将找到一个“自动定向”按钮,该按钮将用于选择生成最少支撑材料的方向。

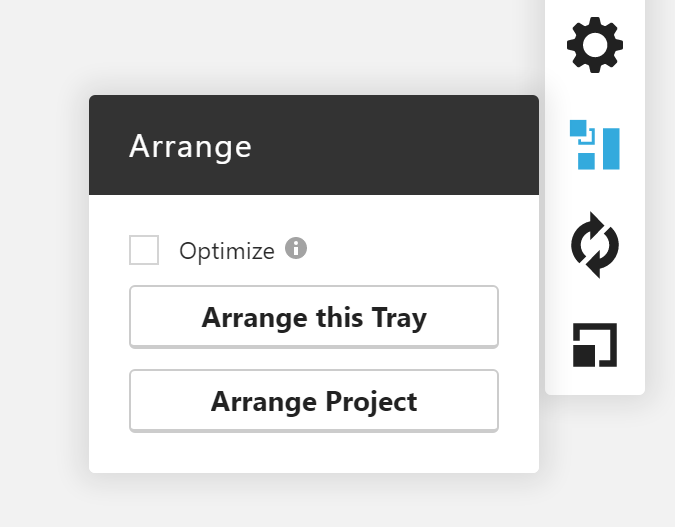

排列工具和自动排列
- 排列此托盘会选取当前托盘上的模型(保持当前的定向和比例),然后根据默认的算法将其放在当前托盘上。这样可能会让模型溢出托盘边界。
- 排列项目将选取项目中的所有模型,并根据默认算法放置它们。这可能会在托盘之间移动模型或创建新托盘。
- 优化复选框将对托盘进行切片,然后进行排列,实现更紧密的排样。

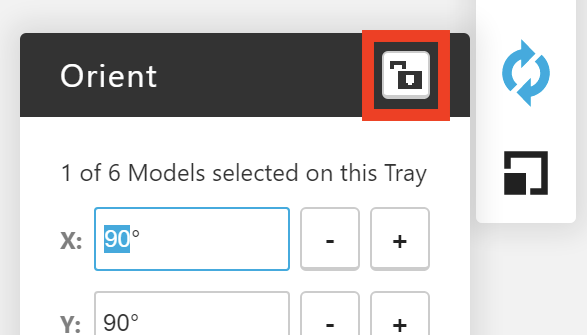

对于 PolyJet 打印机,优化排列将更改某些模型的方向。如果要防止这种情况,可以使用定向工具中的锁定按钮锁定模型的方向:
什么是默认的排列算法?
每个模型都放置在其最大尺寸的边界框内,并从最大到最小排序,允许模型之间有 0.25 英寸的气隙。如果托盘上有空间放置零件,则将零件放在托盘上,如果没有空间,则将零件放置在下一个托盘上。
什么时候会发生默认排列?
- 当新的模型添加到项目中时
- 在您使用粘贴、复制、取消隐藏或取消组装命令时
- 在更改打印机时
- 使用“排列”工具时
为什么要如此设置默认算法?
默认排列旨在让您始终能顺利进行打印,而不出现任何成型问题,只要所有零件都未因过大而不适于放在托盘上。因为在零件周围绘制矩形边界通常会形成大量空白空间,所以通常可以手动排列托盘以达到较近的贴合距离。
FDM 打印机的重叠检测

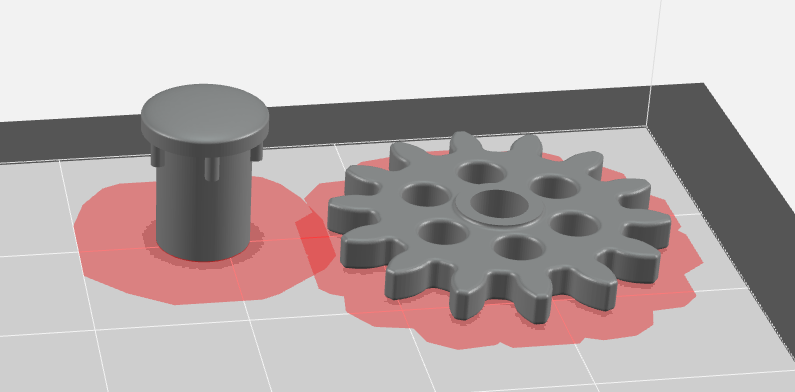

当托盘周围生成的支撑位于 0.25 英寸的气隙内时,托盘便会成型失败。如果模型已经切片,当其过于接近另一模型时将会以红色突出显示。
要启用重叠检测,请对托盘进行估计。
无论模型是在托盘中四处移动、在托盘之间移动,还是被隐藏或取消隐藏,模型都会保持切片状态。即使是切片模型的副本也会被切片。但是如果您更改了模型比例、打印设置或定向,则需要再次切片才能看到重叠检测。点击估算可对托盘再次切片。
排列紧密分布的托盘的工作流程:
- 将所有模型移动到一个托盘中。
提示:您可以在“文件”>“系统首选项”>“模型插入设置”下阻止自动创建新托盘。 - 根据需要缩放、定向和调整材料设置。
- 打开排列工具,选中优化复选框,然后点击排列此托盘。

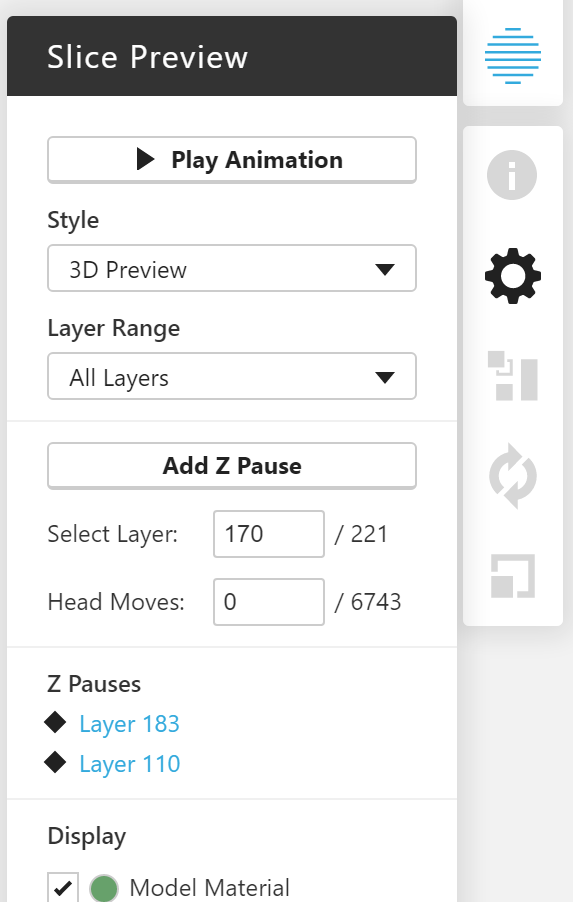

添加 Z 轴暂停点
可以在各层之间暂停 FDM 打印作业,以便用户在打印过程中更换材料颜色或添加嵌件。
- 转到“切片预览”。
- 使用箭头键或左侧的垂直滑块选择所需的层。
- 单击“添加 Z 轴暂停点”以在层的开始处插入一个暂停点。
- 若要删除暂停点,可选择该层,然后单击“删除 Z 轴暂停点”。
![]() |
![]() |
