FDM印刷設定の調整

使用可能な設定は、プリンターモデル、選択された材料、および選択したモデルのファイル形式によって異なります。 ファイル形式と素材に依存する設定は説明に記載されていますが、プリンターに依存する設定は、以下の基本セクションと詳細セクションに分かれています。

基本設定

これらの設定は、サポートされているすべてのFDMプリンターで使用できます。uPrintおよびDimensionプリンターでは、これらの基本設定のみを使用できますが、他のプリンターでは詳細設定も使用できます。セクションへジャンプします

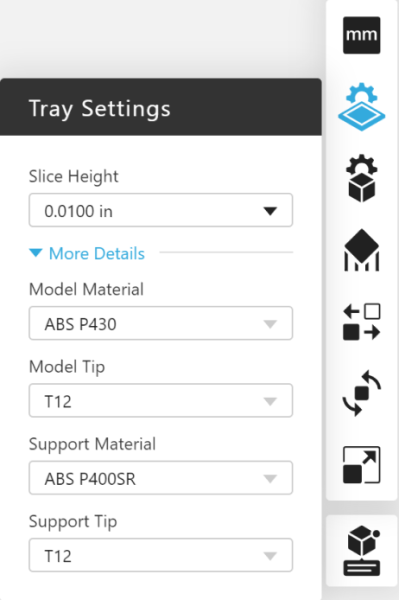

トレイ設定

これらのプロパティは、トレイ上のすべてのモデルで同じである必要があります。テンプレートプリンターではなく実際のプリンターを選択すると、プリンターの設定がここの値に入力され、緑色のアイコンによりプリンターの設定と一致していることを示します。

FDM Settings_1_2の調整

スライス高さ

スライス高さに使用できるオプションは、選択したプリンターによって異なります。スライスの高さの詳細については、こちらでご確認ください。

モデル材料とサポート材料

お使いのプリンターで利用可能な材料の詳細については、 stratasys.com を参照してください。

モデルおよびサポート チップ

一部のプリンタでは、特定のプリント設定に異なるチップが必要です。

モデルの設定

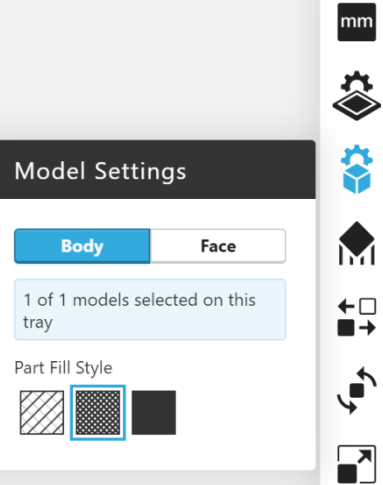

これらのプロパティは、トレイ上の個々のパーツに対して変更できます。3Dビューアまたはプロジェクトパネルのモデルリストで、左クリックしてモデルを選択します。Ctrl + クリックで選択に追加します。

FDM設定の調整_2_3

パーツ充填スタイル

各種スタイルの詳細については、こちらでご確認ください。

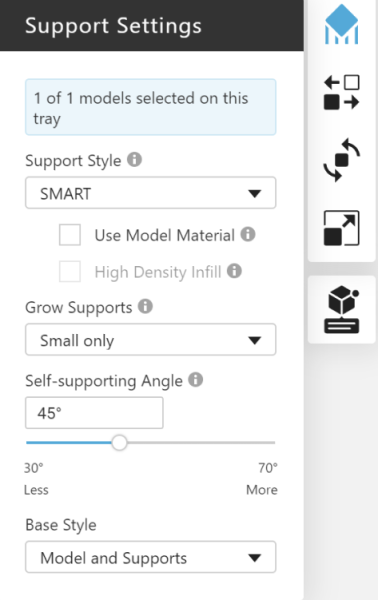

サポート設定

FDM Settings_3_4の調整
サポートスタイル

各種スタイルの詳細については、こちらでご確認ください。

モデル材料を使用

これにより、サポート構造の大部分をモデル材料を使用して印刷でき、サポート構造とモデルが接触する部分には何層かのサポート材料が形成されます。これにより、ジョブが各層でサポート材料とモデル材料を切り替えるのにかかる時間が短縮されます。

Stratasys F3300プリンターは、1つのトレイに対して複数のモデル材料をサポートしています。複数のモデル材料をセットアップする際、サポートに使用する材料を選択できます。デフォルトでは、モデルに割り当てられる材料は、「Model as Support」に割り当てられる材料です。

追加の設定により、生成されたサポート構造のインフィルがより高密度になり、境界の輪郭がなくなります。

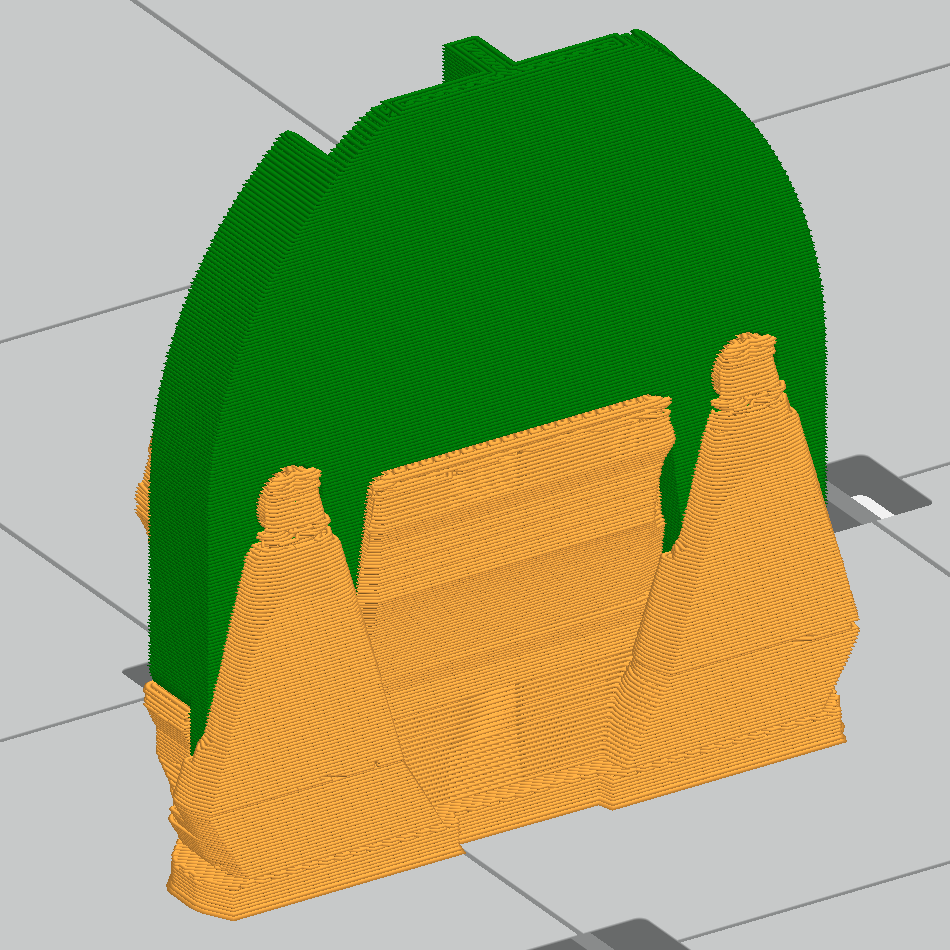

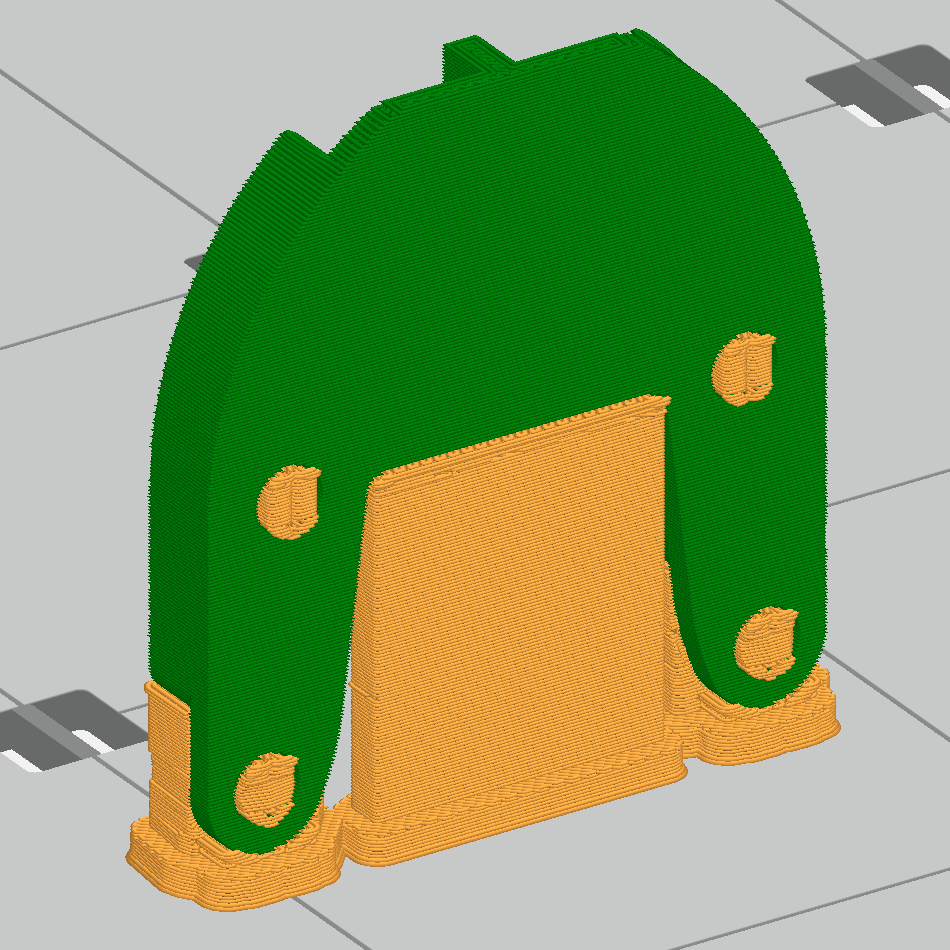

サポートの拡大

「Grow Supports」は、モデルの下に幅の広いサポートを形成することにより、サポートの安定性を向上させます。ただし、下図の例のように、一部のモデルでは不要なサポートが形成される場合があります。

サポート拡大なし 小さなサポート拡大のみ
FDM設定の調整_4
FDM設定の調整_5
自立角度

サポートは、パーツ表面の角度が自立角度と呼ばれる指定値を下回るたびに形成され、その値をここで調整できます。生成されるサポートの量を増減したり、プリンターや材料に応じて値をデフォルトの推奨値に復元することもできます。

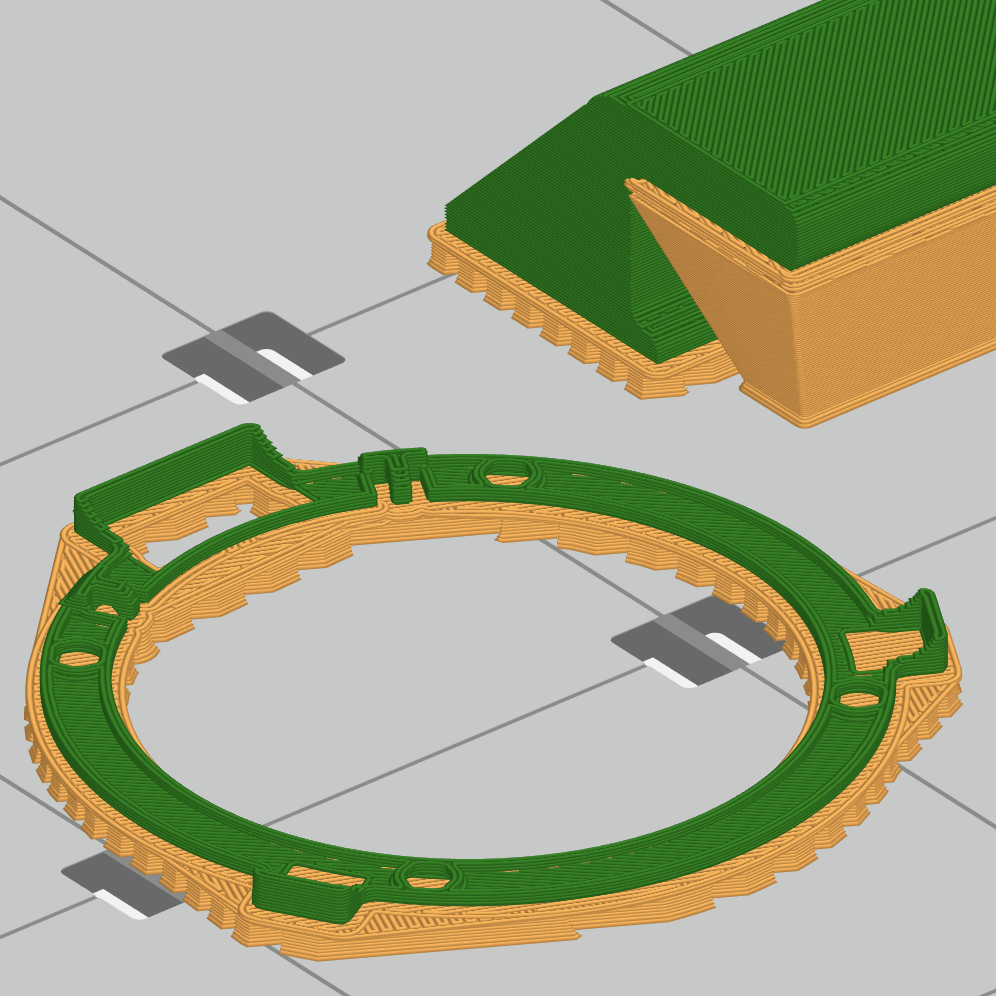

ベーススタイル

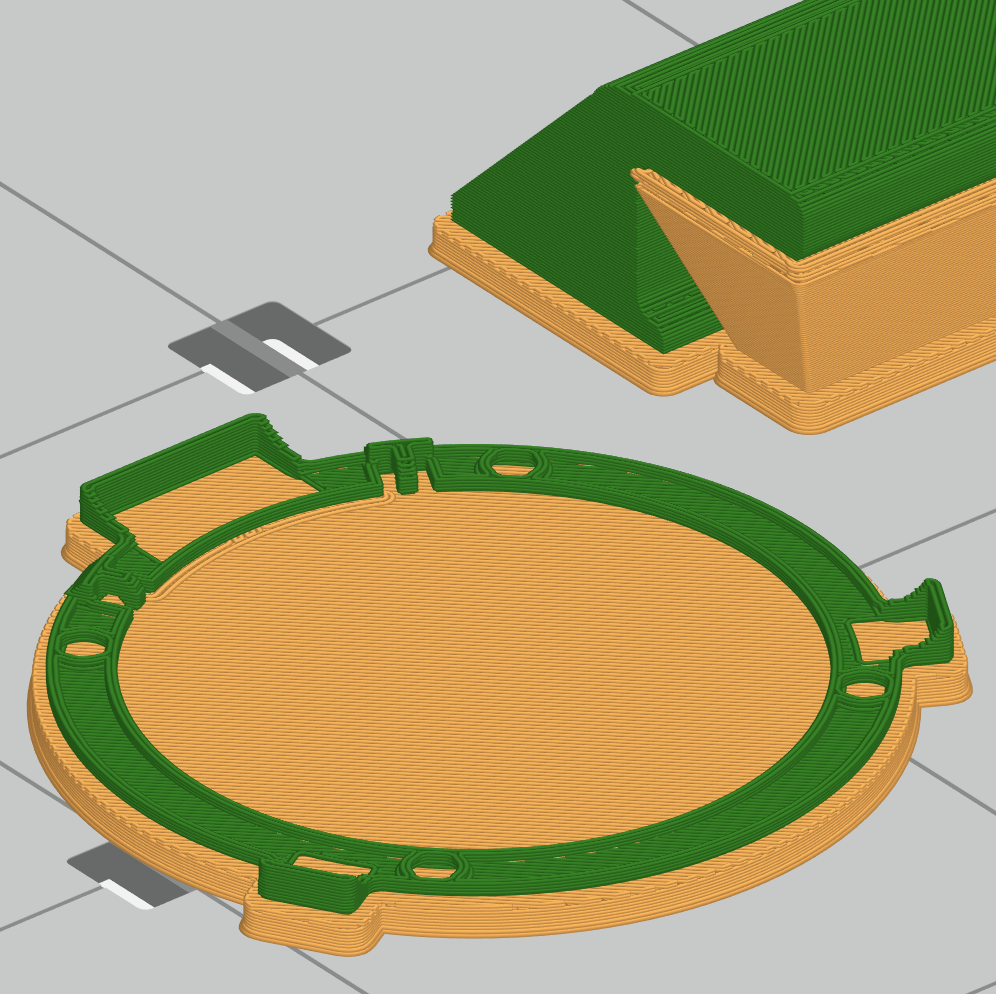

モデルのベースには、印刷される最初の層と、サポート材料の何層かが含まれています。「ベーススタイル」オプションを使用すると、ベースの形状を設定できます。「Model and Supports」では、モデルとサポート構造の下にベースを形成し、ベース内のすべての閉じたループを埋めます。「Model Only」では、モデルの下のみにベースを形成し、閉じたループは埋められません。


モデルとサポート モデルのみ
FDM Settings_6の調整
FDM Settings_7の調整

詳細設定

これらの設定は、特に明記されていない限り、Fortus、F123シリーズ、およびF900プリンタでのみ使用できます。

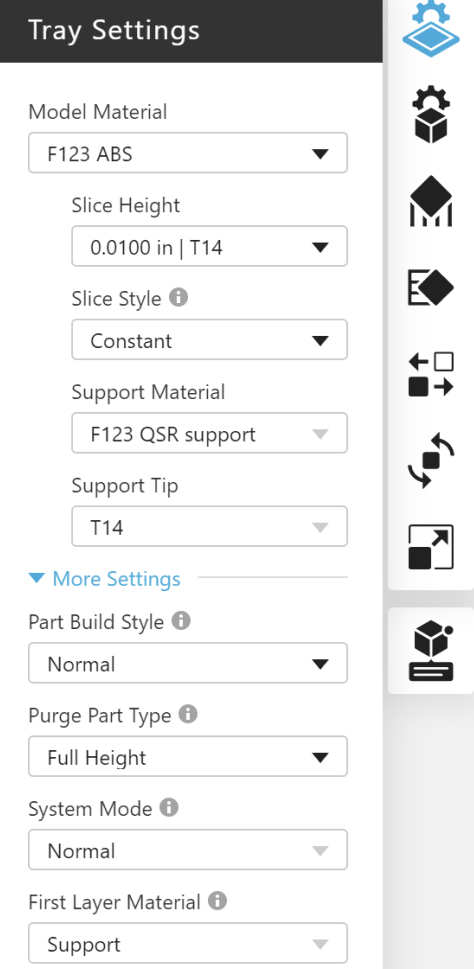

トレイ設定

FDM設定の調整_8_8

モデル材料

トレイのモデル材料を選択します。プリンターが異なれば、サポートする材料も異なります。

サポート材料

サポート材料は、モデル材料に基づいて自動的に選択されます。モデル材料に複数のサポート材料がある場合は、デフォルトの選択から変更できます。

スライス高さ

材料のスライス高さを選択します。材料が異なれば、サポートするスライス高さも異なります。すべての材料は、0.0100インチ (0.2540 mm) のスライス高さをサポートしています。その他の可能なスライス高さは、0.0050インチ (0.1270 mm)、0.0070インチ (0.1778 mm)、0.0130インチ (0.3302 mm)、および0.0200インチ (0.5040 mm) です。Stratasys F3300プリンターの場合、使用可能なスライス高さは0.2500 mm(0.0098 インチ)および0.5000 mm(0.0197 インチ)です。

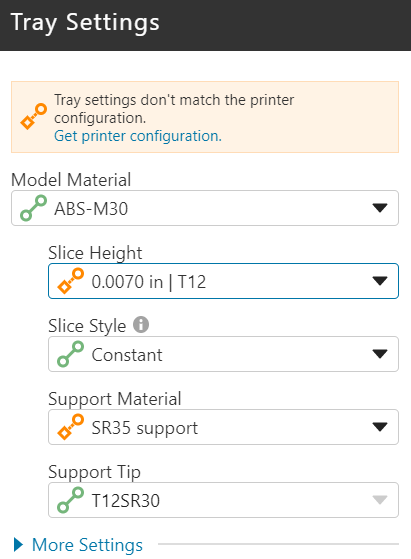

ネットワークプリンターを選択すると、ロードされた材料とチップは緑色のバーでマークされます。利用可能な材料はオレンジ色のバーでマークされています。

FDM設定の調整_9_9

Loaded vs Available

Material Setup (Stratasys F3300)

zFDM設定の調整_10_10

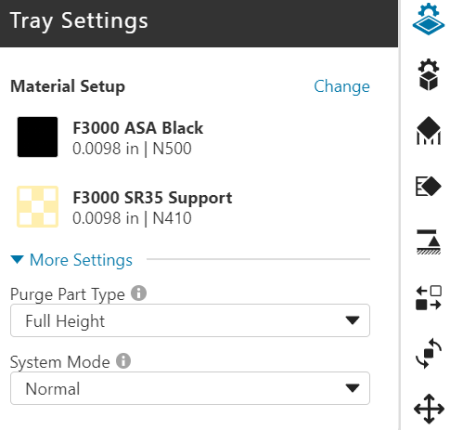

Material Setup for the Stratasys F3300

マテリアル設定(Material Setup)は、マテリアル、その色、選択したスライス高さ、およびマテリアルの押し出しに使用されるノズルの組み合わせです。Stratasys F3300プリンターで使用するマテリアル設定は最低2つ(モデルとサポート)で、最大4つまで使用します。マテリアル設定を編集するには、「トレイ設定」パネルで変更を選択し、材料とスライス高さを変更のダイアログで行います。

FDM設定の調整_11_11

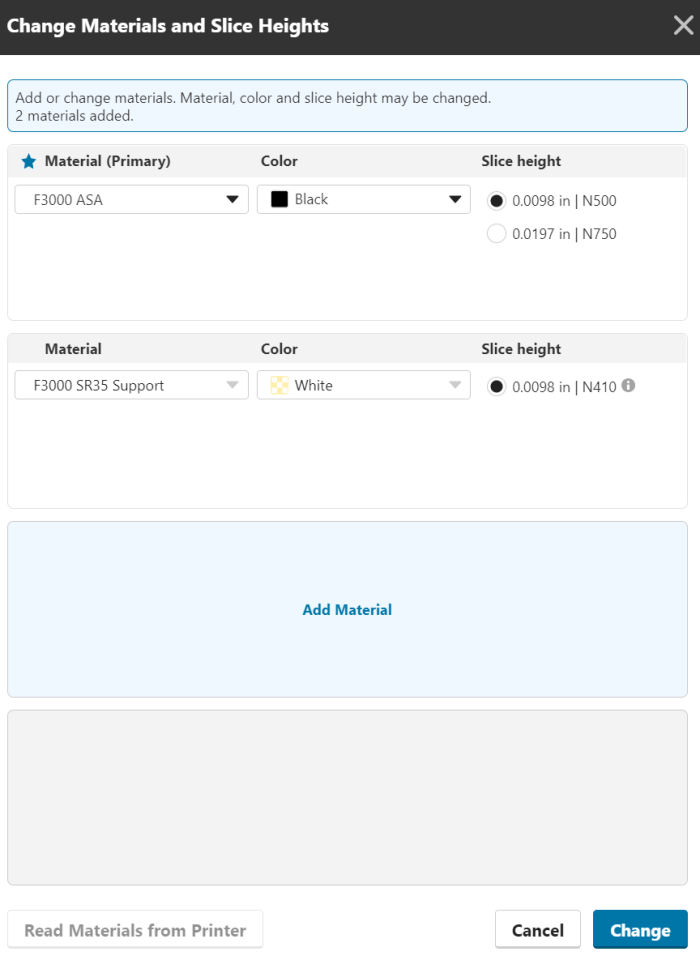

Material Setup Dialog, Stratasys F3300

材料とスライス高さを変更のダイアログは、左から右、上から下の順で機能します。

  • Left-to-right

    Selecting a material determines possible colors, slice heights, and nozzles.

  • Top-to-bottom
  • Selecting a material determines the support material, its slice height, and nozzle
  • Selecting a material limits additional materials to compatible materials.

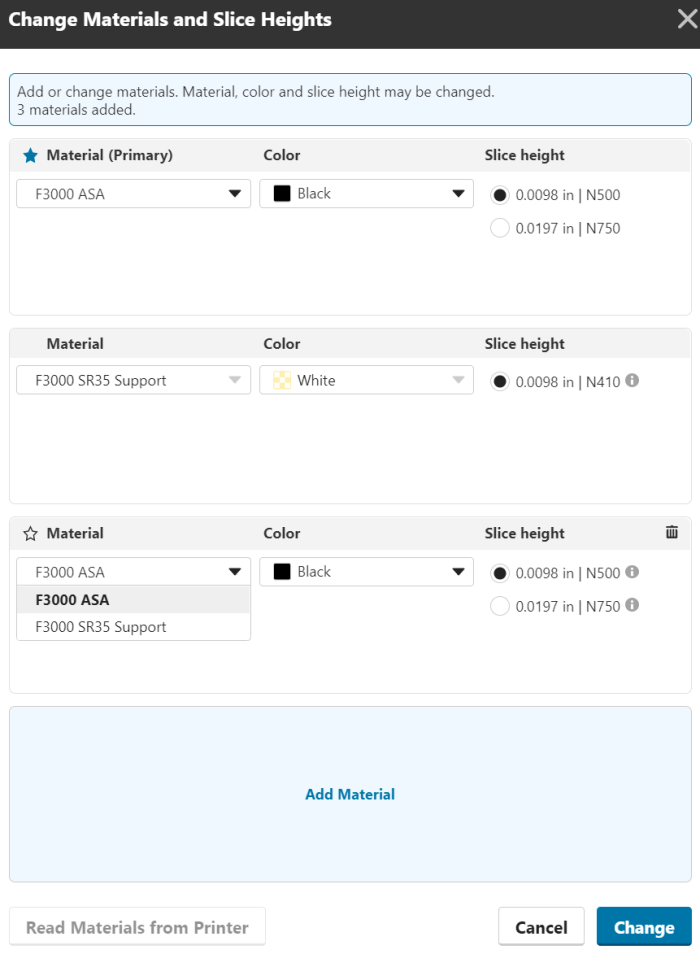

ネットワークプリンターの材料は、プリンターから材料を読み取るボタンをクリックすると読み取ることができます。材料を追加をクリックして、別の材料を追加します。

FDM Settings_12_12の調整

Adding Materials

Each tray has a primary material that is assigned to models added to the tray. identified by a blue star

FDM Settings_13の調整

Primary Material

(Primary)のテキストは、材料ラベルの横に表示されます。材料とスライス高さを変更のダイアログが表示され、マテリアル設定の選択が許可されている場合は、最初に「Primary Material」が表示されます。Primary Materialはサポート材料とその設定を自動的に決めるもので、追加できるSecondary Materialに影響します。二次材料は、星のアイコンをクリックして一次材料にすることができます

FDM設定の調整_14

Secondary Material

to the left of its name, and deleted by clicking the trash icon

FDM設定の調整_15

Delete material

on the righthand side of the material card.


プリンターを同時に異なる材料用に構成できますが、一つのトレイ用に設定された材料は相互に互換性がある必要があります。互換性は、一次材料によって定義されます。互換性のルールは次のとおりです。

  • Same base material (e.g. ASA)

  • Same support material (e.g. SR35)
  • 同じスライス高さとノズル(例: 0.5000 mm (0.0197 インチ) | N750)

Incompatible materials are identified by a red boundary and must be resolved before a Material Setup can be used on the tray.

FDM設定の調整_16_16

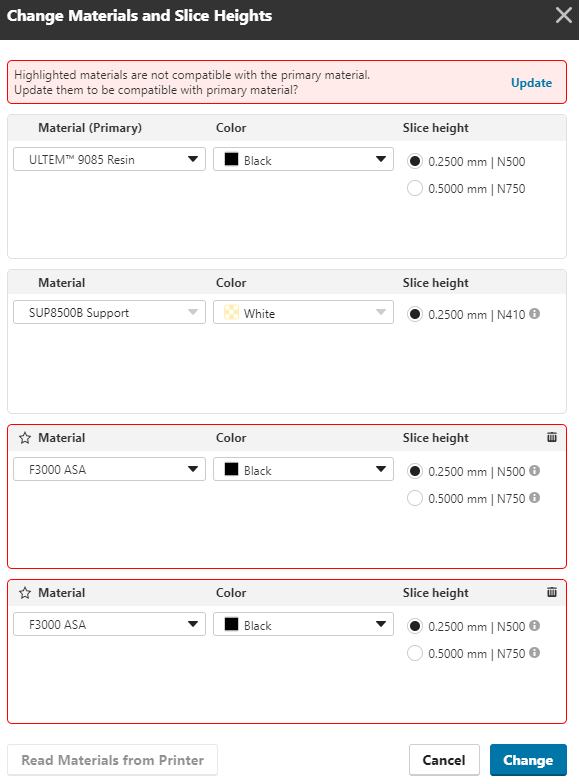

Incompatible Material Warnings

Incompatible materials may be updated by:

  • Editing the material to make the materials compatible
  • ダイアログの上部で更新を選択すると、互換性のない材料が置き換えられます。
  • Delete the material.
  • Change primary material (which changes the conflicts)
  • 変更を選択すると、競合が解消され、トレイの材料が更新されます。

An exception to the compatibility rules:

  • Primary Materialのスライス高さが0.2500 mm(0.0098 インチ)の場合、スライス高さが0.5000 mm(0.1970 インチ)の同じ材料を使用できます。ユーザーは、この組み合わせをモデルに割り当てることができます。ユーザーが0.5000 mmのスライス高さに別の材料を割り当てた場合、互換性がないとマークされることはありませんが、無視されます。

変更またはキャンセルを選択してダイアログを終了し、トレイ設定に戻ります。

FDM Settings_17の調整

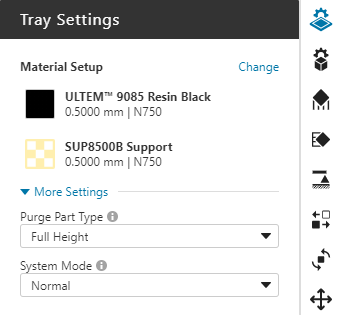

Updated Material Setup



スライススタイル(Fortus 900mcおよび450mc、Stratasys F900、F170とF120を除くF123シリーズ)

スライスの高さをモデルに適用する方法を設定します。[定数] は、モデル全体に対して1つのスライス高さを使用します。アダプティブでは、ドーム、フィレット、面取りなど、より詳細が必要なフィーチャには選択したスライスの高さが使用され、垂直壁など、詳細が不要なフィーチャには厚いスライスが使用されます。この機能は、公称スライス高さが0.010インチ (0.2540 mm) または0.007インチ (0.1778 mm) の場合に使用できます。

選択したスライスの高さ 追加のスライスの高さ
0.1778 mm (0.0070インチ) 0.2540 mm (0.0100インチ)
0.2540 mm (0.0100インチ)  0.3302 mm (0.0130インチ)

注:アダプティブスライススタイルは、トレイ上で1つのモデルのみがアクティブな場合にのみ使用できます。

部位造形スタイル(F120およびF770を除くF123シリーズ)

これらはプリセットのようなものです。「標準」以外の造形スタイルは、特定のモデルとトレイの設定を適用するだけでなく、ジョブに対するプリンターの動作方法に影響します。

標準 — プリセットなし。完全にユーザー定義です。PLAを除くすべての材料に使用でき、F123 TPU 92AおよびF123 Diran 410MF07に必要です。

ドラフト モード  - サポートの少ないスパース フィルを使用して、スループットを向上させ、手動でのサポート削除を改善します。これらの設定により、ジョブのスループットが大幅に向上します。一部のサポート設定を変更できますが、これはお勧めしません。F123 TPU 92AとF123 Diran 410MF07を除くすべての材料に使用でき、PLAに必要です。


パージパーツ・タイプ/ 犠牲タワータイプ

F123シリーズプリンターは、トレイの後ろのパージバケットの代わりにトレイ上のパージパーツを使用します。これにより、レイヤーあたりのヘッドの動きが減り、印刷時間が短縮されます。プリンターが各層でモデル材料からサポート材料に切り替える際は、パージが必要です。Fortusプリンターの場合、材料がすでにパージ用バケツにパージされている場合でも、サクリフィシャルタワーの追加を検討することがあります。継ぎ目の品質は、パージ後の最初のパーツで最も低くなることが多いため、トレイにサクリフィシャルタワーを追加することで、トレイ上のすべてのパーツで継ぎ目の品質を一定にすることができます。これは特にナイロン素材に役立ち、Nylon 12 CFでの印刷に必要です。

多くの場合、プリントの上層はサポート材料を使用しないため、パージは必要ありません。この設定でパージパーツの高さを調整します。モデルビューでは、トレイ上のパージパーツは設定に関係なく常に「Full Height」と表示されますが、スライスプレビューに移動すると実際の高さを確認できます。

Last Swap — パージパーツの高さは、サポート材料の最後の層と同じになります

Full Height — パージパーツは、モデル材料の最後の層まで続行されます。

注:PLAを材料として選択した場合、サポート材料が使用されていないため、パージパーツはありません。

システムモード

システムモードは、ジョブ内のモデルに関する追加情報をプリンターに送信します。使用可能なオプションは、選択したプリンター、材料、スライス高さによって異なります。

標準(デフォルト) — ほとんどのパーツの印刷に使用します。

レンガ  - 大きくて密集したパーツを印刷するときに、パーツのカールを減らすために使用します。Brickオプションは、F123シリーズプリンターのABS、ASA、PC-ABS、ABS-CF10、およびNylon-CF10で使用できます。サポートされているスライスの高さと材料は、ジョブ用に選択したF123シリーズプリンターによって異なります。

薄肉 — 薄肉形状が多数あるパーツを印刷するときに、カールと変形を減らすために使用します。薄肉の最大厚さは材料によって異なります。

  • 0.0900インチ(2.29 mm)。すべてのULTEM™ 9085樹脂およびULTEM™ 1010樹脂、Antero 800NA、およびAntero 840CN03材料
  • 0.1000インチ(2.54 mm)ナイロン12、ナイロン6、ナイロン12 CF、およびディラン410MF07
第1層材料(F770およびF120を除くF123シリーズの場合)

0.005インチのスライス高さを選択すると、トレイと接触するベースレイヤーにサポート材料を使用するか、モデル材料を使用するかを選択できます。このスライス高さは、より低いチャンバー温度を使用し、トレイの接着性を向上させ、部品の品質を確保するために、モデル材料がデフォルトの選択です。ただし、パーツをトレイから簡単に取り外したい場合は、ベースレイヤーにサポートマテリアルを使用できます。これをブリックモード(上記参照)と組み合わせて使用 して、チャンバーの温度を上げることもできます。

モデルの設定

詳細設定は、選択したファイルの種類に応じて、ボディ単位または面単位で適用できます。Model Settingsパネルのタブを使用するか、Model Settingsパネルが開いているときにBキーまたはFキーを押して、ボディと面の選択を切り替えます。

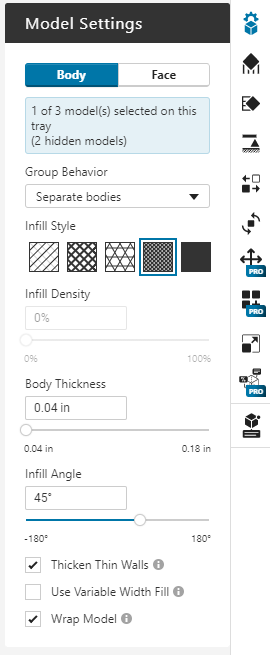

ボディ設定

FDM設定の調整_18
グループ動作

ボディ設定をアセンブリに適用する場合、グループを作成すると、より多くのオプションが利用可能になります。アセンブリファイルまたはマルチボディパーツファイルをトレイに追加した後、印刷する最上位アセンブリまたはいくつかのコンポーネントを選択し、グループを作成するには、プロジェクトパネルのボタンまたは右クリックメニューを使用します。このグループは、選択した構成部品のみで構成されるフラットなアセンブリ構造で、元のアセンブリは非表示になっています。ファイルリストでグループを選択すると、モデル設定パネルにグループ動作設定が表示されます。

個別のボディ — 各コンポーネントは、独自のボディ設定を持つことができます。これは、グループを作成するときのデフォルト設定です。

Combine Bodies — 一つのボディ設定がグループ全体に適用されます。これは、グループを作成しない場合のアセンブリの動作でもあります。

「Separate Bodies」の動作を使用してグループを印刷すると、印刷されるパーツの物理特性を最適化できます。たとえば、強度を高めるために無垢のインフィルで印刷できる領域もあれば、重量を節約するためにまばらにできる領域もあります。これらの領域は、CADシステムでのモデルの設計時に定義します。

インフィル密度

一部のインフィルスタイルでは、密度を制御できます。密度を上げると、インフィルラスター間のギャップが減って強度が増し、密度を下げるとラスターの間隔が離れて、材料の使用量と印刷時間が短縮されます。

ボディの厚さ

この設定は、モデルの外側サーフェスの最小厚さを制御します。厚さを大きくすると、垂直サーフェスに使用されるコンターの数と、水平面に使用されるソリッド レイヤーの数が増えます。ボディの厚さの内側の領域は、インフィル スタイルインフィル密度に基づいて充填されます。ボディの最小厚さは、インフィルのスタイルによって異なります。

インフィル角度

パーツの最初のレイヤーのインフィルラスターの角度を設定します。角度は、レイヤーを追加するたびに設定値ずつ増加します。ほとんどの場合、増分は90度です。

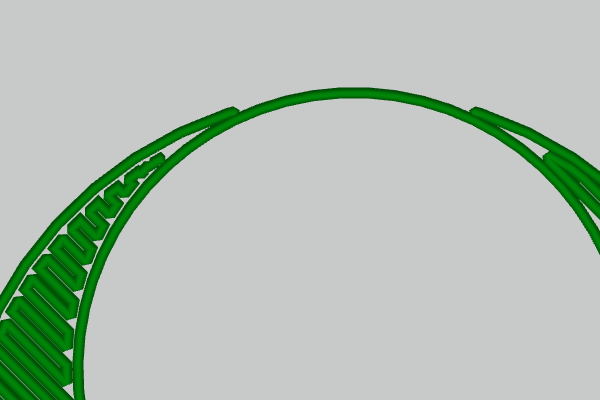

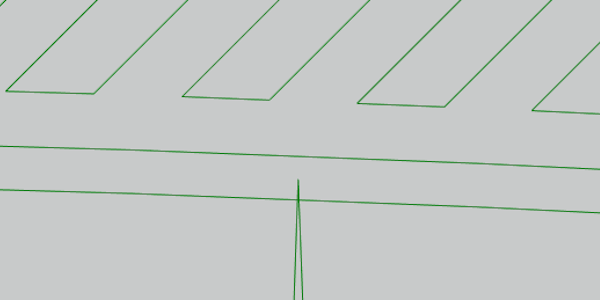

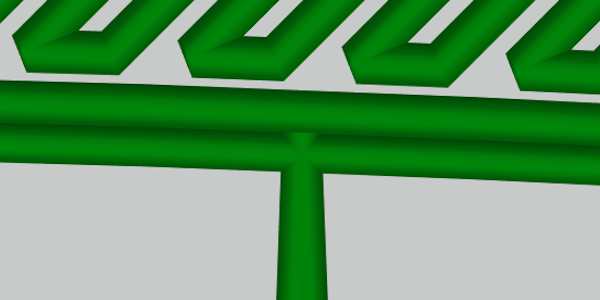

薄ウォールを厚くする

モデルをスライスすると、スライスの一部の領域が2つのツールパス幅 (スライス高さの4倍) よりも狭くなる場合があります。この設定を有効にすると、狭いエリアは最小の壁幅まで厚くなります。この設定を無効にすると、ツールパスは収まらない場所には生成されません。設定が使用できない場合は、デフォルトでオンになっています。

オフ オン
FDM設定の調整_19
FDM設定の調整_20

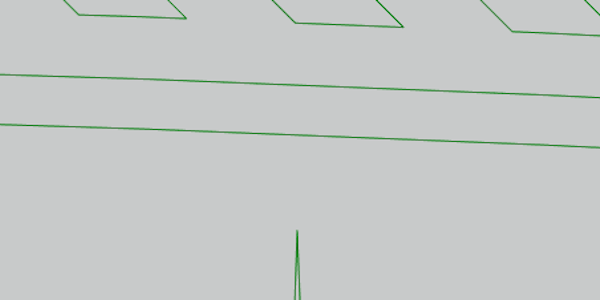

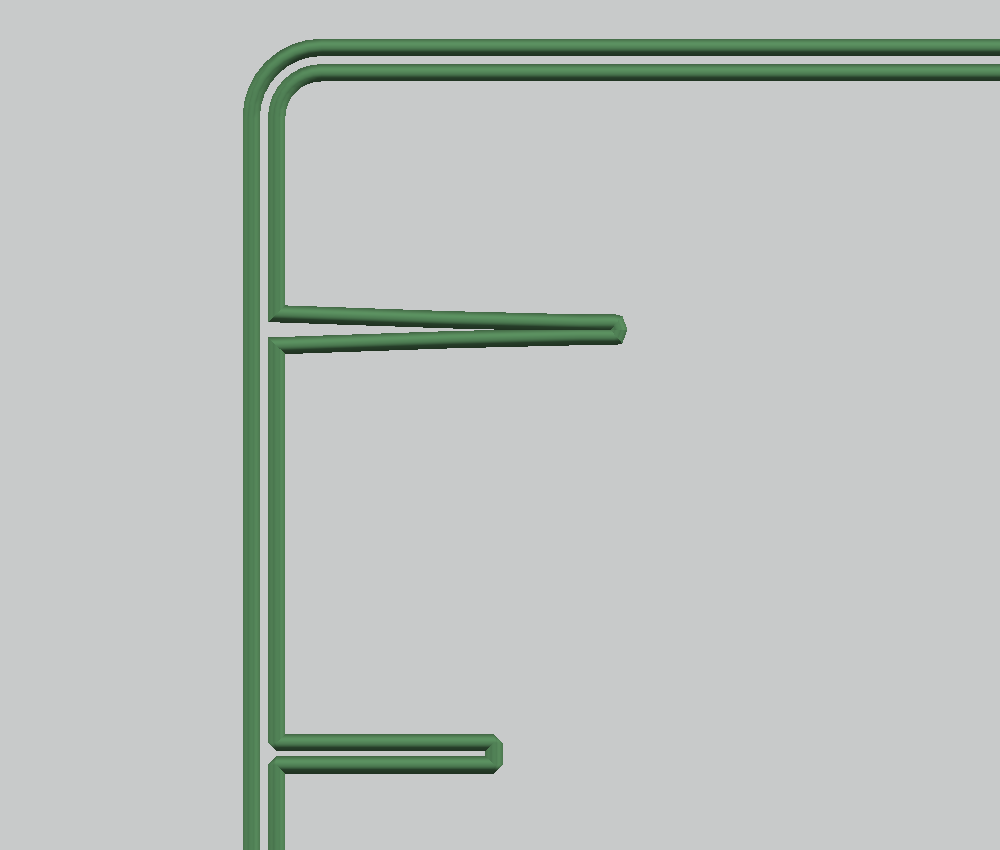

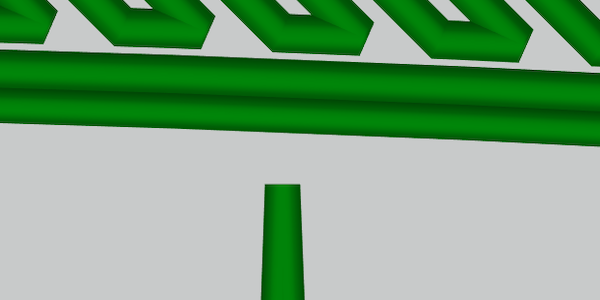

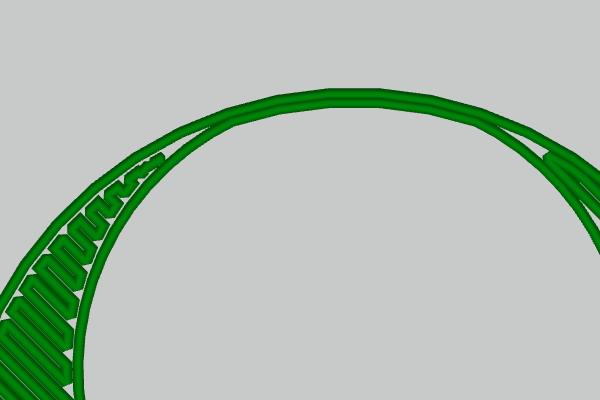

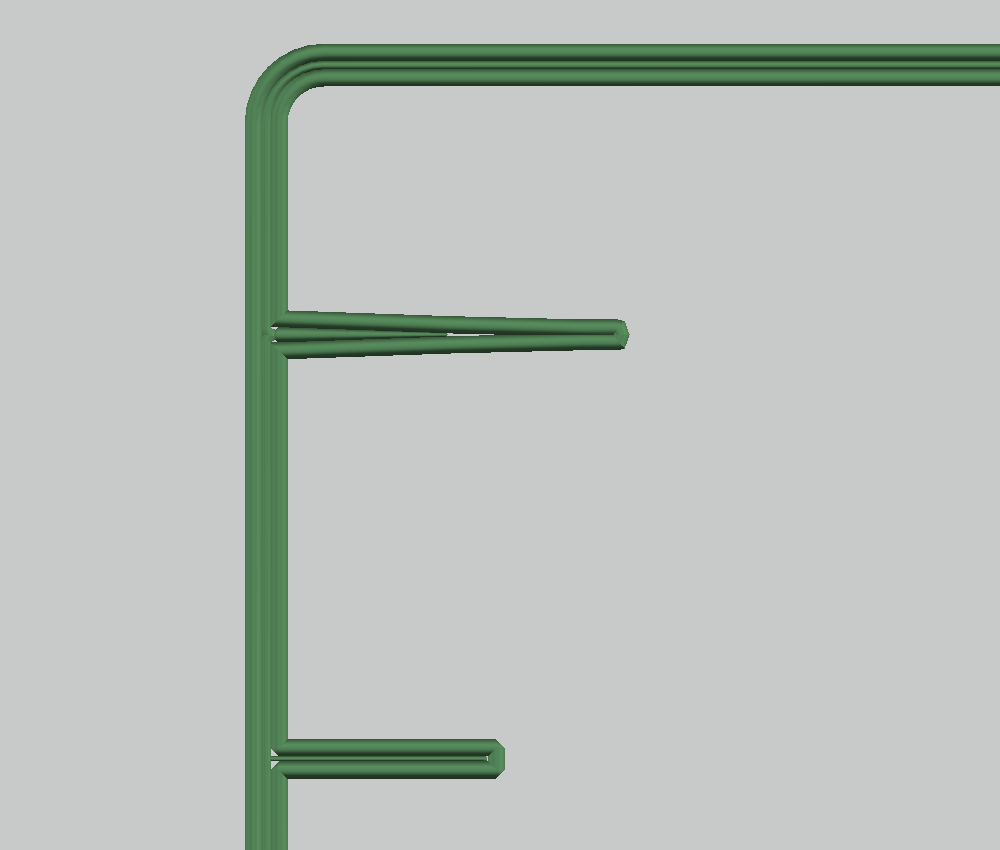

可変幅のフィル

通常の幅の等高線またはラスターパターンが収まらないモデルの領域を塗りつぶします。ツールパスは領域の中心に沿って作成され、領域を埋めるために必要に応じて幅が変化します。これにより、より密度が高く、より強力なモデルが得られます。

オフ オン
FDM設定の調整_21
FDM設定の調整_22

ラップモデル

別々のボディを持つグループを共通のシェルで囲みます。シェルは、グループ内のボディ間のジョイントが、加えられた荷重に抵抗するように設計されていない場合に強度を追加します。Stratasys Wrap Modelではデフォルトでオンになっています。


Material and Slice Height Combos (Stratasys F3300)

Stratasys F3300トレイには、最大3つのモデル材料を印刷できます。モデル マテリアルは、[モデル設定] パネルに表示されます。リストの先頭にある材料が一次材料です。トレイに追加されたすべてのモデルに割り当てられます。追加の(Secondary)材料が使用可能な場合は、モデルを選択してから、モデル設定パネルでモデル材料を選択することで材料を割り当てます。

FDM設定の調整23_23

Assigning Materials to Models

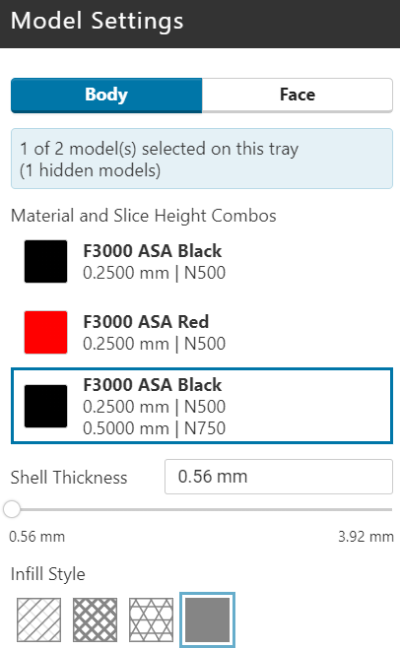

Double Height Infill

一つのトレイで複数の材料を使用する場合は、スライス高さを同じにする必要があります。同じ材料に、特定の方法で使用される2つの異なるスライス高さがある場合があります。

  • モデルのシェルのスライス高さは0.2500 mm(0.0098 インチ)です
  • インフィルのスライス高さは0.5000 mm(0.0197 インチ)です
  • The infill is solid

This combination of single height shell and double height infill is not supported for different materials.

FDM Settings_24_24の調整

Single Height Shell, Double Height Infill

Assigning Different Materials to Bodies in a Group

個別のボディを持つグループは、ボディごとに異なる設定をサポートします。その機能は材料にも影響します。次の手順を実行します。

  • Select the body in the Group
  • Select a material on the Model Settings panel

Note

グループ内のボディに複数の材料を割り当てる場合は、「Wrap Model」がオフになっていることを確認します。[ラップモデル]をオンにすると、モデル全体がプライマリマテリアルのシェルに包まれます。

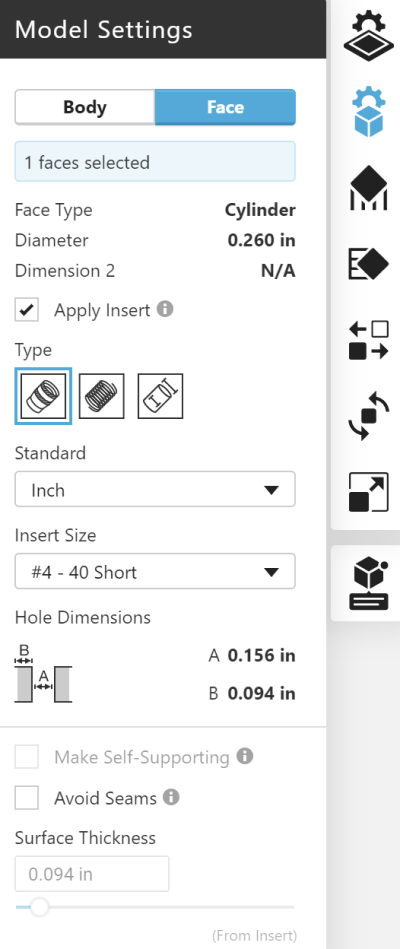

面の設定

FDM設定の調整_25_25

選択したモデルのファイルタイプによっては、面単位で設定を適用できる場合があります。面の設定は、BREPジオメトリを含むファイル タイプでのみ使用できます。メッシュのみの形式(*.stl、.wrl、.obj、および.3mf)には正確なBREPジオメトリが含まれていないため、面を選択できません。.sldprtなどのネイティブCAD形式や、.stpや.igsなどの一部の中間ファイル形式にはBREPジオメトリが含まれているため、ボディと面の両方を選択できます。また、面の設定は、グループ化されていないアセンブリや、「Combine Bodies」の動作が選択されているグループには適用できません。

インサートの適用

ねじを3Dプリントすることはお勧めできないため、印刷が完了した後に金属インサートを使用することを検討してください。「Apply Insert」機能により、プリントされたパーツに適切な寸法の穴を持たせるようにします。穴(円筒面)を選択し、「Apply Insert」のチェックボックスをオンにします。インサートのタイプ(テーパーヒートセットまたはHelicoil)とサイズを選択すると、表示されている推奨穴寸法が選択対象に適用されます。

穴の寸法がインサートの推奨寸法と一致しない場合は、[カスタム]を選択して独自の寸法を入力できます。「カスタムサイズを保存」をクリックすると、「マイライブラリ」に追加されます。追加するインサートの寸法が多数ある場合は、カスタムライブラリファイルを作成し、「ファイル>環境設定>FDM」から追加できます。ファイルは .JSONテキストファイルで、次の形式です。

{
  "version": "1.0",
  "name": "Custom Library 1234",
  "libraryType": "insert",
  "entries": [
    {
      "version": "1.0",
      "name": "MyInsert 1",
      "type": "insert",
      "content": {
        "name": "MyInsert 1",
        "diameter": 0.2,
        "thickness": 0.2,
        "units": "in"
      }
    },
    {
      "version": "1.0",
      "name": "MyInsert 2",
      "type": "insert",
      "content": {
        "name": "MyInsert 2",
        "diameter": 0.4,
        "thickness": 0.2,
        "units": "in"
      }
    }
  ]
}
自立サポートの作成

ジオメトリに水平方向に造形する穴がある場合、この機能によってそれらが菱形に変更されるため、サポート材料は必要ありません。

シームの回避

ツールパスの始点/終点があると、プリントしたパーツ上にシームと呼ばれるマークが残ります。シームが主要なサーフェスに配置されないようにするには、サーフェスを選択し、[Avoid Seams] チェックボックスをオンにします。

表面の厚さ

ボディの厚さ制御に似ていますが、特定の面に適用されます。

サポート設定

現在、高度なサポート設定はありません。上記の基本セクションを参照してください

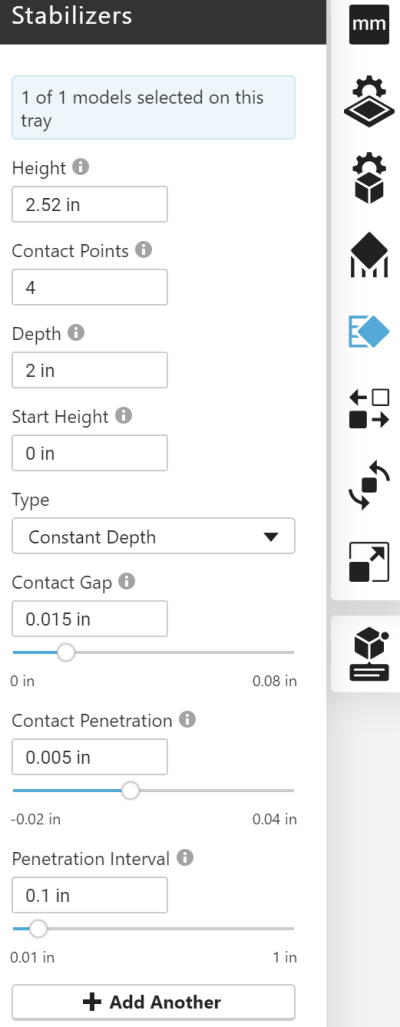

安定剤

FDM設定の調整_26_26

スタビライザーは、プリント品質を向上させるために使用するサポート構造です。自立角度やサポートスタイルに基づいてサポートを生成しない背の高い薄いモデルでは、スタビライザーは振動を最小限に抑え、モデルを直立させ続ける横方向のサポートを提供できます。また、長くて薄いモデルの場合、スタビライザーによりモデルをビルドトレイまたはシートに固定して反りを防ぎます。

スタビライザーは、モデル材料で作られたタワー構造で、モデルの外側の周囲に生成されます。モデルの形状に適応し、サポートに遭遇すると調整して干渉を避けます。接触点は、モデルの垂直面に非常に近く、指定された間隔でモデルを貫通します。これらのポイントにより、印刷時の安定性が向上し、完了すると分離します。

スタビライザーを作成するには、モデル (アセンブリ、マルチボディ パーツ、グループ、またはパーツ) を選択し、ツールバーのスタビライザー アイコンを選択します。スタビライザーは、一度に1つのモデルに対して定義されます。スタビライザーアイコンを選択すると、モデルが解析され、デフォルト設定でスタビライザーが追加されます。

スタビライザーの構成

次のパラメータは、スタビライザーのサイズ、形状、および位置を定義します。高さを選択した後、パースペクティブをオフにしてトップダウンビューに切り替えて、このセクションの他のパラメーターを設定することができます。

高さ

FDM設定の調整_27_28

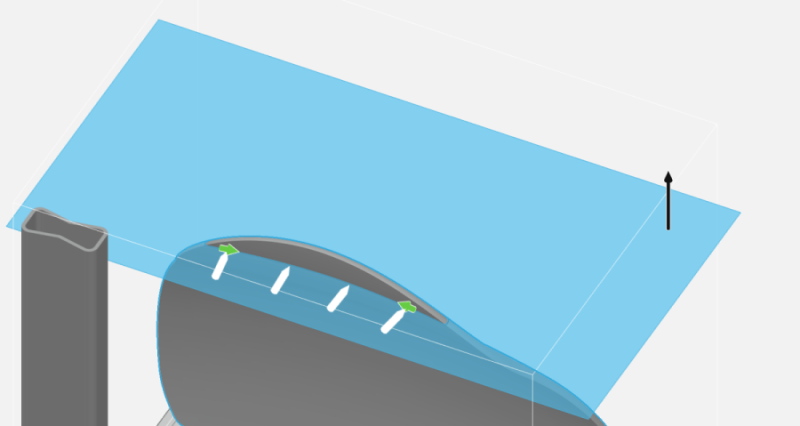

スタビライザーの高さは、矢印が付けられた青い平面でマークされています。矢印をクリックしてドラッグし、スタビライザーの高さを上下に調整するか、スタビライザーパネルで高さ設定を編集します。デフォルトの高さは、モデルの高さの80% です。

参照曲線

FDM設定の調整_28_29

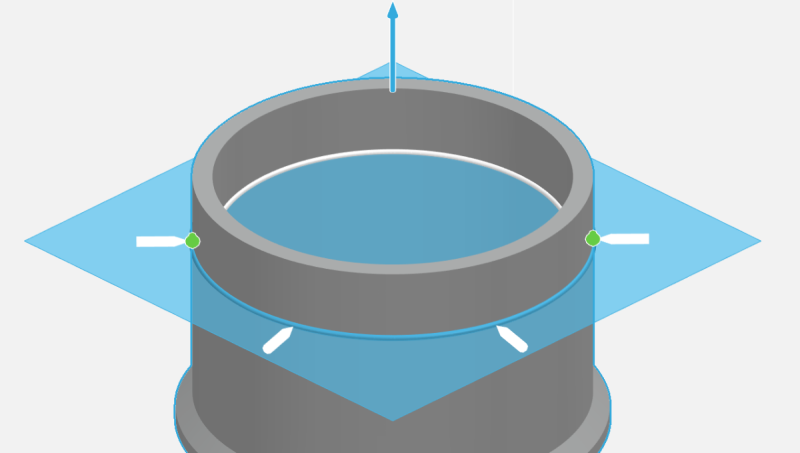

スタビライザーの高さ平面はモデルと交差し、1つまたは複数の閉じたループ曲線を形成します。ループが1つしかない場合は、自動的に選択され、青色で表示されます。複数のループが作成されると、1つのループが自動的に選択され、代替ループは白で表示されます。代替ループをクリックして選択します。

開始点と終了点

FDM設定の調整_29_30

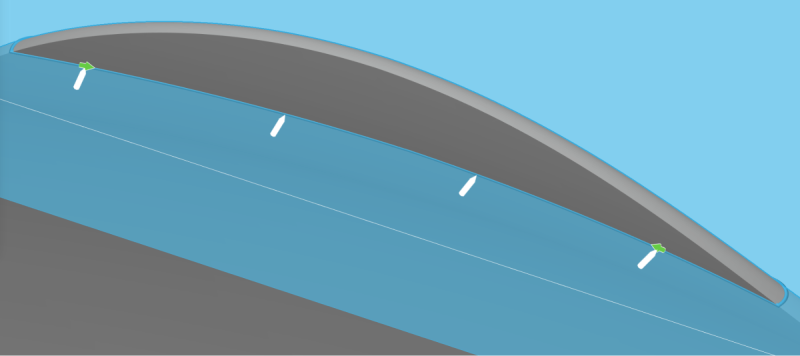

スタビライザーはモデル全体を囲むのではなく、定義したモデルのセクションをサポートします。スタビライザーの開始と終了は、緑色の矢印で識別されます。スタビライザーは、2つの矢印の間に作成されます。カーブに沿っていずれかの矢印をドラッグして、スタビライザーの開始位置または終了位置を調整します。

接点の数

スタビライザーがモデルに接触する回数を入力します(2〜20回)。モデルビューにおける接触点は、編集中のスタビライザーは白いピンで、定義されているが編集されていないスタビライザーはグレーのピンで表示されます。

深さ

スタビライザーの高さで測定された、スタビライザーの接点と後壁の間の最大距離。

タイプ

スタビライザーには、「Constant Depth」(デフォルト)と「Flat Back」があります。「Constant Depth」の場合、すべての接触はほぼ同じ深さで、バックウォールはモデルの形状に近くなります。フラットバックの場合、背面の壁は直線です。

連絡先の構成

FDM設定の調整_30_31

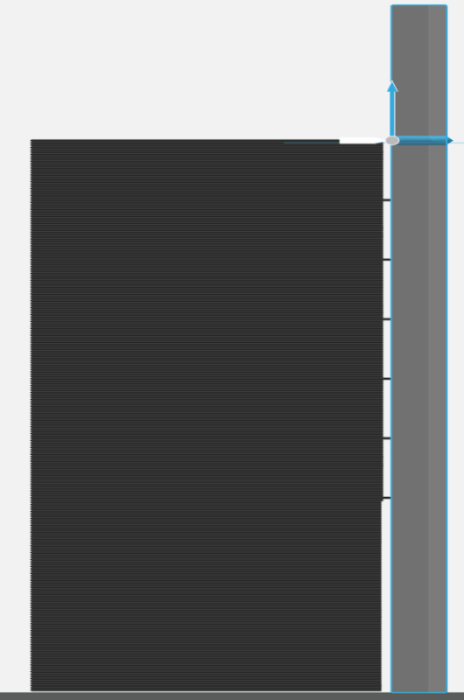

スタビライザー側面図

上記で定義した接触点は、実際にはスタビライザーの全高さでモデルに接触しているわけではありません。通常、スタビライザーは接触せずにモデル表面に非常に近くなりますが、一定の間隔で接触点が表面を貫通して、スタビライザーをモデルに近づけます。次の4つのパラメータは、貫通の周波数と深さを定義します。これらのパラメータを設定する前に、側面図に切り替えることもできます。

開始高さ

スタビライザーがモデルに貫通し始める高さです。デフォルトでは開始高さは0で、貫通はモデルの高さ全体にわたって間隔をあけて発生します。上の写真では、モデルの下部に貫通が発生しないように、開始高さが増加されています。

接点ギャップ

スタビライザーの接点が貫通していないときにモデルをクリアする距離。

接触貫入

スタビライザーの接点がモデルを貫通する最大距離。

貫入間隔

モデルを貫通する接触点間の垂直距離。接触点がモデルを貫通しない場合は、「Contact Gap」の距離だけモデルから離れます。

コンタクトギャップ 接触貫通
FDM Settings_31の調整
FDM Settings_32の調整
 FDM Settings_33の調整  FDM Settings_34の調整

スタビライザーの管理

スタビライザーを追加した後、「Add another」をクリックするかパネルを閉じることで、選択したモデルにさらに追加できます。各スタビライザーは、プロジェクトペインの親モデルにリーフを追加します。スタビライザーの定義を変更するには、ツリーでスタビライザーをダブルクリックするか、右クリックしてメニューから「スタビライザーを編集」を選択します。1つ以上のスタビライザーを削除するには、スタビライザーを選択して右クリックし、メニューから [スタビライザーの削除] を選択します。

アンカー

FDM設定の調整_35_35

アンカーは、モデルを造形するときに反りを防ぐサポート構造です。モデル材料で造形したアンカーにより、モデルの下側をビルドシートまたはトレイに固定します。アンカーのサポートベースやその他のサポート構造は生成されないため、モデルとビルドシートまたはトレイとの確実な結合が保証されます。アンカーは、下向きのモデル表面を上向きのモデル表面に確実に固定する目的でも使用できます。

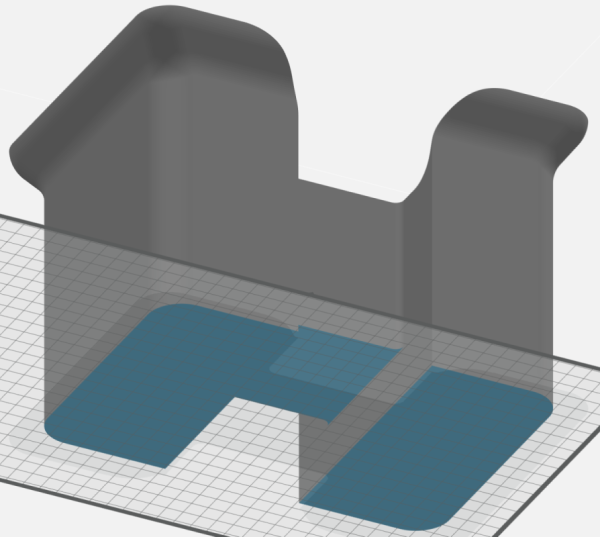

アンカーを作成するには、ツールバーのアンカーアイコンを選択します。トレイ上のモデルが分析され、アンカーを配置できるサーフェスが青色で強調表示されます。

FDM設定の調整_36_37

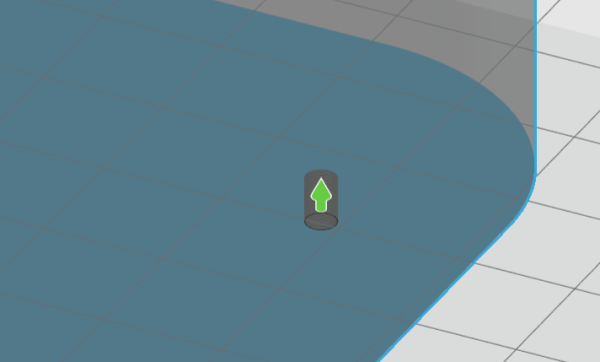

青いサーフェスをクリックしてアンカーを配置し、アンカーのモデルを選択します。アンカーの位置は、緑色の矢印とアンカー形状のプレビューでマークされます。

FDM設定の調整_37_37

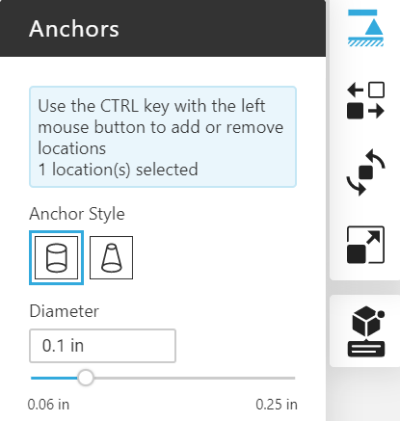

アンカーの構成

最初のアンカーが配置されると、アンカーパネルがアクティブになります。ユーザーは、アンカースタイルと直径を設定できます。

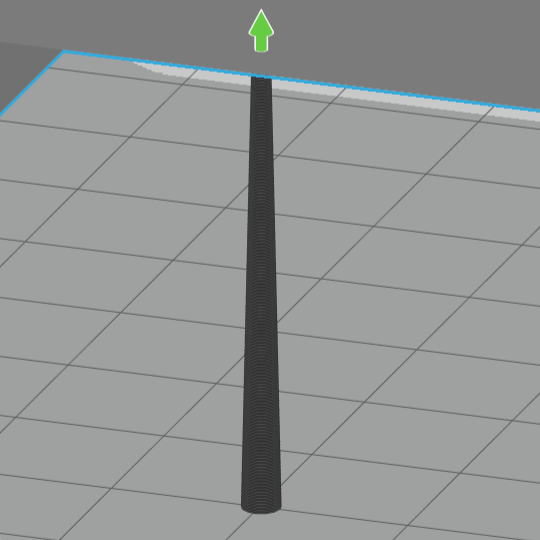

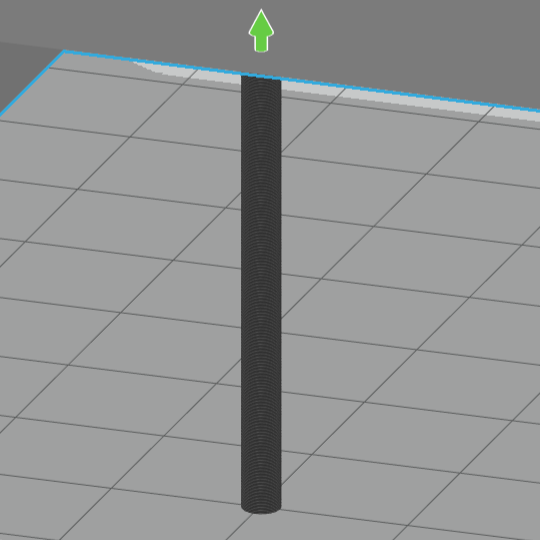

円筒形アンカー

円柱アンカーは、デフォルトのアンカースタイルです。これは、単一の直径によって定義されます。円筒形アンカーは、モデルの一番下のサーフェスとビルドシートまたはトレイの間に使用する必要があります。

コニカルアンカー

円錐アンカーは、上部の直径と下部の直径によって定義されます。底面の直径は、アンカーが別のモデルサーフェスで終了している場合でも、ビルドシートまたはトレイ上で最大の直径になります。円錐アンカーのテーパーの角度は、安定したアンカー機能を形成するために適用されるビルドルールによっても変わります。

円筒形アンカー 円錐アンカー
FDM設定の調整_38
FDM設定の調整_39

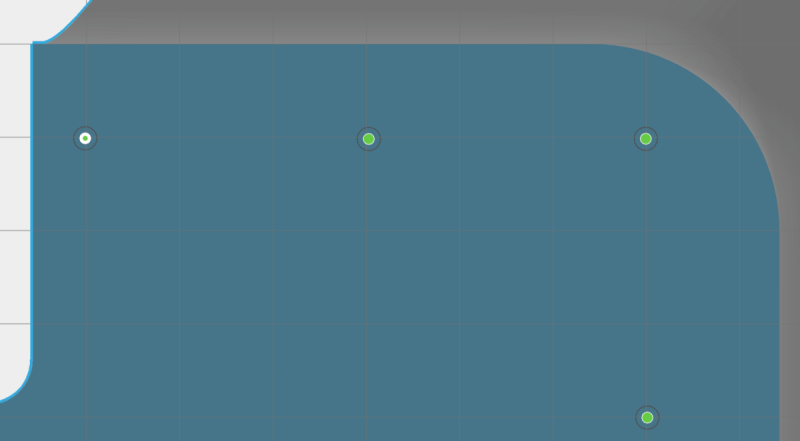

アンカーセット

モデルをクリックするたびに、新しいアンカー機能が作成されます。アンカーセットを作成するには、キーボードのCtrlキーを押しながら別の場所を選択します。セット内のアンカーは、スタイルとディメンションを共有します。CTRLキーを押したままにして、セットにさらに場所を追加します。CTRLキーを放すと、新しいセットを作成するか、トレイ上の別のモデル用のアンカーを作成します。

セットからアンカーを削除するには、Ctrlキーを押しながら既存のアンカーを選択します。このアクションを繰り返して、さらにアンカーを削除します。最後のアンカーがセットから削除されると、アンカー機能は自動的に削除されます。

ヒント:モデルの一番下のサーフェスにあるアンカーの場合は、トレイを下部ビューに向け、グリッド線を使用してアンカーの位置合わせを改善します。

FDM設定の調整_40_41

アンカーの管理

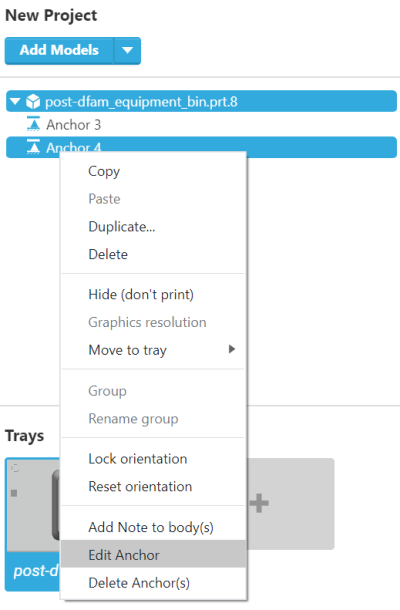

アンカーとアンカーセットは、新しい位置を選択することで追加されます。各アンカーは、プロジェクトペインの親モデルにリーフを追加します。アンカーの定義を変更するには、ツリーでアンカーをダブルクリックするか、右クリックしてメニューから[アンカーの編集]を選択します。1つ以上のアンカーを削除するには、アンカーを選択して右クリックし、メニューから「アンカーの削除」を選択します。

FDM設定の調整_41_41

アンカーを持つモデルに適用できる他のアクションは、コピー/ペースト、複製、Zを中心とした回転です。それ以外の方向の変更はアンカーを無効になり、自動的に削除されます。


Selecting the Anchor Material (Stratasys F3300)

Stratasys F3300プリンターは、1つのトレイに対して複数のモデル材料をサポートしています。複数のモデル材料をセットアップする際、サポートに使用する材料を選択できます。デフォルトでは、モデルに割り当てられる材料は、「Model as Support」に割り当てられる材料です。
