FDMプリンターのスライスプレビュー

スライスプレビューは、FDMプリンターに送信される実際のツールパスデータのレンダリングです。これにより、キューに入れる前に、モデルとサポートの詳細なビューを取得します。スライスプレビューは、ジョブにZポーズを追加できる場所ですが、主に検査用のツールです。モデルとサポートの設定に対する変更は、スライスプレビューの外部から行う必要があります。

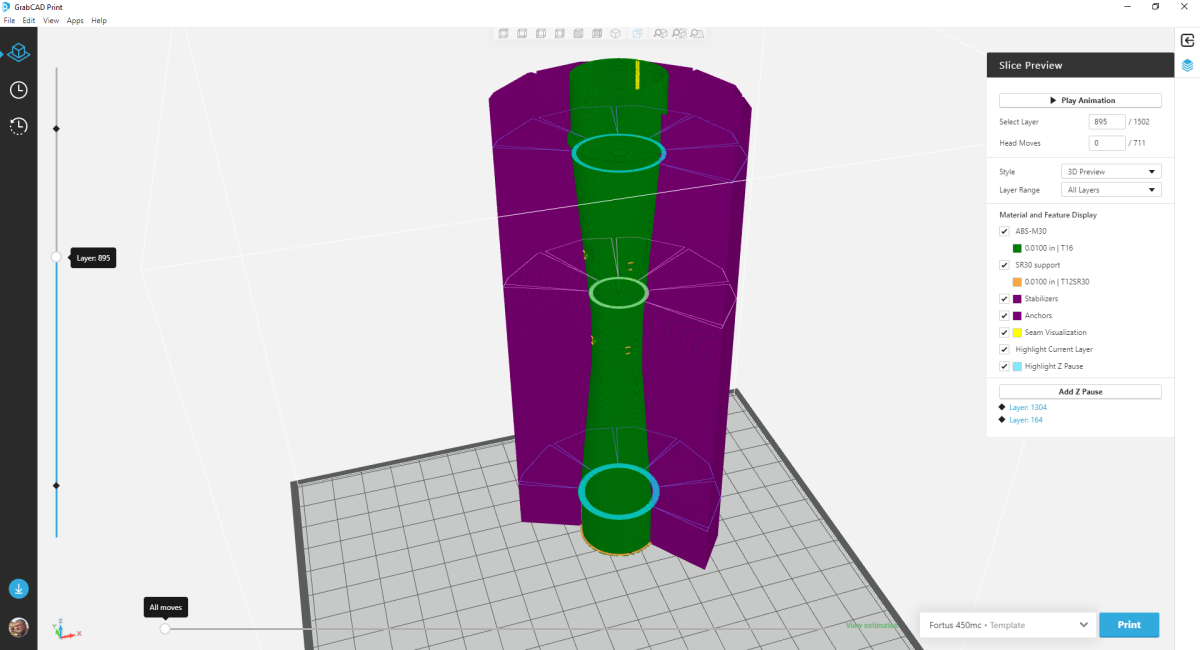

FDMプリンターのスライスプレビュー1

スライスプレビューに含まれるもの:

  • ツールパスの視覚的表示
  • ツールパスレイヤーをナビゲートするためのビューの左側にある垂直スライダー
  • ヘッドをナビゲートするためのビューの下部にある水平スライダーがレイヤー内を移動します
  • ビューの右側にあるスライスプレビューペイン。

スライスプレビューパネルには、ツールパスを簡素化および表示するための多数のコントロールセットが用意されています。コントロールの最初のセクションは、すべてのプリンターに共通です

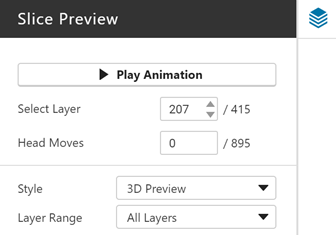

FDMプリンターのスライスプレビュー2

Common Controls, Slice Preview

アニメーションの再生/一時停止 ツールパスレイヤーの表示をアニメーション化します。

レイヤーを選択   レイヤースライダーと連携して動作します。レイヤースライダーを上下に調整すると、レイヤーを選択の入力ボックスが更新され、現在のレイヤーに反映されます。入力ボックスにレイヤーを入力すると、レイヤースライダーはスライダー上のそのレイヤーにジャンプします。レイヤー入力は、入力ボックスの隣に指定されたレイヤーの数より大きくすることはできません。

ヘッドを移動は、「Moves」スライダーと連携して動作します。「Moves」スライダーを前後に調整すると、ヘッド移動の入力ボックスが更新され、ツールパス上のヘッド位置に反映されます。入力ボックスに移動量を入力すると、「Moves」スライダーがツールパス上のその位置にジャンプします。

スタイルは、スライスプレビューでのツールパスの表示方法を指定します。

  • 2Dプレビューは、レイヤーの高さでのプリンターヘッドのパスを表します。
  • 3Dプレビューは、ツールパスの幅(GrabCAD Printでは編集不可)とスライス高さを使用して、ヘッドがツールパスに沿って移動するときに堆積した材料の3D表現を行います。これにはより多くのグラフィック処理能力が必要であり、グラフィック品質を「低」に設定している場合は使用できません。

レイヤー範囲は、スライスプレビューに表示されるツールパスのレイヤーを定義します。

  • すべてのレイヤーは、使用可能なすべてのツールパスデータを表示します。
  • レイヤーまでは、「Layer」スライダーで選択したレイヤーまでレイヤーを表示します。
  • 単一は、「Layer」スライダーで選択したレイヤーのみを表示します。
  • 単一と1つ上は、「Layer」スライダーで選択したレイヤーとその上のレイヤーを表示します。
  • 単一と1つ下は、「Layer」スライダーで選択したレイヤーとその下のレイヤーを表示します。

Material and Feature Display in Slice Preview

The next section of controls enables turning on and off different slice preview elements.

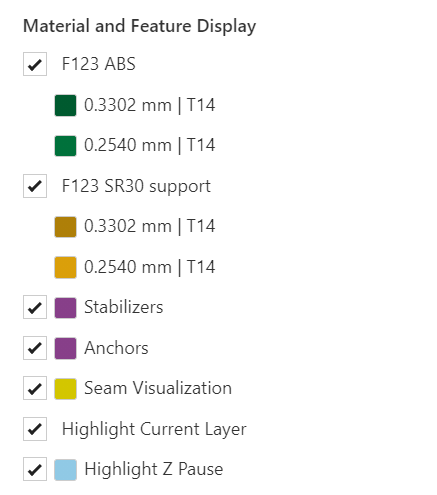

FDMプリンターのスライスプレビュー3

Slice Preview Elements, FDM Printers
  • モデル材料チェックボックスは、モデル、サポート、およびベースで使用されるモデル材料の表示を制御します。これは、モデル材料の名前、スライスの高さ、および先端によって識別されます。[スライス高さスタイル]を[アダプティブ]に設定すると、モデル マテリアルが更新され、基準スライス高さ(明るい色)とアダプティブ スライスの高さ(暗い色)が表示されます。
  • サポート材料チェックボックスは、サポートとベースで使用するサポート材料の表示を制御します。サポート材料の名前、スライス高さ、および先端によって識別されます。
  • スタビライザーは、スタビライザーの機能の表示を制御します。このオプションは、レビュー対象のトレイにスタビライザー機能が含まれている場合にのみ表示されます。
  • アンカーは、アンカー機能の表示を制御します。このオプションは、レビュー対象のトレイにアンカー機能が含まれている場合にのみ表示されます。
  • シームの視覚化は、モデルの輪郭でのシームの表示を制御します。
  • 現在のレイヤーをハイライトは、「Layer」スライダーで選択したレイヤーのハイライトを制御します。このオプションは、[レイヤー範囲] が [単一] に設定されている場合は無効になります。
  • Zポーズをハイライトは、Zポーズのあるレイヤーをハイライトします。このオプションは、トレイにZポーズが含まれている場合にのみ表示されます。

Material and Feature Display (Stratasys F3300)

Slice Preview for the Stratasys F3300 splits elements into two groups:

  • 表示
    目的に基づいて要素のオンとオフを切り替えます。
  • FDMプリンターのスライスプレビュー4

    F3300スライス プレビュー要素
  • モデル
    トレイ上のモデルの表示を制御します。これは、モデルに使用されるマテリアルとは無関係です。
  • サポートとベース
    トレイ上のサポート材料とベースの表示を制御します。これには、サポートとベースに使用されるモデル材料が含まれます。
  • パージパーツ
    トレイ上のパージパーツの表示を制御します。パージパーツのベースの表示は制御しません。
  • 安定剤
  • アンカー
  • Seams
  • Highlight Current Layer
  • Highlight Z-pause
Material and Slice Height Display

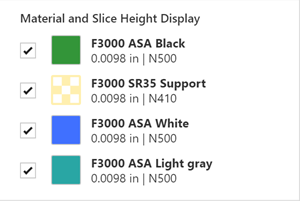

FDMプリンターのスライスプレビュー5

Material and Slice Height Display

Stratasys F3300プリンタには、1つ、2つ、または3つのモデル材料とサポート材料があります。スライスプレビューにチェックボックスが表示されるのは、材料がトレイ上のモデルに割り当てられている場合です。トレイに材料が使用可能であるが、モデルに割り当てられていない場合、その材料は表示されません。各チェックボックスには、材料名、スライス高さ、ノズルが含まれています。チェックボックスが選択されています。チェックボックスをオフにすると、そのマテリアルがスライスプレビュー表示から削除されます。


Z による停止を追加

FDM印刷はレイヤー間で一時停止できるため、ユーザーは印刷の途中で材料の色を交換したり、挿入物を追加したりできます。

  1. スライス プレビューに移動します。
  2. 矢印キーまたは左の垂直スライダを使用して、必要なレイヤーを選択します。
  3. [Z による停止を追加] をクリックして、レイヤーの最初に一時停止を挿入します。一時停止がZポーズをハイライトのリストに追加され、「Layer」スライダーにひし形でマークされます。
  4. 一時停止を削除するには、レイヤーを選択して[Z一時停止を削除]をクリックするか、一時停止リストで一時停止を強調表示して削除アイコンを選択します。

FDMプリンターのスライスプレビュー6

ヒント: 印刷前にZポーズを追加します。Zポーズはレイヤーにアタッチされ、レイヤーに影響を与える変更(例:スライス高さ)を行うと、Zポーズが自動的に削除されます。
