PolyJetプリント設定の調整

使用可能な設定は、プリンターモデル 、ロードされた材料、および選択したモデルのファイル形式によって異なります。 使用する選択したプリンタによって、GrabCAD Printがモデルと設定を印刷可能なデータに処理する方法が決まることに注意してください。J700 Dentalを除くJシリーズプリンターではAdvanced Slicerを使用し、Connex3およびObjet1000マシンではLegacy Slicerを使用します。一部の設定と新機能は、Advanced Slicerでのみ使用できます。セクションにジャンプします。

トレイ設定

トレイ材料

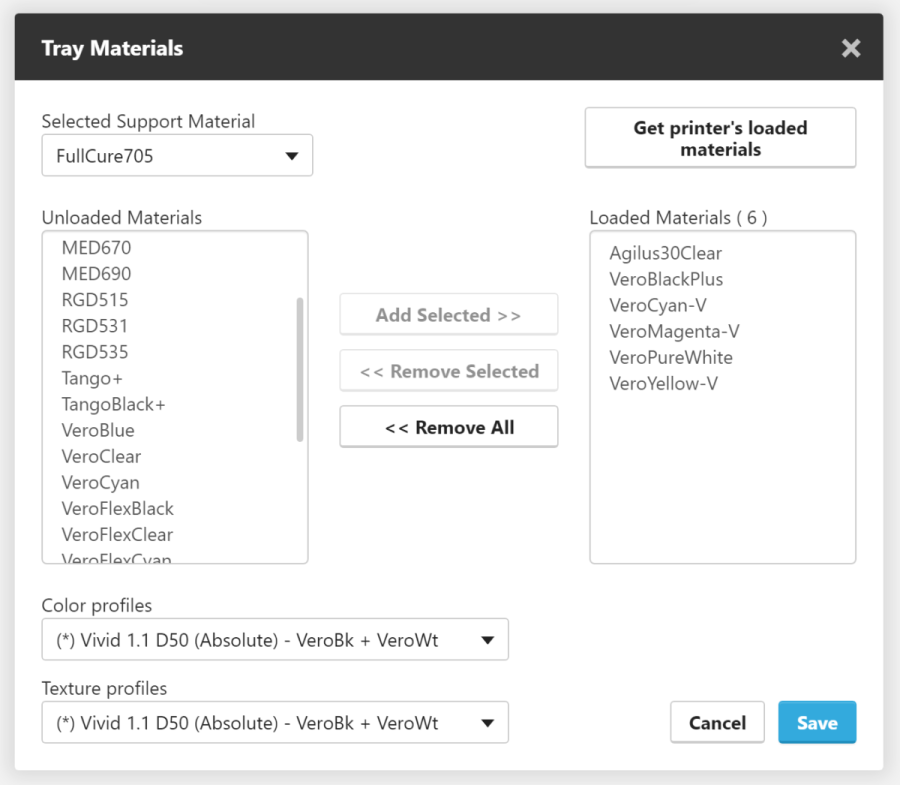

プリンターを選択すると、読み込まれた素材はプリンターに現在読み込まれているものと一致し、テンプレート プリンターを選択した場合は既定の素材セットと一致します。選択したマテリアルとプロファイルを確認するには、[マテリアルの変更]をクリックしてこのパネルを開きます。

PolyJet印刷設定の調整1_2

現在セットされているもの以外の素材でプリントを準備している場合は、このパネルを使用してトレイ素材をカスタマイズできます。このリストに変更を加え、ロードされたものに戻す場合は、「プリンターにロードされた材料を取得」をクリックします。

CMYK印刷はRGBで使用可能な色の全スペクトルをカバーしていないため、GrabCAD Printは色をできるだけ近づけるためにいくつかの近似を実行します。カラープロファイルおよびテクスチャプロファイルのオプションは、この近似の微調整を行います。これは、モニターやテレビの表示モードを調整するのと似ています。

VeroPureWhite、VeroBlackPlus、VeroCyan、VeroYellow、VeroMagentaが選択されている場合、次のプロファイルを使用できます。

  • ナチュラル テクスチャ (デフォルト) - 多くのVRMLモデル (UVマップおよび非シェル ベース) をリアルにレンダリングします。これは、薄型モデルに最適なプロファイルです。
  • Vivid Texture — 暗色のより豊かで鮮やかなレンダリングです。赤、緑、青の色は、モニターに表示される色相と似ています。
  • Crimson Shells — 赤色がモニターに表示される色により近くなります。
  • Natural Shells(デフォルト) — 厚いシェルベースのモデルをリアルにレンダリングします。色域外の色は、最も近い印刷可能な色にマップされます。

VeroPureWhite、VeroBlackPlus、VeroCyan-V、VeroYellow-V、およびVeroMagenta-Vがロードされている場合、これらの新しいプロファイルを使用できます。

  • Vivid 1.1 D50 (Absolute) — 印刷可能な色域内の色は正確に一致し、印刷可能な色域外の色は可能な限り最も近い色を使用します。
  • Vivid 1.1 D50(相対) — 「ホワイトポイント」は、印刷可能な色域のホワイトポイントに合わせて変更され、肌の色調などの微妙な色の変色を軽減します。印刷可能な色域外の色は、絶対プロファイルと同様に、可能な限り最も近い色にクリップされます。
  • Vivid 1.1 D50(知覚) — 全範囲が印刷可能な色域と一致するように圧縮され、印刷可能な色域内外の色の間の遷移がスムーズになります。

色と画像の絶対変換、相対変換、知覚変換の違いの詳細については、こちらの記事をご確認ください。

ロードする色が少ない場合は、シアン、マゼンタ、ブラックを指す「StratasysCMK」などの3色プロファイルが選択されます。このプロファイルの色域は非常に小さいため、モデルの色とテクスチャは大幅に変更される可能性があります。

印刷モード

高速 — 最大3つのモデル材料を使用して27ミクロンの層でモデルが生成されます。このモードは、より大きなモデルを作成するのに適しています。ほとんどのトレイの印刷に必要な時間は、高品質設定に比べてはるかに短くなります。

High Mix — 最大6つのモデル材料を使用して27ミクロンの層でモデルが印刷されます。このモードは、より大きなモデルを作成するのに適しています。このモードでのモデルの印刷は、高品質モードよりも高速ですが、高速モードほど高速ではありません。

高品質  - モデルは、最大6つのモデル材料を使用して14ミクロンのレイヤーでプリントされます。これにより、表面が滑らかになり、細部までこだわった繊細なアイテムの製造に適しています。ほとんどのトレイの印刷には、高速設定と比較して、ほぼ2倍の時間が必要です。SUP706サポート材とデジタルABS (RGD515、RGD531、およびRGD535) 材を使用している場合、これは利用できません。

プリンタが選択した印刷モードに設定されていることを確認する必要があります。印刷モードの切り替えの詳細については、ユーザーガイドを参照してください。

モデル設定

仕上げ

Glossyはモデルの上面に光沢のある仕上げを、Matteはすべての面に均一な仕上げを施します。

コーティング

モデルにコーティングを追加し、その厚さを選択できます。コーティングの厚さは、オブジェクトの外形寸法に影響を与えず、変化しません。コーティング層は、メインとなるモデル材料の一部を置き換えます。

色の選択

テクスチャのないモデルについては、さまざまな方法で色を選択できます。

純粋な樹脂を選択します。

PolyJetプリント設定の調整2_1

カラーピッカーで色を選択します。

PolyJetプリント設定の調整3_1

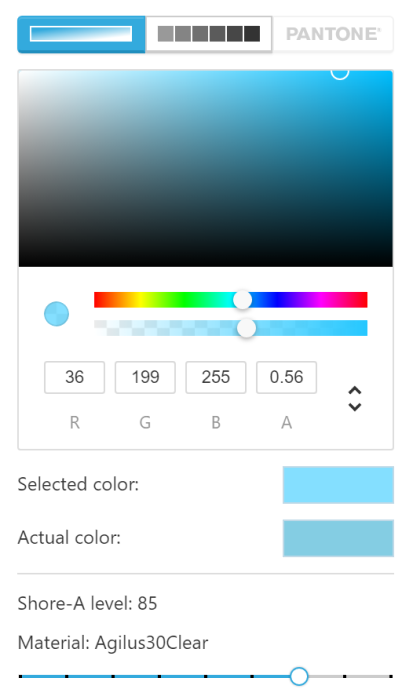

「実際の色」は、選択したカラープロファイルによって決まります。ロードされたマテリアルによっては、不透明度および/またはShore-Aスライダーが使用可能な場合があります。Tango+またはAgilus30Clearがロードされている場合、柔軟性材料で透明であるため、不透明度スライダーがShore-Aスライダーの位置に比べて動いていることがわかります。

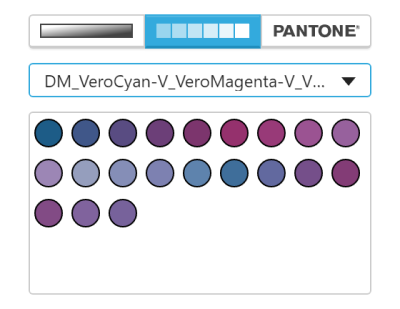

最初にドロップダウンから樹脂の組み合わせを選択して、デジタルマテリアルを選択します。

PolyJetプリント設定の調整4_1

一部のデジタルマテリアルには、マウスをポイントしたときにツールチップに追加情報が表示されます。

Pantone®の色を選択します。アドバンスドスライサーがオン(下記参照)で、ビビッドマテリアル(VeroPureWhite、VeroBlackPlus、VeroCyan-V、VeroYellow-V、VeroMagenta-V)がロードされている場合にのみ使用できます

PolyJetプリント設定の調整5_1

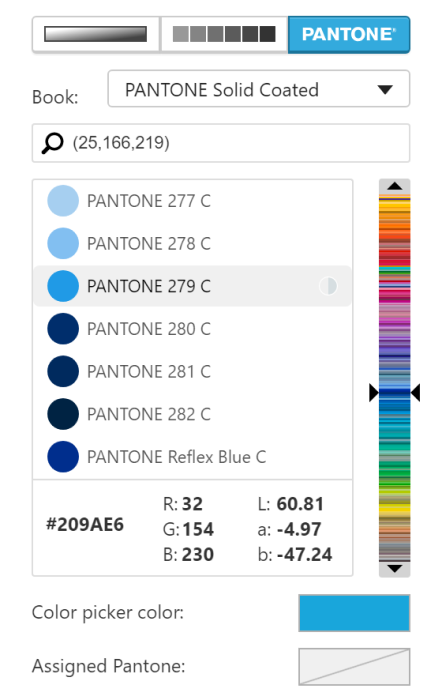

カラーピッカーで色を選択してから[Pantone]タブに切り替えると、最も近いPantoneの色が強調表示されます。さらに、Pantoneコード番号 (「pantone」で始まる)、16進値 (# 文字で始まる)、またはRGB値のセット (括弧内およびカンマで区切る) を入力して、最も近い使用可能なPantoneを検索できます。各Pantoneカラーには、色の名前の横にある塗りつぶし円により、空白(目に見える大きな違い)から3/4(正確な一致)の範囲で精度評価が示されています。

もっと読む:BP_PJ_3DPrintingWithPantone_0319a.pdf

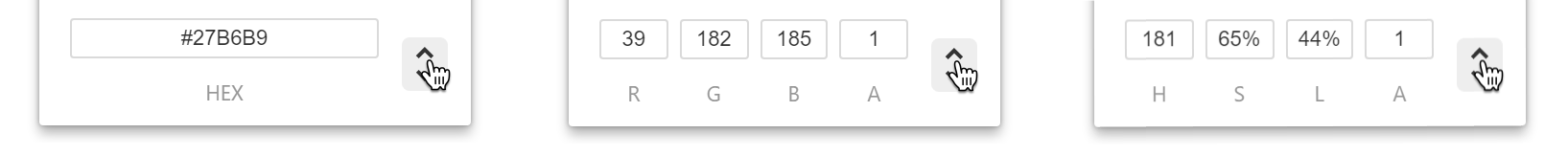

16進コード、RGBA、またはHSLA値を使用して、色を手動で入力します。

PolyJetプリント設定の調整6

ショア A レベル

Tango+またはAgilus30が材料としてロードされている場合は、カラーピッカーに加えてShore-Aスライダーを使用して、混合して使用する柔軟な材料の量を決定できます。Shore-Aのレベルが低い場合はより多く使用されることを意味し、より柔軟な材料が得られます。

グリッドスタイル

これにより、サポートに追加されるモデル材料の量が決まります。Tango+をロードする場合は「ヘビー」がおすすめです。

空洞

中空モデルを印刷して、厚さを決定できます。テクスチャモデルは中空で印刷できません。

お気に入りとプリセット

お気に入り

モデル材料選択メニューの各オプション(CMYK入力、Pantoneなど)に、お気に入りセクションが含まれるようになりました。マテリアルまたは色を選択したら、[+]ボタンをクリックしてお気に入りとして保存します。すべてのお気に入りは、「Tray Materials」セクションにも表示されます。

プリセット

プリセットには、選択した色だけでなく、コアやサポートスタイルなど、「詳細」セクションにあるその他の設定も含まれます。これらすべての設定を必要に応じて構成したら、ビューアまたはファイルリスト内のパーツを右クリックして、[プリセットの保存]をクリックできます。プリセットは、モデル マテリアル選択ツールの[トレイ マテリアル]セクションに表示されます。

お気に入りとプリセットをデフォルトとして設定し、後で追加されたすべてのモデルに設定を自動的に適用することができます。お気に入りまたはプリセットを追加したら、右クリックしてデフォルトとして設定します。デフォルトを削除するには、再度右クリックして、「Remove as Default」をクリックします。

お気に入りとプリセットは、同僚と共有することもできます。「エクスポート」ボタンを使用してお気に入りとプリセットを含むファイルを作成すると、同僚は「インポート」ボタンを使用してそのファイルを選択できます。

「環境設定」メニューの追加設定

[ファイル]> [設定]> [PolyJet]に、追加の設定がいくつかあります。

デフォルトの表面仕上げ

PolyJetトレイに追加されたすべてのパーツのデフォルトの表面仕上げについて、マットまたは光沢を選択します。

アドバンスドスライサー

Advanced Slicerを有効にすると、次の機能が提供されます。

  • Pantone®はカラーピッカーで色を検証しました。
  • テクスチャに透明性のあるVRMLおよびOBJモデルは、クリアコアを使用します。
  • 小さな機能とテキストの推定と造形の精度が向上しました。(追加設定により有効)
  • 穴のある垂直の壁の「サポートシャドウ」効果を修正するカスタムサポートオプション。
  • アセンブリコンポーネントが重複する場合のカスタムパーツの優先順位。アセンブリのパーツを右クリックして、優先度を割り当てます。
  • トレイのホームポジションから遠くにパーツを配置する場合、トレイ上のパーツ配置を完全に制御します。

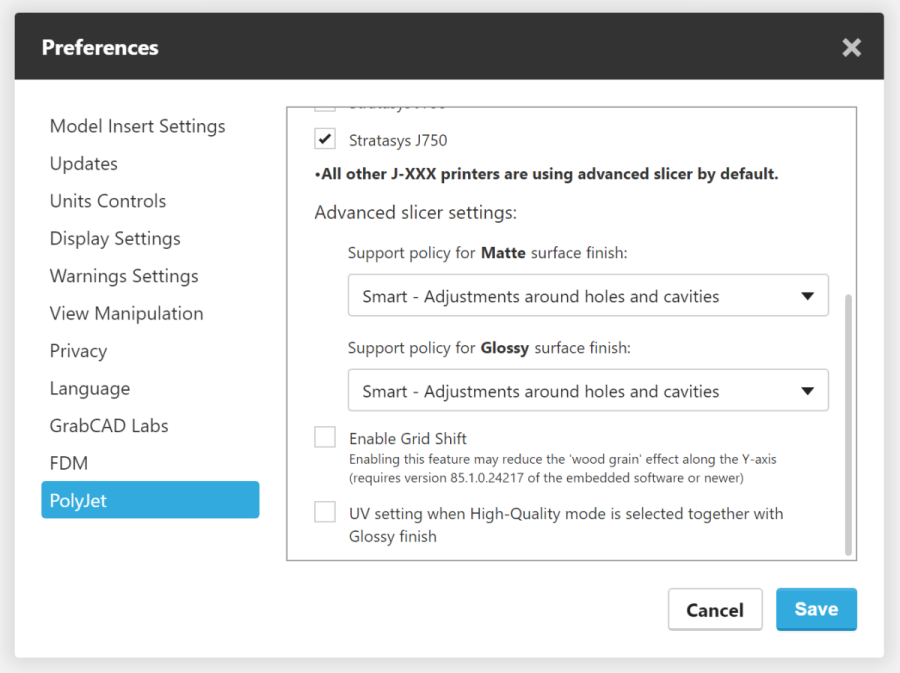

Advanced Slicerの追加設定

アドバンストスライサーを有効にすると、次の追加設定が利用可能になります。

PolyJetプリント設定の調整7_2
