PolyJetプリンタをGrabCAD Print用に設定する

この記事では、GrabCAD PrintをStratasys J7シリーズ(J750、J735、J700、J720)、J8シリーズ(J826、J835、J850)、J5シリーズ(J55、J35、J5 Dental)、Connex3、Objet30、またはObjet1000 Plusに接続するために必要な追加の手順について説明します。これらのいずれかをお持ちでない場合は、FDMプリンターの接続に進んでください。

1

セットアップを選択する

まず、要素を定義しましょう:

  • GrabCAD Print — PolyJetプリンターの印刷ジョブを準備するために使用するソフトウェアです。これは、「クライアント」と呼ばれることがあったPolyJet StudioとObjet Studioに代わるものです。
  • プリンターPC  — 組み込みソフトウェアを実行するプリンター内部のコンピューターです。これは「組み込みPC」と呼ばれることもあります。
  • 組み込みソフトウェア  — プリンターの現在の状態を表示し、プリンターPC上で動作するソフトウェアです。
  • GrabCAD PolyJet Job Manager — GrabCAD Printと組み込みソフトウェア間の接続を処理します。 GrabCAD Printからジョブを受信してスライスし、一度に数枚のスライスを組み込みソフトウェアに送信します。このプログラムにはユーザーインターフェイスはありません。これは、レガシーソフトウェアのジョブマネージャーを置き換えます。(PolyJet Studioでは「PolyJet Studio Server」と呼ばれ、Objet Studioではバックグラウンドプロセスとして実行されていました。)
  • ホストPC  — 多くの場合、一部のソフトウェアを専用で実行するための個別のPCがプリンターインストールに含まれています。ConnexおよびObjetマシンの場合はJob Managerに必要ですが、ネットワーク接続のないJシリーズマシンの場合は、GrabCAD Printを実行するために必要です。通常、これはプリンターの近くに配置された別のラップトップまたはデスクトップPCですが、Objet1000 Plusの場合はプリンター内に収めることができます。これは「サーバーPC」と呼ばれることもあります。

下表をご参照ください。J5シリーズでは、Job Managerと組み込みソフトウェアが並行して更新されるため、シナリオ1が使用されます。J7シリーズおよびJ8シリーズのセットアップでは、シナリオ1を使用することを推奨します。GrabCAD PolyJet Job ManagerをプリンターPCにインストールすると、接続の速度と信頼性が向上します。ただし、IT部門がLANに接続できるコンピューターを制限している場合は、シナリオ2または4を使用できます。Connex3、Objet30、およびObjet1000 Plusセットアップでは、ホストPCがより強力で大規模なジョブを処理できるため、シナリオ2と3が推奨されます。GrabCAD Printは、プリンターPCにインストールしないでください。

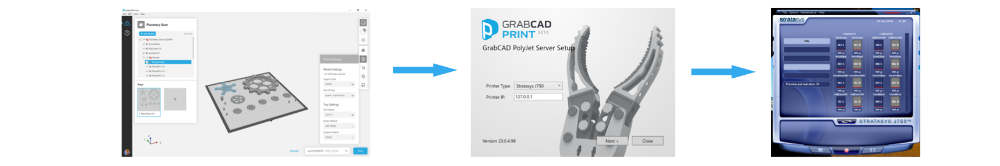

PolyJetプリンターのセットアップ_1

GrabCAD Print GrabCAD PolyJet Job Manager 組み込みソフトウェア
シナリオ1
J-Seriesの場合
プリンターPC以外の任意のネットワークコンピューター
—LANに接続
プリンターPC
—LANに接続
プリンターPC
—LANに接続
シナリオ2
Objet1000、Objet30、およびConnex3の場合
プリンターPC以外の任意のネットワークコンピューター
—LANに接続
ホストPC (2枚のネットワークカード)
—LANに接続
—プリンターに接続 (Wi-Fi経由ではない)

プリンターPC
—ホストに接続

シナリオ3
ネットワークのないObjet1000、Objet30、およびConnex3の場合
ホストPC
—プリンターに接続
ホストPC
—プリンターに接続
プリンターPC
—ホストに接続
シナリオ4
ネットワークのないJシリーズの場合
ホストPC
—プリンターに接続
プリンターPC
—ホストに接続
プリンターPC
—ホストに接続

2

古いジョブマネージャーの停止

新しいプリンターを設定する場合は、この手順をスキップできます。現在、Objet StudioまたはPolyJet Studioと呼ばれる従来のPolyJetソフトウェアを使用している場合、GrabCAD Printを使用するためにアンインストールする必要はありませんが、関連付けられているJob Managerを手動で停止する必要があります。

Connex3、Objet30、およびObjet1000プリンタの場合、ホストPCのデスクトップに「Stop Job Manager」というショートカットがあるはずです。このショートカットをダブルクリックすると、Objet Studioに関連付けられているJob Managerが停止します。

PolyJetプリンターのセットアップ_2

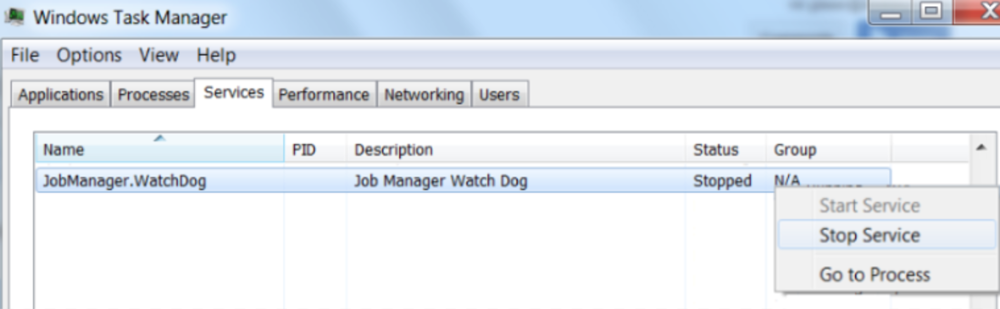

J7シリーズとJ8シリーズのプリンターでは、プロセスが少し異なります。GrabCAD PolyJetジョブマネージャは、PolyJet Studioに関連付けられた古いジョブマネージャを自動的に閉じますが、ウォッチドッグと呼ばれるサービスが再起動を試みます。したがって、GrabCAD PolyJetジョブマネージャをインストールする前に、ウォッチドッグプロセスを手動で停止する必要があります。ホストPCでタスクマネージャーを開き、 JobManager.WatchDogというサービスを停止します。これは、J7シリーズまたはJ8シリーズがホストPCなしでインストールされている場合、プリンターPCで実行されている可能性があります。

PolyJetプリンターのセットアップ_3

3

セットアップでコンピューターのIPアドレスを取得します。

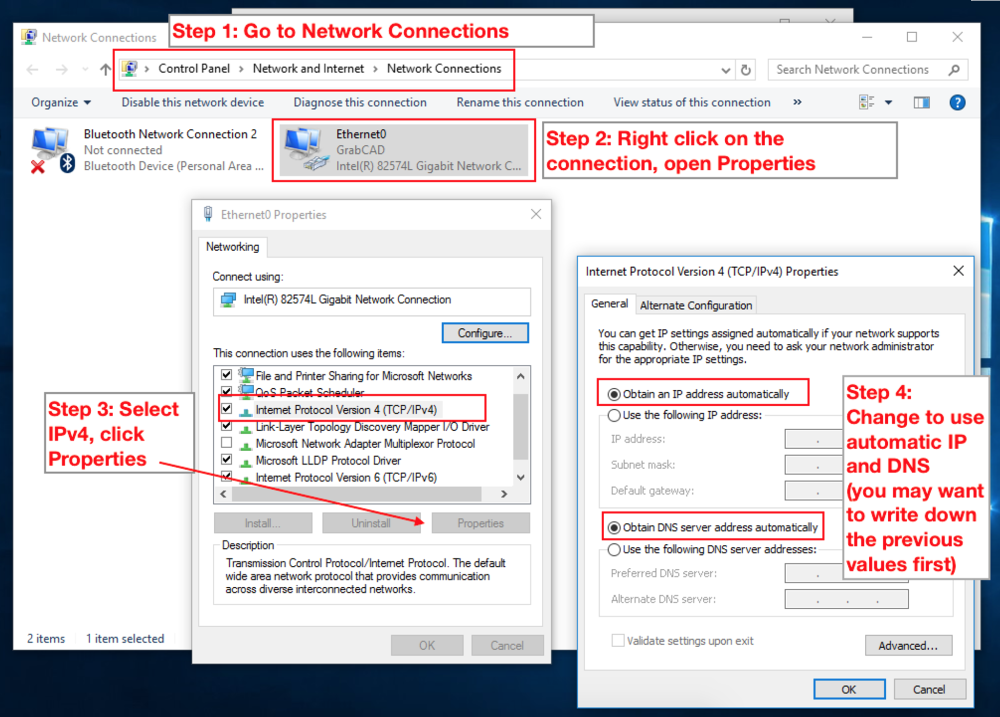

シナリオ1: プリンターPCを初めてLANに接続する場合、次の図はプリンターPCに新しいIPアドレスを設定する方法を示しています。プリンターPCに移動し、次の手順に従ってネットワークIPアドレスを付与します。

PolyJetプリンターのセットアップ_4

ここで、作成したIPアドレスを確認する必要があります。これを行うには、スタートボタンを押し、cmdと入力してコマンドプロンプトプログラムを検索して実行し、次にipconfig /allと入力してEnterキーを押します。IPアドレスには「IPv4 address...」というラベルが付けられます。

シナリオ2: ホストPCとプリンターPCの両方でスタートボタンを押し、cmdと入力してコマンドプロンプトプログラムを検索して実行し、次にipconfig /allと入力してEnterキーを押します。ホストPCには2つのネットワークカードがある可能性が高いため、2つのIPアドレスが表示されるはずです。1つは 10.0.0.2で、もう1つはステップ5.

で使用するものです。シナリオ3と4:ほとんどの場合、プリンターPCのIPアドレスは10.0.0.1で、ホストPCは10.0.0.2です。各PCでこれを再確認するには、スタートボタンを押し、cmdと入力してコマンドプロンプトプログラムを検索して実行し、次にipconfig /allと入力してEnterキーを押します。

4

GrabCAD PolyJet Job Managerのインストール

これで、GrabCAD PolyJet Job Managerをインストールする準備が整いました。インストーラーをダウンロードするには、こちらをクリックしてください。

PolyJetプリンターのセットアップ_5_1

シナリオ1および4: プリンターPCでインストーラーを実行し、プリンターのIPに127.0.0.1と入力します。

シナリオ2および3: ホストPCでインストーラーを実行し、手順3で取得したプリンターPCのIPアドレス(ほとんどの場合は10.0.0.1)を入力します。このコンピューターがインターネットにアクセスできない場合は、インストーラーを別の場所にダウンロードし、ネットワークまたはUSBドライブを介してホストPCに転送する必要があります。

5

GrabCAD Printにプリンターを追加して、印刷を始めましょう!

GrabCAD Print でプリンタ パネルを開き、[追加] をクリックします。

PolyJetプリンターのセットアップPrinters_6_1

すべてのシナリオ: 「ネットワークプリンターを追加」をクリックしてプリンターを選択します。プリンターがリストにない場合は、次のIPアドレスを使用してください。

シナリオ1および4: 手順3で取得したプリンターPCのIPアドレスを入力します。

シナリオ2:手順3で取得したホストPCのIPアドレスを入力します。

シナリオ3:  IPアドレスに127.0.0.1と入力します。

Job Manager の更新

GrabCAD Printが更新されたら、GrabCAD PolyJet Job Managerも更新する必要があります。以下も参照してください:  GrabCAD Printリリースノート。

Job Managerが古い場合 プリンターに接続できなくなり、代わりにGrabCAD Printが自動的にテンプレートに切り替わります。

プリンタ パネルを開くと、次のメッセージが表示されます。

PolyJetプリンターのセットアップ_7_1

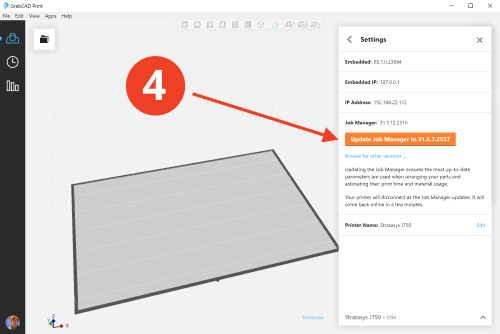

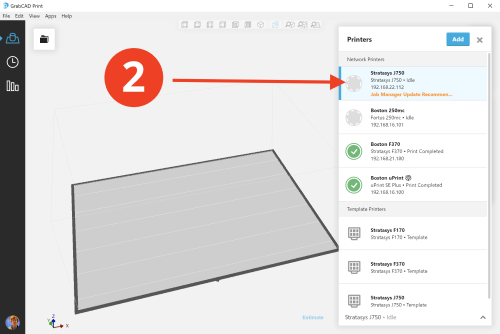

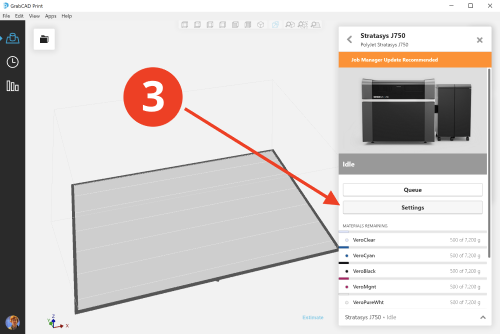

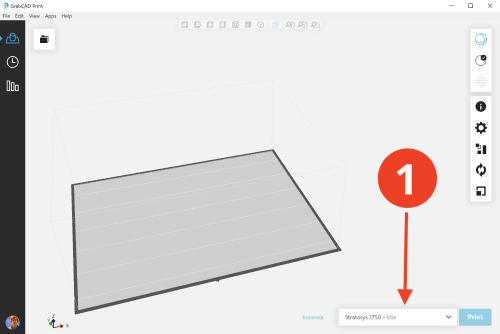

ジョブマネージャーを更新するには、プリンターパネルを開き、プリンターをクリックしてから、「設定」ボタンをクリックします。

PolyJetプリンターのセットアップ_81

PolyJetプリンターのセットアップ_91

PolyJetプリンターのセットアップ_101

PolyJetプリンターのセットアップ_111

更新の最後に GrabCAD Print を再起動しなければならないことがあります。

制限と既知の問題

  • プリンターPCには、最新のグラフィックカードドライバーが必要です。ドライバーが古い場合は、エラーメッセージが表示されることがあります。
  • 印刷ジョブがエラーメッセージなしで停止し、再開できない場合は、ジョブマネージャーで問題が発生している可能性があります。Job Managerをアンインストールして再インストールすると、この問題は解決します。お使いの.PRINTファイルをprint@grabcad.comに送信して、クラッシュの原因の調査を依頼してください。
  • 場合によっては、時間と材料の見積もりが実際の印刷時間とかなり異なることがあります。これは現在調査中のため、この問題が発生した場合は、Help > Give Feedbackに移動し、プロジェクトファイルをメッセージに添付し、実際の印刷経過時間の証明を添えてください。

ソフトウェアの詳細

これらは GrabCAD Print に関連したプログラムに加えて実行されるプログラムです。

  • GCP.JobManager.MainService.exe - これは、ステップ4でインストールしたジョブマネージャーです。ジョブを管理し、モデルをスライスして、これをプリンターPCに送信します。ユーザーインターフェイスはありません。
  • GCP.JobManager.Service.WatchDog.exe -これは上記のサービスを監視し、クラッシュした場合に再起動します。ユーザーインターフェースはありません。
  • STRATASYS_J750.exe - これは、スライスを取り、モーターを動かし、ヘッドを制御するJ750のプリンター制御アプリケーションです。このプログラムは、J750を制御するためのユーザーインターフェースです。同様の名前のプログラムは、Stratasys_J700.exeやObjet1000.exeなどの他のプリンターで実行されます。

PolyJet Studio または Objet Studio への切り替え

PolyJet StudioまたはObjet Studioを再度使用するために何もアンインストールする必要はなく、ステップ2で説明したJob Managerウォッチドッグプロセスを切り替えるだけで済みます。

タスクマネージャーで、GCP.JobManager.Service.WatchDogというプロセスを終了し、JobManager.WatchDogというプロセスを再開します。これらのプロセスは、シナリオによっては異なるコンピューターで実行されている可能性があることに注意してください。

Connex3、Objet30、およびObjet1000 Plusの場合は、ステップ3を元に戻し、IPアドレスを以前の値に戻す必要もあります。

次のステップ:プリンターを接続するまたはクイックツアーを見る
