FDM 프린터용 슬라이스 미리 보기

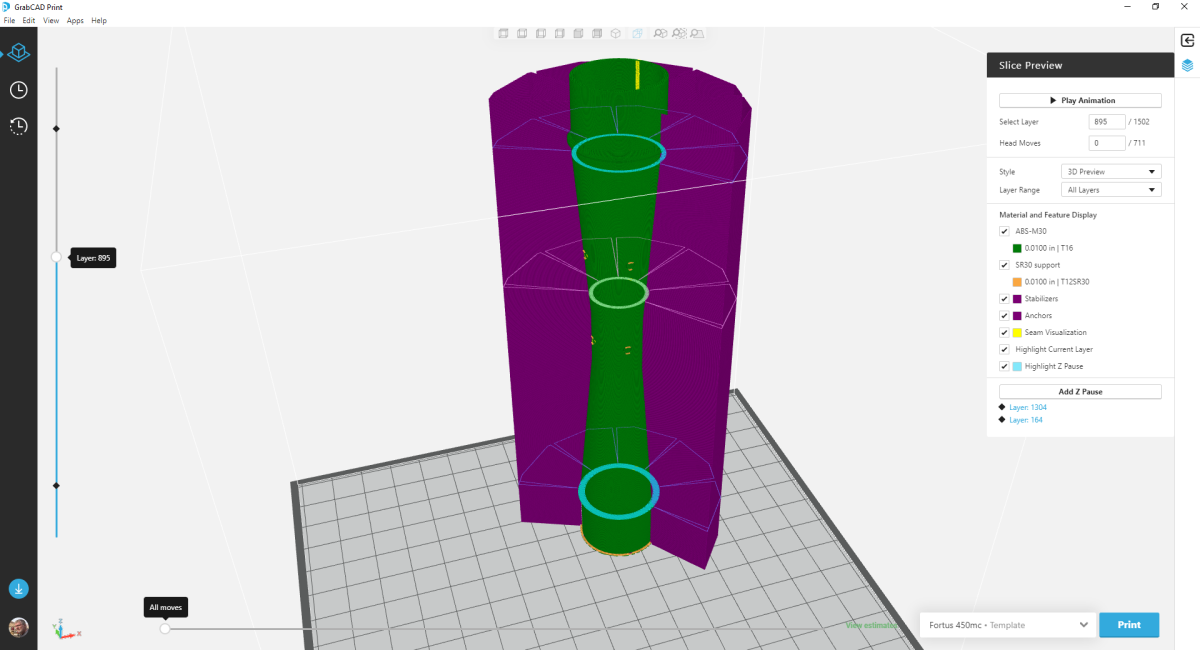

슬라이스 미리 보기는 FDM 프린터로 전송될 실제 툴패스 데이터의 렌더링입니다. 모델을 대기열에 추가하기 전에 모델 및 서포트에 대한 전체 세부 정보를 보려면 이 미리 보기를 사용하십시오. 슬라이스 미리 보기는 작업에 Z 일시 중지를 추가할 수 있는 곳이지만 주로 검사를 위한 도구입니다. 모델 및 서포트 설정 변경은 모두 슬라이스 미리보기 외부에서 수행해야 합니다.

FDM 프린터용 슬라이스 미리 보기1

조각 미리 보기에는 다음이 포함됩니다.

  • 툴패스의 시각적 표시
  • 보기 왼쪽의 수직 슬라이더(툴패스 레이어 탐색용)
  • 보기 아래쪽의 수평 슬라이더(레이어 내 헤드 이동 탐색용)
  • 보기의 오른쪽에 있는 조각 미리 보기 창.

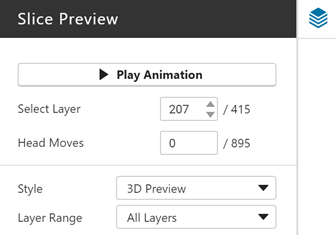

조각 미리 보기 패널에는 툴패스를 단순화하고 보기 위한 다양한 컨트롤이 있습니다. 컨트롤의 첫 번째 섹션은 모든 프린터에 공통입니다

FDM 프린터용 슬라이스 미리 보기2

Common Controls, Slice Preview

재생/일시 중지 애니메이션은 툴패스 레이어의 표시를 애니메이션으로 보여줍니다.

레이어 선택은 레이어 슬라이더와 함께 작동합니다. 레이어 슬라이더를 위아래로 조정하면 레이어 선택 입력 상자가 현재 레이어를 반영하도록 업데이트됩니다. 입력 상자에 레이어를 입력하면 레이어 슬라이더가 슬라이더의 해당 레이어로 이동합니다. 레이어 입력값은 입력 상자 옆에 지정된 레이어 수보다 클 수 없습니다.

머리 이동 은 이동 슬라이더와 함께 작동합니다. 이동 슬라이더를 앞뒤로 조정하면 헤드 이동 입력 상자가 툴패스의 헤드 위치를 반영하도록 업데이트됩니다. 입력 상자에 이동을 입력하면 이동 슬라이더가 툴패스의 해당 위치로 이동합니다.

스타일 은 Slice Preview에서 공구 경로가 표시되는 방식을 정의합니다.

  • 2D 미리 보기는 레이어 높이에서 프린터 헤드의 경로를 나타냅니다.
  • 3D 미리 보기는 툴패스 너비(GrabCAD Print에서 편집할 수 없음)와 슬라이스 높이를 사용하여 툴패스를 따라 이동할 때 헤드에 의해 증착된 재료의 3D 표현을 생성합니다. 이렇게 하려면 더 많은 그래픽 처리 능력이 필요하며 그래픽 품질을 낮음으로 설정한 경우에는 사용할 수 없습니다.

레이어 범위는 슬라이스 미리 보기에 표시되는 툴패스 레이어를 정의합니다.

  • 모든 레이어는 사용 가능한 모든 툴패스 데이터를 표시합니다.
  • 레이어까지는 레이어 슬라이더에서 선택한 레이어까지의 레이어를 표시합니다.
  • 단일은 레이어 슬라이더에서 선택한 레이어만 표시합니다.
  • 단일 레이어 및 바로 위는 레이어 슬라이더에서 선택한 레이어와 그 위에 있는 레이어를 표시합니다.
  • 단일 레이어 및 바로 아래는 레이어 슬라이더에서 선택한 레이어와 그 아래 레이어를 표시합니다.

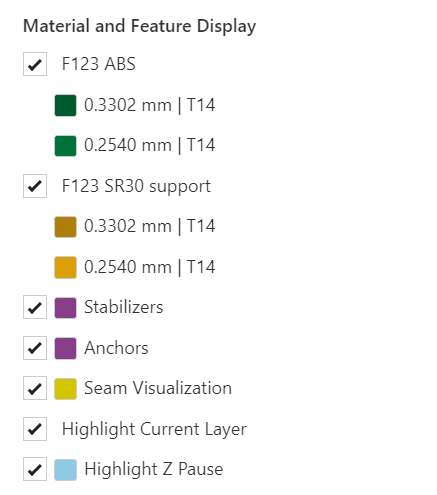

Material and Feature Display in Slice Preview

The next section of controls enables turning on and off different slice preview elements.

FDM 프린터용 슬라이스 미리 보기3

Slice Preview Elements, FDM Printers
  • 모델 재료 확인란은 모델, 서포트 및 베이스에 사용된 모델 재료의 표시를 제어합니다. 모델 재질의 이름, 슬라이스 높이 및 팁으로 식별됩니다. 슬라이스 높이 스타일이 적응으로 설정되면 모델 재질이 업데이트되어 공칭 슬라이스 높이(밝은 색상)와 적응형 슬라이스 높이(더 어두운 색상)가 표시됩니다.
  • 서포트 재료 확인란은 서포트 및 베이스에 사용되는 서포트 재료의 표시를 제어합니다. 서포트 재료의 이름, 슬라이스 높이 및 팁으로 식별됩니다.
  • 안정기는 안정기 피처의 표시를 제어합니다. 이 옵션은 검토 중인 트레이에 안정기 기능이 포함되어 있는 경우에만 나타납니다.
  • 앵커는 앵커 피쳐의 표시를 제어합니다. 이 옵션은 검토 중인 트레이에 앵커 기능이 포함되어 있는 경우에만 나타납니다.
  • 이음매 시각화는 모델 윤곽선의 이음새 표시를 제어합니다.
  • 현재 레이어 강조 표시는 레이어 슬라이더에서 선택한 레이어의 하이라이트를 제어합니다. 이 옵션은 레이어 범위가 단일로 설정된 경우 비활성화됩니다.
  • Z 일시 중지는 하이라이트를 제어하여 Z 일시 중지가 있는 레이어를 강조 표시합니다. 이 옵션은 트레이에 Z 일시 정지가 포함된 경우에만 나타납니다.

Material and Feature Display (Stratasys F3300)

Slice Preview for the Stratasys F3300 splits elements into two groups:

  • 디스플레이
    용도에 따라 요소를 켜고 끄는 컨트롤입니다.
  • FDM 프린터용 슬라이스 미리보기4

    F3300 슬라이스 미리보기 요소
  • 모델
    트레이에 있는 모델의 표시를 제어합니다. 이는 모델에 사용된 재료와 무관합니다.
  • 서포트 및 베이스
    트레이에 있는 서포트 구조 및 베이스의 표시를 제어합니다. 여기에는 서포트 및 베이스에 사용되는 모델 재료가 포함됩니다.
  • 퍼지 부품
    트레이에 있는 퍼지 부품의 표시를 제어합니다. 퍼지 파트 베이스의 표시는 제어하지 않습니다.
  • 안정기
  • 앵커
  • Seams
  • Highlight Current Layer
  • Highlight Z-pause

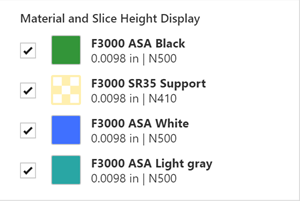

Material and Slice Height Display

FDM 프린터용 슬라이스 미리 보기5

Material and Slice Height Display

Stratasys F3300 프린터에는 1개, 2개 또는 3개의 모델 재료와 서포트 재료가 있을 수 있습니다. 트레이의 모델에 재료가 할당된 경우 슬라이스 미리 보기에 확인란이 나타납니다. 트레이에 재료를 사용할 수 있지만 모델에 지정되지 않은 경우 재료가 표시되지 않습니다. 각 확인란에는 재료 이름, 슬라이스 높이 및 노즐이 포함됩니다. 확인란은 선택되어 있습니다. 확인란을 선택 취소하면 슬라이스 미리 보기 디스플레이에서 해당 재료가 제거됩니다.


Z 일시 중지 추가

사용자가 인쇄 중 재료 색상을 바꾸거나 삽입물을 추가할 수 있도록 레이어마다 FDM 인쇄를 일시 중지할 수 있습니다.

  1. 슬라이스 미리 보기로 이동합니다.
  2. 왼쪽의 수직 슬라이더 또는 화살표 키를 사용하여 원하는 레이어를 선택합니다.
  3. 'Z 일시 중지'를 클릭하여 레이어 시작에 일시 중지를 삽입합니다. 일시 중지가 Z 일시 중지 강조 표시 목록에 추가되고 레이어 슬라이더에 다이아몬드 아이콘으로 표시됩니다.
  4. 일시 중지를 제거하려면 레이어를 선택하고 ‘Z 일시 중지 제거’를 클릭하거나 일시 중지 목록에서 일시 중지를 강조 표시하고 삭제 아이콘을 선택합니다.

FDM 프린터용 슬라이스 미리 보기 6

힌트: 인쇄 직전에 Z 일시 중지를 추가하십시오. Z 일시 중지는 레이어에 연결되며, 레이어에 영향을 주는 변경 사항(예: 슬라이스 높이)을 사용하면 Z 일시 중지가 자동으로 제거됩니다.
