FDM 打印机的切片预览

Slice Preview is a rendering of the actual toolpath data that will be sent to the FDM printer.在加入队列之前,可使用此功能获得模型和支撑的完整详细视图。借助切片预览,您可以向作业中添加 Z 轴暂停点,但它主要是一种检查工具。必须从切片预览外部更改模型和支撑设置。

FDM 打印机的切片预览 1

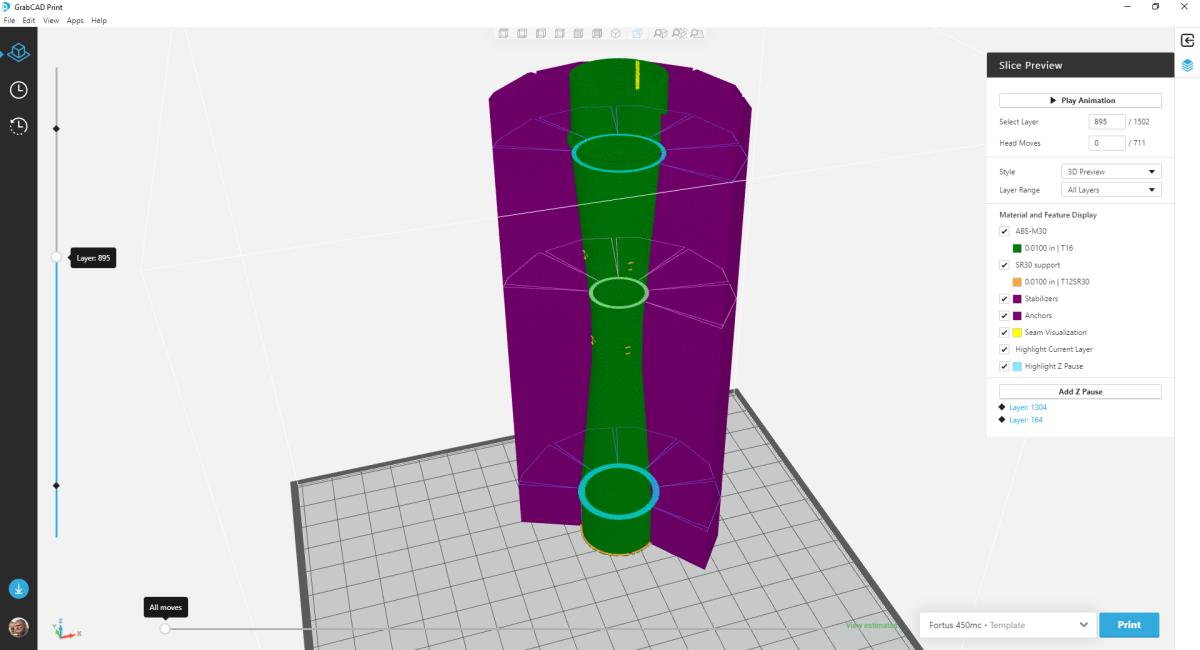

切片预览包括:

  • 刀具路径的可视化显示
  • 视图左侧的垂直滑块,用于导航刀具路径图层
  • 视图底部的水平滑块,用于导航打印头在图层内的移动
  • 视图右侧的切片预览窗格。

切片预览面板提供大量用于简化和查看刀具路径的控件。第一部分控件是所有打印机通用的

FDM 打印机的切片预览 2

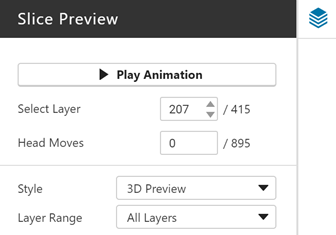

通用控件,切片预览

播放/暂停动画以动画形式显示刀具路径层。

选择层与“层”滑块协同工作。当上下调整“层”滑块时,选择层输入框会更新以反映当前层。如果在输入框中输入了某个层,则层滑块将跳转到滑块上的该层。层输入不能高于在输入框旁边指定的层数。

打印头移动与“移动”滑块协同工作。当向前和向后调整“移动”滑块时,打印头移动输入框会更新以反映打印头在刀具路径上的位置。如果在输入框中输入了移动值,则“移动”滑块将跳至刀具路径上的相应位置。

样式定义刀具路径在“切片预览”中的显示方式。

  • 2D 预览表示打印头在层高度处的路径
  • 3D 预览使用刀具路径宽度(在 GrabCAD Print 中不可编辑)和切片高度来创建打印头沿刀具路径移动时沉积的材料的 3D 表示。这需要更多的图形处理能力,在图形质量设置为“低”时不可用。

层范围定义在“切片预览”中显示的刀具路径层。

  • 所有层显示所有可用的刀具路径数据
  • 上至图层显示上至“层”滑块上所选层的各个层
  • 单层仅显示在“层”滑块上选择的层
  • 单层及其上方一层显示“层”滑块上选择的层及其上方的层。
  • 单层及其下方一层显示“层”滑块上选择的层及其下方的层。

切片预览中的材料和功能显示

下一部分控件可以打开或关闭不同的切片预览元素。

FDM 打印机的切片预览 3

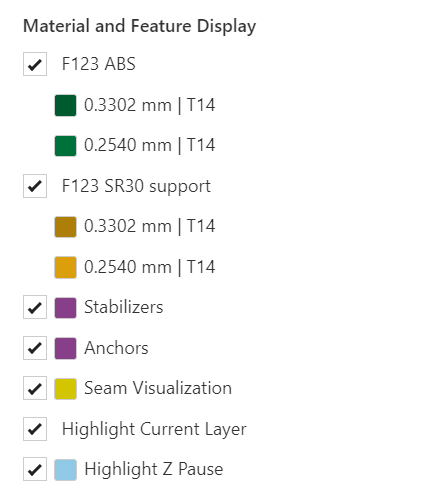

切片预览元素,FDM 打印机
  • 模型材料复选框控制模型、支撑和底座中使用的模型材料的显示。通过模型材料的名称、切片高度和喷嘴识别。如果切片高度样式设置为“自适应”,则模型材料会更新,以显示标称切片高度(颜色较浅)和自适应切片高度(颜色较深)。
  • 支撑材料复选框控制在支撑和基础层中所用支撑材料的显示。通过支撑材料的名称、切片高度和喷嘴识别。
  • 稳定器控制稳定器功能的显示。此选项仅在查看的托盘包含稳定器功能时显示。
  • 锚点控制锚点功能的显示。此选项仅在查看的托盘包含锚功能时显示。
  • 接缝显示可控制模型轮廓上接缝的显示
  • 突出显示当前层通过“层”滑块控制所选层的突出显示效果。当“层范围”设置为“单层”时,此选项处于禁用状态。
  • 突出显示 Z 轴暂停点控件用于突出显示具有 Z 轴暂停点的层。仅当托盘包含 Z 轴暂停点时,才会显示此选项。

材料和功能显示 (Stratasys F3300)

Stratasys F3300 的切片预览将元素分为两组:

  • 显示
    用于根据用途打开和关闭元素的控件。
  • FDM 打印机的切片预览 4

    F3300 切片预览元素
  • 模型
    控制模型在托盘上的显示。这与用于模型的材料无关。
  • 支撑和底座
    控制托盘上支撑结构和底座的显示。这包括用于支撑和底座的模型材料。
  • 清洗零件
    控制托盘上清洗零件的显示。它不控制清洗零件底座的显示。
  • 稳定器
  •
  • 接缝
  • 突出显示当前层
  • 突出显示 Z 轴暂停点
材料和切片高度显示

FDM 打印机的切片预览 5

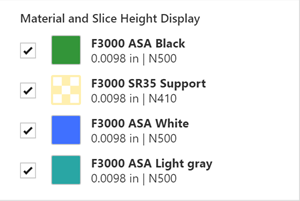

材料和切片高度显示

Stratasys F3300 打印机可能具有一种、两种或三种模型材料和一种支撑材料。如果材料已分配给托盘上的模型,则“切片预览”中会显示一个复选框。如果材料可用于托盘,但未分配给模型,则不会显示该材料。每个复选框都包含其材料名称、切片高度和喷嘴。复选框处于选中状态。取消选中复选框将从切片预览显示中删除该材料。


添加 Z 轴暂停点

FDM 打印可以在层之间暂停,以便用户可以在打印过程中更换材料颜色或添加嵌件。

  1. 转到“切片预览”。
  2. 使用箭头键或左侧的垂直滑块选择所需的层。
  3. 单击“添加 Z 轴暂停点”以在层的开始处插入一个暂停点。暂停点将添加到 Z 轴暂停点突出显示列表中,并在“层”滑块上用菱形标记。
  4. 要移除某个暂停点,请选择层并单击“移除 Z 轴暂停点”,或者在“暂停点”列表中突出显示该暂停点并选择删除图标。

FDM 打印机的切片预览 6

提示:在打印前添加 Z 轴暂停点。Z 轴暂停点将附加到层,并且影响层的更改(例如:切片高度)会导致 Z 轴暂停点被自动移除。
