调整 PolyJet 打印设置
可用设置取决于打印机型号、载入的材料以及所选型号的文件格式。请务必注意,您使用的选定打印机决定了 GrabCAD Print 如何将模型和设置处理为可打印的数据。J 系列印机(J700 Dental 除外)使用高级切片机,而 Connex3 和 Objet1000 机器使用旧切片机。一些设置和新功能仅适用于高级切片机。跳转到相关部分。
托盘设置
托盘材料

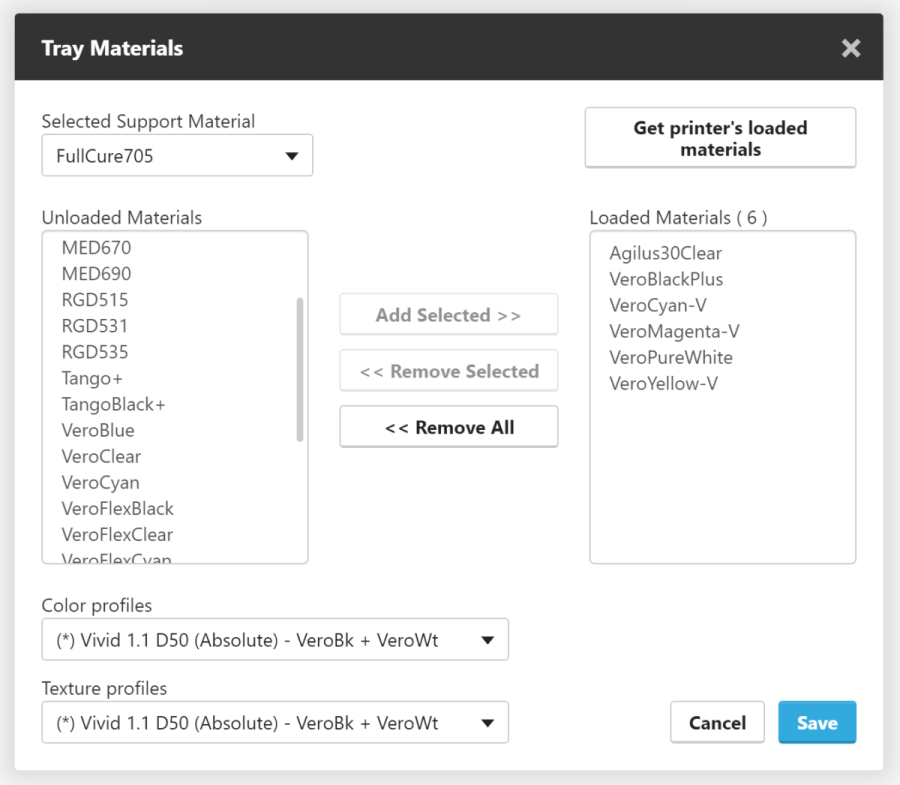

选择打印机时,载入的材料将与打印机中当前载入的材料匹配,如果选择模板打印机,则为默认材料集。要查看选定的材料和配置文件,请单击“更改材料”以打开此面板:
如果您使用当前载入材料之外的其他材料准备打印机,则可使用此面板自定义托盘材料。如果您已在此列表中执行更改,并且希望还原为已载入的材料,可单击“获得打印机的已载入材料”。
由于 CMYK 打印无法覆盖以 RGB 提供的全光谱颜色,因此 GrabCAD Print 会执行一些近似操作,以获得尽可能接近的颜色。颜色配置文件和纹理配置文件选项可调整此近似操作的精细细节。这类似于在显示器或电视上调整显示模式。
当您选择 VeroPureWhite、VeroBlackPlus、VeroCyan、VeroYellow 和 VeroMagenta 时,以下配置文件可用:
- 自然纹理(默认)- 真实渲染许多 VRML 模型(UV 映射模型和非基于外壳的模型)。这是薄模型的首选配置文件。
- 生动的纹理 - 更加丰富和生动的深色渲染。红色、绿色和蓝色的色调与显示器上看到的颜色相似。
- 深红色外壳 - 红色与显示器上看到的颜色更相似。
- 自然外壳(默认值)- 真实渲染基于厚外壳的模型。色域外颜色将映射到最接近的可打印颜色。
装入了 VeroPureWhite、VeroBlackPlus、VeroCyan-V、VeroYellow-V 和 VeroMagenta-V 后,可以使用以下新配置文件:
- Vivid 1.1 D50(绝对)- 可打印色域内的颜色完全匹配,而可打印色域外的颜色使用最接近的颜色。
- Vivid 1.1 D50(相对)- 更改“白点”以匹配可打印的色域白点,从而减少细微颜色(如肤色)的变色。与绝对配置文件类似,可打印色域外的颜色将被剪辑为最接近的颜色。
- Vivid 1.1 D50(感知)- 压缩整个范围以匹配可打印色域,从而在可打印色域内/外的颜色之间更平滑地过渡。
要详细了解颜色和图像的绝对、相对和感知式转换之间的区别,请参考这篇文章。
当您加载的颜色较少时,系统将选择三色配置文件,例如“StratasysCMK”,它是指青色、洋红色和黑色。由于此配置文件的色域非常小,因此模型的颜色和纹理可能会发生很大变化。
打印模式
高速 - 模型以 27 微米层厚打印,使用多达三种模型材料。此模式适用于生产大型模型。与“高质量”设置相比,打印大多数托盘所需的时间要少得多。
多组合 - 模型以 27 微米层厚打印,使用多达六种模型材料。此模式适用于生产大型模型。在此模式中打印模式要快于“高质量”模式,但没有“高速”模式快。
高质量 - 模型以 14 微米层厚打印,使用多达六种模型材料。这会生成光滑表面,适合生产精细和精致的物品。与“高速”设置相比,打印大多数托盘所需的时间几乎是“高速”设置的两倍。如果您使用的是 SUP706 支撑材料和数字 ABS(RGD515、RGD531 和 RGD535)材料,则此设置不可用。
您必须确保针对所选打印模式设置了打印机。有关切换打印模式的更多信息,请参阅您的用户指南。
模型设置
饰面
光泽在模型的上表面产生闪亮的饰面,而哑光在所有表面产生统一的饰面。
涂层
您可以向模型添加涂层并选择涂层厚度。涂层厚度不会影响物体的外部尺寸,物体的外部尺寸保持不变。涂层材料替代部分主模型材料。
颜色选择
对于没有纹理的模型,可使用多种方法选择颜色:
选择纯树脂:

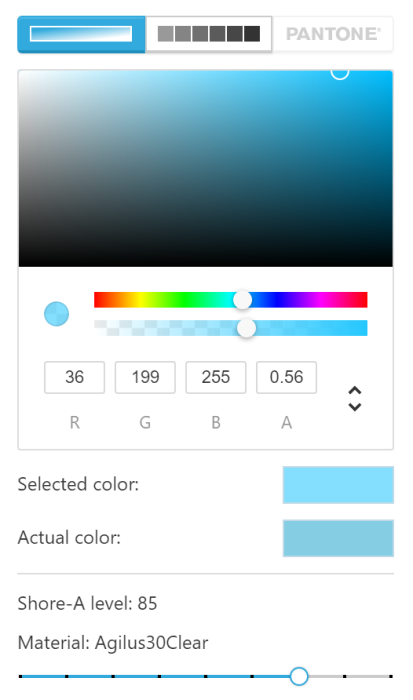

在拾色器中选择一种颜色:
“实际颜色”由所选颜色配置文件决定。根据装入的材料,不透明度和/或邵氏硬度 A 滑块可能可用。如果装入了 Tango+ 或 Agilus30Clear,您会注意到不透明度滑块会随着邵氏硬度 A 滑块的位置而移动,因为柔性材质是透明的。

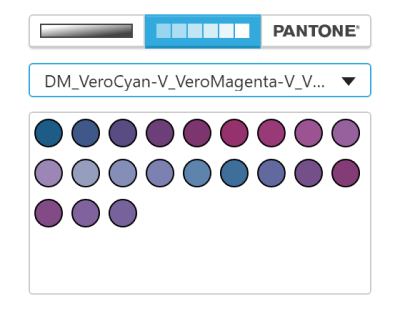

首先从下拉列表中选择树脂组合,以选择数字材料:
当您将鼠标悬停在某些数字材料上时,它们会在工具提示中列出其他信息。

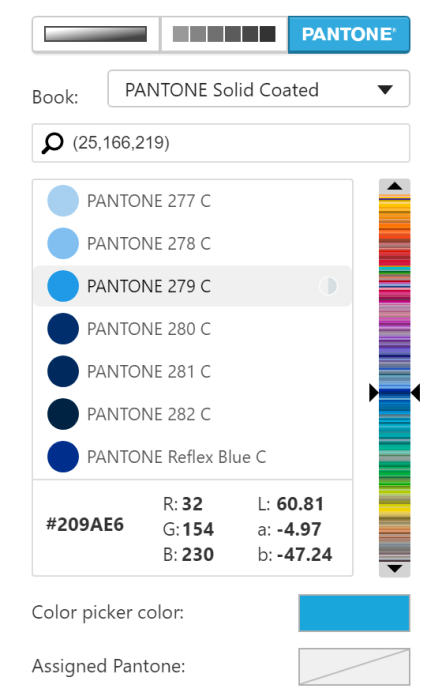

选择 Pantone® 颜色:仅当高级切片机处于打开状态(见下文)且装入了 Vivid 材料(VeroPureWhite、VeroBlackPlus、VeroCyan-V、VeroYellow-V 和 VeroMagenta-V)时可用
当您在拾色器中选择一种颜色,然后切换到 Pantone 选项卡时,将突出显示最接近的 Pantone 颜色。此外,您还可以输入 Pantone 代码编号(以单词“pantone”开头)、十六进制值(以 # 字符开头)或一组 RGB 值(在括号中,用逗号分隔),来搜索最接近的可用 Pantone 颜色。每种 Pantone 颜色都有精确度指标,该指标由颜色名称旁边的填充圆圈表示,介于空心(表示肉眼可见的重大差异)和填满 ¾(表示精确匹配)之间。
Read more here:BP_PJ_3DPrintingWithPantone_0319a.pdf

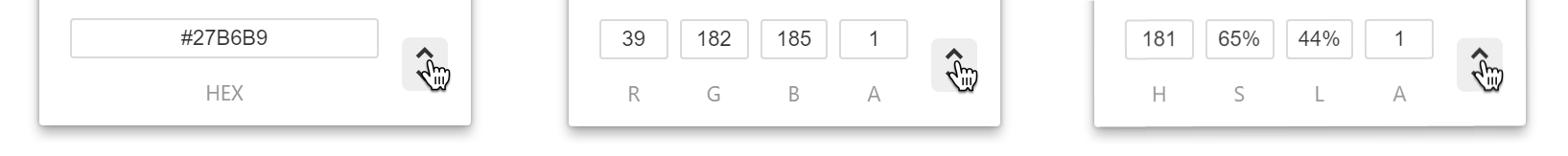

使用十六进制代码、RGBA 或 HSLA 值手动输入颜色:
邵氏硬度 A 等级
如果 Tango+ 或 Agilus30 是装入的材料,除拾色器外,您还可以使用邵氏硬度 A 滑块来确定混合物中使用的柔性材料的数量。较低的邵氏硬度 A 等级意味着将使用更多的材料,从而产生更软的材料。
网格样式
这决定了在支撑结构中添加的模型材料量。装入 Tango+ 材料时,建议使用“重”设置。
中空
您可以打印中空模型并确定厚度。不能以中空方式打印有纹理的模型。
收藏夹和预设
收藏夹
模型材料选择菜单中的每个选项(CMYK 输入、Pantone 等)现在都包含一个收藏夹部分。选择材料或颜色后,单击 + 按钮将其另存为收藏内容。您的所有收藏内容也会在“托盘材料”部分显示。
预设
预设不仅包括您选择的颜色,还包括“高级”部分下的其他设置,例如核心和支撑样式。根据需要配置所有这些设置后,您可以右键单击查看器或文件列表中的零件,然后单击“保存预设”。预设显示在模型材料选择工具的“托盘材料”部分中。
可将收藏夹和预设设置为默认值,这样之后添加的每个模型都会自动应用设置。添加收藏夹或预设后,右键单击收藏夹或预设可设置为默认值。要删除默认值,再次右键单击收藏夹或预设,然后单击“作为默认值移除”。
您也可以与同事共享您的收藏夹和预设。使用“导出”按钮可创建包含收藏夹和预设的文件,您的同事可以使用“导入”按钮选择您的文件。
“首选项”菜单中的其他设置
在“文件”>“首选项”>“PolyJet”下,您会找到一些其他设置。
默认表面效果
针对添加到 PolyJet 托盘的所有零件,为默认表面效果选择哑光表面和光面。
高级切片机
启用高级切片机可提供以下功能:
- 拾色器中经过 Pantone® 验证的颜色。
- 具有透明纹理的 VRML 和 OBJ 模型将使用透明核心。
- 提高了小特征和文本的估算和打印精度。(通过附加设置启用)
- 自定义支撑选项,用于修复具有孔的垂直薄壁上的“支撑阴影”效果。
- 装配组件重叠时的自定义零件优先级。右键单击组件的零件以分配优先级。
- 如果要将零件放置在距离托盘原位置更远的地方,则需要完全控制托盘上的零件放置。
高级切片软件的其他设置
启用高级切片机后,可以使用以下其他设置:
