设置 GrabCAD Analyze - 配置

本文是安装指南的续篇。现在，您已经启动了 Analyze 应用程序，接下来需要连接 Analyze Agent 和 Analyze Server 并添加打印机，以便应用程序开始为仪表板生成数据。

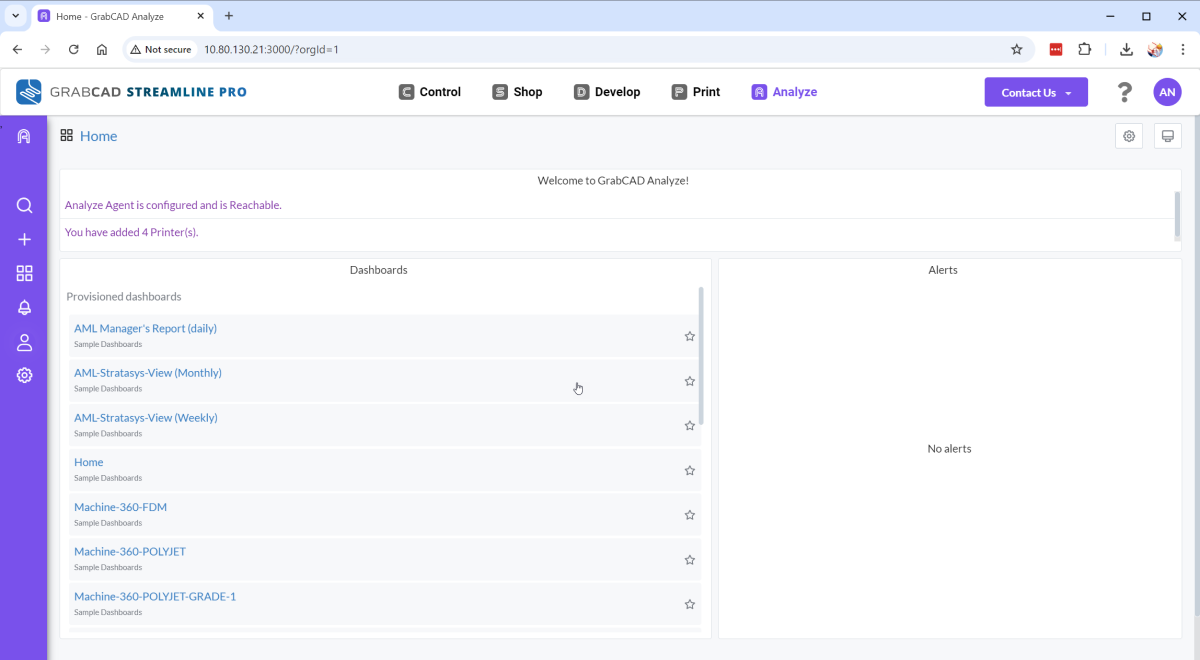

启动 Analyze 后，您将被带到主页，您将在其中看到 2 列：“仪表板”和“提醒”。稍后将设置提醒。

应用程序中已经构建了许多仪表板。添加打印机后，您可以浏览和使用与您最相关的仪表板。

注意：如果您无法启动 Analyze 或看不到上面的屏幕，则可能是安装或网络设置存在问题，导致页面无法加载。再次查看安装指南或联系 streamline@grabcad.com 以解决问题。

配置 Analyze Agent 设置

对于此步骤，您将需要安装了 Analyze Agent 的计算机的 IP 地址。

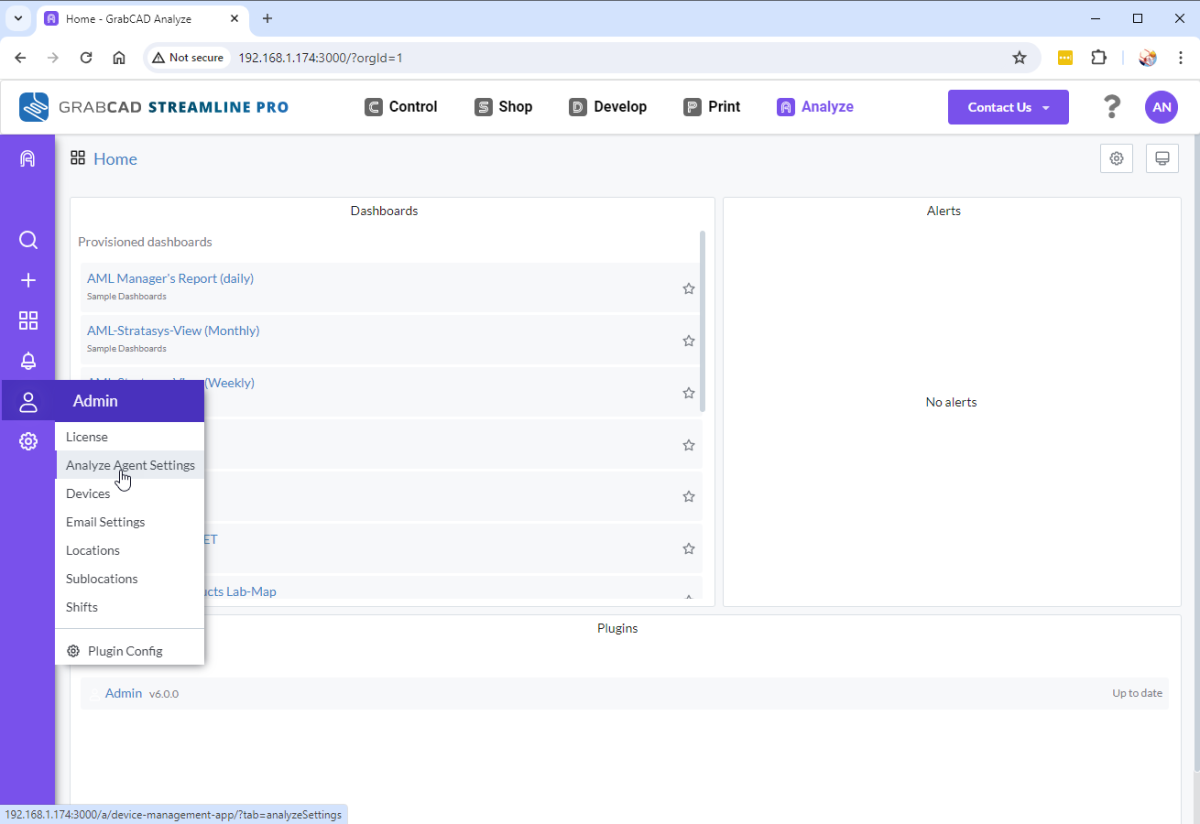

1. 单击如下所示的“管理”图标。然后单击“Analyze Agent 设置”。

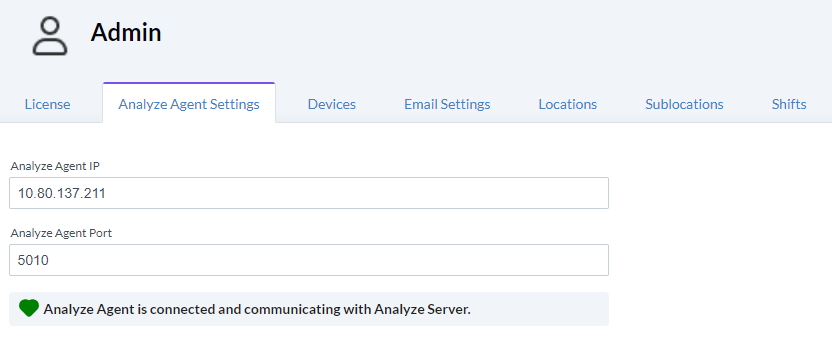

2. 接下来，添加您的 Analyze Agent IP 地址，如下所示。然后输入端口（默认为 5010）。


3. 输入后，Analyze 应用程序应该能够与 Agent 通信，您应该会看到一个带有成功消息的绿色心形图标（这至少需要 1 分钟，并且可能需要刷新页面）。如果 Analyze 无法与 Agent 连接，则会显示一颗破碎的红心。
4. 如果您没有 Analyze Agent IP 地址，请按照以下步骤操作：
   1. 在安装了 Agent 的 Windows 计算机上打开命令提示符 (cmd)。
   2. 输入 ipconfig。
   3. 复制 IPV4 地址（以太网适配器或无线局域网 - 取决于计算机如何连接到网络）。
   4. 这是 Analyze Agent 的 IP 地址。


您现在可以添加打印机了。

添加/管理打印机

作为管理员，您需要将 Stratasys 打印机添加到 Analyze。您可以手动添加它们，也可以使用“发现”按钮批量添加它们。

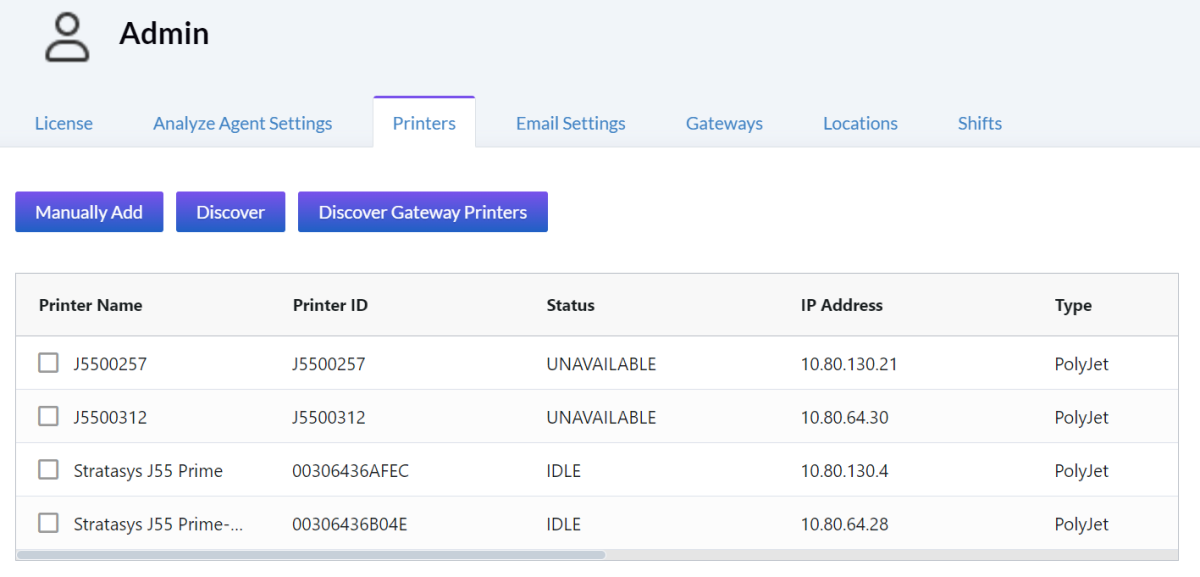

1. 转到“管理”图标并转到“打印机”。在这里，您将看到已添加到 GrabCAD Analyze 的所有 Stratasys 打印机。如果这是您第一次启动 Analyze，则此列表将为空。


2. 单击“发现”按钮，查看网络中的所有 Stratasys 打印机。

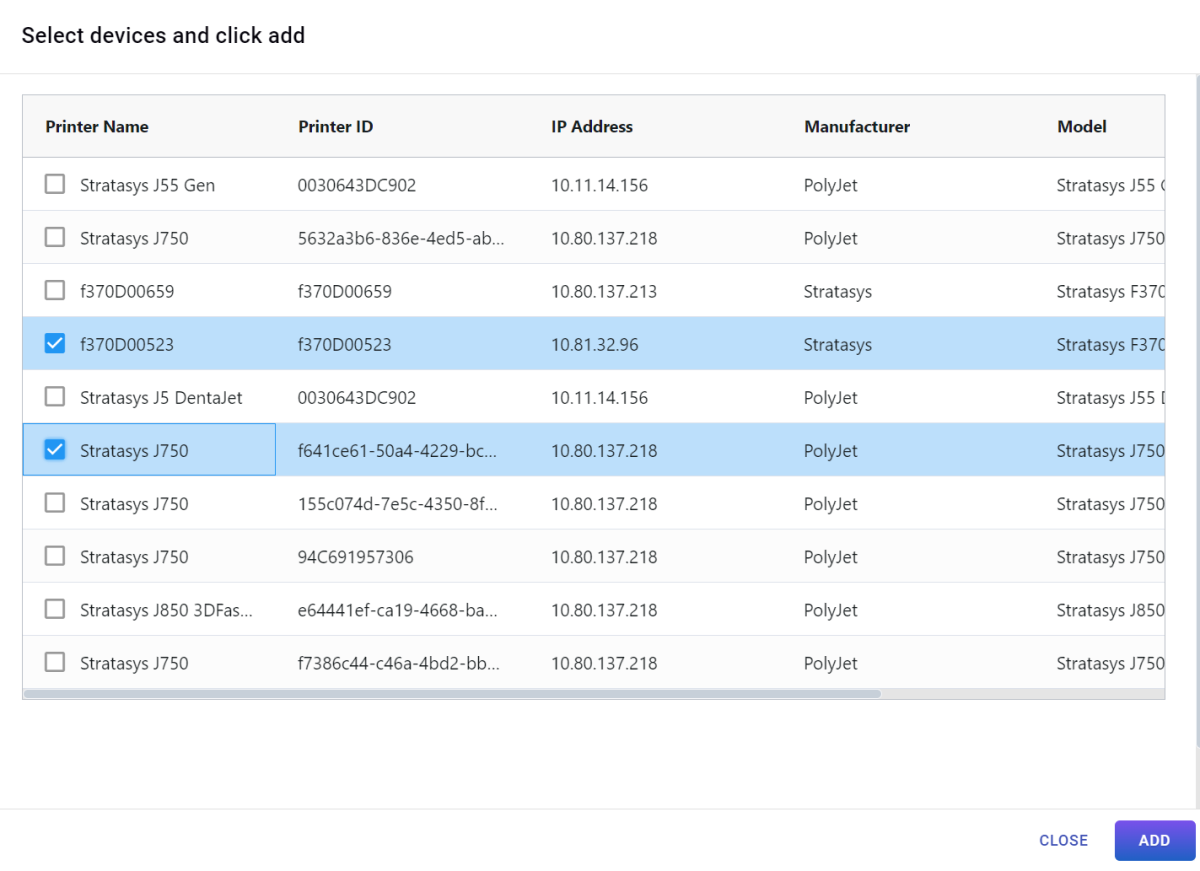

3. 选择设备，然后单击“添加”。


4. 添加打印机后，可重命名和编辑打印机。

如果打印机无法被发现，请使用“手动添加”按钮，使用打印机的 IP 地址添加打印机。

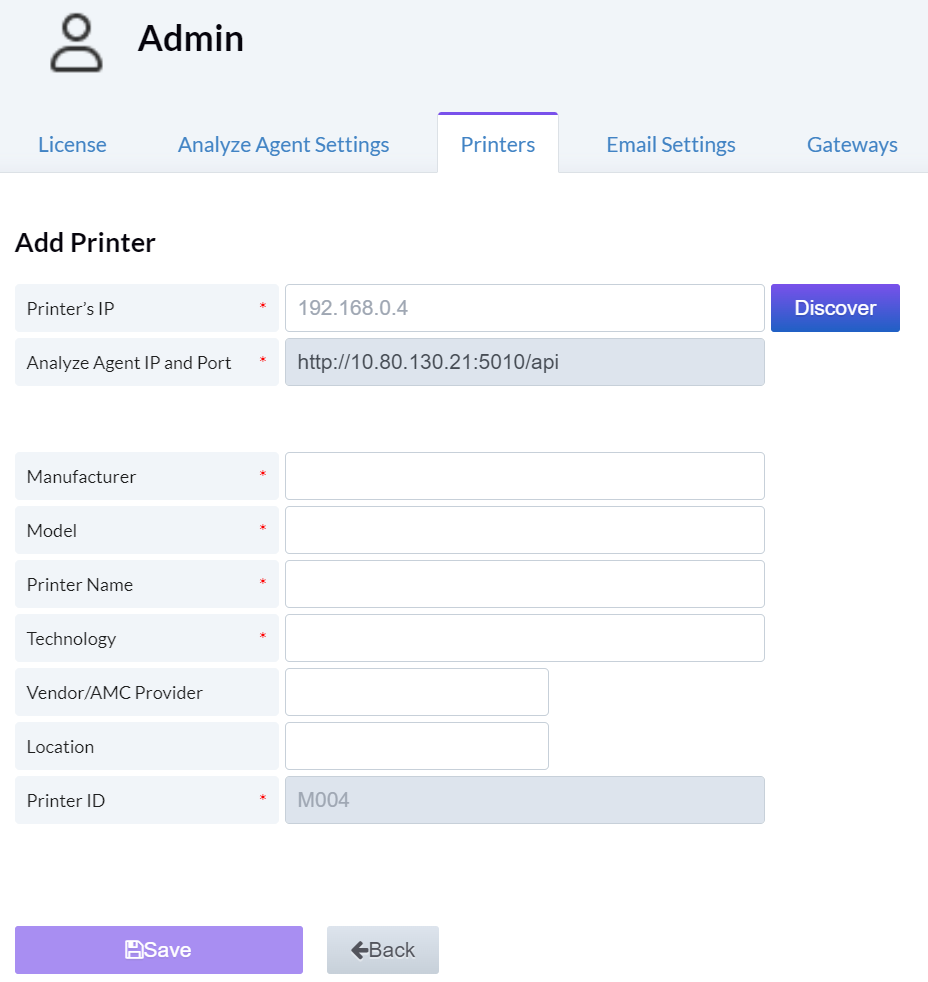

1. 输入打印机的 IP 地址并单击“发现”。
2. 发现您的打印机后，其他字段将自动填充。
   1. 确保输入所有必填字段并保存。
   2. 确保所用技术也正确（FDM、POLYJET）。


添加打印机后，其利用率数据将在大约 30 分钟后开始填充 GrabCAD Analyze 中的仪表板。您可以返回任何仪表板并查看利用率数据。

分配班次时间（可选）

如果您希望查看一天中 2 个或多个时间段的仪表板数据，则班次非常有用。这样您就可以比较班次（白天和晚上）。

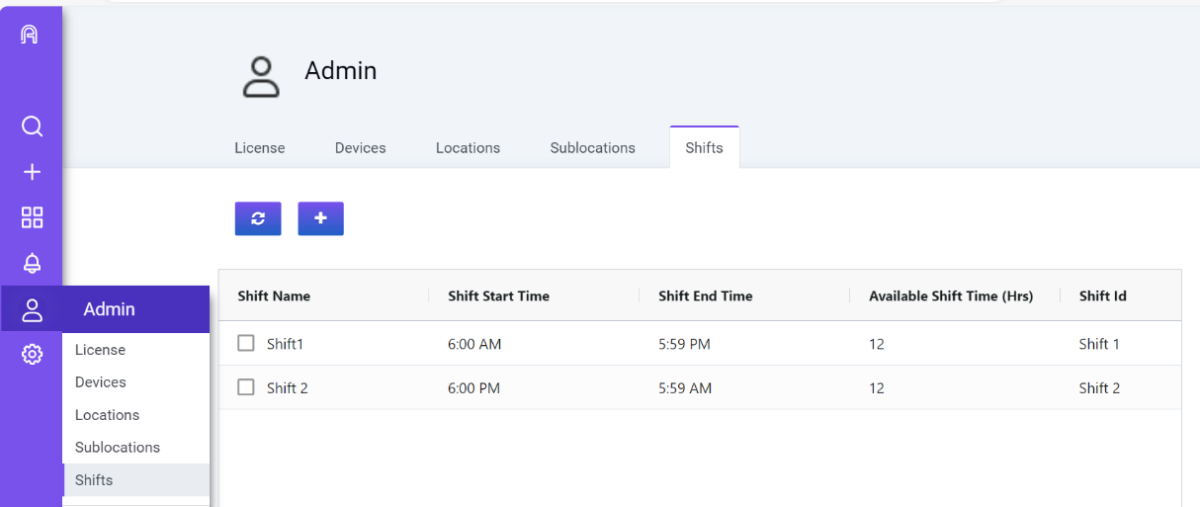

单击“管理”按钮，然后单击“班次”。默认班次已添加。调整这些时间以符合您的日常流程。要添加新班次，请单击“+”按钮，添加所需的班次详细信息，然后保存。

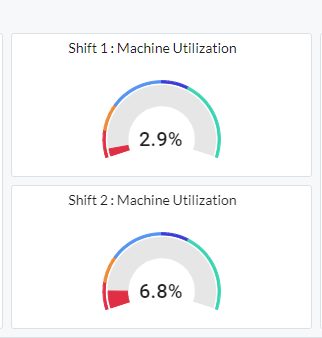

添加/配置班次后，您可以看到每个班次的利用率，如下例所示。

注意：确保班次时间具有唯一性。也就是说，班次时间不得相互重叠。

验证打印机数据（可选）

转到“主页”屏幕，查看已配置的仪表板列表。

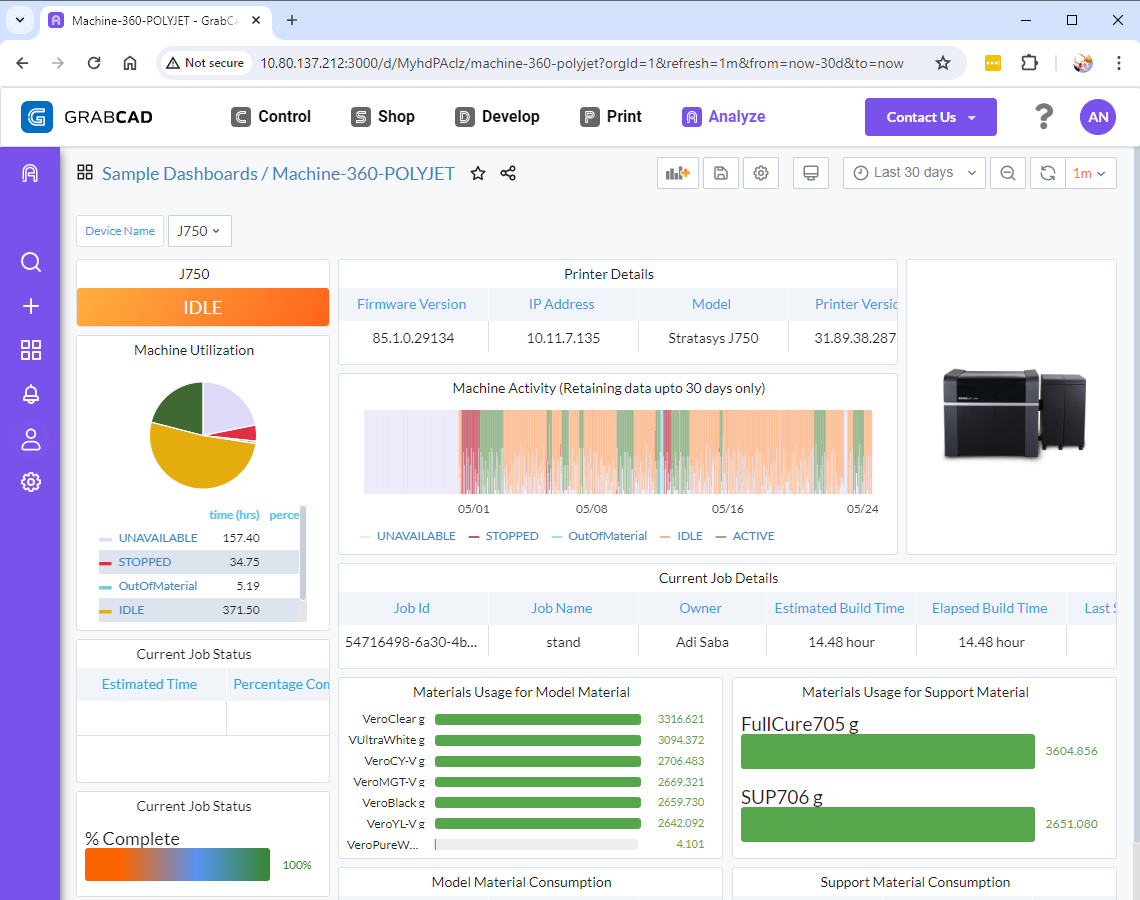

1. Machine-360-FDM 和 Machine-360-POLYJET 仪表板显示实时 FDM 和 POLYJET 数据。您可以选择屏幕左上角的任何单个机器以开始使用。


2. 打印机历史记录和材料使用情况与旧作业详细信息以及这些作业的材料使用情况相关。

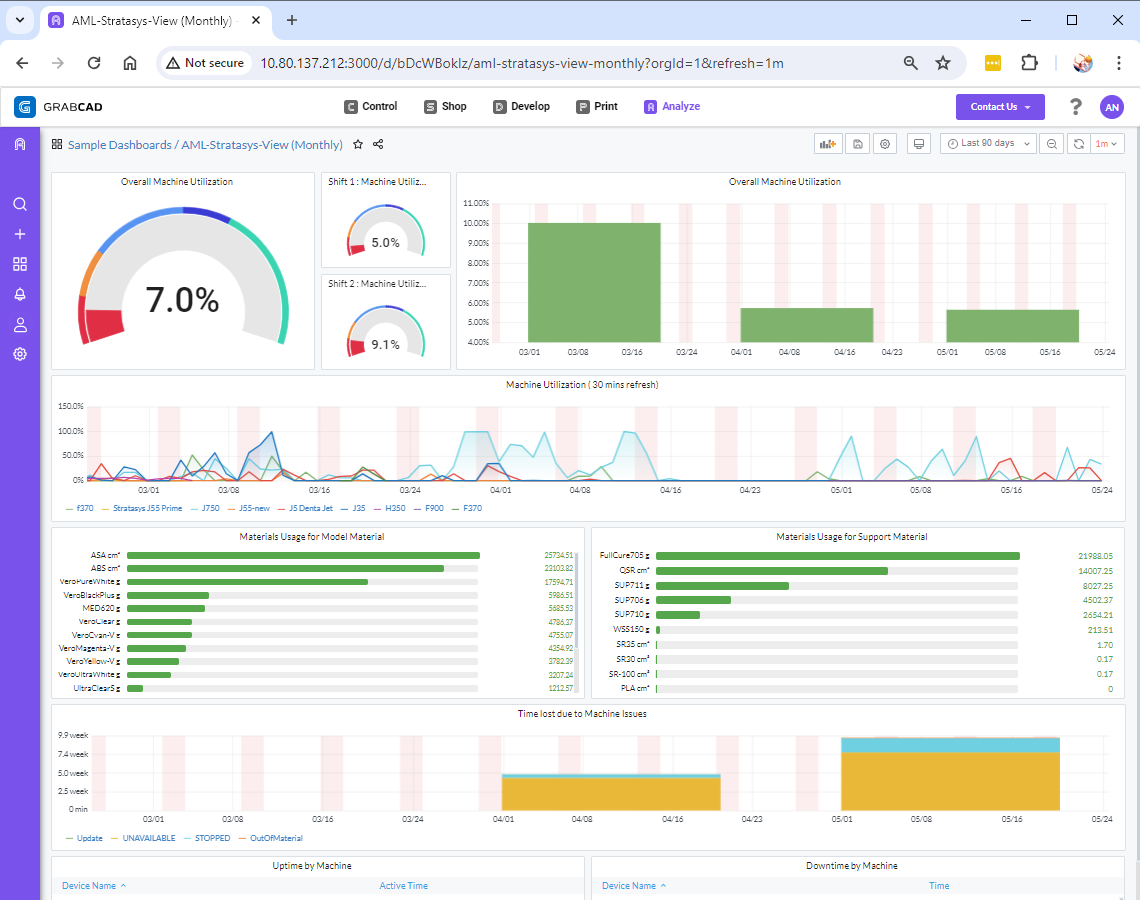

3. AML 管理器报告的每日、每周和每月仪表板结合了我们所有的利用率数据，为您提供了一个全面的操作概览。每个仪表板以不同的时间间隔收集数据。


提醒：为提醒电子邮件配置组织 SMTP 设置

提醒是 GrabCAD Analyze 的关键部分，用于在发生某些事件时通知您。您可以根据需要进行配置。一些示例包括：

1. 当作业完成 95% 时通知我。
2. 当打印机没有响应时通知我。
3. 当材料含量达到 5% 时通知我。

但是，由于 Analyze 是在您的网络本地安装和托管的，因此您需要 IT 部门的协助来配置提醒电子邮件设置（SMTP 设置）。设置完成后，您将使用您组织的电子邮件服务器接收已在 Analyze 应用程序中配置的提醒通知。

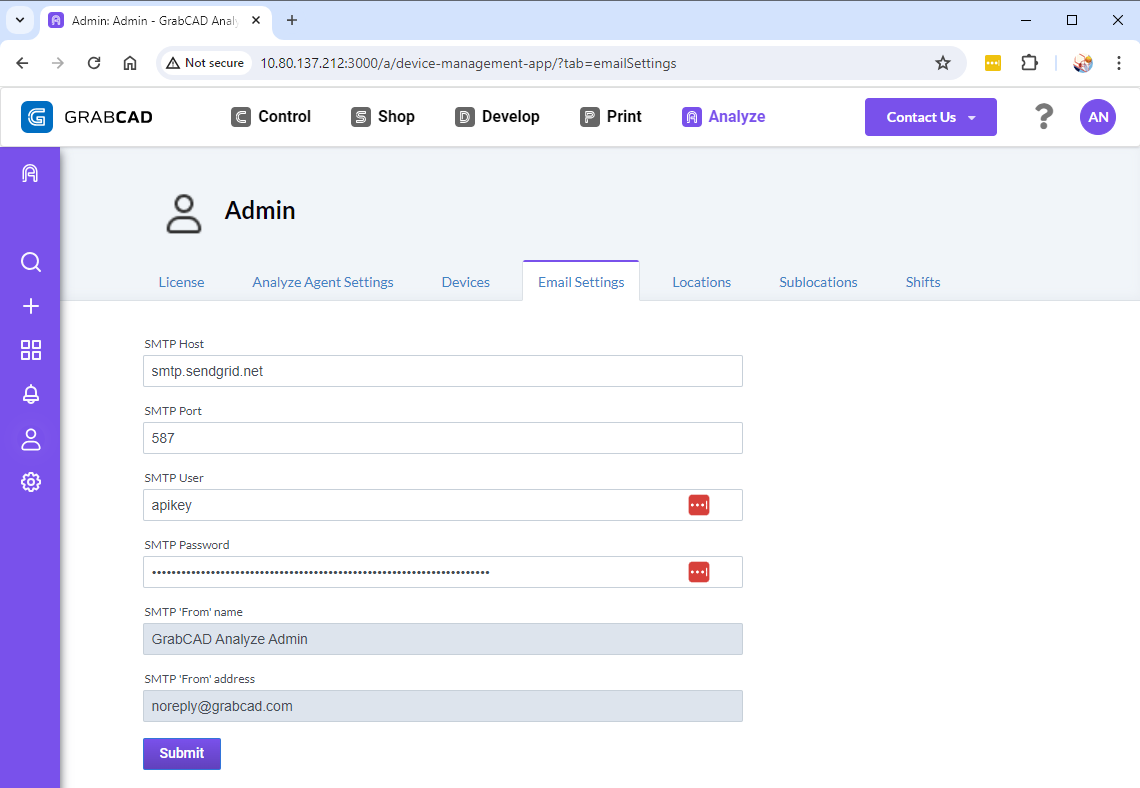

在“管理员”页面中，单击“电子邮件设置”。

您需要从 IT 部门获取以下信息：

1. SMTP 主机，
2. SMTP 端口，
3. SMTP 用户，
4. SMTP 密码。

用户/密码也可以是 API 密钥对，具体取决于 SMTP 服务器。

此信息不会与 Stratasys 或您组织以外的任何人共享。

配置提醒：在 Analyze 服务器中设置通知通道。

配置 SMTP 设置后，您可以启用提醒。通知渠道是您希望在触发提醒时通知的一个或多个电子邮件地址。

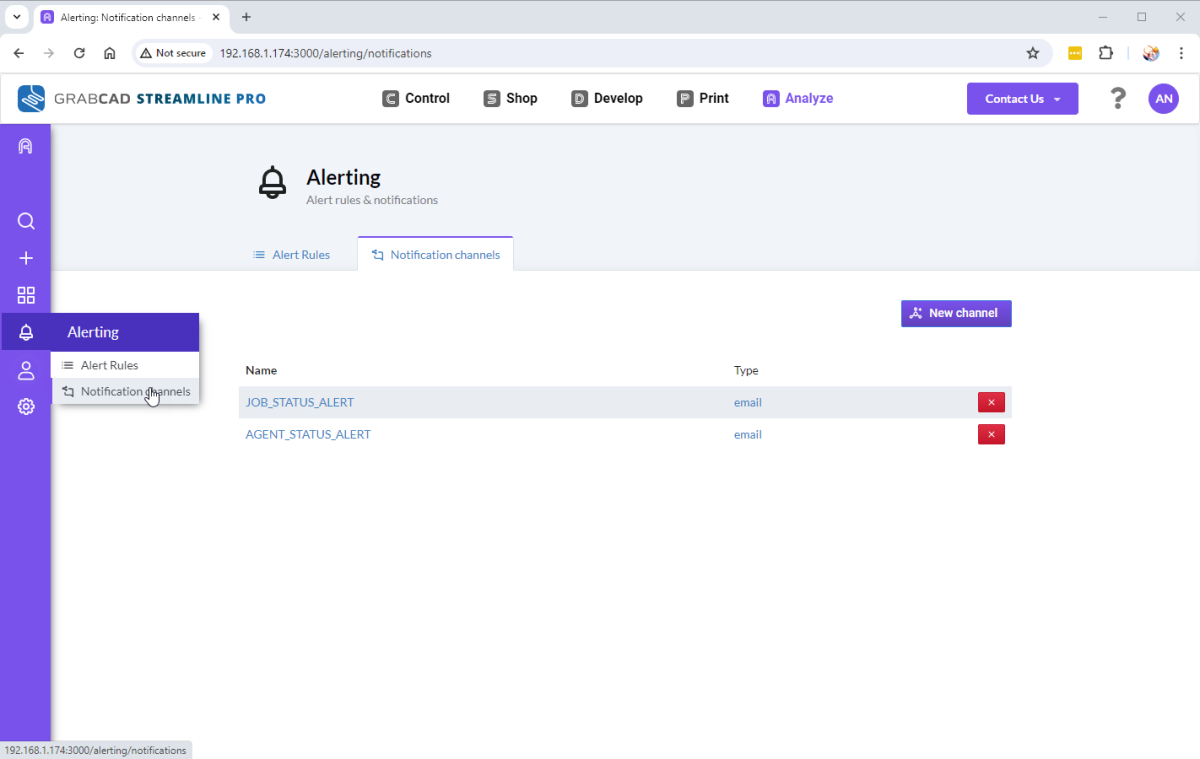

单击左侧导航和通知渠道上的“提醒”。

默认的 JOB_STATUS_ALERT 及其通知渠道应该已经可用，当打印机上的打印作业状态发生变化时，它将通知您。

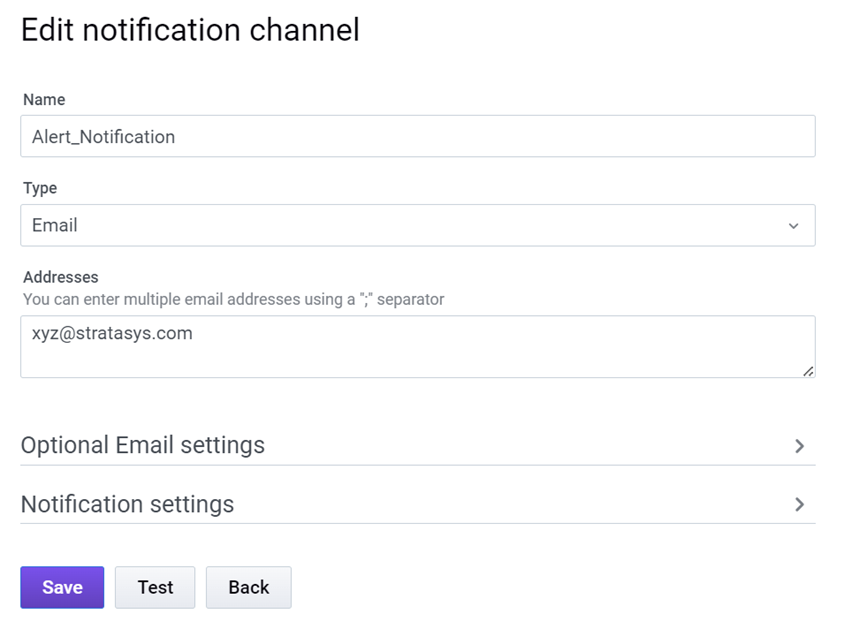

添加您的电子邮件地址或操作员的电子邮件地址，以便在触发此提醒时通知他们。您可以添加多个电子邮件地址。您可以单击“测试”以确保使用您的电子邮件设置通过电子邮件发送提醒。
