GrabCAD Analyze 설정(계속) – 구성

이 문서는 설치 가이드에서 이어지는 내용입니다. 이제 Analyze 애플리케이션을 시작했으므로 Analyze Agent 및 Analyze Server를 연결하고 프린터를 추가하여 애플리케이션이 대시보드용 데이터를 생성하기 시작하도록 해야 합니다.

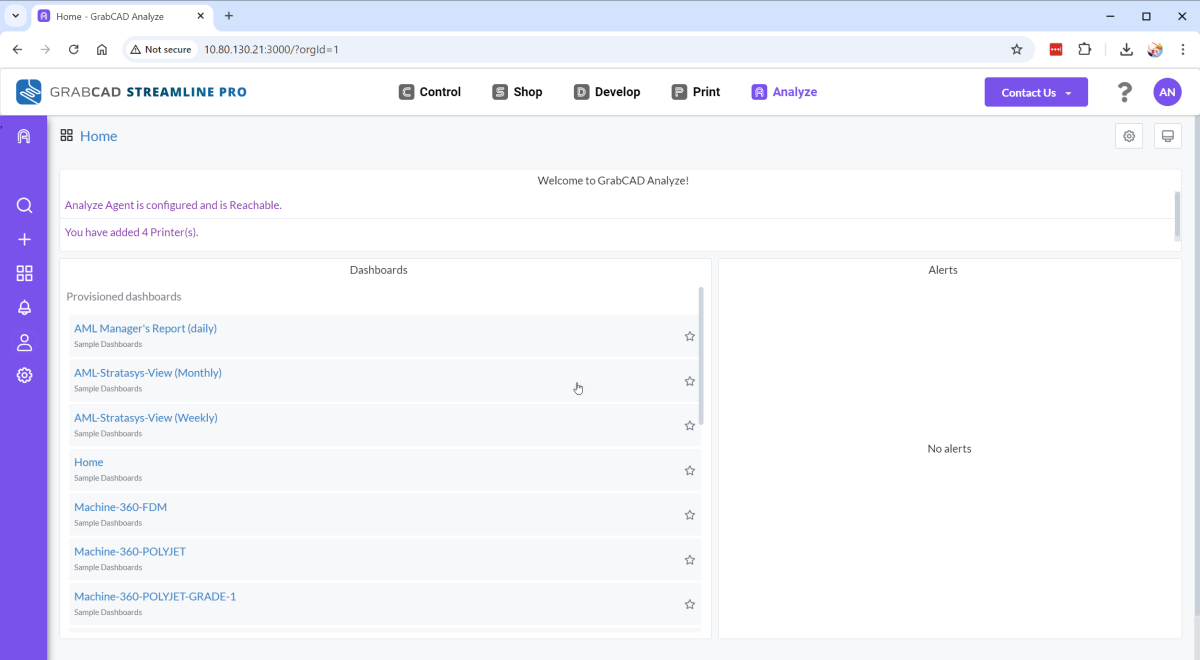

분석을 시작하면 홈 페이지로 이동하여 2개의 열을 볼 수 있습니다. 대시보드 및 경고. 알림은 나중에 설정됩니다.

응용 프로그램에는 이미 빌드된 많은 대시보드가 있습니다. 프린터를 추가하면 가장 관련성이 높은 대시보드를 탐색하고 사용할 수 있습니다.

참고: 분석을 시작할 수 없거나 위의 화면이 표시되는 경우 설치 또는 네트워크 설정에 문제가 있어 페이지가 로드되지 않을 수 있습니다. 설치 가이드를 다시 검토하거나 streamline@grabcad.com에 연락하여 문제를 해결하십시오.

Analyze 에이전트 설정 구성

이 단계에서는 Analyze 에이전트가 설치된 컴퓨터의 IP 주소가 필요합니다.

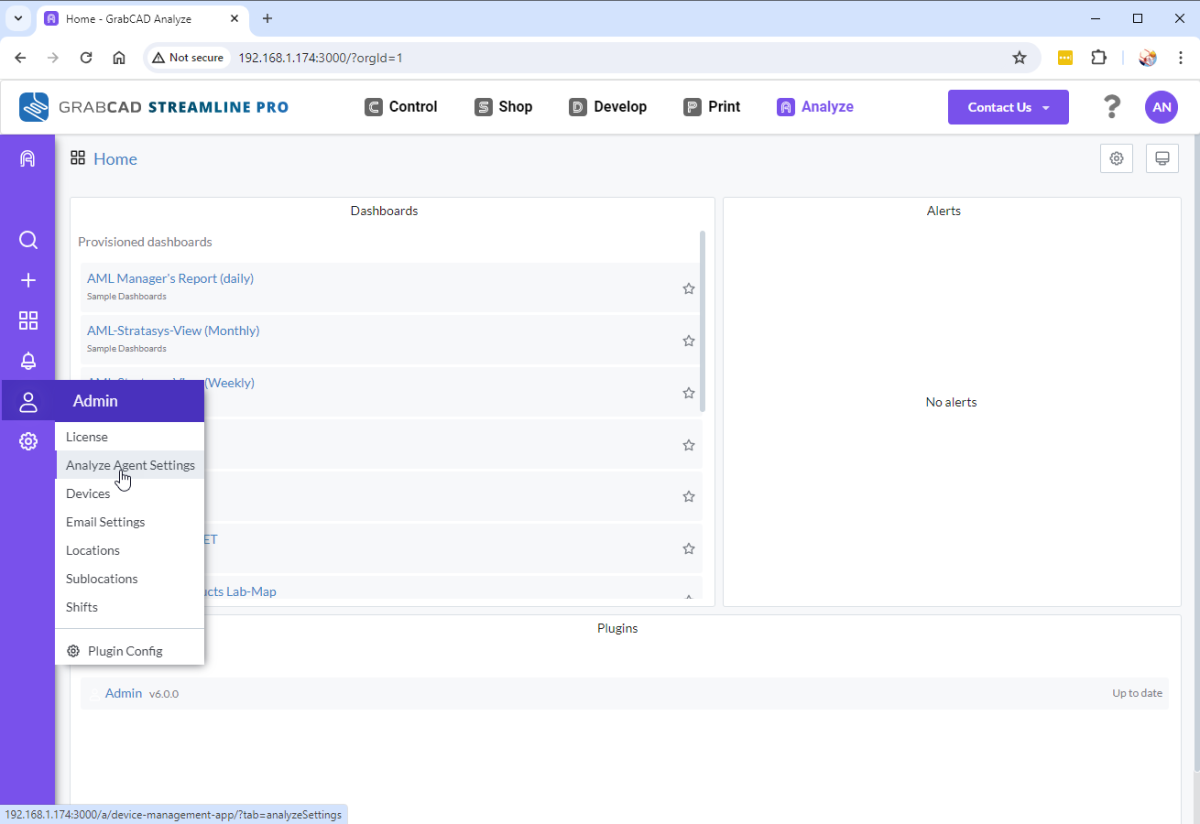

1. 아래와 같이 관리자 아이콘을 클릭합니다. 'Analyze Agent 설정'을 클릭합니다.

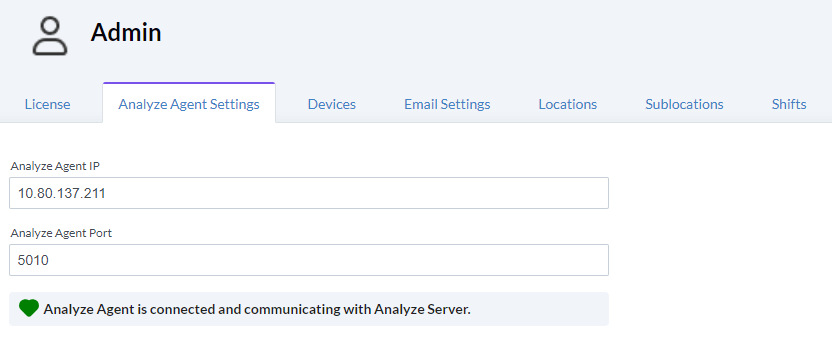

2. 그런 다음 아래와 같이 분석 에이전트 IP 주소를 추가합니다. 그런 다음 포트를 입력합니다(기본값은 5010).


3. 입력하면 분석 애플리케이션이 에이전트와 통신할 수 있어야 하며 성공 메시지가 있는 녹색 하트가 표시되어야 합니다(최소 1분이 소요되며 페이지 새로 고침이 필요할 수 있음). 분석이 에이전트와 연결할 수 없는 경우 부러진 빨간 하트가 나타납니다.
4. Analyze 에이전트 IP 주소가 없는 경우 아래 단계를 따르세요.

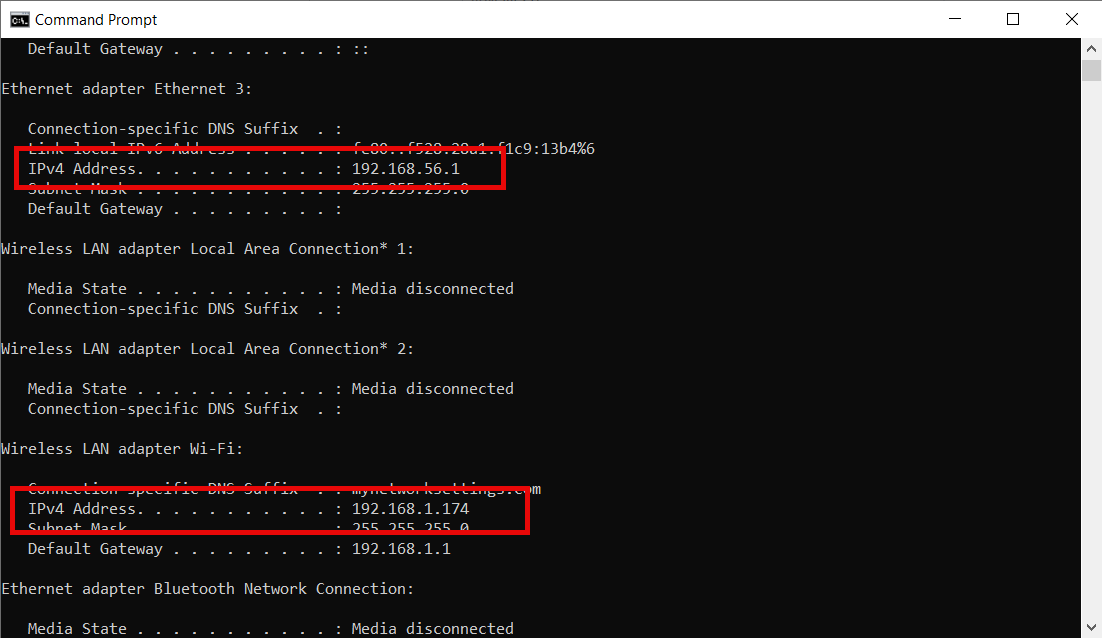

   1. 에이전트가 설치된 Windows 컴퓨터에서 명령 프롬프트(cmd)를 엽니다.
   2. ipconfig를 입력합니다.
   3. IPV4 주소(컴퓨터가 네트워크에 연결된 방식에 따라 이더넷 어댑터 또는 무선 LAN)를 복사합니다.
   4. Analyze 에이전트 IP 주소입니다.


이제 프린터를 추가할 준비가 되었습니다.

Add / Manage Printers

As the admin, you need to add your Stratasys printers to Analyze. You can manually add them or use the discover button to add them in bulk.

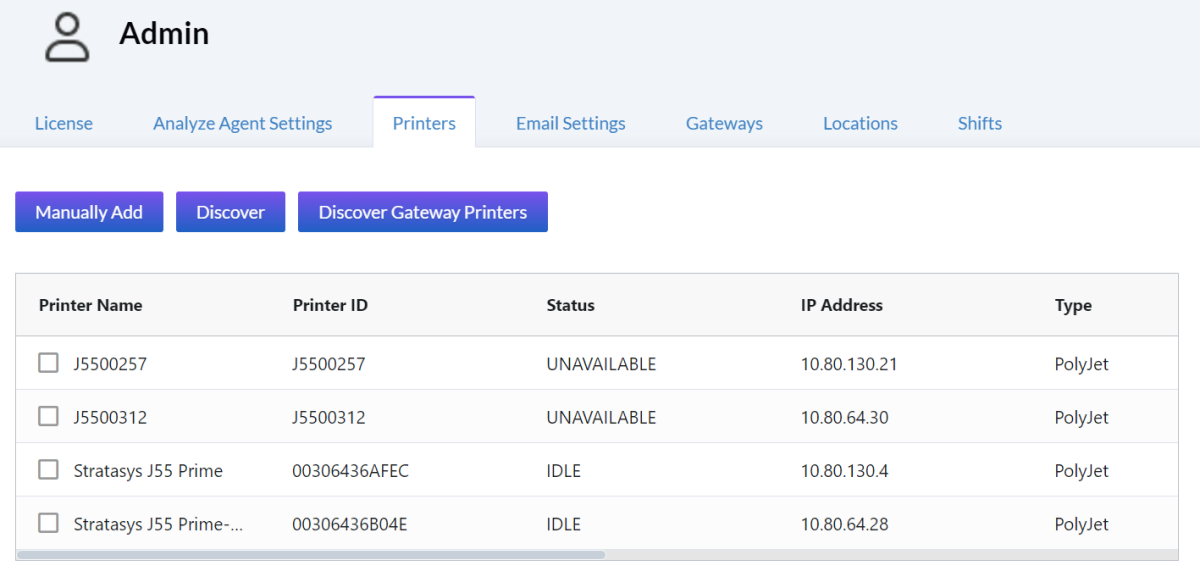

1. 관리자 아이콘을 클릭하여 프린터로 이동합니다. 여기에서 GrabCAD Analyze에 추가된 모든 Stratasys 프린터를 볼 수 있습니다. 분석을 처음 시작하는 경우 이 목록은 비어 있습니다.


2. Click the ‘Discover’ button to view all the Stratasys printers in the network.

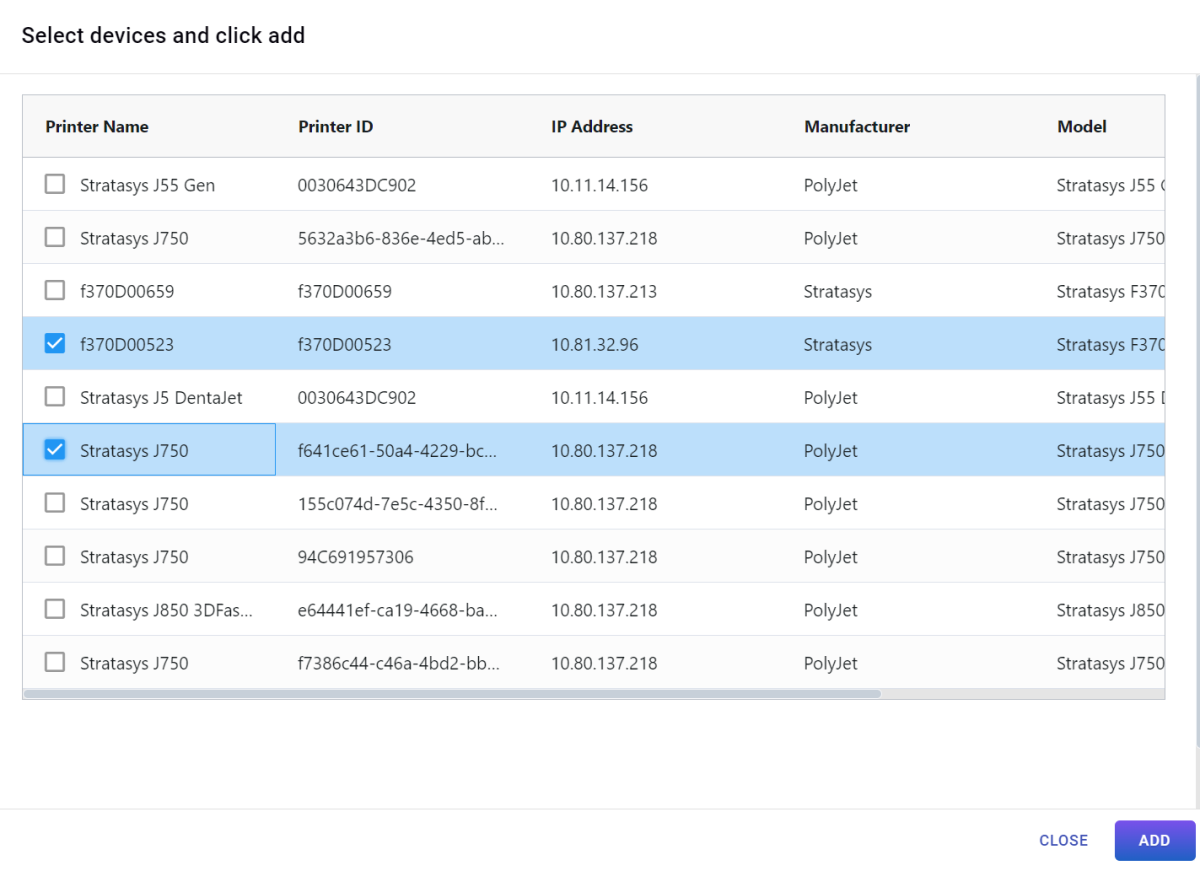

3. Select the devices and click add.


4. Once the printers have been added, you can rename and edit them.

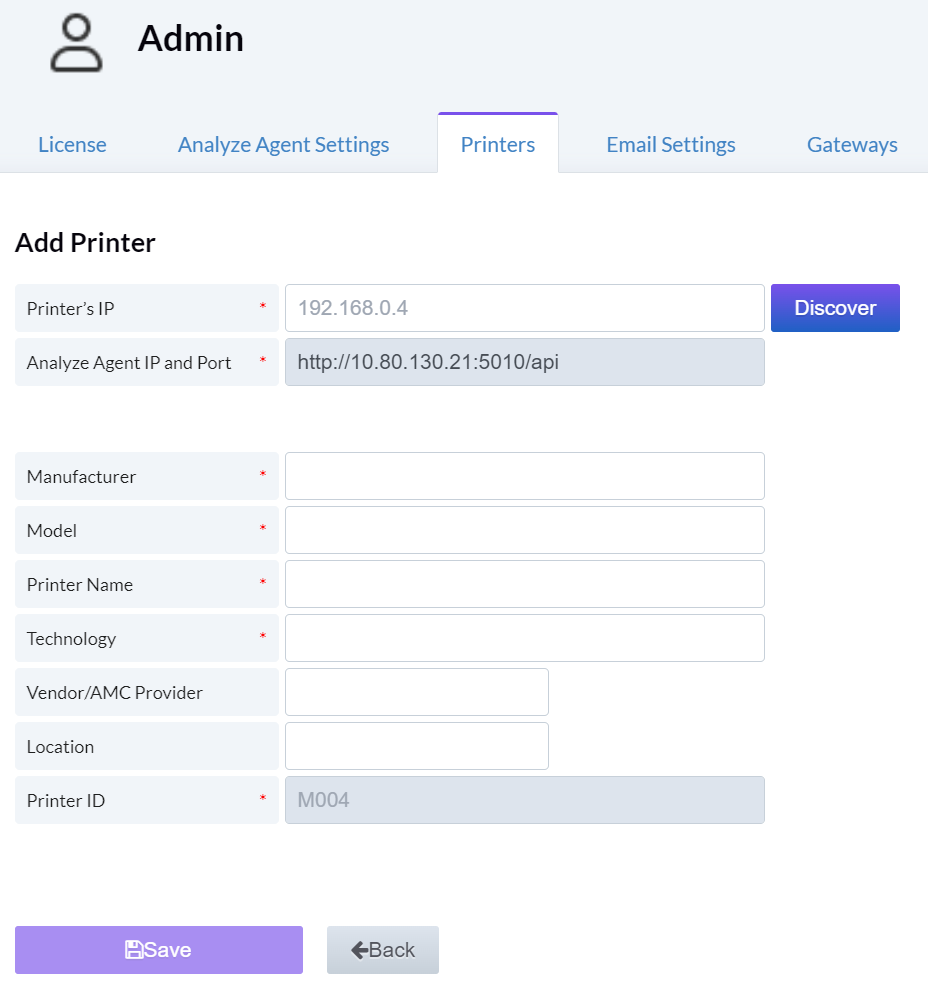

If your printer is not discoverable, use the 'Manually Add' button to add your printer using its IP address.

1. Enter the Printer's IP and click discover.
2. The other fields should automatically populate once your printer is discovered.
   1. 필수 필드를 모두 입력했는지 확인하고 저장합니다.
   2. 기술도 올바른지 확인합니다(FDM, POLYJET).


프린터가 추가되면 약 30분 후에 사용률 데이터가 GrabCAD Analyze의 대시보드에 채워지기 시작합니다. 대시보드로 돌아가서 사용률 데이터를 볼 수 있습니다.

교대 시간 할당(선택 사항)

하루 2개 이상의 기간 동안 대시보드 데이터를 분리하여 보려는 경우 교대 근무가 유용합니다. 이 작업을 수행하면 교대 근무별(주간 및 야간) 데이터를 비교할 수 있습니다.

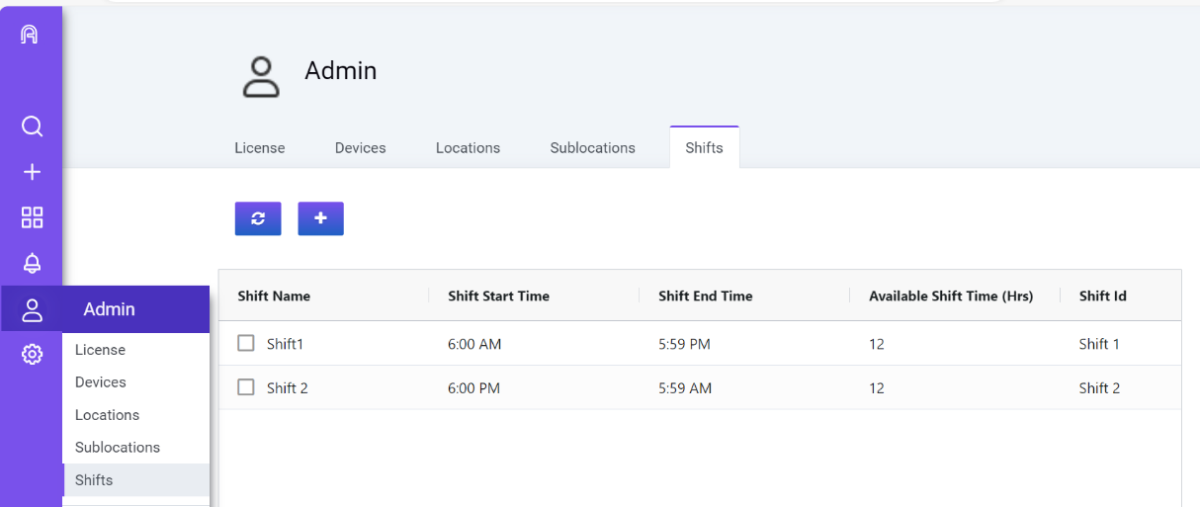

관리자 버튼을 클릭한 다음 교대 근무를 클릭합니다. 기본 교대 근무는 이미 추가되어 있습니다. 일상적인 프로세스에 부합하게 해당 시간을 조정하십시오. 새 교대 근무를 추가하려면 '+' 버튼을 클릭하고 원하는 교대 근무 세부 정보를 추가한 후 저장합니다.

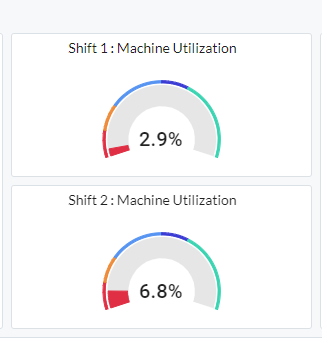

교대 근무를 추가/구성한 후에는 아래 예와 같이 각 교대 근무의 활용도를 확인할 수 있습니다.

참고: 교대 근무 시간이 배타적인지 확인합니다. 즉, 교대 근무 시간이 서로 겹치지 않아야 합니다.

프린터 데이터 확인(선택 사항)

프로비저닝된 대시보드 목록을 보려면 홈 화면으로 이동합니다.

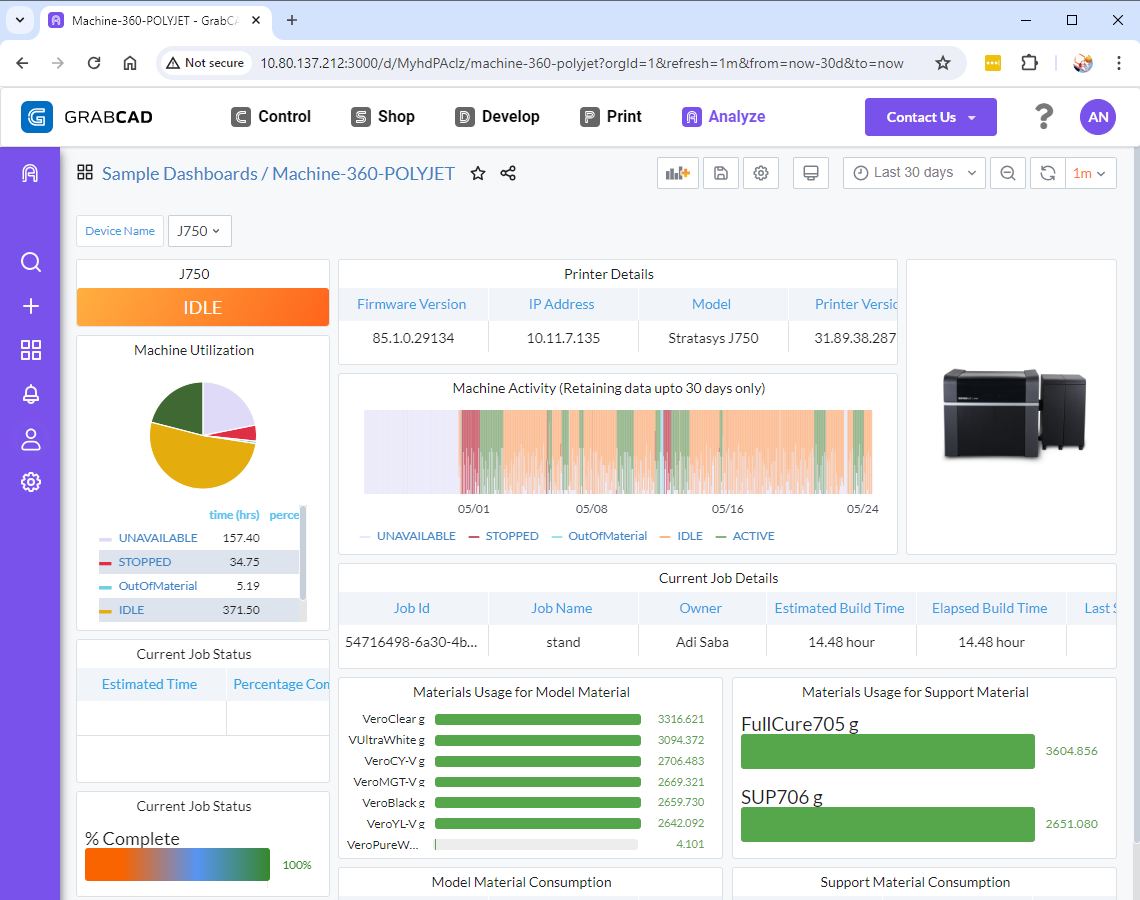

1. Machine-360-FDM 및 Machine-360-POLYJET 대시보드에는 실시간 FDM 및 POLYJET 데이터가 표시됩니다. 화면 왼쪽 상단에서 개별 장비를 선택하여 시작할 수 있습니다.

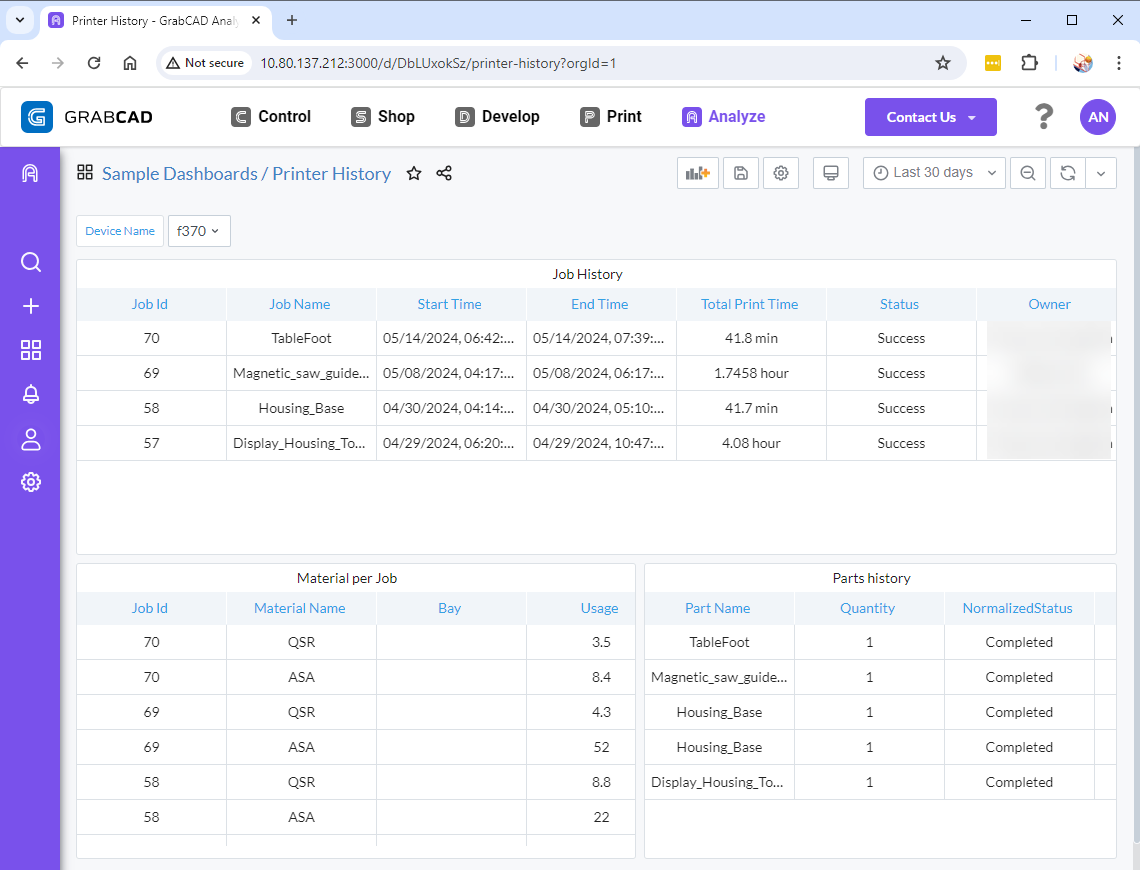

2. 프린터 이력 및 재료 사용량은 이전 작업 세부 정보 및 해당 작업에 대한 재료 사용량과 관련이 있습니다.

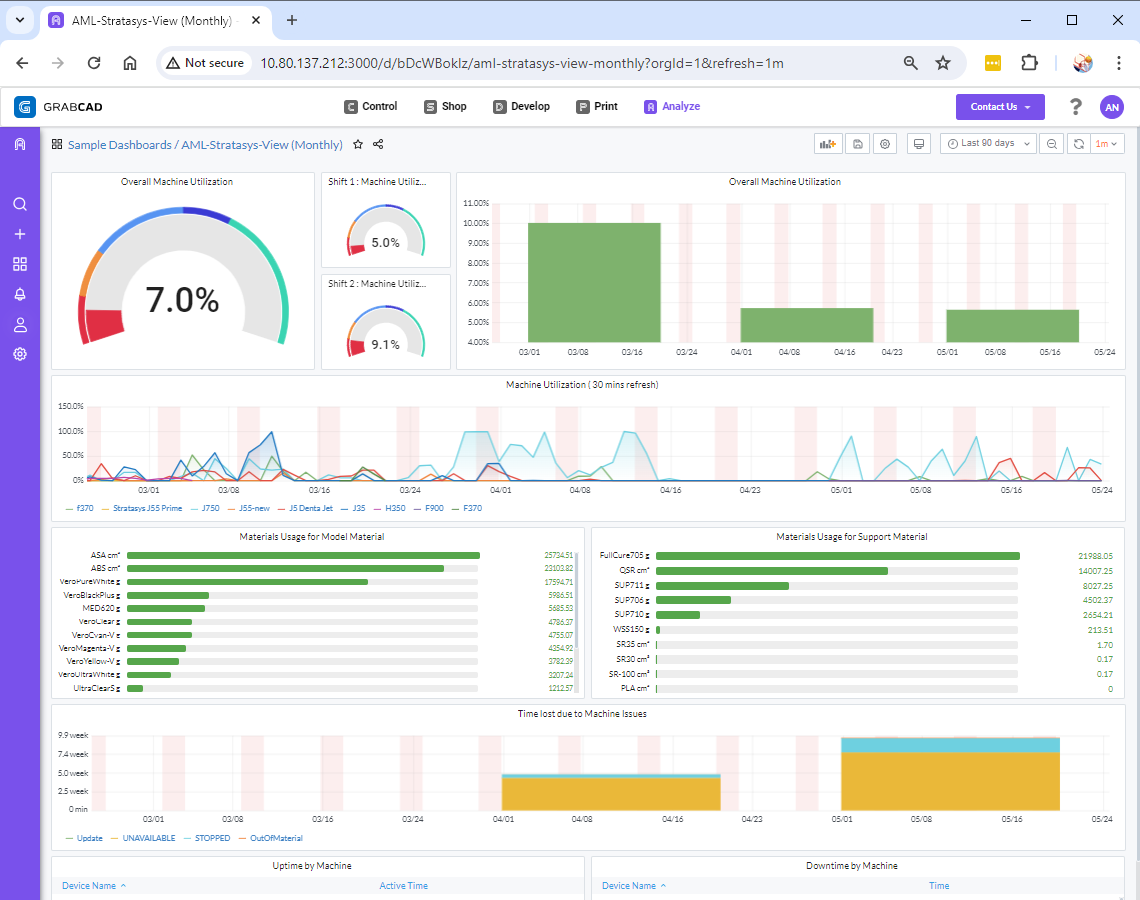

3. AML 관리자 보고서의 일일, 주간 및 월간 대시보드는 모든 사용률 데이터를 결합하여 운영에 대한 조감도를 제공합니다. 각 대시보드는 서로 다른 간격으로 데이터를 수집합니다.


경고: 경고 이메일에 대한 조직 SMTP 설정 구성

경고는 특정 이벤트가 발생할 때 알려주는 GrabCAD Analyze의 핵심 부분입니다. 원하는 대로 구성할 수 있습니다. 몇 가지 예는 다음과 같습니다.

1. 작업이 95% 완료되면 알려주세요.
2. 프린터가 응답하지 않을 때 알려주세요.
3. 재료 레벨이 5%에 도달하면 알려주세요.

그러나 Analyze는 온프레미스 네트워크에 설치 및 호스팅되므로 경고 이메일 설정(SMTP 설정)을 구성하려면 내부 IT 팀의 지원이 필요합니다. 이를 설정하고 나면 조직의 전자 메일 서버를 사용하여 분석 응용 프로그램에 이미 구성된 경고에 대한 알림을 받게 됩니다.

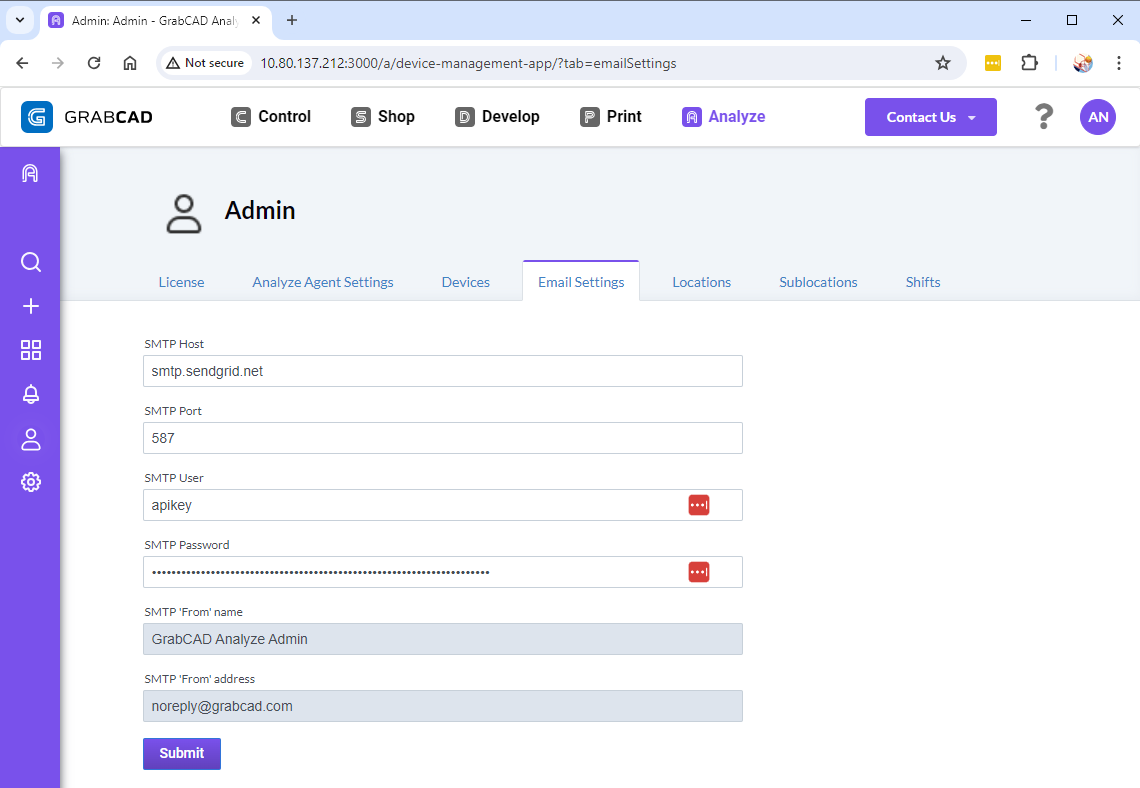

관리 페이지에서 이메일 설정을 클릭합니다.

IT로부터 아래 정보를 얻어야 합니다.

1. SMTP 호스트,
2. SMTP 포트,
3. SMTP 사용자,
4. SMTP 비밀번호.

The User/Password can also be an API key pair depending on the SMTP server.

이 정보는 Stratasys 또는 조직 외부의 누구와도 공유되지 않습니다.

경고 구성: Analyze Serer에서 알림 채널 설정.

SMTP 설정을 구성했으면 경고를 사용하도록 설정할 수 있습니다. 알림 채널은 알림이 트리거될 때 알리려는 하나 이상의 이메일 주소입니다.

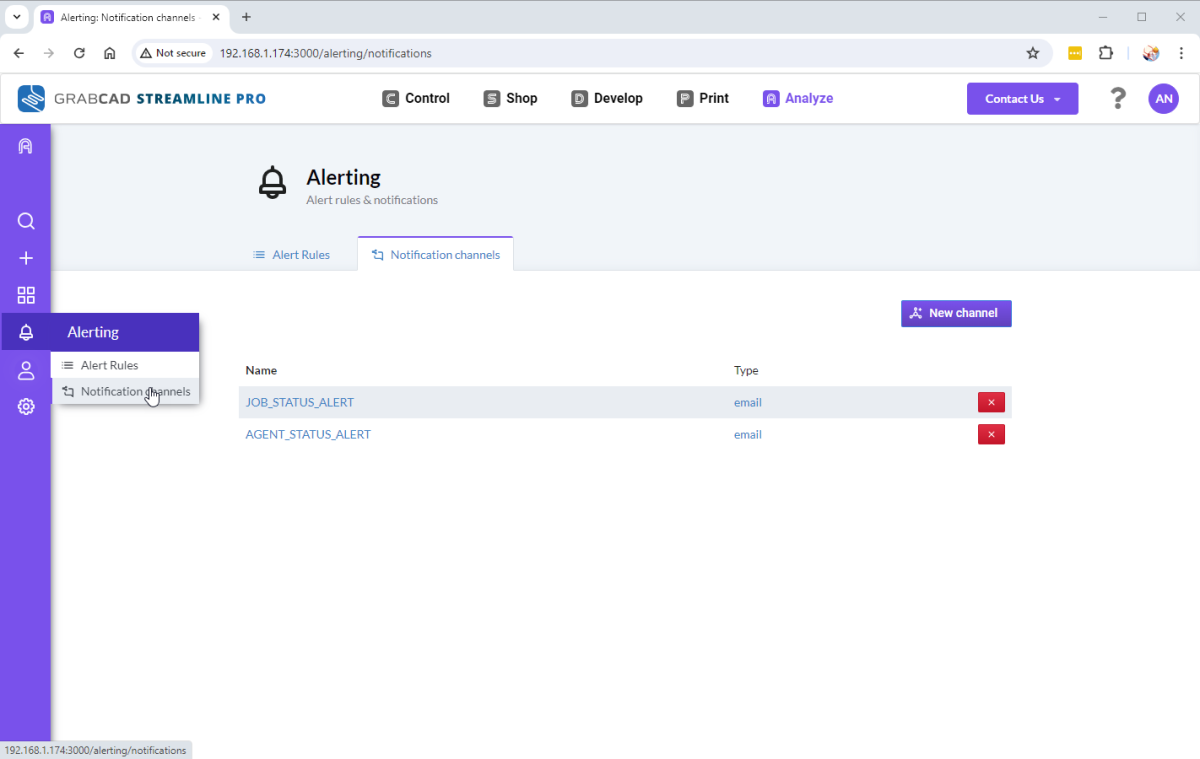

왼쪽 탐색 및 알림 채널에서 경고를 클릭합니다.

프린터의 인쇄 작업 상태가 변경되면 이를 알려주는 기본 JOB_STATUS_ALERT 및 해당 알림 채널을 이미 사용할 수 있습니다.

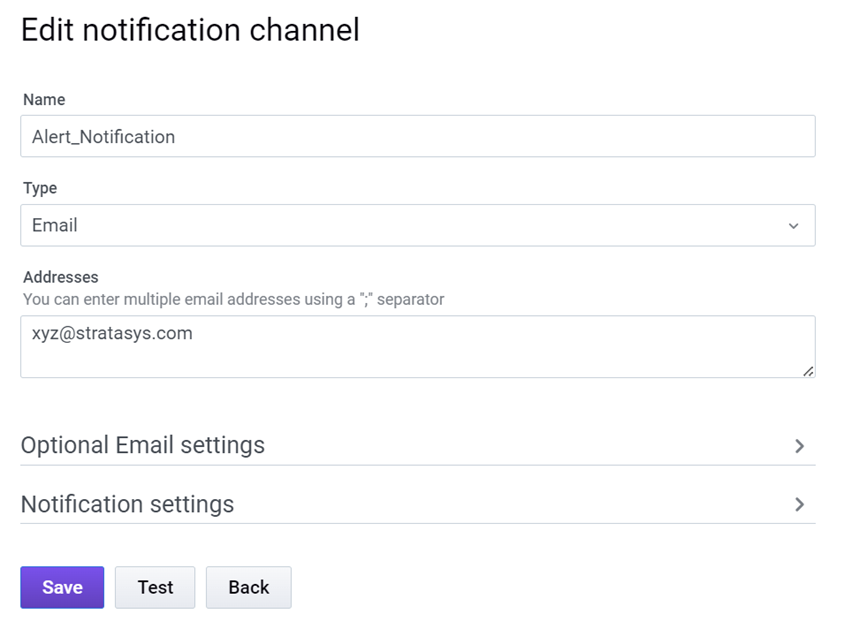

이메일 주소 또는 운영자의 이메일 주소를 추가하면 이 경고가 트리거될 때 알림을 받을 수 있습니다. 이메일 주소를 두 개 이상 추가할 수 있습니다. 테스트를 클릭하면 이메일 설정을 사용하여 알림이 이메일을 통해 전송되는지 확인할 수 있습니다.
