빠른 둘러보기

이 문서에는 GrabCAD Print의 모든 요소 이름이 나와 있으며 관련 문서에 대한 링크가 있습니다.

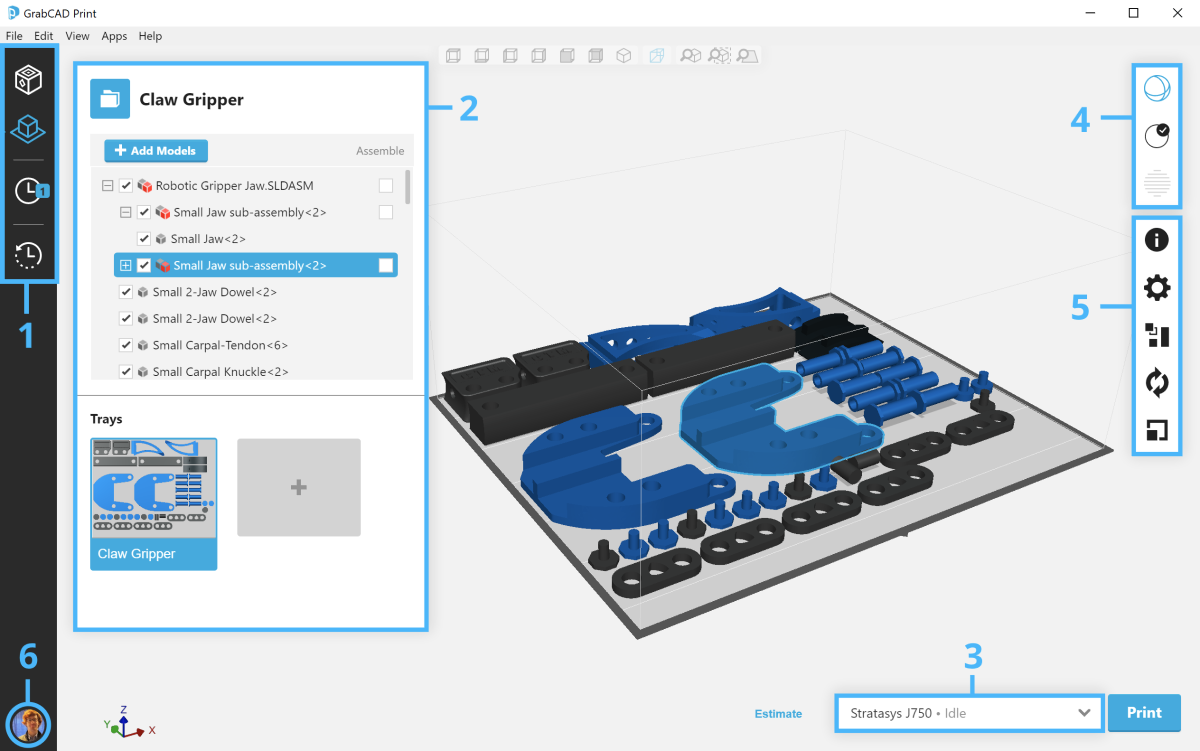

빠르게 둘러보기_1

  1. 기본 네비게이션
  2. 프로젝트 패널
  3. 프린터 패널
  4. 보기 모드
  5. 도구
  6. 로그인/계정 전환

빠르게 둘러보기_21

프린트(위 그림 참조)

일정(문서로 이동)

보고서(문서로 이동)

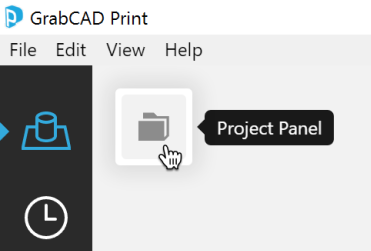

프로젝트 패널

빠르게 둘러보기_3

빠르게 둘러보기_4

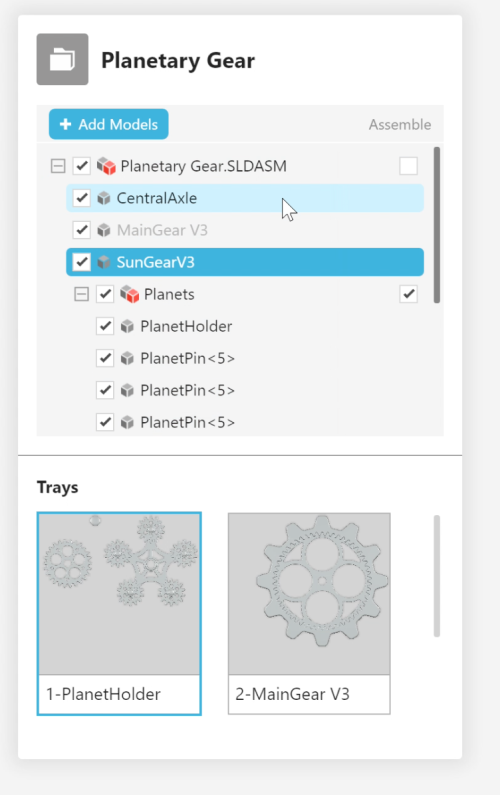

여기에서 프로젝트의 파일을 추가하고 관리할 수 있습니다. 그래픽 영역에서 사용할 수 있는 것과 동일한 오른쪽 클릭 메뉴가 여기에서도 작동합니다. 또한 프로젝트에서 트레이를 생성, 제거 및 추정할 수 있습니다.

프로젝트에서 파일을 관리하고 정렬하는 방법에 대해 자세히 알아보세요.

프린터 패널

빠르게 둘러보기_5

빠르게 둘러보기_6

빠르게 둘러보기_7

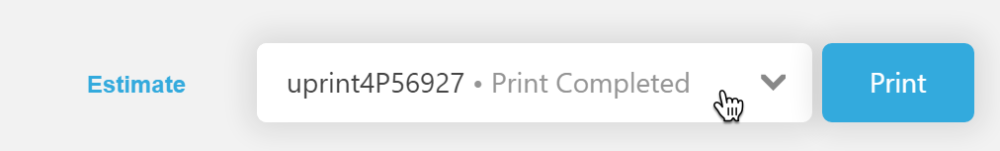

여기에서 프로젝트의 모든 트레이에 적용할 프린터를 선택합니다. 아직 프린터를 연결하지 않은 경우 여기를 클릭하여 프린터 연결 방법을 알아보십시오.

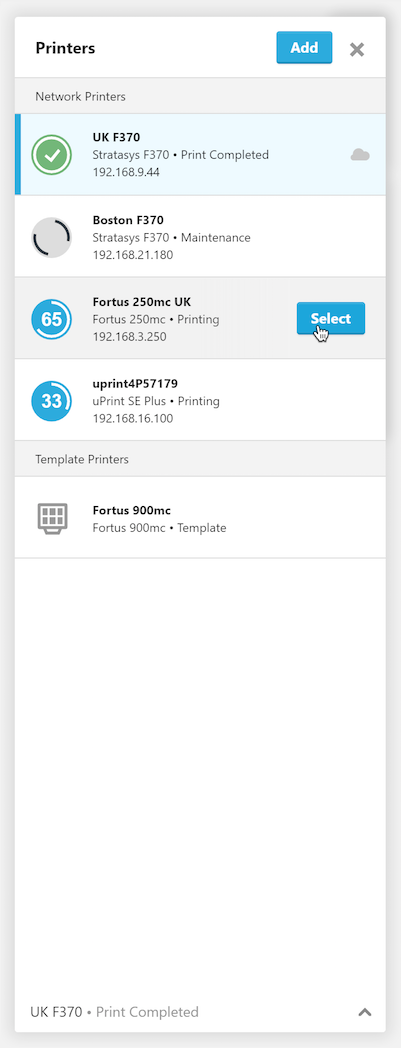

프린터 패널을 처음 열면 내 프린터 목록이 표시됩니다. 여기에서 프린터 간에 빠르게 전환할 수 있습니다. 이 목록에 프린터를 추가하려면 "프린터 추가"를 누릅니다.

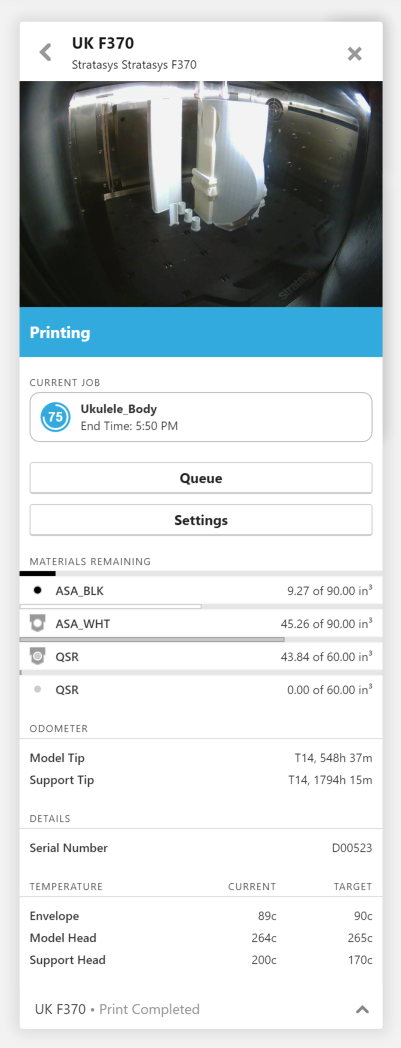

재료 수준이나 상태 등 프린터에 대한 자세한 정보를 보려면 프린터 이름을 클릭하여 세부 정보 패널로 이동하십시오.

설정에서 프린터 이름을 변경할 수 있으며, 로컬에 연결되어 있는 경우 작업 기록 또는 구성 파일을 내보내고, 펌웨어를 업데이트할 수 있습니다.

오프라인 프린터로 인쇄 또는 여러 프린터를 관리하는 방법에 대해 자세히 알아보십시오.

빠르게 둘러보기_81

보기 모드

  1. 모델 보기 - 트레이에서 파일을 준비하고 정렬합니다. 자세히 알아보기
  2. 분석 모드 - 파일의 메시 문제를 확인하고 클릭 한 번으로 복구합니다.* 자세히 알아보기.
  3. 슬라이스 미리 보기 - 인쇄 후 트레이가 어떻게 보이는지 확인합니다. 자세히 알아보기. (FDM 프린터에서만 사용 가능)

도구

  1. 모델 정보 — STL 또는 VRML 파일의 단위를 변경합니다.
  2. 프린트 설정 — 인필 및 서포트 스타일과 같은 모델 관련 설정과 재료 선택 및 슬라이스 높이와 같은 전체 트레이 설정을 변경할 수 있습니다. 알아보기.
  3. 정렬 — 인쇄를 위한 충분한 공간을 확보하기 위해 트레이에서 또는 트레이 간에 부품을 자동으로 이동합니다. 더 알아보세요.
  4. 방향 — 축을 기준으로 방향을 점진적으로 변경합니다. 또한 서포트가 최소화되도록 자동으로 방향을 지정할 수 있고(FDM 프린터만 해당) 모델 표면을 선택하고 상단, 전면, 오른쪽 등으로 향하게 하는 "평면으로 표면 방향 지정" 기능도 있습니다. 자세히 알아보기.
  5. 배율 — 모델을 선택하고 배율 도구를 열면 전체 치수를 확인하고 원하는 치수를 입력하여 배율을 조정할 수 있습니다. 시스템 기본 설정 > 단위 컨트롤 > 표시 단위에서 단위를 조정합니다.

로그인/계정 전환

참고 항목:  회사 계정에 대한 모든 정보

3D 뷰어

대형 Fortus 시스템의 경우 트레이에 표시된 그리드 선은 표시 단위 기본 설정에 따라 인치 또는 cm 단위입니다.

참고 항목:  키보드 단축키 및 마우스 컨트롤

다음 단계: 인쇄 시작!

*메시 분석 및 복구 기능은 MachineWorks, Ltd.의 Polygonica에서 제공합니다. 모든 저작권 및 상표는 보호됩니다.
