GrabCAD Print 故障排除
本指南将介绍一些已知的故障排除方法和 GrabCAD Print 的未解决问题。如果此处未描述您的问题,请联系您的 3D 打印机服务提供商以获得即时帮助。
有关特定功能的说明,请使用左侧的搜索栏查找更多信息。要请求 GrabCAD Print 的新功能或此帮助指南,请使用上面的“向我们提供反馈”链接。
如果您在使用 GrabCAD Print 时遇到问题,我们希望收到您的反馈!即使您使用本指南自行解决了问题,也请与我们联系,以便我们更好地了解问题。如果可能,请使用 GrabCAD Print 的“帮助”菜单中的“提供反馈”表单来描述您的问题并附上您的日志文件。您也可以通过上面的“给我们反馈”链接或发送电子邮件至 print@grabcad.com 与我们联系。
我的防病毒软件显示警告
GrabCAD Print 有多个后台进程,其中任一进程都有可能仅仅因为其在后台运行,而被防病毒软件标记为恶意软件。在这些消息出现时跳过它们通常等于点击“允许”,阻止则等于将 GrabCAD Print 添加到经过批准的程序列表中。此过程会因您的防病毒软件而异。
以下是作为 GrabCAD Print 一部分运行的 .exe 文件的列表:
- GrabCADPrint.exe - 主要应用程序。可能会运行多个实例。
- PrinterServiceServerConsole.exe - 这将维护 GrabCAD Print 与网络上的打印机之间的连接。
- FDMBuildServiceServerConsole.exe - 这将处理 FDM 打印的所有操作,包括切片和生成刀具路径。This may be running several instances.
- PolyJetService.exe - 这将处理特定于 PolyJet 打印的所有操作,包括托盘材料和切片。
- gc_service_runner.exe - 该程序提供分析模式的功能。
- gc_print_data_service.exe - 该程序收集有关在 GCP 中执行的通用操作的统计信息。它不会收集有关您的文件的任何信息。您可以从“文件”>“系统首选项”配置此服务。
- VoxelFileCreateUtil.exe - 如果您购买了 Voxel Print 实用工具的许可证,则会安装此附加程序。
- gc_print_server.exe - 如果您正在运行 GrabCAD Print Server,它将与打印机服务和数据服务一起在后台运行。
使用代理服务器或防火墙
GrabCAD Print 直接使用默认的 HTTP 和 HTTPS 端口(分别为 80 和 443)以及 TCP 协议与 GrabCAD 服务器通信,并且会在安装过程中将自身设置为 Windows 防火墙的例外程序,但是,如果您安装了第三方防火墙或代理,则可能需要允许 GrabCAD 建立连接,或将以下 URL 添加到已批准连接的列表中。
api.grabcad.com
print-api.grabcad.com
usage-api.grabcad.com
login.grabcad.com
cloudfront.net
help.grabcad.com
gc-digital-engagement.grabcad.net
http://updates.stratasys.com
ftp://updates.stratasys.com
api.raygun.io
https://api.origin.io/graphql
备注:
- 与 FDM 固件的连接通过 TCP 协议使用端口 53742。
- 与 GrabCAD PolyJet Job Manager 的连接通过 HTTP 协议使用端口 57001。
- 与 SAF 打印机软件的连接通过 HTTP 协议使用端口 80。
- FDM 固件升级使用被动 FTP 进行检索,只需要端口 21。
- Print 和 Origin Service 之间的连接位于 http://localhost(或 127.0.0.1)和端口 6553 上。
- Print 和 Printer Service 之间的连接位于 tcp://localhost(或 127.0.0.1)和端口 4536 上。
- 与 Origin API 的连接位于 https://api.origin.io/graphql 上,使用端口 443
下载、安装、启动、登录或更新时的问题
下载
该应用程序可从 http://grabcad.com/print 下载,当您单击“下载 GrabCAD Print”时,将下载 .EXE 软件包安装程序文件。
如果单击按钮后没有任何反应,可能是您的浏览器安全设置或第三方防火墙阻止您下载 .EXE 文件。请检查这些配置以继续下载。
安装
下载安装程序后,双击 .EXE 安装程序文件以开始安装。如果安装很快失败,您可能无权在 PC 上安装程序。
右键单击安装程序并选择“以管理员身份运行”或联系您的 IT 部门寻求帮助。
另请验证 Windows 是否已更新到最新版本:如果没有,请在搜索栏中键入“Windows 更新”,并相应地验证更新状态。
启动
双击快捷方式或从“开始”菜单启动“GrabCAD Print”应该会启动应用程序。如果应用程序未启动,可能是防病毒软件在阻止该程序,不过在这种情况下,应该会显示一条消息。 如果在反复尝试启动程序后仍没有任何反应,请尝试重新安装,然后联系您的 IT 部门或 3D 打印机服务提供商寻求帮助。
登录
要登录 GrabCAD Print,您需要一个可以访问公司帐户的 GrabCAD 帐户。单击此处阅读有关注册的详细信息。
请务必检查您的互联网连接。如果您的 PC 未连接到互联网,您将无法登录 GrabCAD Print。
如果您确定自己拥有所需的一切,但仍然无法完成登录屏幕,则可能是防火墙阻止访问 print-api.grabcad.com。请与您的 IT 部门联系以允许此连接。
更新
当 GrabCAD Print 的新版本发布时,如果应用程序处于打开状态,系统将会自动开始下载。下载完成之后,应用程序下次打开时便会安装更新。
您可以使用“帮助”菜单中的“检查更新”选项来监控此过程。如果有更新可用,屏幕上会显示下载仍在进行还是已完成。完成后,重新启动应用程序以安装更新。
更新来自 api.grabcad.com,因此如果您遇到防火墙问题,请与您的 IT 部门联系,将此地址添加到例外列表中。
如果此过程因任何原因失败,您可以在此处获取最新安装程序。首先通过 Windows 控制面板卸载,然后安装新版本。
连接网络打印机时出现问题
PolyJet 打印机需要几个额外的步骤才能连接。有关更多详细信息,请参阅本指南:为 GrabCAD Print 设置 PolyJet 打印机。
如果您已经连接了 J750 或 Objet1000 Plus,但遇到连接问题,请尝试卸载并重新安装 GrabCAD PolyJet Job Manager。
最好检查一下计算机和打印机之间的连接在不使用 GrabCAD Print 的情况下是否正常工作。您可以从命令终端执行此操作。单击“开始”按钮并键入 cmd 调出命令提示符程序。打开后,键入 ping,键入打印机的 IP 地址,然后按 Enter。例如,如果您打印机的 IP 是 10.10.14.129,则您可以在终端中键入 ping 10.10.14.129。如果连接失败,并且您确定已正确键入 IP 地址,请向您的 IT 部门寻求帮助以恢复连接。

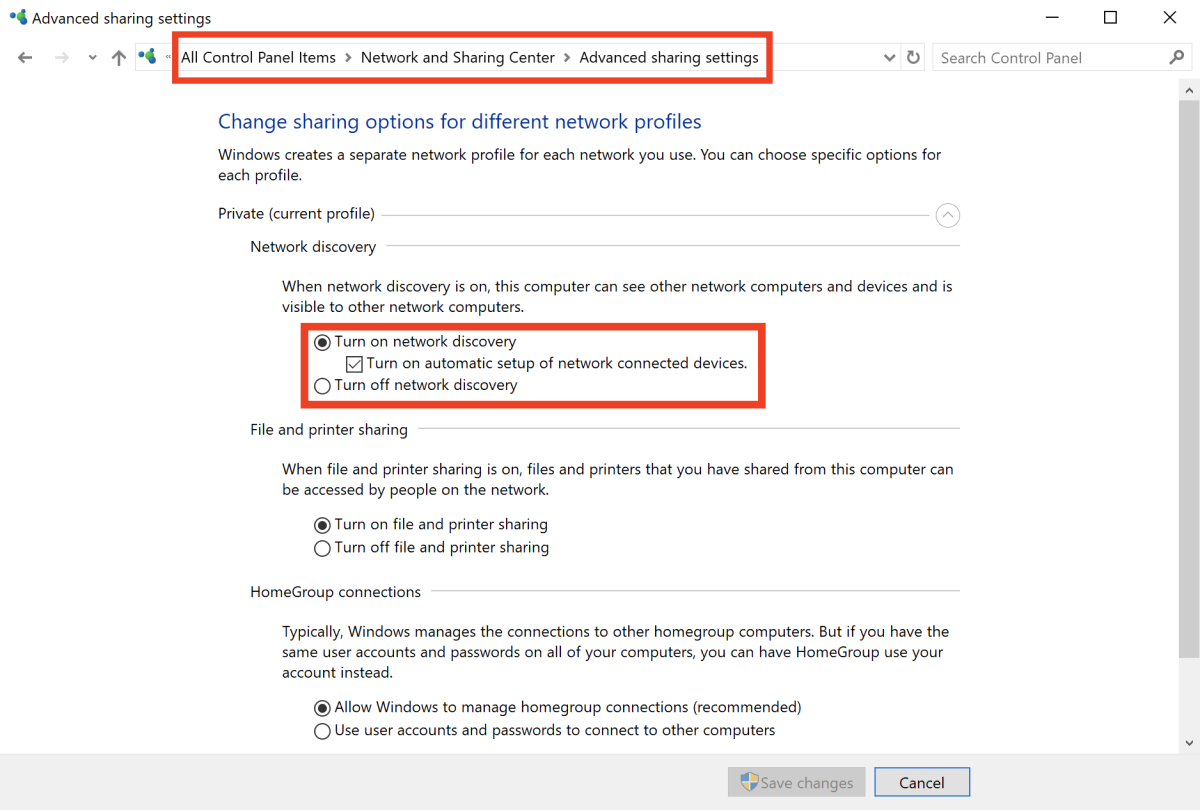

需要启用网络发现。如果您的 PC 是全新的,或者您刚刚重新安装了 Windows,则该功能可能已关闭。前往“控制面板”>“网络和共享中心”>“高级共享设置”以启用该功能。
您的防病毒软件可能会干扰 GrabCAD Print 与联网设备建立任何类型的连接。确保您的防病毒软件没有阻止上面列出的任何程序。
默认情况下,您的打印机在网络上可能无法被发现。如果网络上的 UPnP 被阻止,您可以先尝试通过 IP 添加打印机。要打开打印机发现,请转到您的打印机。在打印机的 GUI 中,导航到设置并启用 UPnP。如果您位于同一子网中,则现在应该可以在网络上发现您的打印机。了解有关直接或通过 IP 连接到打印机的更多信息。
具有 2 个网卡的计算机可能无法同时看到来自两个网络的打印机。
将计算机连接到网络时,可以决定此网络是家庭网络、工作网络还是公共网络。如果您选择了公共网络,则无法从 PC 访问您网络上的打印机。
在安装过程中,GrabCAD Print 将设置适当的网络权限以访问您的本地网络。但是,如果您更改了网络类型,则这些权限可能不再适用。单击此处了解如何在 Windows 10、Windows 8/8.1 或 Windows 7 中更改您的网络类型。
14 天内未发现(关闭或移至其他网络)的打印机将从打印机列表中删除。
意外的错误消息或行为
尽管我们不断改进错误处理,但某些情况仍然可能引发毫无帮助作用的错误消息。以下是一些常见情况:
在添加模型时出现完全空白的查看器区域和错误
如果您在尝试添加模型时看到一条消息,指出“发生内部错误”,并且您在应用程序中间看到一个空白区域,而不是灰色的空托盘,则查看器进程已停止工作。如果在您首次启动时发生这种情况,则您的计算机可能不支持 WebGL,因为您的显卡驱动程序已过期。更新您的显卡驱动程序并重新启动 GrabCAD Print。
PolyJet 打印机在 GrabCAD Print 中出现“错误”状态,但在内置软件上处于“空闲”状态
如果打印机装入了不兼容的材料组合,则无法发送作业。遗憾的是,系统不会显示信息性错误消息来告知您哪些材料造成冲突,但常见的问题是使用了某种 Digital ABS 材料而不是另一种,或者混用了 Veroflex 和 Vero 材料。
无法连接到 PolyJet 打印机或模板
如果您在尝试连接到 PolyJet 打印机或模板时看到一条消息,指出“PJ 服务固件已过期”,则表示 PolyJet 组件的后台服务出现问题。您的计算机可能不满足系统要求,尤其是关于 AVX 支持的部分。运行此 Intel 工具以确保您的计算机支持“AVX 支持”。
图形运行缓慢
大型模型可以生成大量数据,这可能会导致 GrabCAD Print 中的图形看起来速度缓慢且无响应。在极端情况下,这可能会导致应用程序报错,例如“WebGL 上下文丢失”。
除大型模型外,以下是另外两个导致 GrabCAD Print 图形运行较慢的潜在原因:
- 您的笔记本电脑的电量低
- 您的计算机没有专用显卡,因此改为使用主 CPU,即“集成显卡”
我们的系统要求建议使用具有 8 GB 显存的专用显卡以获得最佳性能。
如果您只有一个集成显卡

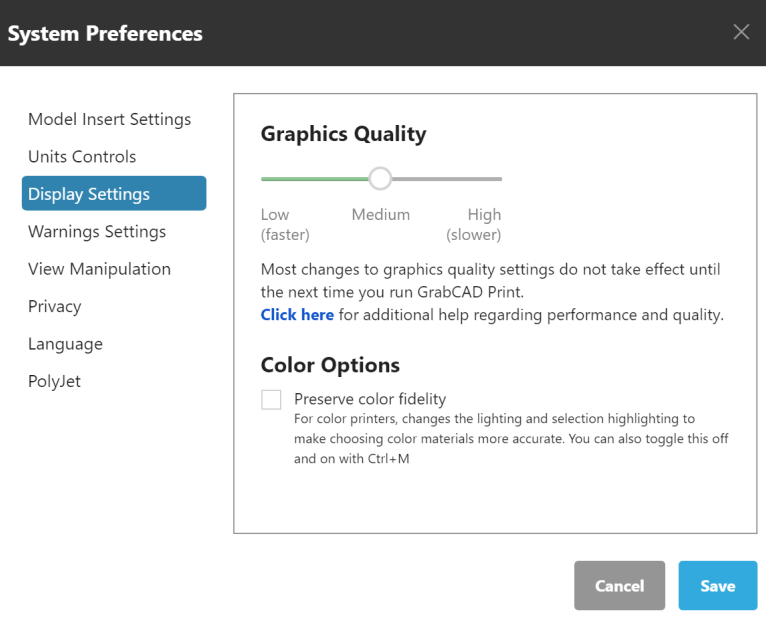

可以在 GrabCAD Print 的“系统首选项”中配置您的图形设置。根据可用的硬件,我们将选择默认设置,但您可以随时更改此设置。
低(更快) | 中 | 高(较慢) | |
---|---|---|---|
切片预览中的刀具路径 * | 仅限 2D | 包括 LoD 的 3D | 3D |
抗锯齿 | 关闭 | 打开 | 打开 |
阴影 | 关闭 | 模板阴影 | 柔和的抗锯齿阴影 |
显示图形网格精度 ** | 1.0 毫米 (0.004") | 0.1mm (0.0004") | 全分辨率 |
显示图形网格细节 *** | 0.5% 距离公差 | 200,000 个三角形 | 全分辨率 |
*如果您无法在切片预览中更改查看模式,是因为您的图形设置设为了“低”。您必须将其更改为“中”或“高”才能使用 3D 刀具路径。
** 网格精度控制为模型显示生成的三角形面的数量。分析模式、切片预览和精确合成都是在全面详细的网格上进行的。该设置不会对打印分辨率产生任何影响。
*** 网格细节控制网格格式(例如 STL、VRML、OBJ、3MF)的三角形简化方式,以便在 GCP 中显示。可以通过鼠标右键菜单在简化模型和全分辨率模型之间切换显示。该设置不会对打印分辨率产生任何影响。
如果您有满足要求的专用显卡,但问题仍然存在
计算机中配有专用显卡的用户仍然可能会觉得运行缓慢,因为计算机决定不将专用显卡用于 GrabCAD Print。您可以通过以下流程纠正此问题:
使用 Windows 设置

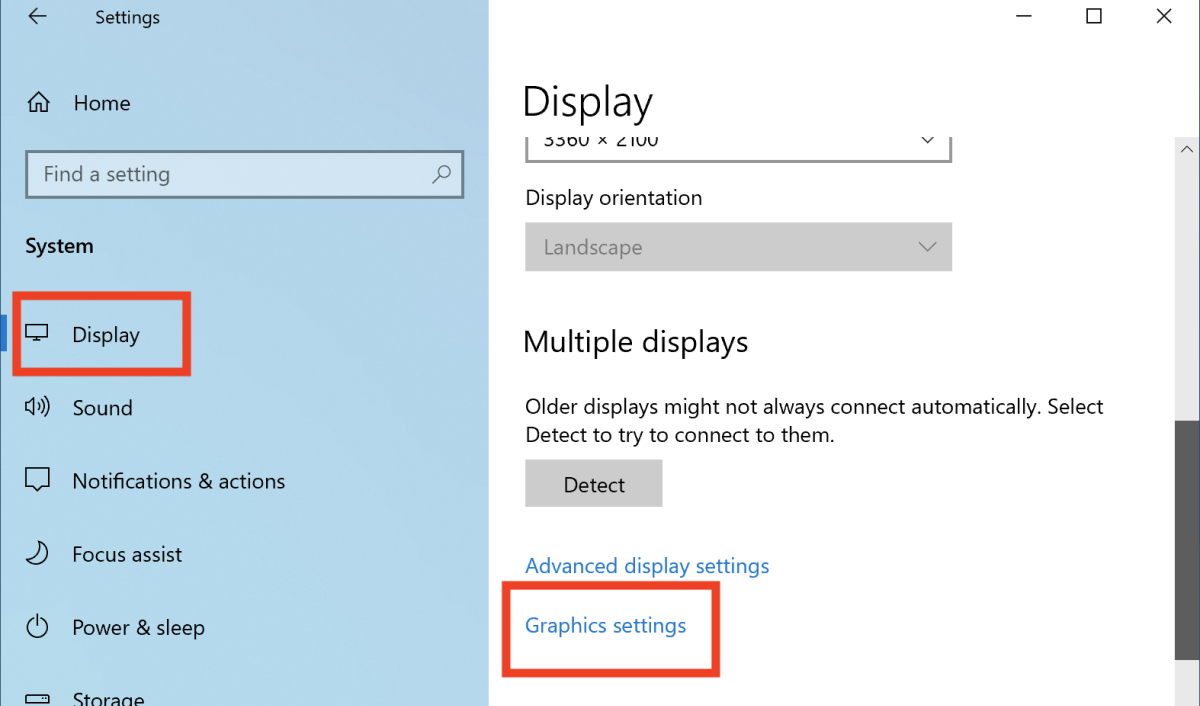

单击“开始”按钮,然后打开“设置”面板。选择系统,然后选择显示并向下滚动以单击图形设置。
在此处,单击浏览以选择 GrabCAD Print。您将在以下位置找到 GrabCADPrint.exe:C:\Program Files\Stratasys\GrabCADPrint
添加后,单击选项以打开图形首选项并将其设置为“高性能”,然后单击保存。
对于 nVidia 显卡
右键单击 GrabCAD Print 桌面快捷方式并选择:“使用图形处理器运行”>“高性能”。

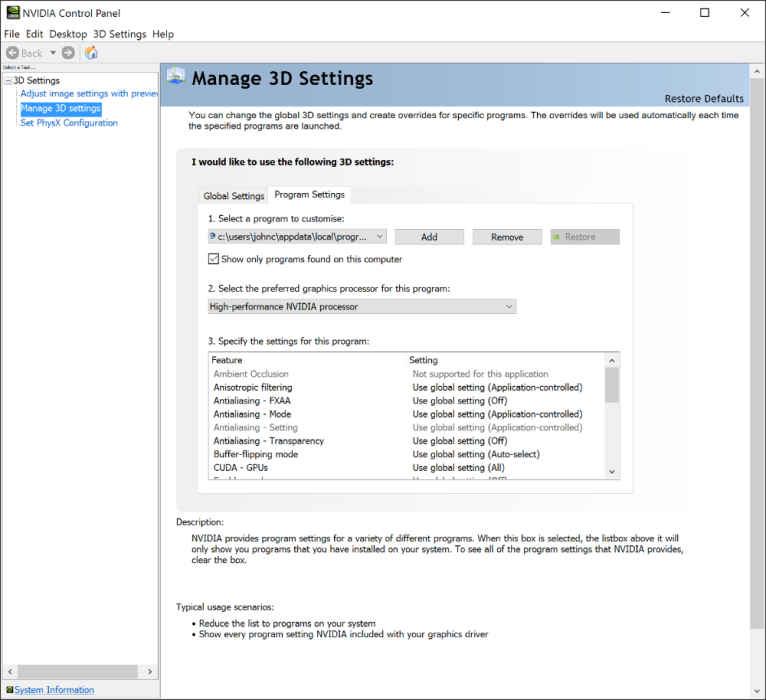

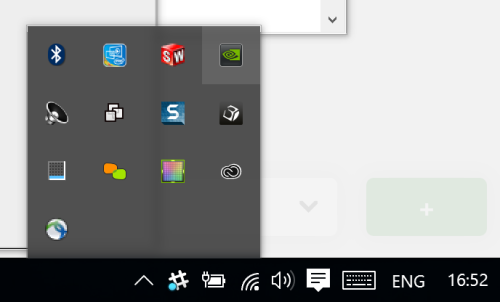

您也可以使用位于 Windows 桌面上的系统托盘中的 nVidia 控制面板永久性地应用此更改,这让您可将图形处理器与特定程序相关联:
![]() | ![]() |
对于 AMD 显卡

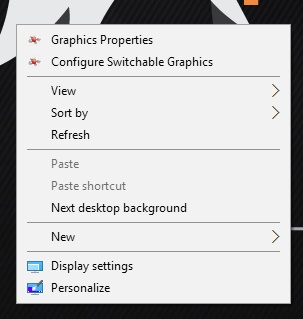

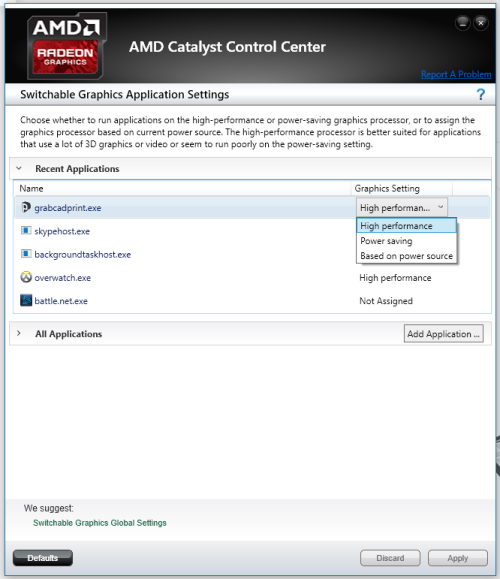

对于 AMD 设备,您可以右键单击桌面并选择“配置可切换显卡”。可以在此为程序选择“高性能”设置,指定使用专用显卡。
![]() | ![]() |
打印问题
如果您遇到意外的打印失败,请联系您的 3D 打印机服务提供商以获得即时帮助。
如果 PolyJet 打印作业停止时没有出现错误消息,并且您无法恢复作业,则可能是 Job Manager 遇到了问题。Uninstalling and reinstalling the Job Manager should resolve this issue.
- 卸载 Job Manager
- (可选)重新启动 PC
- 下载最新的安装程序并运行
仍有问题?
作为最后手段,以下选项可能会有帮助:
- 重新启动:后台进程(即使是与 GrabCAD Print 无关的进程)可能会遇到错误,但未显示任何迹象,重新启动计算机可以让这些进程恢复正常功能。
- 重新安装:这可确保所有必要的程序文件都位于正确的位置。从控制面板卸载(注意:这不会擦除您的个人设置),然后下载最新版本并安装。如果您是 PolyJet 用户,请对 GrabCAD PolyJet Job Manager 重复此操作。
- 全新安装:卸载后,与打印机列表、登录凭据和首选项相关的文件会遗留在系统中,而在极少数情况下,将它们清除干净可能会帮助解决奇怪的问题。在下面阅读更多信息:
全新安装说明
如果您在尝试安装或升级 GrabCAD Print 时遇到错误,这些错误通常是因旧版本的残留而造成。最佳做法是尝试将您的系统恢复到“干净”状态,删除 GrabCAD Print 的所有痕迹。
- 首先转到“控制面板”>“程序和功能”,卸载所有 GrabCAD 产品。
- 从 print.grabcad.com 下载新版安装程序并运行。
- 如果失败,Windows 中的工具可以提供帮助。在此处下载:MicrosoftProgram_Install_and_Uninstall.meta.diagcab
- 运行此程序,选择“卸载”,然后仔细阅读以下列表:
- DesktopMeshServiceInstaller
- FDMBuildService
- Geometry-core
- GrabCAD Print API 运行时
- GrabCAD Print Data Service
- GrabCAD Print Server
- GrabCAD Print
- InsightCore
- InstallUtility
- OmegaBuildService
- Origin Service
- PolyJet API Service UrlAcl
- PolyJet API Service
- PolyJetPlugin
- Printer Service
- 该工具每次只能删除一项,因此,如果您找到一项,请单击“下一步”以继续删除,然后关闭该工具并重新打开。
- 删除所有这些内容后,尝试再次安装 GrabCAD Print。如果失败,请通过 print@grabcad.com 联系我们以进行进一步的故障排除。
即使在这些步骤之后,您的系统上仍保留了一些文件。如果安装仍然失败,并且您已经尝试了上述故障排除步骤,请尝试删除这些文件。此操作将清除打印机列表、登录凭据、首选项以及 GrabCAD Print 各种流程的其他配置文件。当无法安装或升级 Job Manager 时,这可能特别有用,因此请务必在运行 Job Manager 的计算机上执行以下步骤(如果适用)。
- 卸载
- 重新启动
- 清除本地数据*
- 使用来自 print.grabcad.com 的全新下载重新安装
*本地数据保存在以下文件夹中。打开 Windows 文件资源管理器,单击路径栏,然后粘贴以下快捷方式:
- %appdata%\stratasys
- %appdata%\stratasys, inc
- %appdata%\grabcad print
- %localappdata%\stratasys
- %localappdata%\programs\stratasys
- %programdata%\stratasys
- %programfiles%\stratasys
