優化（校準）列印噴頭
列印噴頭的狀態直接影響列印模型的品質。為了保持最佳的列印效果，您應定期測試列印頭，並在達到 300 個列印小時後執行列印頭優化精靈以將其校準到最佳的工作組態。
在這些情況下，您也需要校準列印頭。
|
•
|
以數位 ABS 或 Agilus30 模型材料替換 Vero 後（反之亦然） |
|
•
|
變更支撐材料類型 (SUP705/706) 後 |
在此步驟中，您需在成型托盤上放一個秤，並將其連接到印表機上。列印材料（樹脂）會從每個列印頭噴射出來，而且其重量會自動記錄下來，讓精靈能決定如何為列印頭進行優化。
如果在優化過程中，精靈確定有列印頭出現故障—或在當前列印頭組態下會對層均勻性產生負面影響—則精靈會指示您更換列印頭。如果是這樣，您可以繼續精靈以更換列印頭，或是取消精靈並下次再更換列印頭。
每次列印時間滿 300 小時就要執行列印頭優化精靈 或是列印頭的狀況對列印模型的品質已產生負面影響時，或您懷疑有一個或多個列印頭出現問題時，都可以執行。
說明：請安排至少 40-50 分鐘，在每個模式下執行本步驟（不包括更換故障列印頭的所需時間）。要正確地測試並校準列印頭，列印頭必須是乾淨的。如有需要，請在執行本步驟前先執行列印頭清潔精靈。
要測試並校準列印頭：
重要：在開始此程序之前，確保秤已校準和至少部分充電。
|
N：2.
|
請確定在 M3 插槽中已裝載了材料盒。如有需要，插入含有與其他插槽中裝載的材料相異的材料盒 。 |
說明：如果 M3 材料盒插槽為空，則列印頭優化精靈就不會運作。
|
N：3.
|

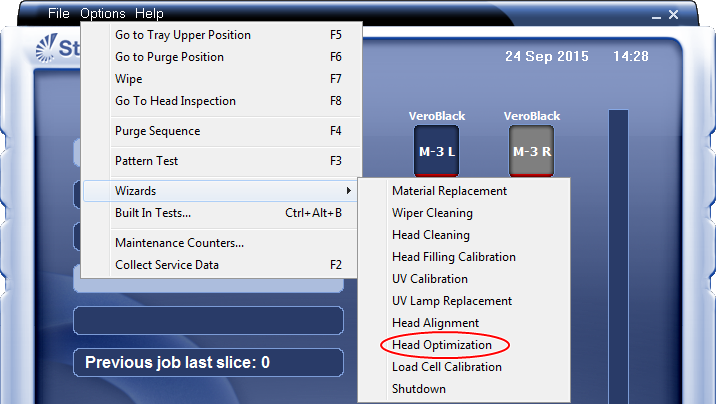

從 Options（選項）功能表中開啟列印頭優化精靈。 |
開啟列印頭優化精靈
|
N：4.
|
在開啟的精靈畫面中，按一下 Start（開始）以開始。 |
Wizard Conditions（精靈使用條件）畫面就會出現。
|
N：5.
|
讀過使用條件後選擇 I Agree（我同意）並按 Next（下一步）。 |
|
N：6.
|

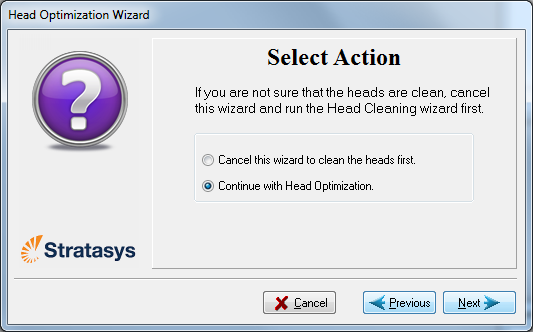

如果您最近才清潔過列印頭，在下一個畫面中選擇 Continue with Head optimization（繼續列印頭優化）。否則請取消精靈並執行列印頭清潔精靈。 |
|
N：7.
|

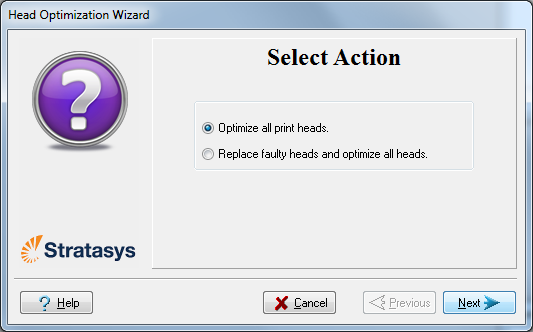

在下一個畫面中，確認 Optimize all print heads（優化所有列印頭）選項已經選取，並按 Next（下一步）。 |
|
N：8.
|

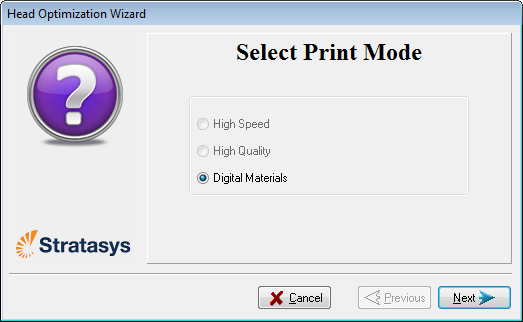

選擇您想在哪個列印模式下進行列印頭的優化，然後按下一步。 |
如果您的印表機設定為在單種材料模式下列印，只有High Speed（高速）和High Quality（高品質）選項會開啟。
如果您的印表機設定為在數位材料模式下列印，只有Digital Material（數位材料）選項會開啟。
|
N：9.
|

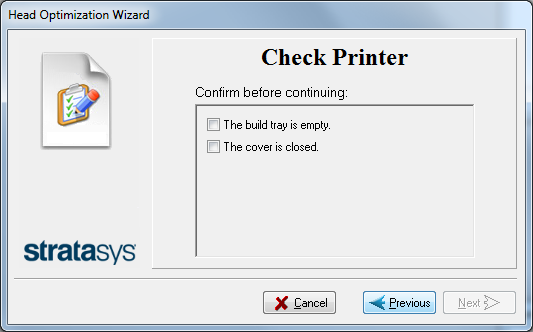

請確認成型托盤已清空且乾淨，然後在精靈畫面中進行確認。 |
|
N：10.
|

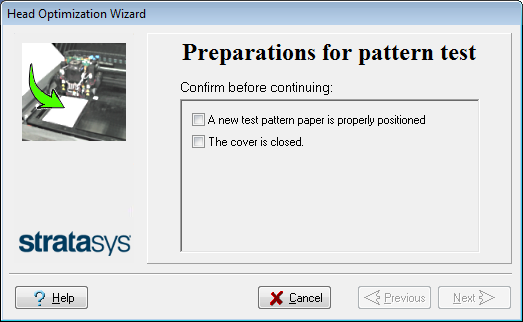

在出現下一個畫面時，打開印表機並將粉紅色紙貼在成型托盤的左側表面。 |
按 Next（下一步）後 ，會在粉紅色紙上列印圖樣測試。
|
N：11.
|
當出現下方畫面時，請打開印表機並移除圖樣測試用紙。 |
|
N：12.
|
請仔細檢視圖樣測試用紙，並用遺漏噴頭標尺來查看是否有遺漏的線條。 |
每條遺漏線條代表的是列印頭中的瑕疵噴頭。
|
N：13.
|

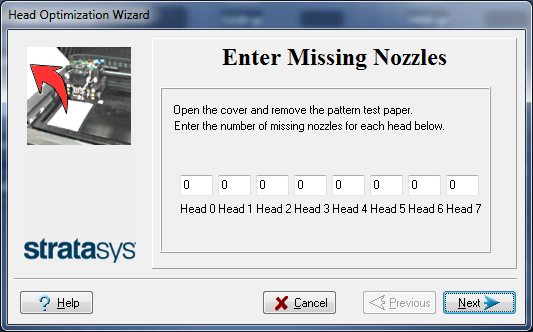

在 Missing Nozzles（遺漏噴頭）畫面中，輸入每個列印頭的遺漏噴頭數目後，按一下 Next（下一步）。 |
|
N：14.
|
精靈會按照您所輸入的遺漏噴頭數目繼續進行。 |
|
•
|

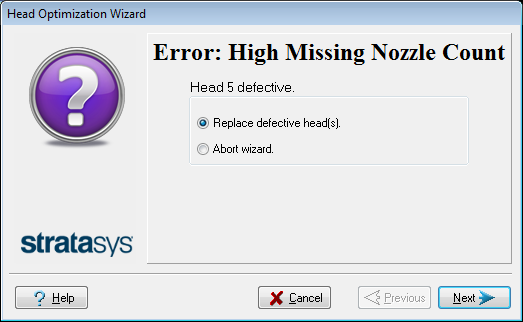

如果有過多遺漏噴頭而導致無法列印，精靈會提示您更換故障列印頭。您可以現在進行此步驟，或中止精靈。 |
如果您準備要現在就更換列印頭，當您按下Next（下一步）後精靈會引導您進行此步驟。請確認您手邊有更換用列印頭和需要的工具（請參見準備更換列印頭）。然後，請繼續這裡。
|
•
|
如果所有列印頭中的遺漏噴頭數目仍可接受，精靈就會繼續進行列印頭優化過程（如下）。 |
|
N：15.
|

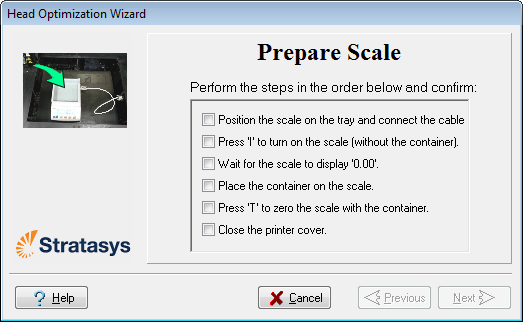

按照精靈畫面內列出的步驟來設定印表機內的秤。 |
|
N：16.
|
在確認精靈畫面中列出的所有項目後，按一下 Next（下一步）。 |
列印材料（樹脂）會從每個列印頭噴射出來，而且其重量會自動記錄下來。然後，會出現以下畫面。
|
N：17.
|

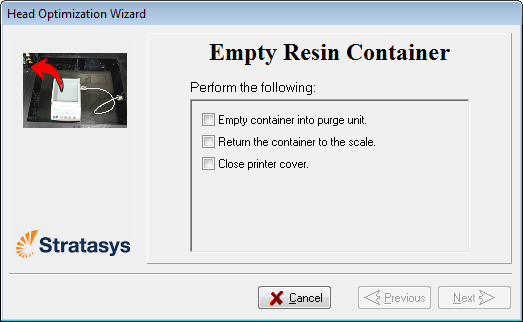

打開印表機。小心地從秤上移開樹脂容器，並將其倒入清洗單元。然後將容器放回秤上。 |
- 為了防止與皮膚接觸，請戴上氯丁橡膠或 丁腈手套。
- 請依照適用法規棄置未固化的樹脂。將容器中的樹脂倒入清洗單元後，樹脂就保存在印表機中的密封垃圾桶中。
|
N：18.
|
關閉印表機封蓋，確認精靈畫面中列出的項目並按一下 Next（下一步）。 |
印表機會將容器中的樹脂進行固化。
|
N：19.
|

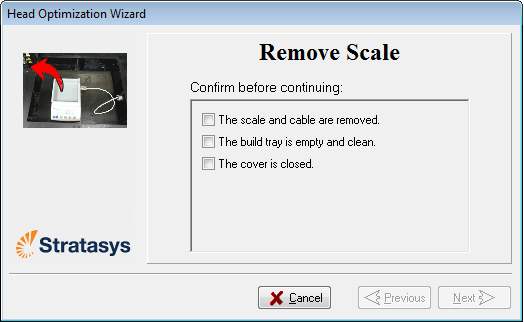

當出現下方畫面時，請打開印表機並移除秤。 |
|
N：20.
|
確認精靈畫面中列出的項目並按一下 Next（下一步）。 |
精靈會使用收集的資料來分析列印頭的狀況並將其優化，令列印頭可印出具有均勻層次材料的模型。
|
•
|
如果列印頭已達到令人滿意的狀況，下列精靈畫面就會出現。 |
|
•
|

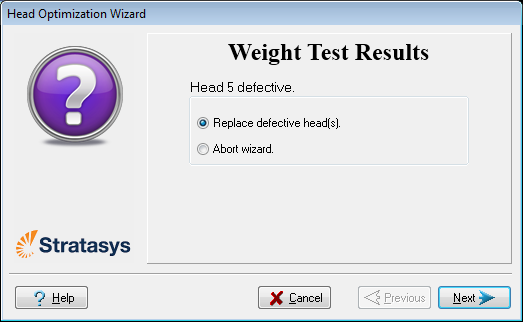

如果精靈認為有列印頭有瑕疵—或在當前列印頭組態下會對模型品質產生負面影響—您就需要將其更換。請指示您現在是否要這樣做。 |
|
•
|
如果您已準備要現在就更換列印頭，選擇 Replace defective head(s)（更換有瑕疵的列印頭）（如下）。 |
或—
|
•
|
如果您要下次再更換列印頭，選擇 Abort wizard（中止精靈）。 |
只有在與已授權 Stratasys 服務提供商諮詢過後，才能更換列印頭。
要更換列印頭，您需要以下工具和材料：
|
•
|
一次性清潔手套（與列印頭一同提供；或亦可用任何一種潔淨的無粉防護手套） |
|
•
|
一個 5 公釐平頭螺絲起子或一個 3 公釐六角（內六角）扳手（視列印模組的類型而定） |
重要：在開始此程序之前，確保秤已校準和至少部分充電。
如果您要現在就更換列印頭，當您按下Next（下一步）後精靈會引導您進行此步驟。請繼續更換列印頭。
