Замена УФ-лампы

УФ-лампа, используемая для отверждения моделей, имеет долгий, хотя и ограниченный срок службы. Вы можете проверить и отрегулировать ее эффективную мощность с помощью мастера УФ-калибровки (см. Тестирование и калибровка УФ-лампы). Если возникнет необходимость в замене УФ-лампы, выполните следующие действия:

1.   Запустите мастер замены УФ-лампы из меню Options (Параметры).
Осторожно!
Прежде чем продолжить, убедитесь, что устройство блокировки в крышке принтера не отключено, а лампа не горячая.
2.   Убедитесь, что модельный лоток пуст, и подтвердите это на экране мастера. Затем закройте принтер и нажмите кнопку Next (Далее).

Оси перемещаются в исходное положение.

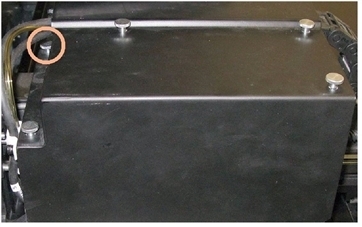

3.   На крышке УФ-сборки ослабьте (не выкручивайте полностью) винт, показанный на фотографии ниже.

Крышка УФ-сборки

4.   Извлеките остальные четыре (4) винта, с помощью которых крепится крышка УФ-сборки, и снимите крышку.
5.   Отсоедините кабель УФ-лампы и кабель вентилятора.

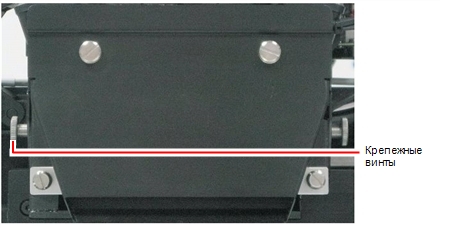

6.   Ослабьте два боковых винта, которыми крепится сборка УФ-лампы к принтеру.

7.   Снимите сборку и положите ее на ровную поверхность.

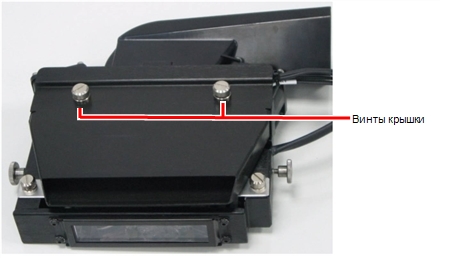

8.   Ослабьте винты, которыми крепится крышка УФ-лампы, и снимите крышку.

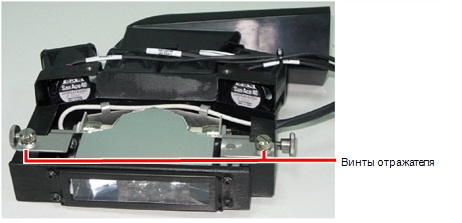

9.   Ослабьте два винта, которыми крепится Уф-отражатель.

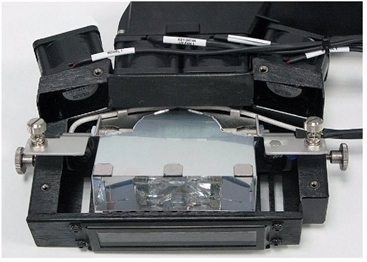

10.   Снимите УФ-отражатель, слегка приподняв его, а затем потянув его из корпуса снизу вверх, под углом.

11.   Выбросьте старый УФ-отражатель и лампу.
Утилизируйте использованную УФ-лампу в соответствии с экологическими нормами и правилами техники безопасности.
Предупреждение: сломанная лампа представляет опасность
УФ-лампы содержат ртуть. Обращайтесь со сломанными лампами с осторожностью.
  • Тщательно проветрите помещение.
  • Используйте защитные перчатки при сборе ртути и компонентов лампы.
  • Удалите пролитую ртуть способом, который предотвращает образование ртутных паров, например с помощью шприца, упаковочной ленты или бумаги.
  • Поместите сломанную лампу, ртуть и загрязненные материалы в герметичный неметаллический контейнер.
12.   Вставьте новую УФ-лампу/отражатель в корпус
13.   Убедитесь, что кабель УФ-лампы находится на месте, внутри корпуса, после чего затяните крепежные винты.

14.   Замените крышку УФ-лампы и затяните крепежные винты.
15.   Верните на место в принтер сборку УФ-лампы, убедившись, что кабель входит в гнездо вместе с боковым крепежным винтом.

16.   Затяните два боковых крепежных винта.
17.   В окне мастера подтвердите, что вы заменили УФ-лампу и что маскировочная полоска прикреплена, после чего нажмите кнопку Next (Далее).

Примечание. Название режима, проверяемого в данный момент, появляется в левом нижнем углу интерфейса принтера.

Мастер управляет лампой и проверяет, находится ли ее мощность в допустимом диапазоне.

Примечание. УФ-лампа остается включенной, пока не будет нажата кнопка Done (Готово).

После замены УФ-лампы:
  • Откалибруйте ее мощность, запустив мастер УФ-калибровки (см. Тестирование и калибровка УФ-лампы). Подождите по крайней мере две минуты, пока УФ-лампа остынет, прежде чем запускать мастер УФ-калибровки.
  • Откалибруйте новую УФ-лампу через 100 часов печати.
