Тестирование и калибровка УФ-лампы
Эффективность УФ-излучения лампы, используемой для отверждения моделей, может со временем меняться. В результате слишком слабого УФ-отверждения некоторые печатные материалы могут остаться в жидком состоянии на моделях после завершения печати. Тестирование лампы и калибровку эффективного УФ-излучения следует проводить через каждые 300 часов печати или при возникновении подозрений в необходимости этого, запуская мастер УФ-калибровки.
Мастер сравнивает измеренный уровень излучения с рекомендуемым. При калибровке лампы мастер при необходимости предпринимает попытку отрегулировать уровень излучения.
| • | Если результат измерения находится в допустимом диапазоне, работа мастера продолжается. |
| • | Если необходима дальнейшая регулировка, тест повторяется. |
| • | Если уровень УФ-излучения слишком низок для должной регулировки, мастер указывает на то, что излучение лампы является неприемлемым для данного режима печати. |
Перед тестированием и калибровкой УФ-лампы убедитесь, что стеклянная линза является чистой. Для удобного доступа запустите мастер очистки головок и воспользуйтесь специальной чистящей салфеткой, входящей в комплект поставки.
Тестирование и калибровка излучения УФ-лампы:
| 1. | Запустите мастер УФ-калибровки из меню Options (Параметры). |
| 2. | На следующем экране выберите (Калибровка УФ-интенсивности), чтобы отрегулировать уровень излучения лампы до приемлемого диапазона. |

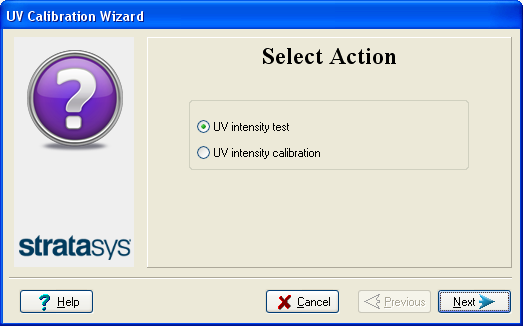

Выбор УФ-калибровки
| 3. | Убедитесь, что модельный лоток пуст. Подтвердите это на экране мастера и нажмите кнопку (Далее). |
Отображается следующий экран.
| 4. | Откройте УФ-датчик, сдвинув его крышку вправо, и убедитесь в том, что стекло чистое. |
Открытый УФ-датчик
| 5. | При необходимости почистите стекло над УФ-датчиком тканью для очистки и 90% спиртом (изопропиловым). |
Не используйте абразивные чистящие салфетки для очистки стекла.
| 6. | Подтвердите элементы на экране мастера и нажмите кнопку (Далее). |
Электропитание УФ-лампы включается и стабилизируется. (Это занимает несколько минут). Затем блок печати проходит над датчиком, а мастер сравнивает измеренное излучение с рекомендуемым уровнем.
После завершения калибровки мастер отображает состояние лампы.

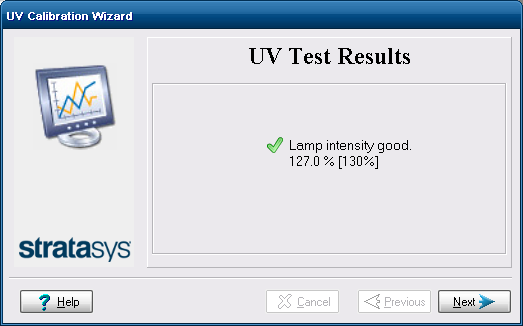

Окончательное состояние УФ-лампы — приемлемый уровень интенсивности

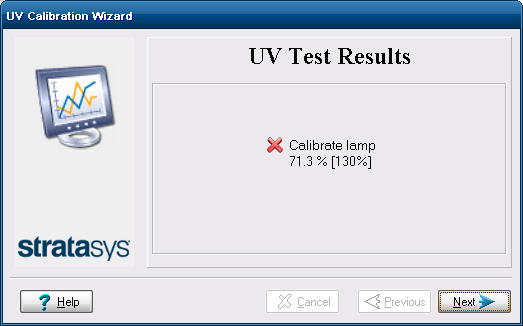

Окончательное состояние УФ-лампы — неприемлемый уровень интенсивности
| 7. | Если мастер не может отрегулировать лампу, чтобы ее УФ-излучение оказалось в рамках допустимого диапазона, выполните следующие действия и запустите мастер еще раз, прежде чем менять лампу: |
| • | Убедитесь в том, что стекло УФ-лампы является чистым. |
| • | Убедитесь в том, что УФ-датчик полностью открыт, а защитное стекло является чистым. |
Если результаты по-прежнему неприемлемы, обратитесь за консультацией к поставщику услуг Stratasys.
| 8. | Нажмите кнопку (Далее). |
| 9. | Закройте крышку УФ-датчика и подтвердите это в окне мастера. |
| 10. | Нажмите кнопку (Готово) в заключительном окне мастера. |
