Sostituzione della lampada UV

La lampada UV utilizzata per indurire i modelli ha una vita operativa limitata, seppure lunga. L'utente stesso può verificare e regolare la potenza della lampada eseguendo la procedura UV Calibration Wizard (Calibrazione guidata dei raggi UV) (vedere Test e calibrazione della lampada UV). Per sostituire la lampada UV:

1.   Avviare la procedura guidata UV Lamp Replacement (Sostituzione guidata della lampada UV) nel menu Options (Opzioni).
Avvertenza
Prima di continuare, assicurarsi che il blocco di sicurezza nel coperchio della stampante sia inserito e che la lampada non sia rovente.
2.   Assicurarsi che il piano di stampa sia vuoto e dare conferma nella schermata della procedura guidata. Quindi, chiudere la stampante e fare clic su Next (Avanti).

Gli assi si spostano nella "posizione iniziale".

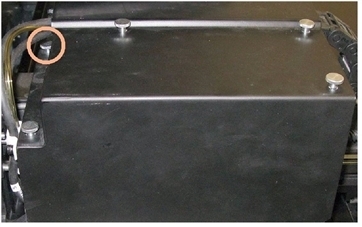

3.   Sul coperchio del gruppo UV, allentare (non rimuovere) la vite ad alette indicata nell'immagine seguente.

Coperchio del gruppo UV

4.   Rimuovere le altre quattro (4) viti ad alette che fissano il coperchio del gruppo UV e togliere il coperchio.

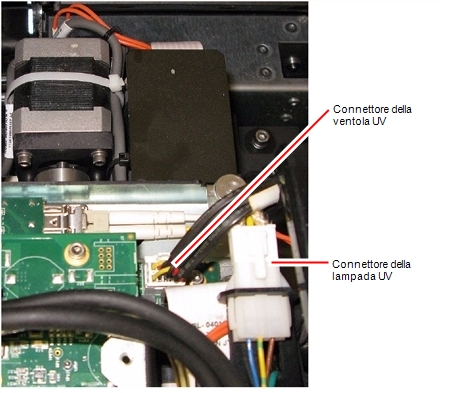

5.   Scollegare il cavo della lampada UV e il cavo della ventola.

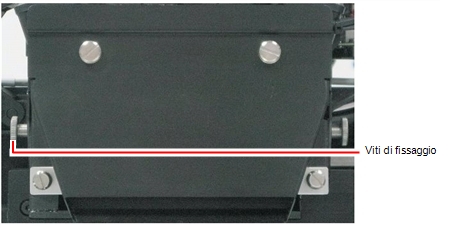

6.   Allentare le due viti laterali che fissano il gruppo della lampada UV alla stampante.

7.   Rimuovere il gruppo e poggiarlo su una superficie piana.

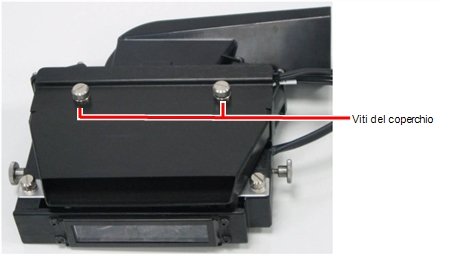

8.   Allentare le viti di fissaggio del coperchio della lampada UV e togliere il coperchio.

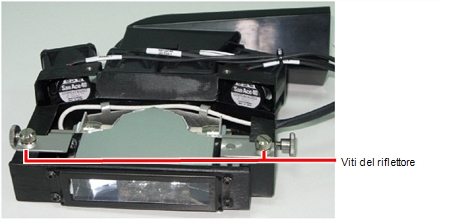

9.   Allentare le due viti di fissaggio del riflettore UV.

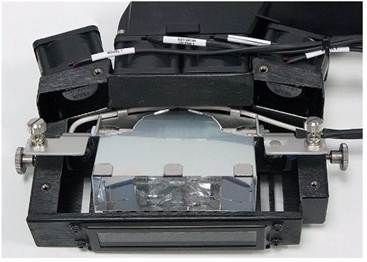

10.   Rimuovere il riflettore UV sollevandolo leggermente, quindi estraendolo dall'alloggiamento mantenendolo inclinato dalla base.

11.   Gettare il vecchio riflettore UV e la lampada.
Smaltire la lampada UV usata come prescritto dalle normative in materia ambientale e di sicurezza.
Avvertenza: pericolo lampada UV danneggiata
Le lampade UV contengono mercurio. Maneggiare con cautela le lampade danneggiate.
  • Areare a lungo la sala.
  • Utilizzare guanti da lavoro quando si raccoglie il mercurio e i componenti delle lampade.
  • Rimuovere il mercurio fuoriuscito in modo da non generare vapori di mercurio utilizzando, ad esempio, una siringa, nastro per imballaggio o carta.
  • Posizionare la lampada danneggiata, il mercurio e i materiali contaminati in un contenitore ermetico non di metallo.
12.   Installare la nuova lampada UV/il nuovo riflettore nell'alloggiamento.
13.   Assicurarsi che il cavo della lampada UV sia al suo posto, all'interno dell'alloggiamento, quindi stringere le viti di fissaggio.

14.   Reinstallare il coperchio della lampada UV e stringere le viti di fissaggio.
15.   Rimontare il gruppo della lampada UV nella stampante, assicurandosi che il cavo sia inserito nella fessura insieme alla vite di fissaggio laterale.

16.   Stringere le due viti di fissaggio laterali.
17.   Nella schermata della procedura guidata, confermare la sostituzione della lampada UV e la presenza della striscia nera, quindi fare clic su Next (Avanti).

Nota: la modalità attualmente controllata viene visualizzata nell'angolo in basso a sinistra dell'interfaccia della stampante.

La procedura guidata mette in funzione la lampada e controlla se la potenza rientra nell'intervallo accettabile.

Nota: la lampada UV rimane accesa finché non si fa clic su Done (Fine)..

Dopo la sostituzione della lampada UV:
  • Calibrare la potenza della lampada eseguendo la procedura UV Calibration Wizard (Calibrazione guidata dei raggi UV) (vedere Test e calibrazione della lampada UV). Attendere almeno due minuti in modo che la lampada UV si raffreddi prima di iniziare la procedura guidata UV Calibration (Calibrazione guidata dei raggi UV).
  • Ripetere la calibrazione della nuova lampada UV dopo 100 ore di stampa.
