Austauschen der UV-Lampe

Die UV-Lampe zum Aushärten der Modelle hat eine lange, jedoch begrenzte Lebensdauer. Sie können ihre Stärke mithilfe des UV-Kalibrierungsassistenten überprüfen und anpassen (siehe Testen und Kalibrieren der UV-Lampe). Zum Auswechseln der UV-Lampe gehen Sie bitte folgendermaßen vor:

1.   Starten Sie den UV-Lampenaustauschassistenten aus dem Menü Options (Optionen) .
Warnung
Vergewissern Sie sich vor dem Fortfahren, dass die Sicherheitsverriegelung der Druckerabdeckung funktioniert, und dass die Lampe nicht heiß ist.
2.   Vergewissern Sie sich, dass die Bauplattform leer ist, und bestätigen Sie dies im Assistentenfenster. Danach schließen Sie die Druckerabdeckung und klicken auf Next (Weiter).

Die Achsen fahren in die Ausgangsstellung.

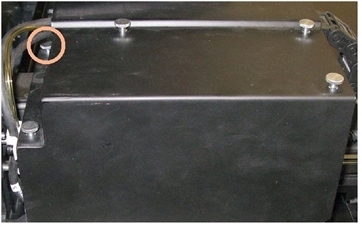

3.   Lösen Sie auf der Abdeckung der UV-Baugruppe die Fingerschraube (nicht entfernen), wie im Foto unten angezeigt.

Abdeckung der UV-Baugruppe

4.   Entfernen Sie anderen vier (4) Fingerschrauben, mit denen die Abdeckung der UV-Baugruppe gesichert ist, und entfernen Sie die Abdeckung.
5.   UV-Lampe und Lüfterkabel trennen.

6.   Lösen Sie die beiden seitlichen Schrauben zur Befestigung der UV-Lampen-Baugruppe am Drucker.

7.   Entfernen Sie die Baugruppe, und stellen Sie sie auf eine ebene Fläche.

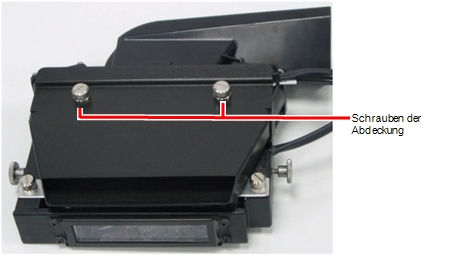

8.   Lösen Sie die Schrauben für die Befestigung der UV-Lampenabdeckung, und entfernen Sie die Abdeckung.

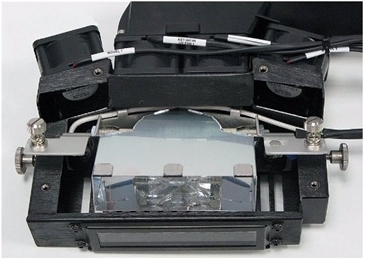

9.   Lösen Sie die beiden Schrauben für die Befestigung des UV-Reflektors.

10.   Entfernen Sie den UV-Reflektor, indem Sie ihn leicht anheben und ihn dann im Winkel von unten aus dem Gehäuse herausziehen.

11.   Entsorgen Sie den alten UV-Reflektor und die Lampe.
Entsorgen Sie die verbrauchte UV-Lampe gemäß den Bestimmungen für Sicherheit und Umweltschutz.
Warnung: Gefahr durch zerbrochene Lampe.
UV-Lampen enthalten Quecksilber. Gehen Sie mit zerbrochenen Lampen vorsichtig um.
  • Lüften Sie den Raum gründlich.
  • Verwenden Sie Schutzhandschuhe, wenn Sie das Quecksilber und die Lampenkomponenten aufsammeln.
  • Entfernen Sie verschüttetes Quecksilber mithilfe einer Methode, die das Erzeugen von Quecksilberdampf verhindert, zum Beispiel mit einer Spritze, Packband oder Papier.
  • Legen Sie die zerbrochene Lampe, das Quecksilber und kontaminierte Materialien in einen luftdichten, nicht-metallischen Behälter.
12.   Setzen Sie die neue UV-Lampe/Reflektoreinheit in das Gehäuse.
13.   Vergewissern Sie sich, dass das Kabel der UV-Lampe angebracht ist, und ziehen Sie die Montageschrauben an.

14.   Ersetzen Sie die UV-Lampenbaugruppe, und ziehen Sie die Montageschrauben an.
15.   Wechseln Sie die UV-Lampenbaugruppe im Drucker aus und vergewissern Sie sich, dass das Kabel zusammen mit der seitlichen Befestigungsschraube in den Schlitz passt.

16.   Ziehen Sie die beiden seitlichen Montageschrauben fest.
17.   Bestätigen Sie im Assistentenfenster, dass Sie die Lampe(n) ausgewechselt und den schwarzen Streifen befestigt haben, und klicken Sie auf Next (Weiter).

Hinweis: Der jeweilige geprüfte Modus wird in der linken unteren Ecke der Drucker-Bedienoberfläche angezeigt.

Der Assistent schaltet die Lampe ein und prüft, ob ihre Stärke im für den Druckbetrieb erforderlichen Bereich liegt.

Hinweis: Die UV-Lampe bleibt so lange eingeschaltet, bis Sie auf Fertig klicken.

Nach dem Austausch der UV-Lampe:
  • Kalibrieren Sie die Leistung mithilfe des UV-Kalibrierungsassistenten (siehe Testen und Kalibrieren der UV-Lampe). Lassen Sie die UV-Lampe mindestens zwei Minuten lang abkühlen, bevor Sie den UV-Kalibrierungsassistenten starten.
  • Rekalibrieren Sie die neue UV-Lampe nach 100 Druckstunden.
