優化（校準）列印噴頭

列印頭的狀態直接影響三維列印的品質。為了保持最佳的列印效果，應測試列印頭，並執行列印頭優化精靈以將列印頭校準到最佳的工作組態。此程序約需一小時才能完成。

如果在優化過程中，精靈確定有列印頭出現故障—或在當前列印頭組態下會對層均勻性產生負面影響—則精靈會指示您更換列印頭。如果是這樣，您可以繼續精靈以更換列印頭，或是取消精靈並下次再更換列印頭。此步驟約需 2.5 小時才能完成。

每次列印時間滿 300 小時或是列印頭的狀況對三維列印的品質已產生負面影響時，或您懷疑有一個或多個列印頭出現問題時，都可以執行列印頭優化精靈。
要測試並校準列印頭：
1. 準備—
• 90% 異丙醇 (IPA) 或乙醇
• 一次性清潔手套（任何一種潔淨的無粉防護手套）
• 隨附的清潔布或同類物品
• 一面鏡子
• 遺漏噴頭標尺
• 提供用於重量測試的秤

請確保在開始本步驟前就將秤做好校準和充電。

2. 請確認印表機中裝載的材料種類不是 Tango™ （彈性材料）。
3. 從 Options（選項）功能表中開啟列印頭優化精靈。

4. 在開啟的精靈畫面中，按一下 Next（下一步）以開始。
5. 關上印表機封蓋，然後在精靈畫面中進行確認。
6. 在下一個畫面中，確認 Optimize all print heads（優化所有列印頭）選項已經選取，並按 Next（下一步）。

列印模組移至可以進行清潔並檢查列印頭的位置。

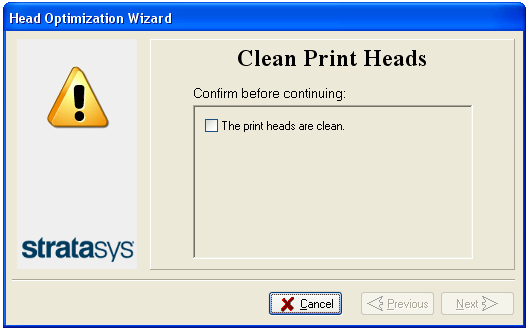

7. 當出現下列畫面時，請清潔列印頭。

警告：表面發熱
列印頭的孔板（底面）可能會發熱。請勿空手觸摸，並小心處置。
8. 將鏡子放在成型托盤上。
9. 戴上清潔手套。
10. 以酒精將清潔布浸濕。
11. 以前後擦拭的動作清潔孔板。

用鏡子確認您已擦掉所有殘留的材料。

12. 在清潔列印頭後，選取在精靈畫面中的確認核取方塊，並按 Next（下一步）。
13. 從印表機中移除清潔用品和鏡子，並關上封蓋。
14. 確認下一個畫面中列出的項目，並按 Next（下一步）。

確認用來測量列印樣本的秤已經校準。錯誤輸入可能導致列印頭未優化而影響列印品質，或列印頭需要更換的錯誤提示。
15. 選取精靈畫面中的確認核取方塊，並按 Next（下一步）。

印表機自行準備列印（執行重新初始化過程）。然後，視印表機型號而定，會在成型托盤上列印 6 個或 12 個樣本。最多可耗時 80 分鐘。

16. 當出現下列畫面時，請打開印表機封蓋以檢視列印的樣本。

部分 Objet30 印表機的資料輸入畫面

Objet30 Pro 印表機的資料輸入畫面

資料輸入畫面的版面會對應成型托盤上的列印樣本。按照 在畫面上的指示，請輸入樣本的資料。
17. 使用遺漏噴頭標尺，判定阻塞（遺漏）的噴頭數目。

遺漏噴頭標尺

阻塞的噴頭在重量測試樣本中被視為遺漏的列印材料列。

a.如圖所示，將標尺右側的對齊線放置在樣本底部。

將標尺與樣本底部對齊

b.檢查在標尺的線之下是否有一個空格標示為「最高樣本高度」。

在此線之下出現空格就表示列印樣本的邊緣有遺漏噴頭。數字指的是有多少列印列（噴頭）出現遺漏。請記下此數字。

測量在樣本邊緣的遺漏噴頭

說明：因為您是將標尺與列印樣本的底部對齊，底部邊緣的遺漏噴頭需以標尺頂端來測量。

c.將樣本的縫隙與遺漏噴頭標尺的線條相對應，以檢查列印樣本中是否有縫隙。在線條旁的標尺數字就代表遺漏的列/噴頭數目。

測量列印樣本中的遺漏列

在上方例子中，遺漏的噴頭數目為二（2）個。

d.將遺漏列的總數輸入到精靈畫面中（在「遺漏噴頭」欄位中輸入）。

說明：在此步驟中，滾筒不會將列印樣本的表面做平滑處理。請勿將樣本的可見線條誤當作遺漏的材料。

列印樣本以進行列印頭優化

18. 小心移出樣本，為其秤重，然後在精靈畫面中輸入重量值。

就算樣本裂為數塊，請將整個樣本移出來並秤重。

19. 在輸入遺漏噴頭數目和樣本重量後，按Apply（套用）或按 Enter（輸入）。

資料輸入指標 會移至下一個欄位。

20. 輸入所有列印樣本的資料。
要變更輸入，按Edit Data（編輯資料），輸入正確資料後再按Save（儲存）。
21. 當您已輸入所有列印樣本的資料後，按以下 Next（下一步）。

精靈會使用收集的資料來分析列印頭的狀況並將其優化，令列印頭可使用均勻層次材料列印零件。

• 如果列印頭已達到令人滿意的狀況，下列精靈畫面就會出現。

• 但在更換列印頭並進行優化後，會出現一個不同的畫面讓您能繼續執行列印頭對齊精靈（請參見對齊列印頭）。在更換列印頭後以及生產三維列印之前必須執行。
如果您在此選擇不要對齊列印頭，當您按下 Done（完成）時印表機應用程式會關閉並重啟。

說明：要將優化的設定套用到列印頭上，印表機應用程式必須重啟。當您按下 Done（完成），應用程式會關閉再重啟。

• 如果精靈判定有列印頭有故障—或在當前列印頭組態下會對零件品質產生負面影響—精靈會指示您進行更換。在此情況下，就會出現以下畫面。

22. 如果您已準備要現在就更換列印頭，選擇 Replace faulty head(s)（更換故障列印頭）。

或—

如果您要下次再更換列印頭，選擇 Abort wizard（中止精靈）。

只有在與 Stratasys 授權客服工程師諮詢過後，才能更換列印頭。

要更換列印頭，您需要以下工具和材料：

• 更換用列印頭
• 90% 異丙醇 (IPA) 或乙醇
• 一次性清潔手套（與列印頭一同提供；或亦可用任何一種潔淨的無粉防護手套）
• 一塊提供的清潔布或同類物品
• 與列印頭優化精靈結合使用的秤（重量測試）
• 遺漏噴頭標尺

如果您要現在就更換列印頭，當您按下Next（下一步）後精靈會引導您進行此步驟。請繼續準備列印模組。
