對齊列印頭
您應在如下時間檢查列印頭的對齊—
|
•
|
如果在清潔了列印模組底面的孔板後，品質仍然是無法接受的話（請參見清潔列印頭和滾筒）。 |
此步驟約耗時 20 分鐘。
要檢查列印頭的對齊：
|
•
|
一張透明紙 ，尺寸至少為 10.5 × 13 公分（4.5 × 5.5 英吋）—約為標準 A-4 紙或信紙尺寸的四分之一 |
|
2.
|
從 Options（選項） 功能表中開啟列印頭對齊精靈。 |
|
3.
|
在精靈畫面中，選取核取方塊以確定封蓋已經關閉，然後按 Next（下一步）。 |
|
4.
|

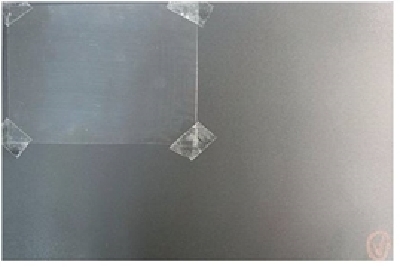

在看到指示時，將透明紙放在成型托盤上—如下圖所示，放在靠近托盤的左後邊緣處。 |
|
7.
|
在精靈畫面中，選取核取方塊以確定透明紙已放固定到成型托盤，然後按 Next（下一步）。 |
按 Next（下一步）後，印表機會在透明紙上印出列印頭對齊測試。列印完成後，會出現以下畫面。
透明紙上會印出二個列的不同垂直線條分組，每個欄顯示了來自不同列印頭的結果。
|
•
|
列印頂部列的列印頭，是在生產三維列印時用來印出模型材料的列印頭。從右至左的欄分別代表了列印頭 M1、M2 和 M3。 （不會出現代表列印頭 M0 的欄，因為其對齊位置是作為對齊所有其他列印頭的參考。） |
當上列與下列的兩條 ＃8 線條有對齊起來時，就表示列印頭已達最佳對齊狀態，就如上圖所示。在顯示的圖例中，列印頭的對齊不需要變更。如果是線條組內的其他線條有對齊起來，您就需要變更對齊方式—在下一個精靈畫面中變更。
|
10.
|
在如上的精靈畫面中，選擇 Transparency removed（透明紙已移除）核取方塊，然後按 Next（下一步）。 |
一系列的對齊畫面之一就會出現。
|
11.
|
在列印頭對齊畫面中，找出透明紙上指示了哪個上列與下列的線條出現對齊的數字。 |
說明：
因為中間線條出現對齊為最佳，精靈畫面中的預設選定數字為「8」。這不會改變列印頭的對齊。如果您選擇了其他的數字，精靈就會依此調整列印頭的對齊。
|
•
|
要讓對齊變更在印表機內生效，請確認已選擇了 Update system with new parameters（以新參數更新系統），並按 Next（下一步）。 |
|
•
|
要讓對齊變更在印表機內生效之前再檢查對齊測試結果，按一下 Previous（前一步）。 |
|
•
|
如果您現在不想讓對齊變更在印表機內生效，選擇 Keep previous parameters（保留之前的參數）並按 Next（下一步）。 |
|
14.
|
在下一個畫面中，您可以選擇重複列印頭對齊程序、或關閉精靈。 |
|
•
|
如果列印頭的最佳對齊垂直線條在邊緣處，選擇 Repeat the test（重複測試），然後按 Next（下一步）。 |
額外的透明紙測試可顯示列印頭是否已對齊妥當，而且如果並未妥當對齊，精靈會讓您把對齊方式做「精密」調整。
|
•
|
如果列印頭的垂直線未在任一端對齊，，選擇 End this wizard（終止此精靈），然後按 Next（下一步）。 |
如果在更換列印頭後，從列印頭優化精靈開啟了列印頭對齊精靈，當您在最終精靈畫面中按 Done（完成）時，印表機應用程式會關閉並重啟。
