优化（校准）打印头

打印头的状态直接影响三维打印件的质量。为了保持最佳打印，应测试打印头，并按照可能的最佳工作配置每打印 300 小时便校准一次。此程序约需要 1 个小时才能完成。

如果在优化过程中，向导确定打印头出现故障（或在当前打印头配置下会对层均匀性产生负面影响），则向导会指示您更换它。如果发生这种情况，则可以继续执行向导来更换打印头或中止向导，以便在其他时间更换打印头。此程序约需要 2.5 个小时以上才能完成。

每打印 300 个小时后或只要打印头的条件会对三维打印件的质量产生负面影响，或是在您怀疑一个或多个打印头存在问题时，运行 Head Optimization（打印头优化）向导。
若要测试和校准打印头：
1. 准备—
• 90% 异丙醇 (IPA) 或乙醇
• 一次性清洁手套（洁净的无粉防护手套）
• 提供的清洁布或同类物品
• 镜子
• Missing Nozzles（缺失喷头）标尺
• 提供的用于重量测试的天平

在开始此程序前，确保天平已校准且已充电。

2. 请确保打印机加载的材料类型不是 Tango™（柔性材料）。

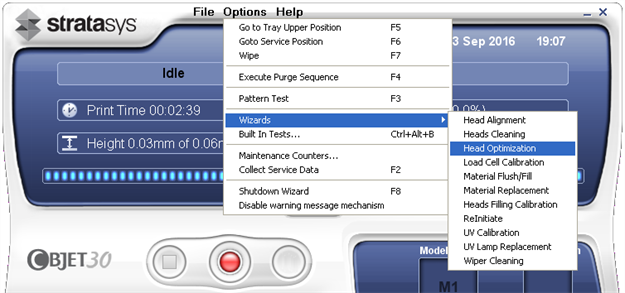

3. 从 Options（选项）菜单启动打印头优化向导。

4. 在打开的向导屏幕中单击 Next（下一步）开始。
5. 关闭打印机机盖并在此向导屏幕中对此进行确认。

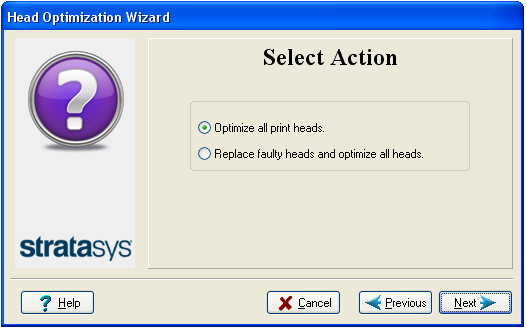

6. 在接下来的屏幕中，确保选择了 Optimize all print heads（优化所有打印头），然后单击 Next（下一步）。

打印模块移动到用于清理和检查打印头的位置。

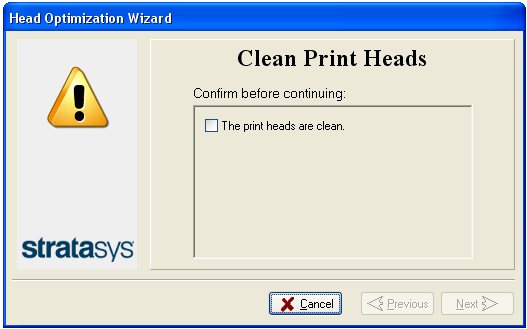

7. 当以下屏幕出现时，清理打印头。

警告：表面高温
打印头孔板（底面）温度可能很高。请勿直接徒手接触并谨慎执行操作。
8. 将镜子置于成型托盘上。
9. 戴上清洁手套。
10. 用酒精浸泡清洁布。
11. 以来回移动的方式清理孔板。

用镜子确保您清除了所有残余材料。

12. 当清理了打印头时，选中向导屏幕中的确认复选框并单击 Next（下一步）。
13. 从打印机移开清理材料和镜子并关闭机盖。

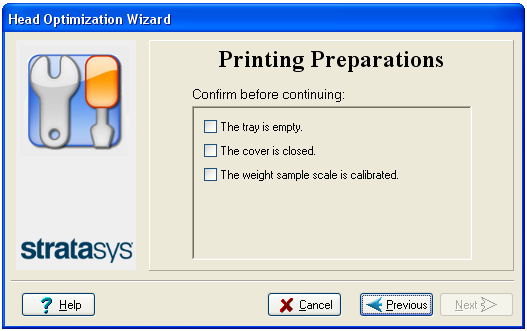

14. 确认下个屏幕中列出的项目并单击 Next（下一步）。

确保用于称量打印样本的天平已校准。读数不准确会造成打印头无法优化以获得高质量打印，或者错误指示打印头需要更换。
15. 选中向导屏幕的确认复选框并单击 Next（下一步）。

打印机会自行准备打印（通过运行重启过程）。随后，会在成型托盘上打印 6 或 12 个样本，具体取决于打印机型号。这可能最多需要 80 分钟的时间。

16. 出现以下屏幕时，打开打印机盖以检查打印样本。

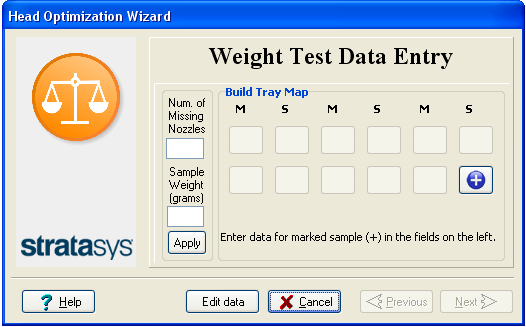

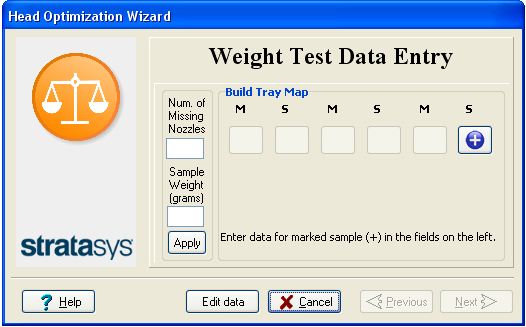

部分 Objet30 打印机的数据输入屏幕

Objet30 Pro 打印机的 数据输入屏幕

数据输入屏幕的布局与成型托盘上的打印样本匹配。为屏幕中 指示的样本输入数据。
17. 使用“Missing Nozzles（缺失喷头）”标尺确定阻塞（缺失）的喷头数量。

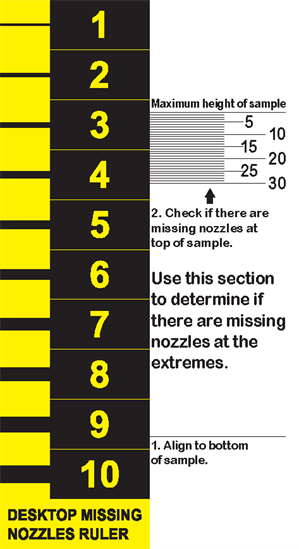

“Missing Nozzles（缺失喷头）”标尺

阻塞喷口在重量测试样本中显示为打印材料的缺失行。

a.将标尺右侧的对齐线紧靠样本底部，如图所示。

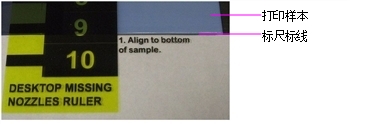

将标尺与样本底部对齐

b.检查标记为“最大样本高度”的标尺标线下面是否还有空间。

该标线下面还有空间表示缺失喷头位于打印样本末端。数字表明有多少打印行（喷头）缺失。记住此数字。

度量样本末端的缺失喷头

注意：因为标尺与打印样本的底部对齐，所以在标尺顶部度量底部边缘的缺失喷头。

c.通过匹配打印样本间隙与“Missing Nozzles（缺失喷头）”标尺标线，检查打印样本是否存在间隙。标线旁边的数字表示缺失行/喷头的数量。

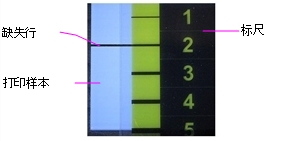

度量打印样本中的缺失行

在以上示例中，缺失喷头的数量为两 (2) 个。

d.将缺失行的总数输入 到向导屏幕（Missing Nozzles（缺失喷头）字段）。

注意：在此期间，滚筒不会使打印样本的表面平滑。切勿将样本中可见的线条误认为是缺少材料。

用于打印头优化的打印样本

18. 小心地移除样本，对其进行称重，然后在向导屏幕中输入重量。

请确保移除并称重整个样本（即使其分为几个部分）。

19. 输入缺失喷头数量和样本重量之后，单击 Apply（应用）或按 Enter。

数据输入指示器 移动到下一个位置。

20. 输入所有打印样本的数据。
若要更改输入，请单击 Edit Data（编辑数据），输入正确数据，然后单击 Save（保存）。
21. 输入完所有打印样本的数据之后，单击 Next（下一步）。

向导使用收集的数据分析打印头的条件并进行优化，以便打印部件可使用均匀的材料层打印。

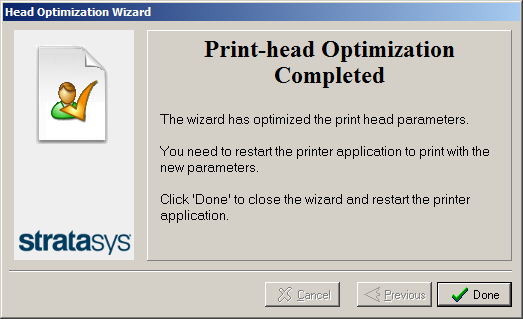

• 如果打印头处于满意条件下，则会出现以下屏幕。

• 但是，在更换并优化打印头之后，会出现另一个屏幕让您继续运行 Head Alignment（打印头对齐）向导（请参见对齐打印头）。此操作必须在更换打印头之后、生产三维打印件之前完成。
如果此时选择不对齐打印头，则应用程序将在您单击 Done（完成）时关闭并重新打开。.

注意：如要将经过优化的设置应用于打印头，打印机应用程序必须重启。单击 Done（完成）时，应用程序会关闭并重新打开。

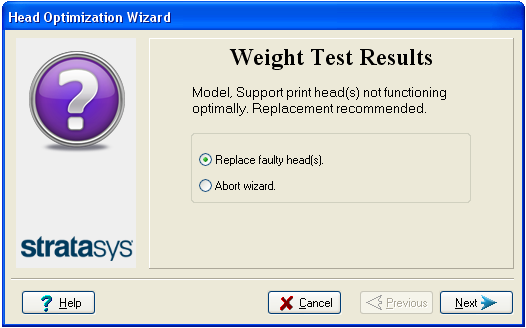

• 如果向导确定打印头出现故障（或在当前打印头配置下会对部件质量产生负面影响），则向导会指示您更换它。在这种情况下，会出现以下屏幕。

22. 如果您准备立即更换打印头，请选择 Replace defective head(s)（更换故障打印头）。

或—

如果要在其他时间更换打印头，请选择 Abort wizard（中止向导）。

只有在咨询 Stratasys 授权的客户支持工程师之后，才能更换打印头。

若要更换打印头，您需要以下工具和材料：

• 备用打印头
• 90% 异丙醇 (IPA) 或乙醇
• 一次性清洁手套（随打印头提供，或使用洁净的无粉防护手套）
• 提供的清洁布或同类物品
• 提供的用于 Head Optimization（打印头优化）向导（重量测试）的天平
• Missing Nozzles（缺失喷头）标尺

如果要立即更换打印头，则向导会在您单击 Next（下一步）时指导您完成操作。继续 准备打印模块。
