对齐打印头

应检查打印头是否对齐—

• 每月检查一次
• 在更换一个或多个打印头后
• 如果在清理打印模块底部的孔板后质量还是不可接受（请参见 清理打印头和滚筒）

此过程大概需要 20 分钟。

若要检查打印头是否对齐：
1. 准备—
• 一张透明薄片，大小至少为 10.5 × 13 厘米（4.5 × 5.5 英寸）—大约标准 A-4 纸 或 Letter 尺寸的四分之一
• 任意类型的胶带，用于将透明薄片固定在成型托盘上
2. 从 Options（选项）菜单启动 Head Alignment（打印头对齐）向导。

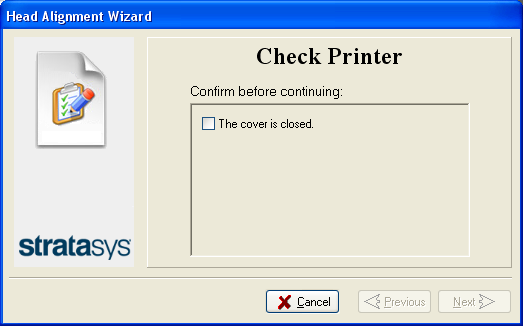

3. 在向导屏幕，选中复选框确定机盖已关，并单击 Next（下一步）。

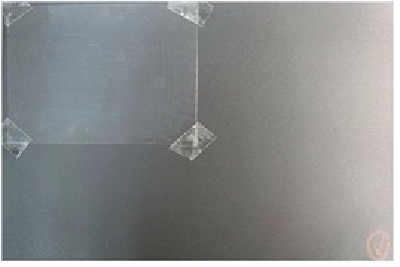

4. 根据提示，将透明纸置于成型托盘上 - 紧挨靠近托盘左后边，如下图所示。

5. 请确保透明薄片整齐平放，并粘在托盘上。
6. 关闭打印机机盖。
7. 在向导屏幕，选中复选框以确认透明纸已经固定到成型托盘，并单击 Next（下一步）。

单击 Next（下一步）时，打印机在透明纸上打印出打印头对齐测试。打印完成时，出现以下屏幕。

8. 打开打印机，取出透明薄片。

在透明纸上打印了两组七列的垂直线，每组均显示了不同打印头的结果。

• 顶行由用于在生产三维打印件时应用模型材料的打印头进行打印。右列至左列分别代表打印头 M1、M2、M3。 （没有一列代表打印头 M0，因为所有其他打印头都是参照 M0 对齐的。）
• 末行由用于应用支撑材料的打印头进行打印。
9. 使用普通放大镜或小型放大镜检查透明度。

当顶行和底行的两条 #8 线对齐时，说明打印头对齐状态是最佳的，如上图所示。在展示的例子中无需更改打印头对齐。如果对齐的是线条组的其他线条，您需要更改对齐—在下一个向导屏幕中。

10. 在如上的向导屏幕中，选择 Transparency removed（透明纸已移除）复选框，并单击 Next（下一步）。

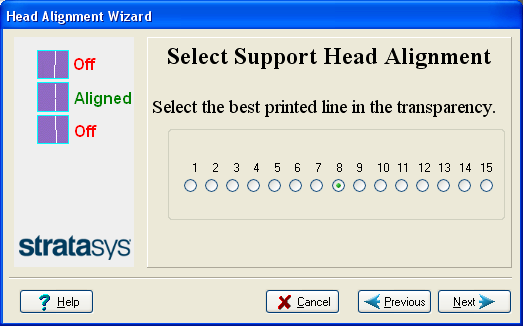

出现的一系列对齐屏幕中的第一个屏幕。

11. 在打印头对齐屏幕，选择指明顶行和底行线条对对齐的线条编号。

注意： 因为中间线条的对齐为最佳，所以向导屏幕默认选中数值 “8”。这并不会改变打印头对齐。如果您选择其他数值，向导相应地调整打印头对齐。

12. 单击 Next（下一步）。

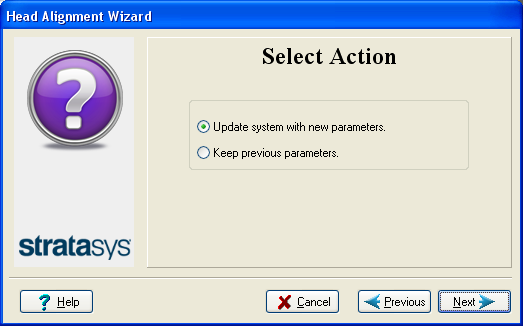

出现以下屏幕。

13. 按照如下所示继续：
• 若要对打印机中作出对齐更改，应确保选择 Update system with new parameters（用新参数更新系统）并单击 Next（下一步）。
• 若要在打印机作出对齐更改前重新检查对齐测试结果，单击 Previous（上一步）。
• 如果此刻不想对打印机作出对齐更改，请选择 Keep previous parameters（保留之前参数）并单击 Next（下一步）。
14. 在以下屏幕，可以选择重复打印头对齐过程、，或关闭向导。

• 如果打印头对齐最接近的垂直线是任何一边的末端，选择 Repeat the test（重复测试），接着单击 Next（下一步）。

额外的透明纸测试将显示打印头是否正确对齐，并且如未对齐，向导将允许您进行“微调”。

• 如果打印头的垂直线在任何一个端没有对齐，请选择 End this wizard（结束此向导），然后单击 Next（下一步）。
如果在更换打印头后从 Head Optimization（打印头优化）向导中打开了“Head Alignment（打印头对齐）向导”，则打印机应用程序将在您单击最终向导屏幕中的 Done（完成）时关闭并重新打开。
