Reinigung des Rollerabfallkollektors und Überprüfung des Rollermessers
Der Rollerabfallkollektor entfernt Abfallmaterial, das von der Walze gekratzt wird. Dieser Abfall wird in den Druckerabfallbehälter gesaugt.
Diese Baugruppe sollte wöchentlich gereinigt werden, um eine Blockade in den Zufuhrleitungen zum Abfallbehälter zu vermeiden, damit das Abfallmaterial nicht im Drucker überläuft.
So reinigen Sie den Rollerabfallkollektor:
|
•
|
M2.5 und M2 Innensechskantschlüssel |
|
•
|
90%-iges Isopropanol (IPA-Isopropylalkohol) oder Ethanol (Ethylalkohol) |
|
•
|
Wattestäbchen (Q-tips oder ähnliche) |
|
2.
|
Ziehen Sie die Handschuhe an. |
|
3.
|

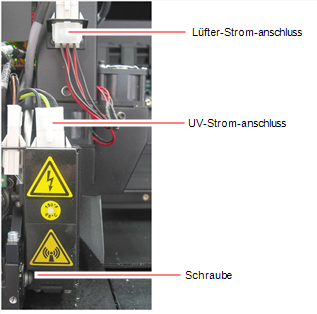

Entfernen der rechten UV-Lampen-Baugruppe: |
a. UV-Stromkabel und Ventilatorkabel trennen.
b. Lösen Sie die Schraube, mit der die rechte UV-Lampe angeschraubt ist und ziehen Sie dann die UV-Lampe heraus.
|
4.
|

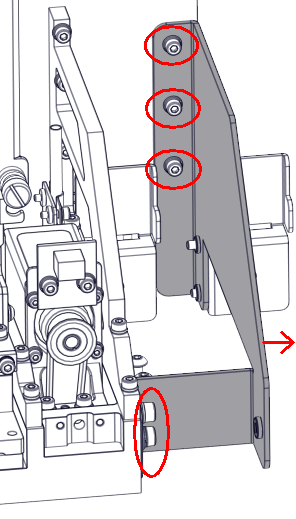

Entfernen Sie die fünf (5) Schrauben, mit denen die UV-Baugruppe am Druckblock gesichert ist, und entfernen Sie die Halterung. |
Entfernen der UV-Halterung
|
5.
|

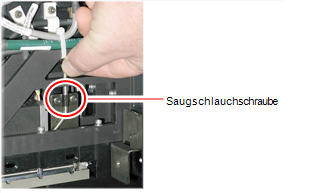

Lösen Sie die zwei Schrauben, mit denen der Saugschlauch am Druckblock angebracht ist. |
|
6.
|
Heben Sie den Saugschlauch heraus, um ihn erhöht anzubringen. |
|
7.
|

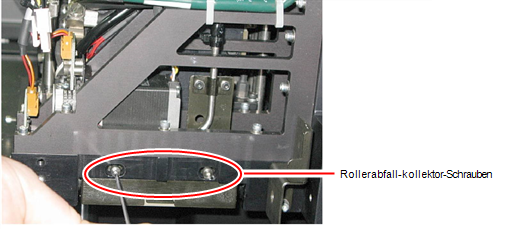

Lösen Sie die zwei Schrauben, mit denen die Abdeckung des Rollerabfallkollektors gesichert sind und ziehen Sie die Abdeckung ab. |
Achten Sie darauf, die Schrauben für die Abdeckung nicht zu verlieren. Hier handelt es sich um Spezialschrauben, die im Fall von Verlust neu bestellt werden müssen.
|
8.
|
Entfernen Sie die Abdeckung, indem Sie sie herausziehen und dann absenken. |
|
9.
|
Reinigen Sie den Rollerabfallkollektor und die Oberfläche der Messerklinge mithilfe von Wattestäbchen. Vergewissern Sie sich, dass alle verbleibenden Druckmaterialien entfernt werden. |
Bevor Sie die Abdeckung wieder aufsetzen, können Sie testen ob das Rollermesser gut funktioniert - siehe unten.
So überprüfen Sie die Effektivität des Rollermessers:
|
1.
|
Ziehen Sie die Reinigungshandschuhe an. |
|
2.
|
Befeuchten Sie ein Tuch mit Isopropanol. |
|
3.
|
Benetzen Sie die Unterseite der Walze mit dem Tuch. |
|
4.
|
Drehen Sie die Walze langsam mit der Hand. Stellen Sie sicher, dass beim Kratzen der Walze das Isopropanol gleichmäßig über die gesamte Länge der Klinge verteilt wird. |
|
6.
|

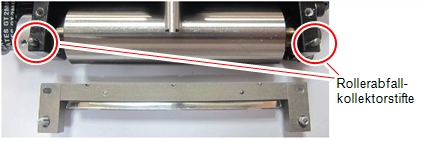

Bevor der Rollerabfallkollektor an den Druckblock angebracht wird, stellen Sie sicher dass die Stifte sauber sind. |
So setzen Sie die Komponenten wieder zusammen:
|
1.
|
Bringen Sie den Rollerabfallkollektor wieder am Druckblock an und schrauben Sie die Abdeckung an (siehe oben). |
|
2.
|
Lösen Sie die Schrauben am Saugschlauch. |
|
3.
|
Senken Sie ihn, so dass das Loch in der Klappe hinter dem Saugschlauch sichtbar ist und ziehen Sie die Schrauben an, um den Schlauch zu sichern. |
|
4.
|
Bringen Sie die Baugruppe mit der rechten UV-Lampe am Druckblock an und schließen Sie die Stromkabel für die UV-Lampe und den Ventilator an. |
