Sostituzione del raschietto di pulizia del rullo

Il raschietto di pulizia del rullo va sostituito:

•   dopo 1.000 ore di stampa;
•   se non mantiene sufficientemente puliti i rulli.
Verificare periodicamente il funzionamento del raschietto di pulizia del rullo quando si pulisce il raccoglitore degli scarti del rullo. Vedere Pulizia del raccoglitore degli scarti del rullo e ispezione del raschietto di pulizia del rullo.
Per sostituire il raschietto di pulizia del rullo:
1.   Tenere pronti:
•   una nuova lama del raschietto di pulizia del rullo
•   un cacciavite a stella 1x75 mm
•   una chiave a brugola da 2,5 mm e una da 2 mm
2.   Rimuovere il gruppo della lampada UV di destra e il coperchio del raccoglitore degli scarti del rullo (vedere i passaggi da 4 a 11 in Pulizia del raccoglitore degli scarti del rullo e ispezione del raschietto di pulizia del rullo ).
3.   Allentare le due viti di fissaggio del raccoglitore degli scarti del rullo ed estrarlo.

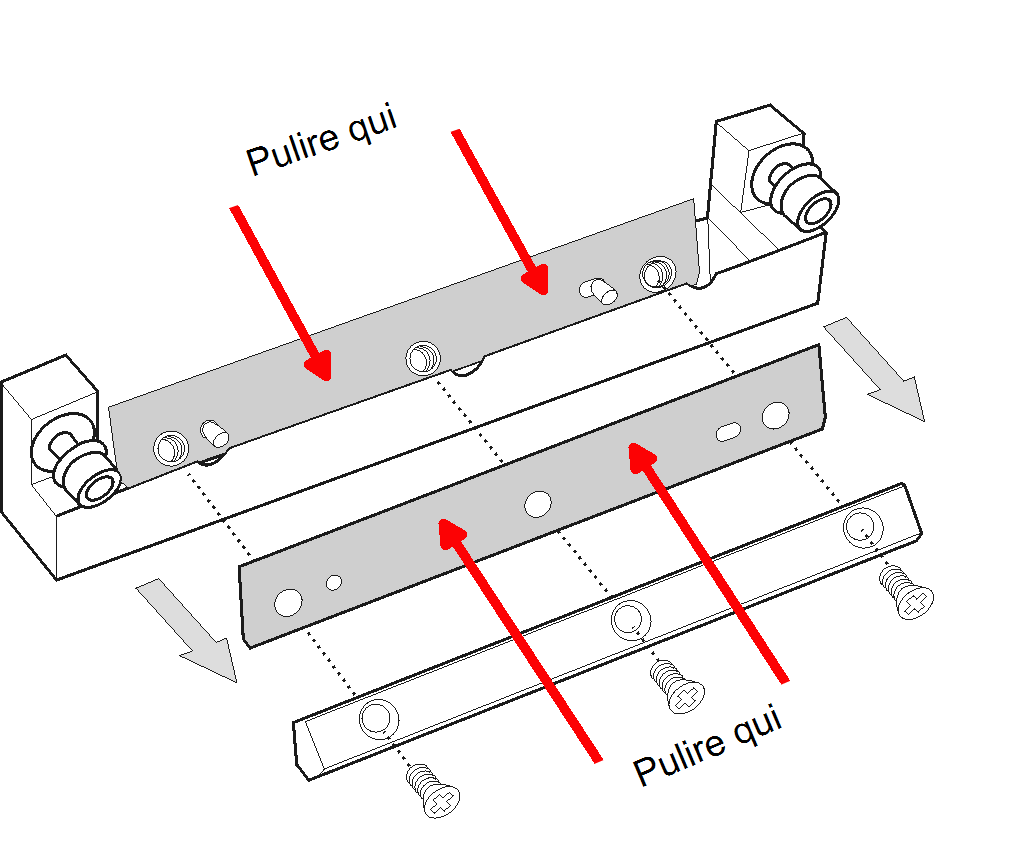

4.   Rimuovere le viti di fissaggio del gruppo del raschietto di pulizia del rullo.

5.   Rimuovere la lama del raschietto e gettarla.

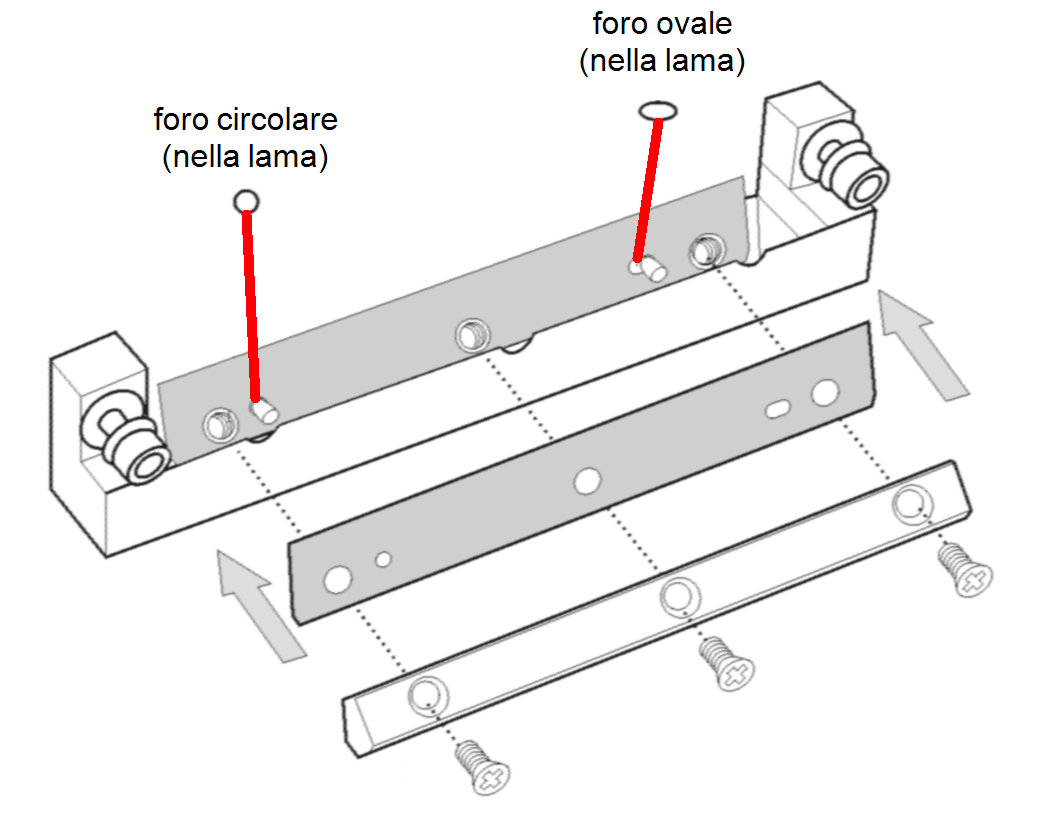

6.   Inserire la nuova lama sui perni nel supporto, come mostrato nella figura.

7.   Inserire e stringere le viti della lama del raschietto di pulizia del rullo.
Importante:
  • Stringere le viti nell'ordine indicato nella figura seguente
  • Utilizzare le nuove viti in dotazione con il kit di ricambio

8.   Dopo aver stretto le viti, ispezionare la lama e accertarsi che sia diritta. Se necessario, allentare le viti e avvitarle nuovamente in modo uniforme.
9.   Rimontare il gruppo del raccoglitore degli scarti del rullo e collegare il gruppo della lampada UV di destra nel blocco di stampa. Vedere i passaggi da 1 a 6in Per riassemblare i componenti: .)
