Pulizia del raccoglitore degli scarti del rullo e ispezione del raschietto di pulizia del rullo

Il raccoglitore degli scarti del rullo rimuove il materiale di scarto raschiato dai rulli. Gli scarti vengono aspirati e trasportati nel contenitore degli scarti della stampante.

Questo gruppo andrebbe pulito ogni settimana per impedire l'intasamento dei tubi collegati al contenitore degli scarti ed evitare che il materiale di scarto trabocchi nella stampante.

Per pulire il raccoglitore degli scarti del rullo:
1.   Tenere pronti:
•   una chiave a brugola M2,5 e una chiave M2
•   guanti per la pulizia monouso
•   isopropanolo al 90% (IPA: alcol isopropilico) o etanolo (alcol etilico)
•   panno per la pulizia
•   bastoncini cotonati (tipo cotton-fioc)
•   specchio
•   torcia elettrica
2.   Nel menu Options (Opzioni), selezionare Go to Head Inspection Position (Vai a posizione per esame visivo della testina).
3.   Indossare i guanti.

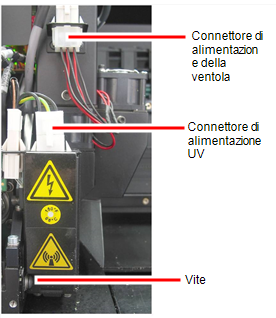

4.   Solo per le lampade UV al mercurio: Scollegare il cavo di alimentazione della lampada UV e della ventola.

5.   Solo per lampade UV al mercurio: Rimuovere la vite che fissa il gruppo della lampada UV di destra.

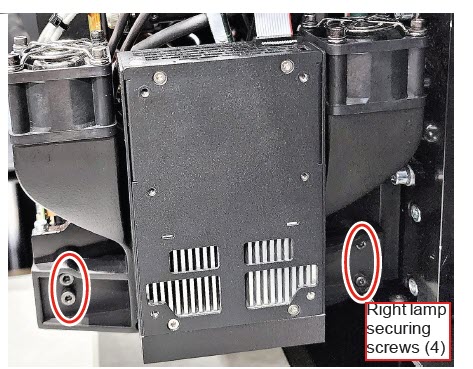

6.   Solo per lampade UV a LED: Rimuovere le 4 viti che fissano il gruppo della lampada UV a destra.

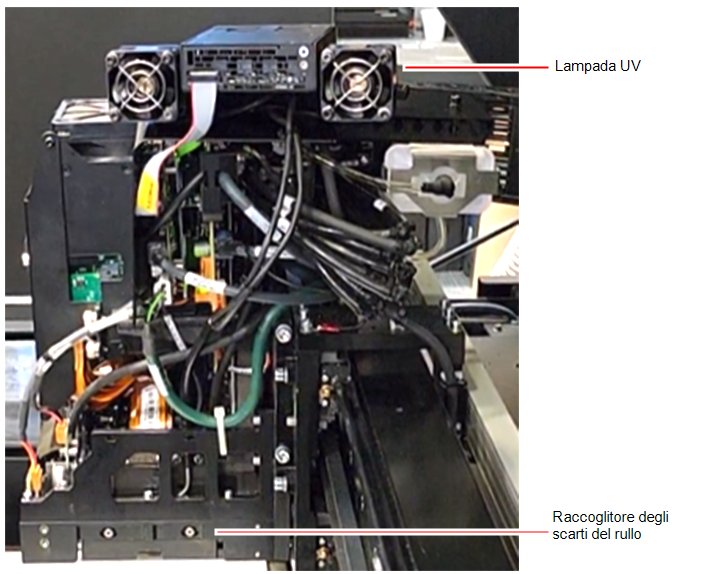

7.   Tirare e sollevare il gruppo della lampada UV.

8.   Allentare le due viti di fissaggio del tubo di aspirazione al blocco di stampa.

9.   Sollevare il tubo di aspirazione e fissarlo in posizione sollevata.

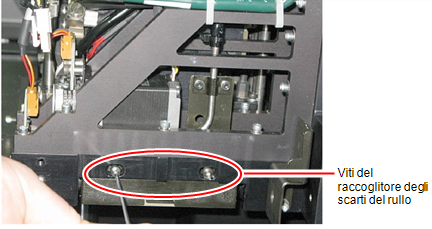

10.   Rimuovere le due viti di fissaggio del coperchio del raccoglitore degli scarti del rullo e rimuoverlo.
Conservare le viti del coperchio in un luogo sicuro. Si tratta di viti speciali; in caso di smarrimento, è necessario ordinare delle viti di ricambio.

11.   Rimuovere il coperchio tirandolo verso l'alto e poi abbassandolo.
12.   Pulire il raccoglitore degli scarti del rullo e la superficie della lama del raschietto utilizzando i bastoncini cotonati. Eliminare accuratamente qualsiasi residuo di materiale di stampa.

Prima di rimettere a posto il coperchio, è possibile controllare il funzionamento del raschietto del rullo vedere più avanti.
Per controllare il funzionamento del raschietto del rullo:
1.   Indossare i guanti per la pulizia.
2.   Versare dell'isopropanolo su un panno.
3.   Utilizzare il panno per bagnare la base del rullo.
4.   Girare lentamente il rullo con la mano. Mentre la lama raschia il rullo, assicurarsi che l'isopropanolo venga distribuito uniformemente per l'intera lunghezza della lama.
5.   Ispezionare il rullo. Se non è asciutto, sostituire la lama (vedere Sostituzione del raschietto di pulizia del rullo.)

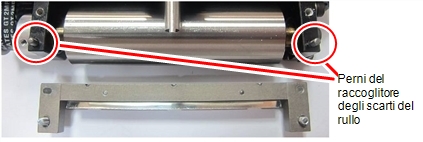

6.   Prima di rimontare il raccoglitore degli scarti nel blocco di stampa, verificare che i perni siano puliti.

Per riassemblare i componenti:
1.   Rimontare il raccoglitore degli scarti del rullo nel blocco di stampa e avvitare le viti del coperchio (vedere sopra).
2.   Allentare le viti di fissaggio del tubo di aspirazione.

3.   Abbassare il tubo di aspirazione in modo che il foro nel pannello dietro il tubo sia visibile, quindi stringere le viti di fissaggio del tubo.
4.   Solo per lampade UV a LED: Avvitare le 4 viti per fissare il gruppo della lampada UV a destra al blocco di stampa.
5.   Solo per lampade UV al mercurio: Avvitare la vite per fissare il gruppo della lampada UV a destra al blocco di stampa.
6.   Solo per lampade UV al mercurio: Ricollegare i cavi di alimentazione della lampada e della ventola.
