Sostituzione dei filtri del materiale

I filtri sono installati nei tubi che trasportano il materiale per i modelli nelle testine di stampa. Vi sono due configurazioni:

•   Nella precedente configurazione, il filtro del materiale includeva diversi raccordi Luer.
•   Nella nuova configurazione, il filtro del materiale è collegato direttamente e fissato da 2 sole fascette.

Al prossimo intervento di assistenza, la precedente configurazione verrà sostituita con la nuova. La nuova configurazione previene i gocciolamenti e riduce notevolmente il numero dei collegamenti.
Per sostituire il filtro del materiale:
1.   Preparare i seguenti strumenti e materiali:
•   una chiave a brugola da 8 mm
•   guanti da lavoro
•   panni per la pulizia o salviette di carta
•   filtri di ricambio da 10 micron (forniti nel kit di avvio)
•   taglierine per fascette
2.   Chiudere l'applicazione della stampante.
3.   Spegnere il computer della stampante e spegnere l'interruttore di alimentazione generale.
4.   Utilizzando una chiave a brugola da 8 mm, aprire i fermi che fissano la parte posteriore dell'armadietto dei materiali e rimuovere la parte posteriore dell'armadietto.
5.   Indossare un paio di guanti da lavoro.
Avvertenza: materiali corrosivi e tossici
Il contatto prolungato con le resine può causare irritazione cutanea. Prima di continuare, indossare un paio di guanti da lavoro.
6.   Scollegare il filtro del materiale iniziando dal lato superiore.
•   Per la precedente configurazione, rimuovere il gruppo tubi.

Assicurarsi che il raccordo all'estremità del tubo di alimentazione rimanga collegato al tubo. Se necessario, collegarlo di nuovo.

•   Per la nuova configurazione, utilizzare le taglierine per tagliare le fascette su entrambi i lati.

Coprire il filtro con un panno per la pulizia (o con salviette di carta) per assorbire le fuoriuscite di materiale.
7.   Fissare il nuovo filtro ai tubi scollegati.
•   Per la precedente configurazione, collegare il filtro al gruppo tubi.

Tenere fermo il raccordo all'estremità del tubo di alimentazione e ruotare il filtro. In caso contrario, il tubo si attorciglierà e potrebbe causare fuoriuscita di materiale.

•   Per la nuova configurazione, fissare il filtro con le fascette su entrambi i lati.
8.   Smaltire il vecchio filtro.
Attenzione:
il filtro contiene materiale di stampa non indurito. Smaltire il filtro come prescritto dalle normative locali in materia ambientale.
9.   Rimontare la parte posteriore dell'armadietto dei materiali.

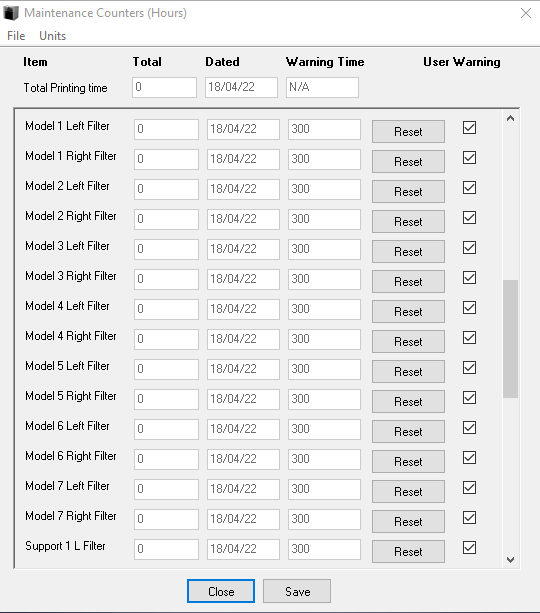

10.   Nella schermata Maintenance Counters (Contatori manutenzione), fare clic su Reset (Reimposta) e infine su Close (Chiudi).

Per ulteriori informazioni sui contatori degli interventi di manutenzione, vedere Contatori manutenzione.
