廃液ポンプ チューブを交換する

ローラー廃棄物コレクターとパージユニットから廃棄物を汲み上げるチューブは、 1000時間の使用後に交換する必要があります。 この時間が経過すると、プリンタソフトウェアは、メンテナンスアラートを送信して、プリンタインターフェイス画面に表示します。

メンテナンス カウンター インターフェイスでポンプ チューブを交換する必要がある時期を確認できます。

[1メンテナンス カウンター 画面を開くには:
[Maintenance Required (要メンテナンス)] インジケーターをクリックします。

または

[Options (オプション)] メニューから [Maintenance Counters (メンテナンス カウンター)] を選択します。

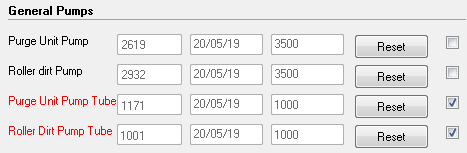

[Maintenance Counters (メンテナンス カウンター)] 画面が開いたら、[General Pumps (一般ポンプ)] セクションまでスクロールダウンします。

交換する必要のある廃液ポンプ チューブは赤で表示されます。

注: 右側のチェックボックスがオンの場合、作業の期限になると「Maintenance Required (要メンテナス)」インジケーターが表示されます。

ポンプチューブを交換するには、プリンタのポンプ「カセット」全体を交換します。プリンタ スタートアップキットに交換カセットが付属しています。追加カセットは、最寄りの Stratasys サービス プロバイダから注文できます。

廃液ポンプ チューブを交換するには:
1。 以下を準備します。
使い捨てニトリル手袋
保護メガネ
付属の清掃布または同等品 (チューブ交換時にこぼれた樹脂を拭くために使用)
使い捨てカップ (取り付け具が外されたときにチューブから樹脂を受け取るために使用)
2。 プリンタがアイドル モードか確認します 。

注: 造形が終了して約 16 分後にプリンタはアイドル モードになります。プリンタを強制的にアイドル モードにするには、プリンタ アプリケーションを閉じます。[File (ファイル)] メニューから [Exit (終了)] をクリックします。

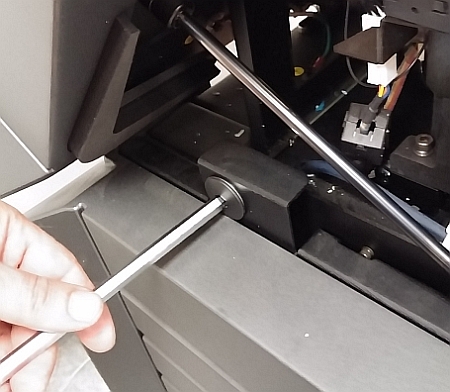

3。 8 mm 六角 (アレン) キーを使用して、(プリンタン向かって) 左のプリンタ パネルを固定する 2つのラッチを開きます。

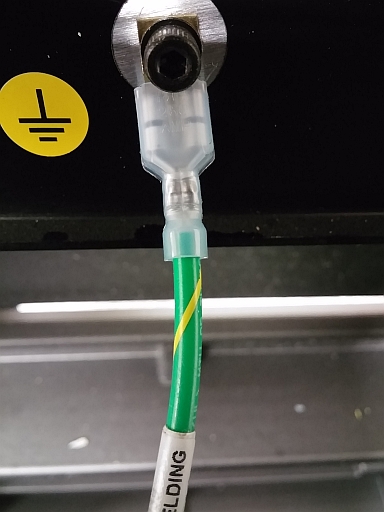

4。 パネルを開いて接地ケーブルの接続を解除します。

5。 パネルを取り外します。

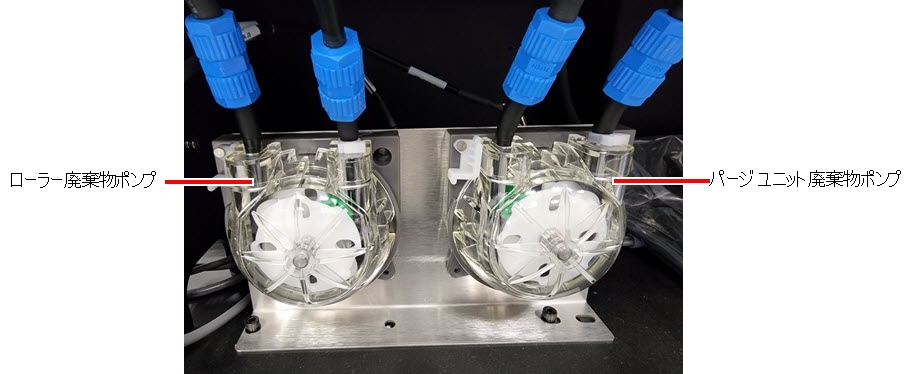

6。 チューブを交換する必要のある廃液ポンプを特定します。

7。 保護手袋と眼鏡を着用してください。
注意
硬化していない造形樹脂は、皮膚や目に刺激を与える恐れがあります。使い捨ての清掃用手袋を使用して手を保護し、保護メガネを着用して目を保護してください。

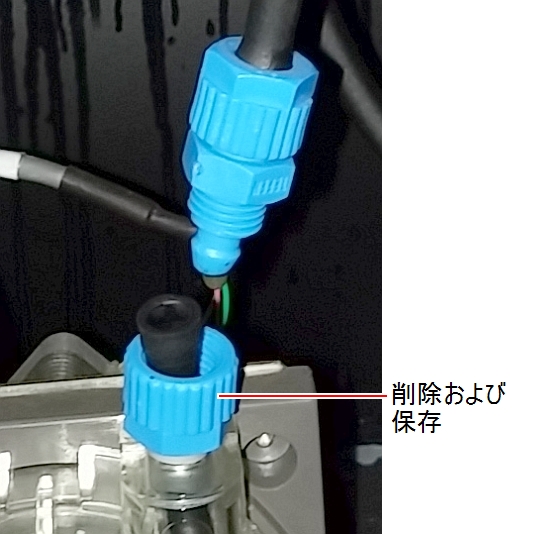

8。 取り付け具を外します:

a。各廃棄物ポンプ チューブを接続する取り付け具のネジを外します。

b。チューブを切り離し、こぼれた樹脂を受けるために使い捨てカップに入れます。

9。 ポンプ チューブに残っている金具の部分を取り外して、取っておきます。

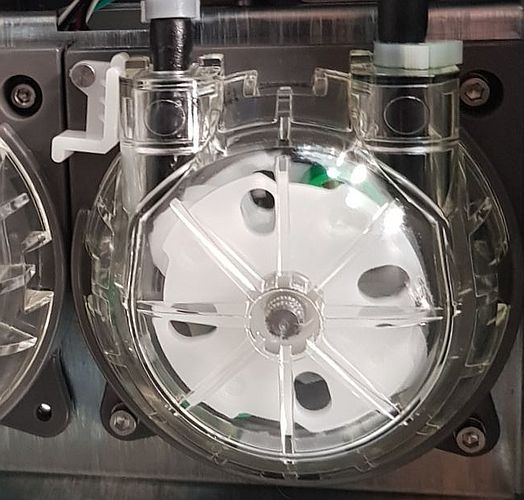

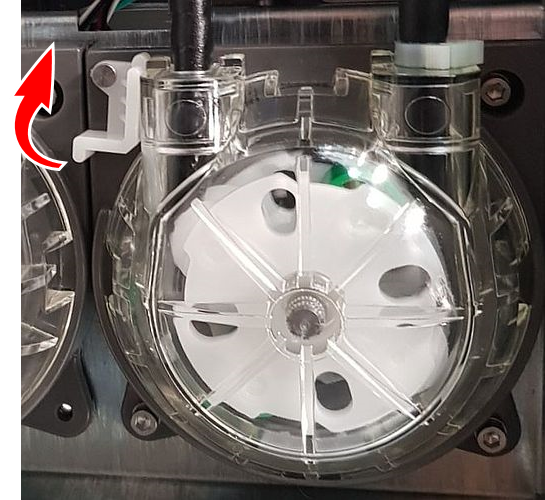

10。 白い拘束クリップを回して、ポンプを解放します。

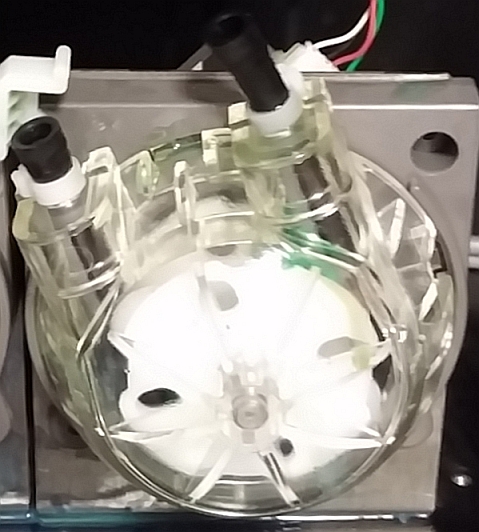

11。 ポンプの両側のチューブが外れたら、ポンプの「カセット」を反時計回りに回転させて取り外します。

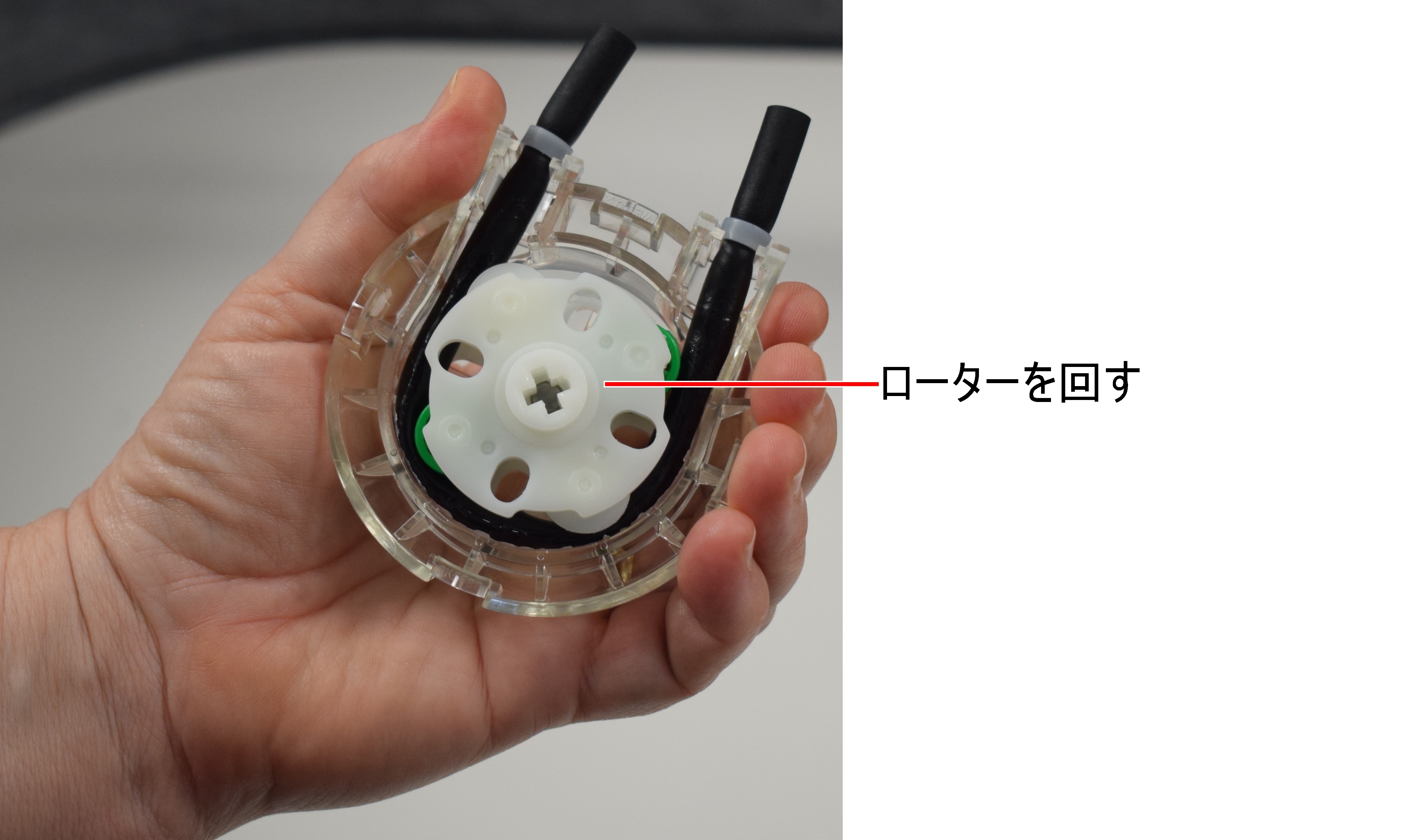

12。 新しいポンプカセットを片手で持ち、ローターを回転させます。

これにより、長期間保管した後でもポンプが適切に機能することが保証されます。

13。 新しいポンプカセットをプリンタに取り付けます。

カセットをハウジングのスロットに取り付け、時計回りに回して作業位置にします。

14。 白い拘束クリップを回して、ポンプを固定します。

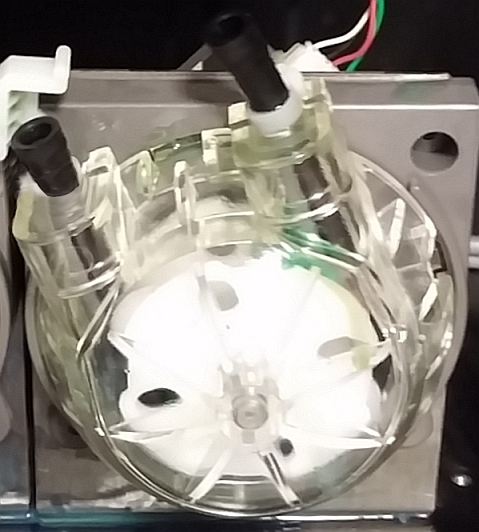

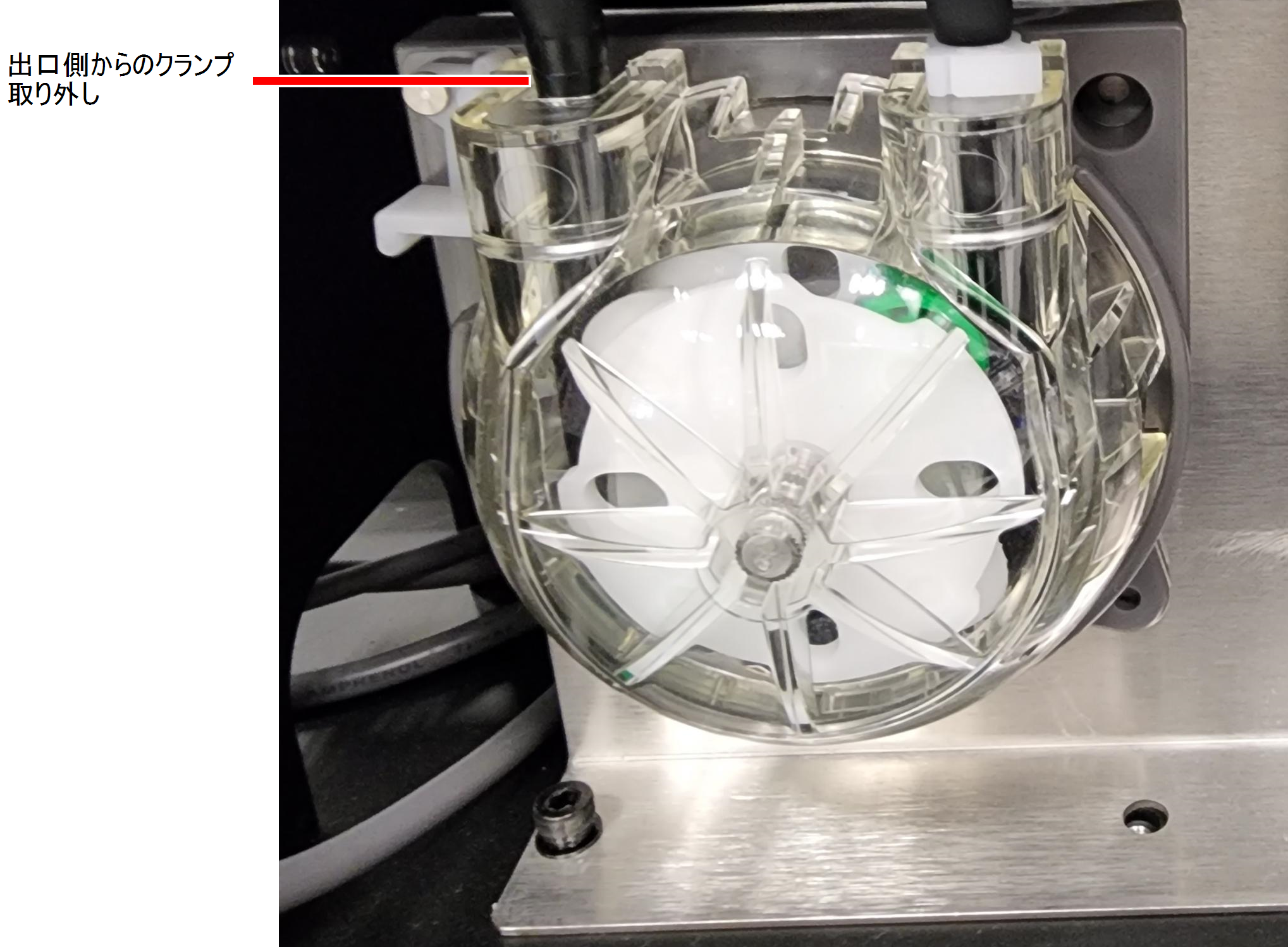

15。 廃棄物コンテナー (ポンプ出口) に向けられているチューブからクランプを取り外します。

16。 廃液チューブを新しいポンプカセットに接続します。

17。 清掃布でこぼれた樹脂を拭きます。
18。 パターンテストを実行し、ポンプカセットが適切に動作することを確認します。パターン テスト を参照してください。
19。 必要に応じて、他の廃液ポンプのポンプ カセットを交換します。
20。 パネルをプリンタに取り付けます。

アース線をプリンタパネルに接続します。

21。 [Maintenance Counters (メンテナンス カウンター)] 画面を開き、[General Pumps (一般ポンプ)] セクションにスクロールダウンして、該当するカウンターの [Reset (リセット)] をクリックします
